工业多仓脉冲布袋式集尘装置结构设计

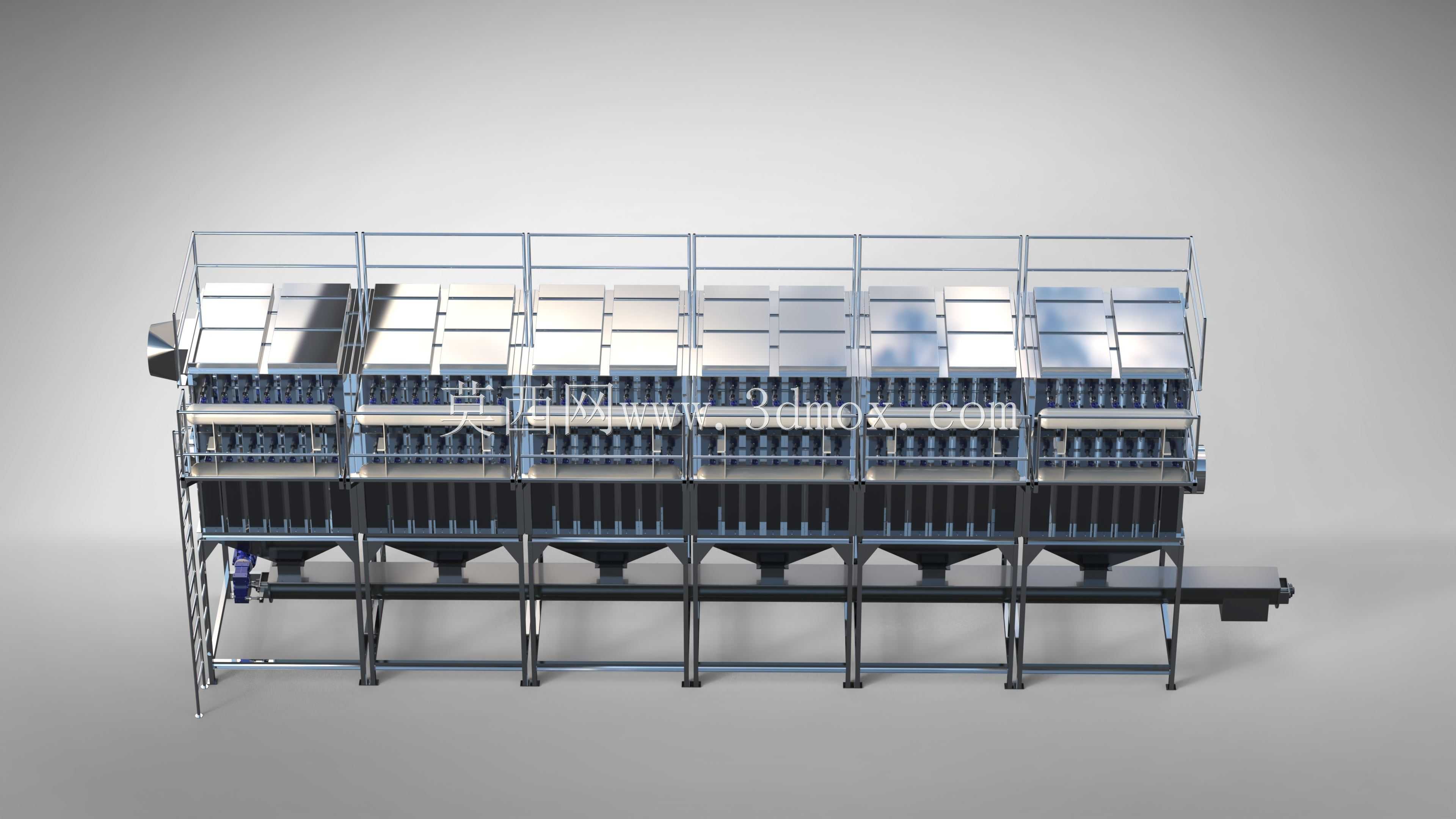

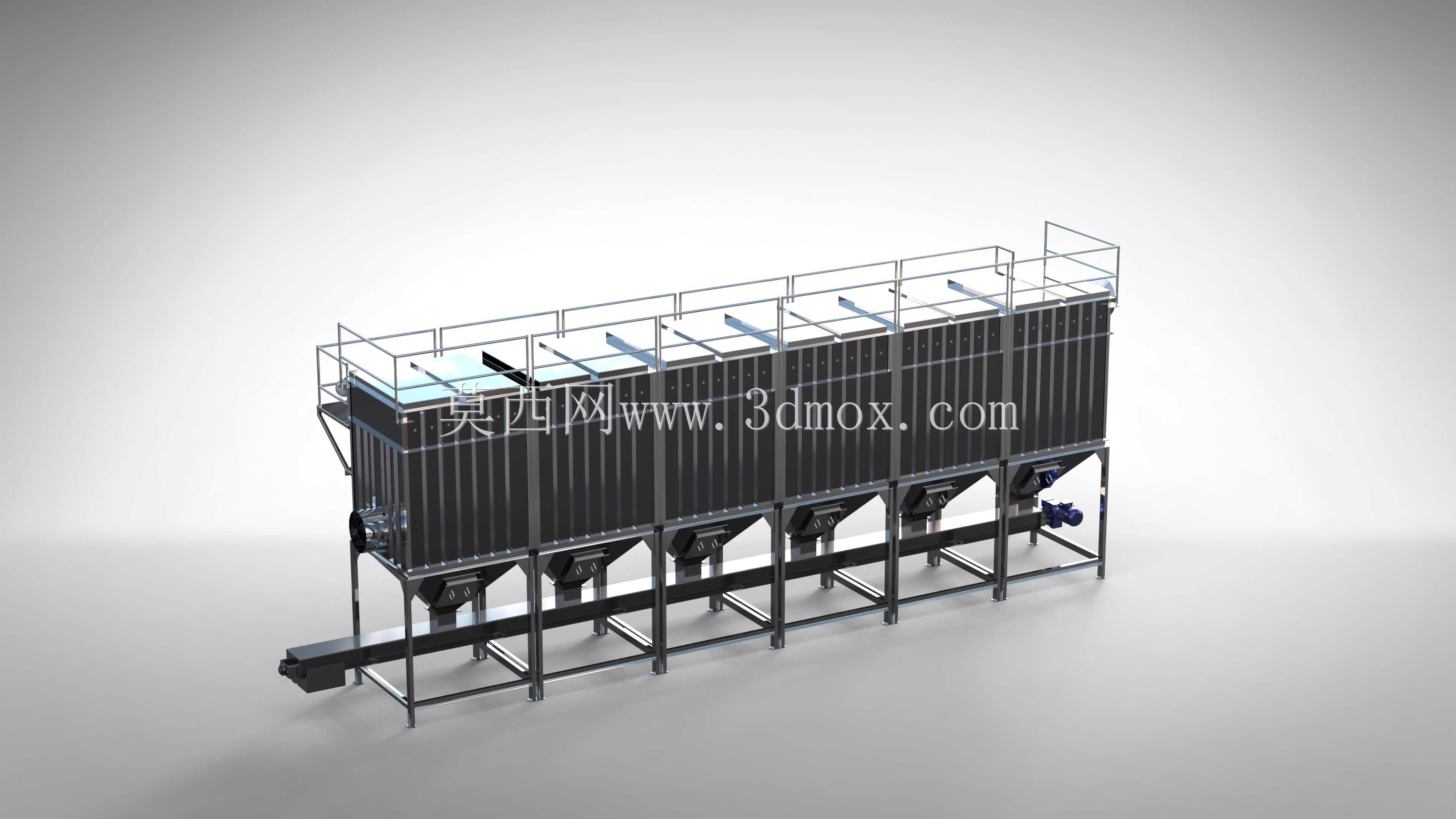

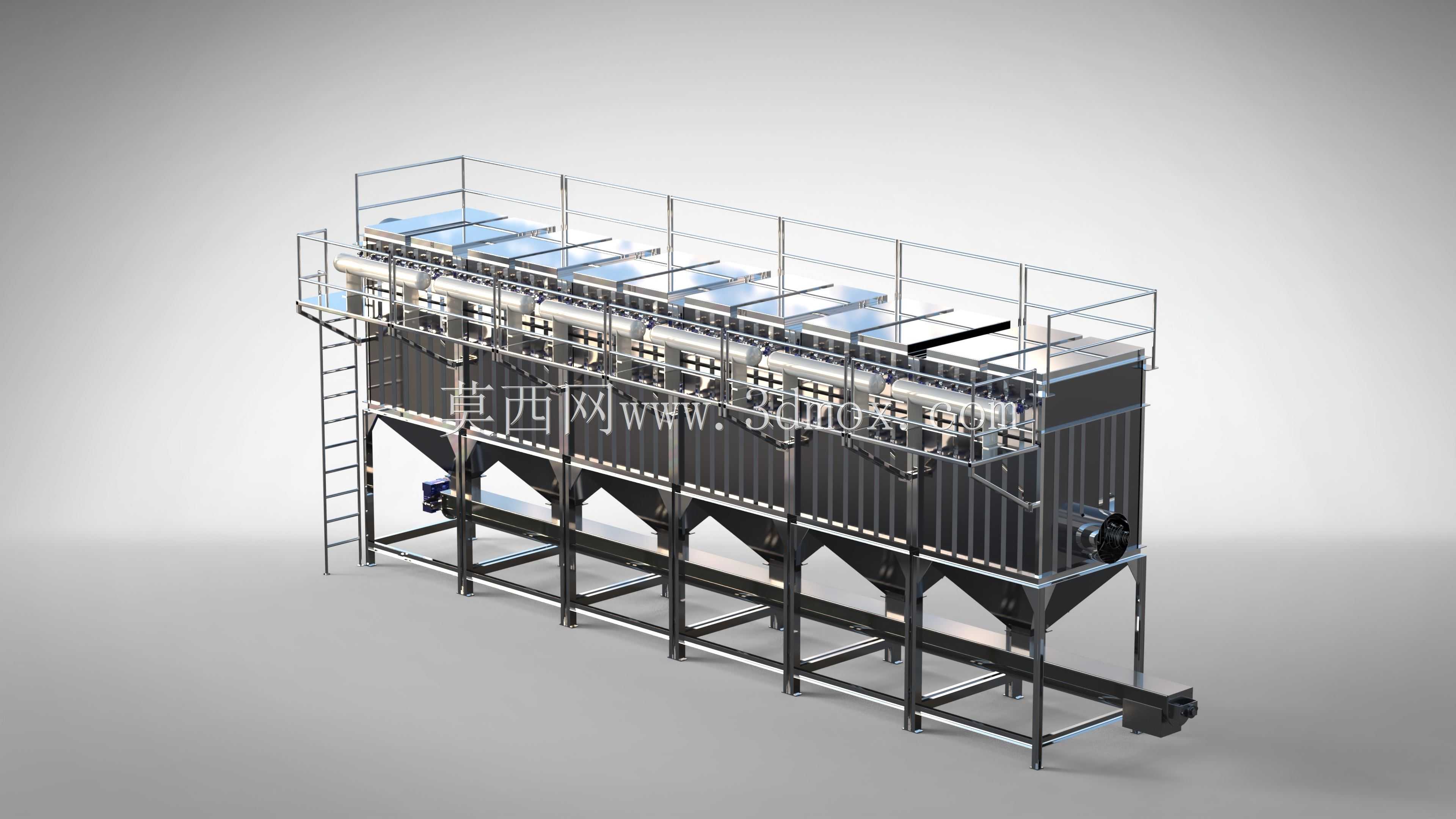

　　这套多仓式集尘装置主要面向木工加工车间、金属打磨工位、粮食仓储转运线、建材破碎筛分工段等存在高浓度粉尘散逸的作业场景，可对粒径0.1μm以上的悬浮粉尘实现高效捕集，避免作业现场粉尘浓度超标引发的职业健康风险与燃爆隐患。从结构设计逻辑来看，整体采用模块化分仓布局，上部为净气室与喷吹清灰单元，中部为过滤仓室，内置竖向排布的过滤滤袋，下部为锥形灰斗与输灰单元，侧边集成爬梯与顶部检修护栏，所有结构件的连接点位均做了密封处理，避免含尘气体从拼接缝隙泄漏。

　　在功能实现层面，含尘气体由设备中部的进风口进入仓室后，气流截面突然扩大，流速骤降，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋进入上部净气室，经出风口排出接入后续排风系统。清灰环节采用分室脉冲喷吹结构，可在设备不停机的状态下逐仓完成滤袋清灰，喷吹气流瞬间冲入滤袋内部，使滤袋产生高频振动抖落表面积附的粉尘，抖落的粉尘落入灰斗后，由底部布置的螺旋输灰机构统一输送至卸灰口排出，无需人工进入仓内清灰，大幅降低运维人员的作业强度与粉尘接触风险。

　　设计过程中充分考虑了现场安装的边界条件，设备整体采用型钢焊接框架作为承载主体，所有滤袋安装孔位的同轴度公差控制在2mm以内，避免滤袋安装后出现倾斜摩擦导致的破损问题；顶部护栏高度符合工业防护栏杆的安全要求，爬梯踏步做防滑处理，检修平台预留足够的操作空间，可满足运维人员更换滤袋、检修喷吹阀的作业需求。灰斗的倾斜角度设置为60度，可保证粉尘依靠自重顺利滑落，避免湿粘性粉尘在灰斗壁面搭桥积灰；设备支腿的高度可根据现场输灰设备的安装需求调整，底部预留地脚螺栓安装孔，可直接与混凝土基础或钢制平台固定，安装时需保证设备整体水平度偏差不超过千分之一，避免长期运行过程中因受力不均导致框架变形。

　　从气流组织设计来看，进风口采用侧进风结构并设置气流分布板，可使进入仓室的含尘气流均匀分布到每个滤袋单元，避免局部滤袋过滤风速过高导致的滤袋寿命缩短问题；净气室的出风口尺寸根据系统处理风量匹配设计，可控制出风口风速在合理区间，降低系统运行的风阻与能耗。设备的所有外露金属构件均做了除锈防腐处理，可适应高湿度、高粉尘浓度的恶劣作业环境，滤袋的固定方式采用弹性涨圈结构，更换时无需额外工具，单人即可在检修平台完成滤袋拆装作业，大幅缩短设备维护的停机时间。

　　在安装边界适配方面，设备侧面预留了压缩空气管道接口，可直接对接工厂现有压缩空气管网，接口位置设置在设备侧方中部，避免管道布置与顶部检修通道产生干涉；底部螺旋输灰机构的驱动端设置在设备端部，可根据现场物料输送方向选择左装或右装形式，适配不同车间的布局需求。设备整体的载荷经过核算，满载状态下（含滤袋附灰、灰斗存灰）的总载荷均匀分布到各支腿，可满足常规工业厂房楼板的承重要求，无需额外做基础加固即可安装在二层及以上的生产平台上。针对不同工况的粉尘特性，滤袋材质可根据需求替换为耐高温、防静电阻燃或拒水防油类型，设备的主体框架结构无需改动即可适配不同滤料的安装尺寸，具备较强的工况适配能力。
