桌面战棋通用履带坦克外壳结构设计

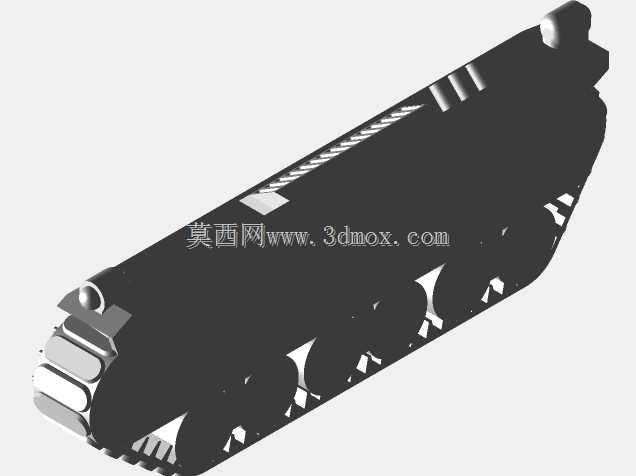

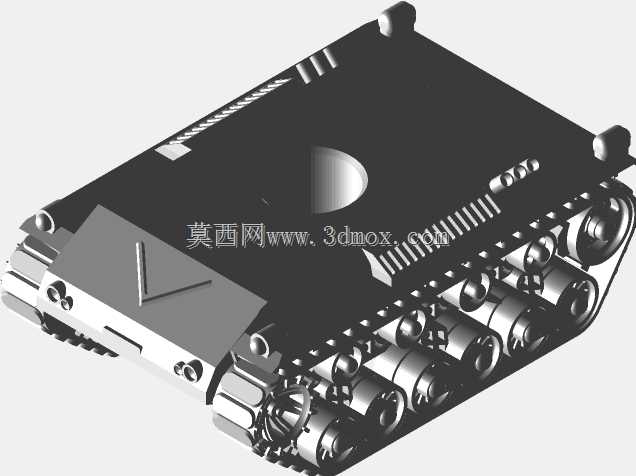

　　这款履带式装甲外壳的设计定位，是服务于桌面微缩战棋的模型改装与场景搭建需求，适配主流科幻题材战棋的载具单位制作，可直接作为机甲单位的配套底盘、独立装甲载具单元使用，覆盖从班组级战术推演到大规模战役场景的模型配置需求。从结构适配性来看，外壳整体预留了充足的内部安装空间，可容纳常规战棋模型常用的配重块、磁吸固定件、简易发光组件，不需要对外壳主体做破坏性切削就能完成内部配件的安装固定，对于模型制作者来说，能大幅降低改装的加工难度，减少后期打磨补土的工作量。

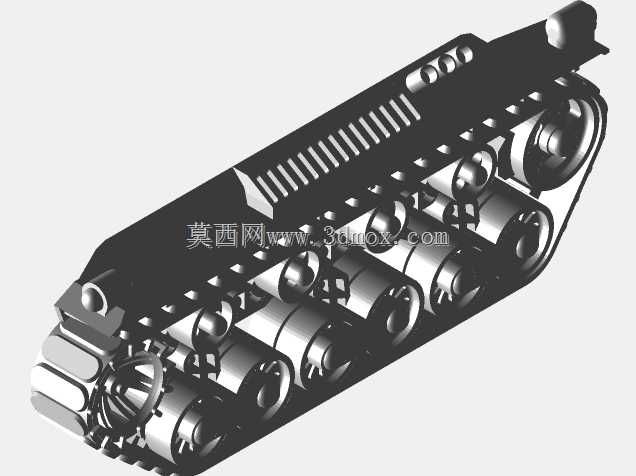

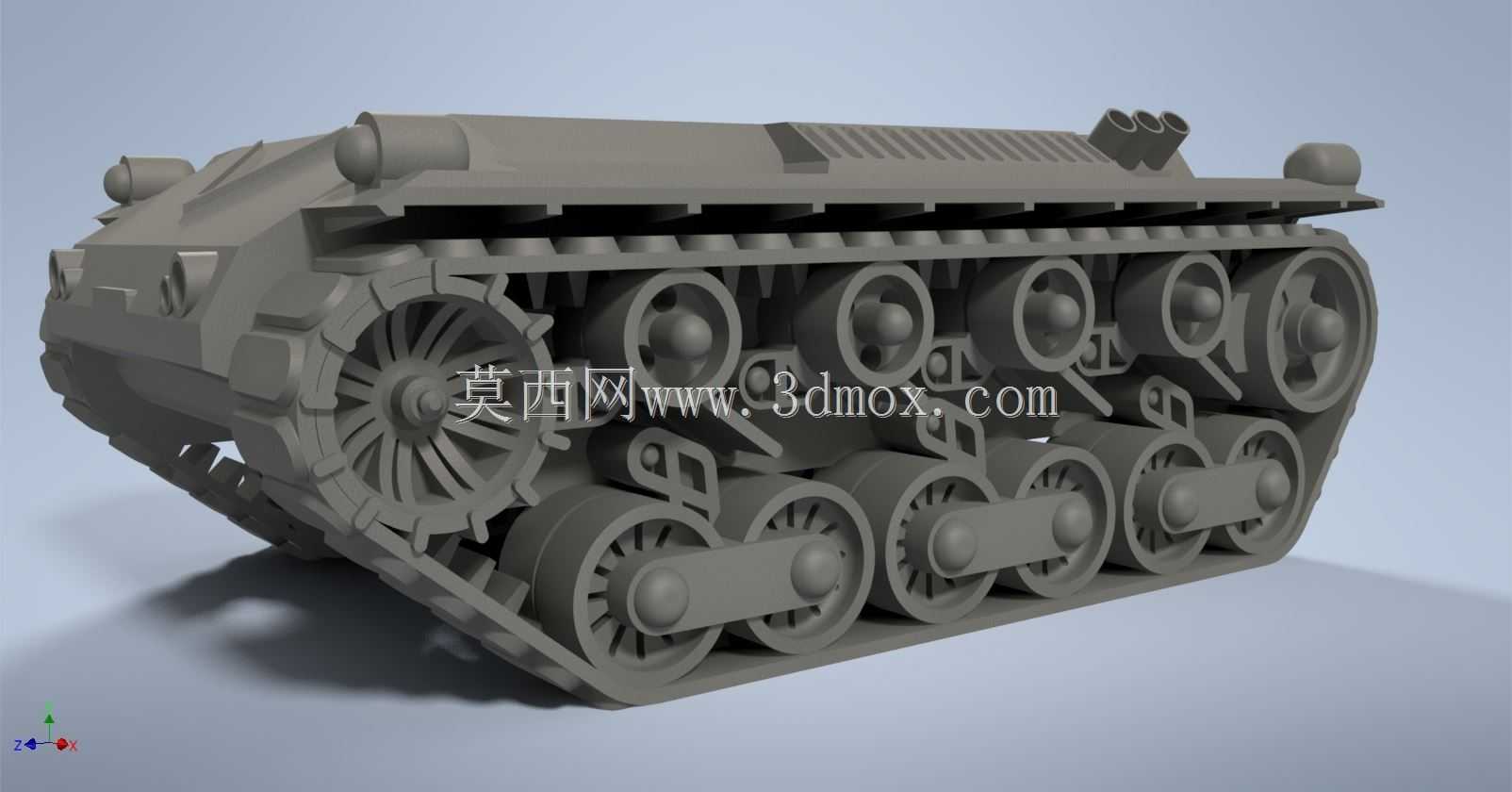

　　行走部分的结构设计做了针对性的打印适配优化，履带与负重轮、主动轮的啮合间隙控制在0.2mm，既保证了打印完成后履带可以顺畅转动，不会出现卡滞、粘连的问题，也避免了间隙过大导致的履带松脱、晃动问题。主动轮的齿形做了圆角过渡处理，没有尖锐的直角结构，在FDM打印过程中不需要添加额外支撑就能完整成型，打印完成后去除支撑的工作量极小，齿形的啮合精度也能得到保证。负重轮采用了双层轮缘结构，轮缘的凸起高度刚好卡住履带内侧的定位凸棱，即使在模型倾斜摆放、模拟越野地形的状态下，履带也不会从负重轮上滑脱。

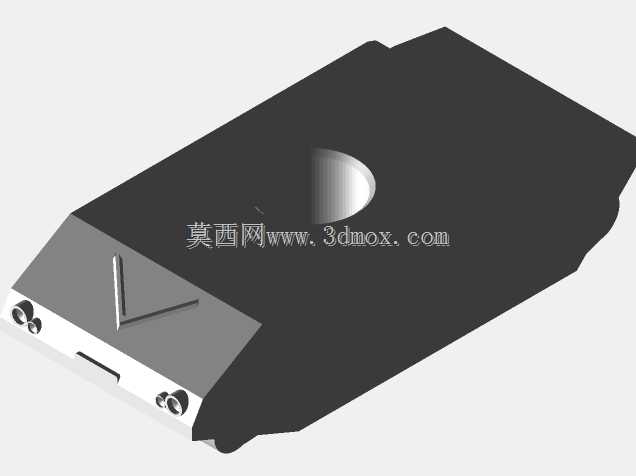

　　外壳主体的装甲面做了分块式的细节设计，侧面的装甲板预留了附加装甲的粘贴位，制作者可以根据自己的涂装方案，追加蚀刻片、树脂改件来丰富表面细节，不需要重新打磨原有装甲面。顶部的舱盖位置做了下沉式设计，可直接适配同比例的通用兵人舱盖配件，也可以根据需求改装成武器站、观察窗等不同结构，拓展性较强。前部的牵引钩、后部的排气结构都做了一体化设计，和外壳主体是连续的曲面过渡，打印过程中不会出现断料、层纹过重的问题，后期涂装时的遮盖分色也更容易操作。

　　尺寸适配方面，这款外壳的打印缩放范围覆盖50mm到150mm的模型长度，对应战棋常用的28mm、32mm比例，当缩放至50mm以下尺寸时，踏板位置的细密格栅细节会因为打印喷嘴的分辨率限制出现糊连，因此设计时将踏板的格栅宽度做了0.8mm的最小尺寸限制，保证在常规0.4mm喷嘴的FDM打印机上，最小可打印尺寸下的细节也能清晰呈现。外壳的底部做了平整的安装基准面，可直接粘贴在战棋底座上，不需要额外制作支撑脚，底座粘贴后的整体重心落在底盘中心位置，不会出现摆放时前倾、侧翻的问题。

　　从实际使用场景出发，这款外壳除了用于桌面战棋的模型制作外，也可以作为小型遥控履带车的外壳原型，通过适当扩孔、修改内部安装位，就能适配微型减速电机、控制电路板的安装，制作成小型遥控演示模型。外壳的壁厚统一设置为1.8mm，在常规PLA、树脂打印材料下，都能保证足够的结构强度，日常拿取、摆放过程中不会出现边角断裂的问题，同时也不会因为壁厚过大导致打印时间过长、材料浪费的问题。

　　设计过程中针对打印脱模做了全角度的拔模斜度处理，所有外表面的拔模斜度不小于3度，内表面的加强筋位置也做了1.5度的拔模斜度，无论是光固化打印还是FDM打印，都能顺利脱模，不会出现模型粘在平台上、支撑难以去除的问题。履带的链接处做了0.15mm的间隙预留，打印完成后只需要轻轻活动履带就能实现顺畅转动，不需要对每个链接轴进行单独打磨。侧面的散热格栅细节做了凸起式设计，而不是下沉式的镂空，一方面避免了打印时的支撑需求，另一方面在涂装时可以通过干扫技法快速突出细节，降低涂装的难度。
