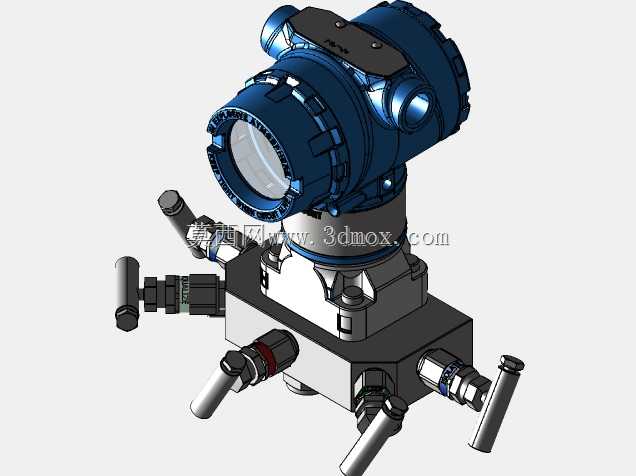

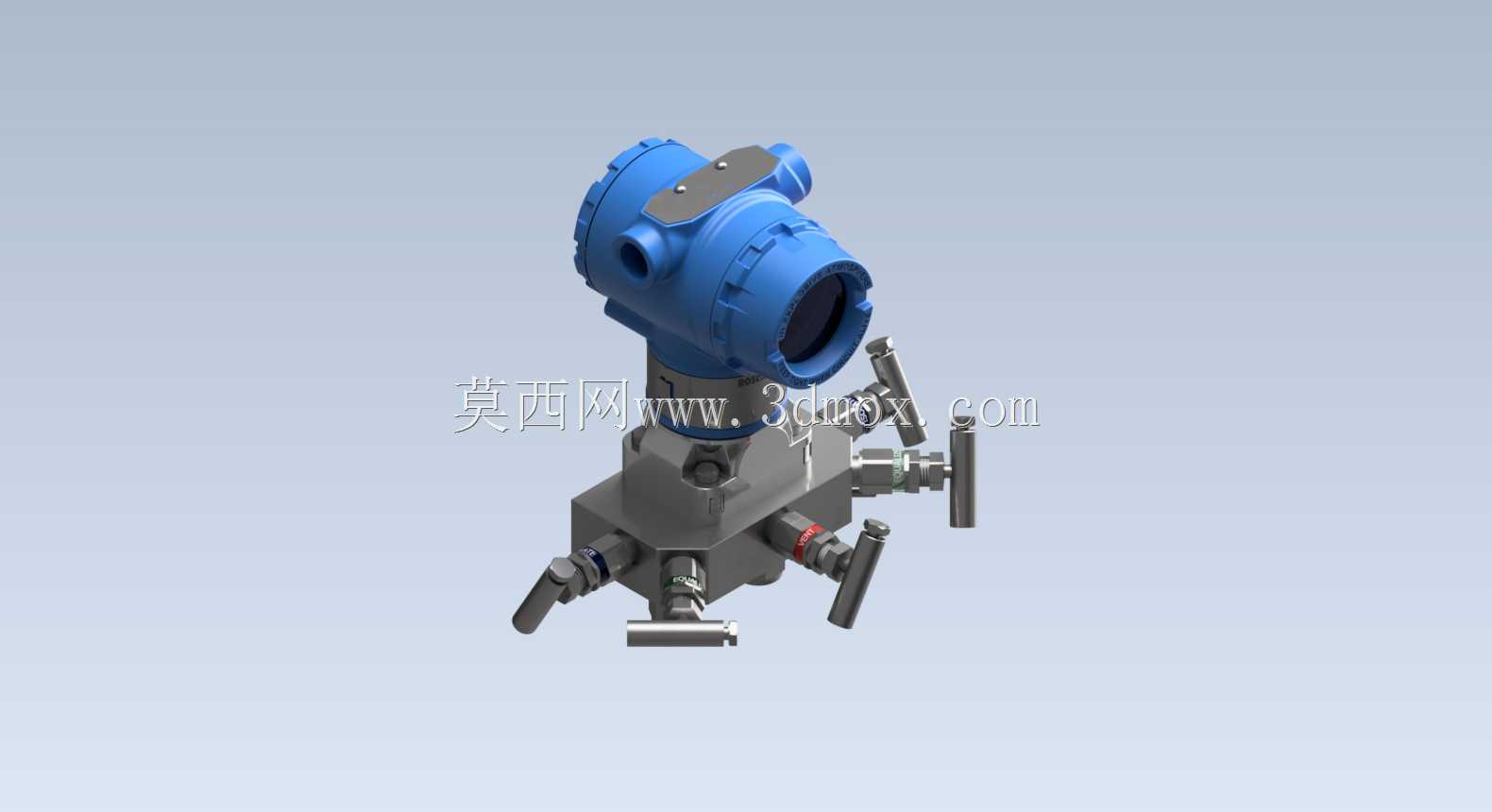

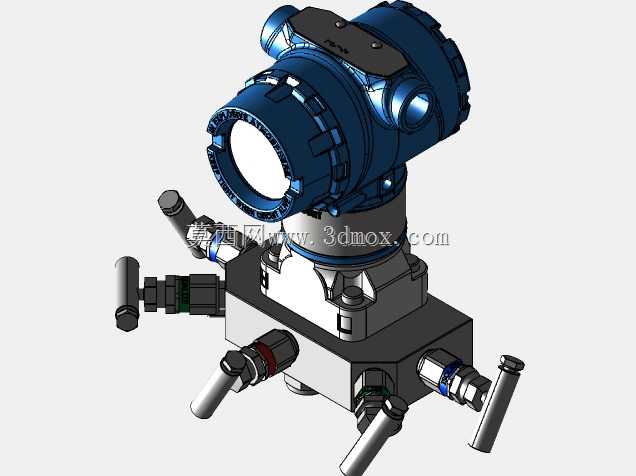

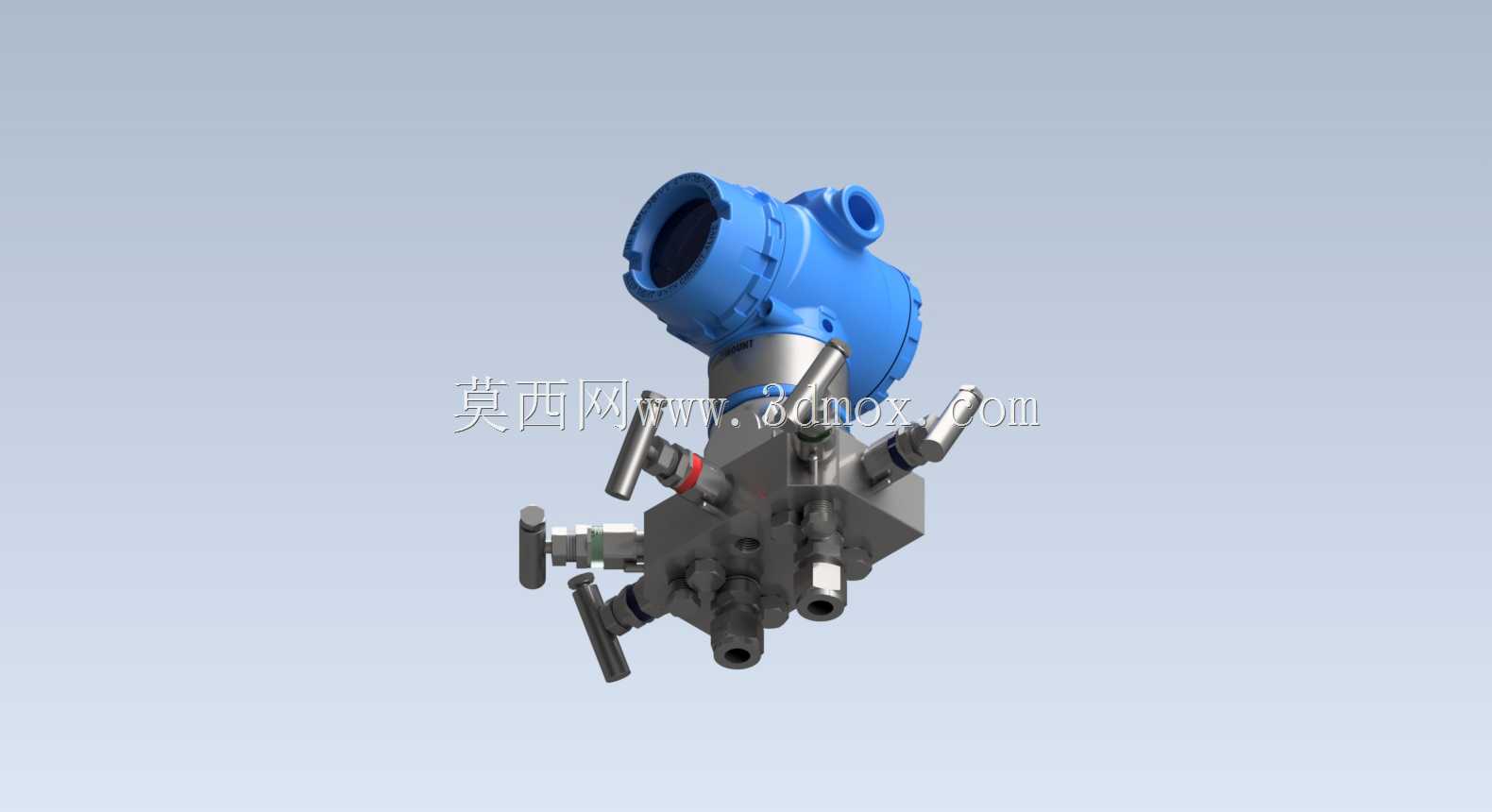

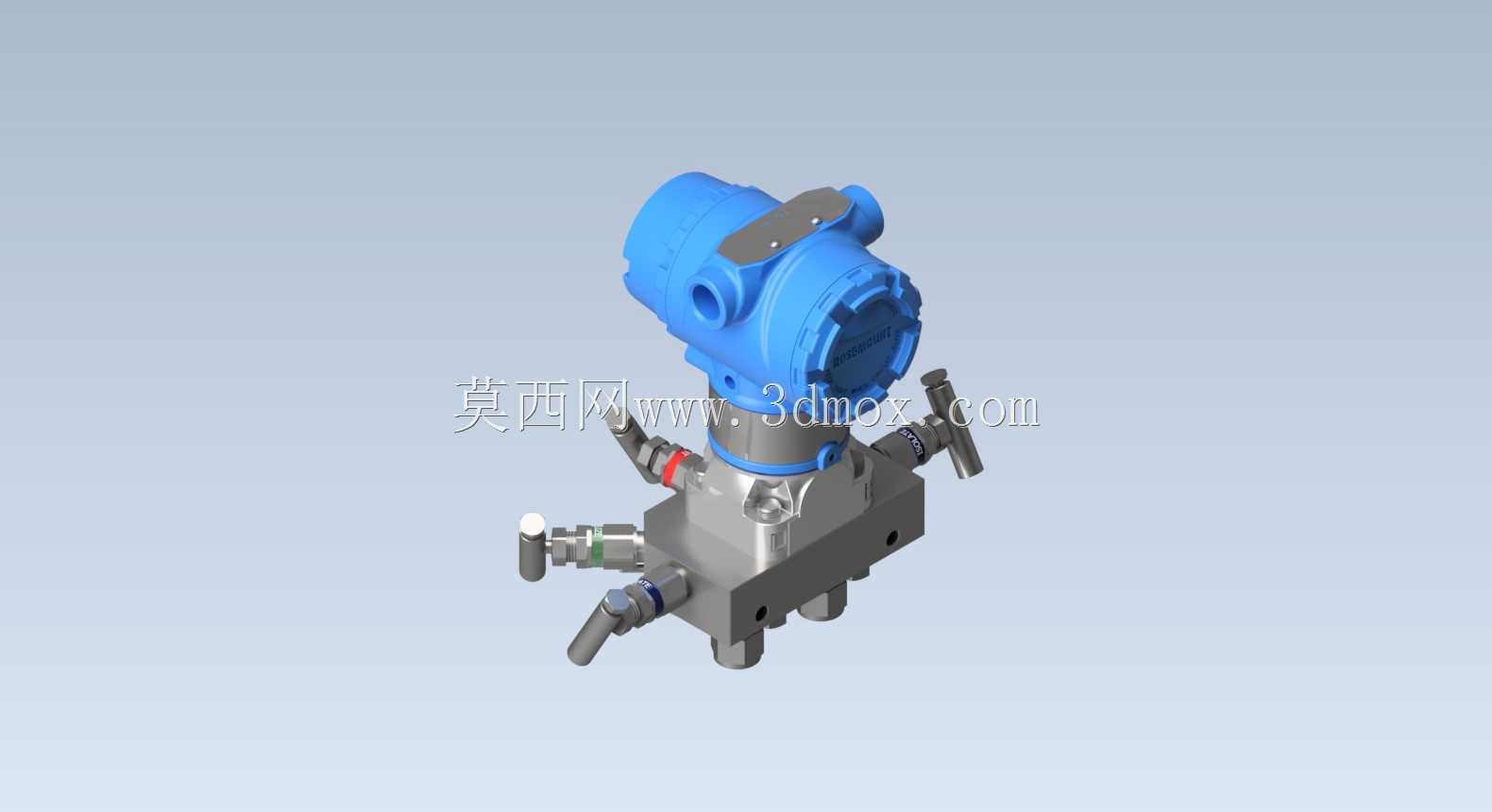

带五阀组的罗斯蒙特3051C差压变送装置

　　在石油炼化、化工合成、电力热力输送这类连续生产的流程工业场景里，差压参数的精准采集是整个工艺管控链路的核心感知节点，差压变送器搭配一体化阀组的组合，几乎是所有压力、流量、液位差压检测回路的标准配置，这套带配套阀组的差压变送装置，就是针对这类工业现场的实际安装、运维需求完成的结构建模。从现场实际用途来看，这套装置核心承担两个层面的功能：一是将工艺管道、罐体两侧的差压物理量转换为标准的可传输信号，为DCS系统的工艺参数调节提供实时数据支撑，比如节流装置前后的差压换算流量、精馏塔上下段的差压判断塔盘堵塞情况、密闭储罐的气相液相侧差压换算液位高度，都依赖这类变送单元的稳定运行；二是集成的五阀组承担了工艺侧与检测侧的隔离、平衡、排污、

　　排气功能，不需要在现场额外拼接多个独立截止阀，大幅减少了管路连接点的泄漏风险点，也给后期的仪表校准、零点校验、故障拆换提供了操作便利，不需要关停整条工艺管线就能完成在线维护。从产品功能特性的结构设计来看，整个装置分为上下两个核心功能段，上部的变送表头采用防爆型壳体结构，外壳的加厚圆弧造型一方面是满足防爆区域的隔爆强度要求，避免内部电路故障的火花外泄引燃现场易燃易爆介质，另一方面壳体的倾斜接线腔设计，是考虑现场安装后接线操作的便利性，不管是垂直安装在管道支架上还是侧装在设备壁面，接线口的朝向都能预留足够的线缆弯曲空间，不会出现线缆硬折导致的密封失效问题。下部的阀组主体采用锻造不锈钢一体成型的流道结构，没有拼接式的流道焊缝，

　　避免了高压工况下的焊缝渗漏问题，五个阀杆的布局完全贴合现场运维的操作习惯：正负压侧的一次截止阀布置在阀组靠近工艺接口的两侧，平衡阀布置在两个压力腔的中间连通位置，两个排污排气阀布置在阀组的最下方，操作的时候不需要探身到管线夹缝里就能完成阀门切换，每个阀杆的密封位置都设计了多级填料密封结构，适配高压、高低温交变的工况，不会因为现场温度大幅波动出现填料松弛泄漏的问题。设计思路上完全遵循现场安装的实际边界约束，首先是接口的匹配性，阀组和变送器的连接面采用标准的共面法兰接口，密封槽的尺寸、螺栓孔的孔距完全适配行业通用的安装标准，不需要额外做转接法兰就能直接完成装配，不会出现装配干涉的问题；其次是阀组侧的工艺接口采用12毫米世伟洛克卡套连接形式，卡套接头的密封锥面角度、卡环的卡槽尺寸都严格匹配对应规格的仪表管外径，现场安装的时候只需要把去毛刺后的不锈钢仪表管插入接头，按标准扭矩拧紧螺母就能完成金属硬密封，不需要额外缠绕密封带或者加密封垫片，大幅降低现场安装的施工难度，也能避免密封材料老化带来的泄漏隐患。外形尺寸与安装边界方面，整个装置的总高度控制在常规仪表安装支架的适配范围内，上部表头的最大外径不会遮挡下方阀组的操作空间，阀组各个手柄的操作行程范围内没有多余的突出结构，每个手轮旋转的时候都不会和相邻的管线、支架产生碰撞；安装固定的螺栓孔位置预留了足够的扳手操作空间，

　　不管是用开口扳手还是套筒扳手都能顺利完成固定螺栓的拧紧作业，接线口的内螺纹尺寸匹配常规的防爆电缆格兰头，现场布线的时候可以直接配套通用的防爆密封接头，不需要做螺纹转接。另外在结构细节上，阀组的流道设计做了平滑过渡处理，没有直角的流道死角，一方面可以减少工艺介质在流道内的残留，避免粘稠介质或者含杂质介质在阀组内堆积堵塞引压管路，另一方面在做排污排气操作的时候，流道内的残留介质可以顺着倾斜的流道从排污阀完全排出，不会有积液残留影响测量精度，尤其是在测量低温介质或者易结晶介质的时候，无死角的流道能大幅减少介质结晶堵塞引压管的概率，降低现场运维的频次。表头和阀组的连接位置设计了定位止口，装配的时候不需要反复调整对齐角度，靠止口就能保证两个部件的同轴度，密封垫片的压缩量能控制在合理范围内，不会出现垫片压偏导致的静压泄漏问题，也能避免因为装配不对中导致的测量误差。
