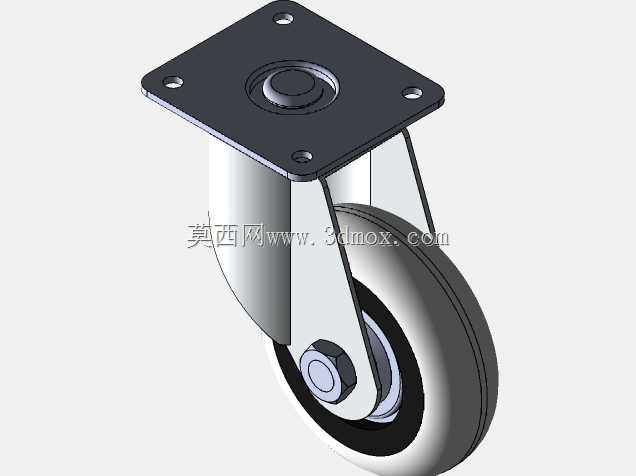

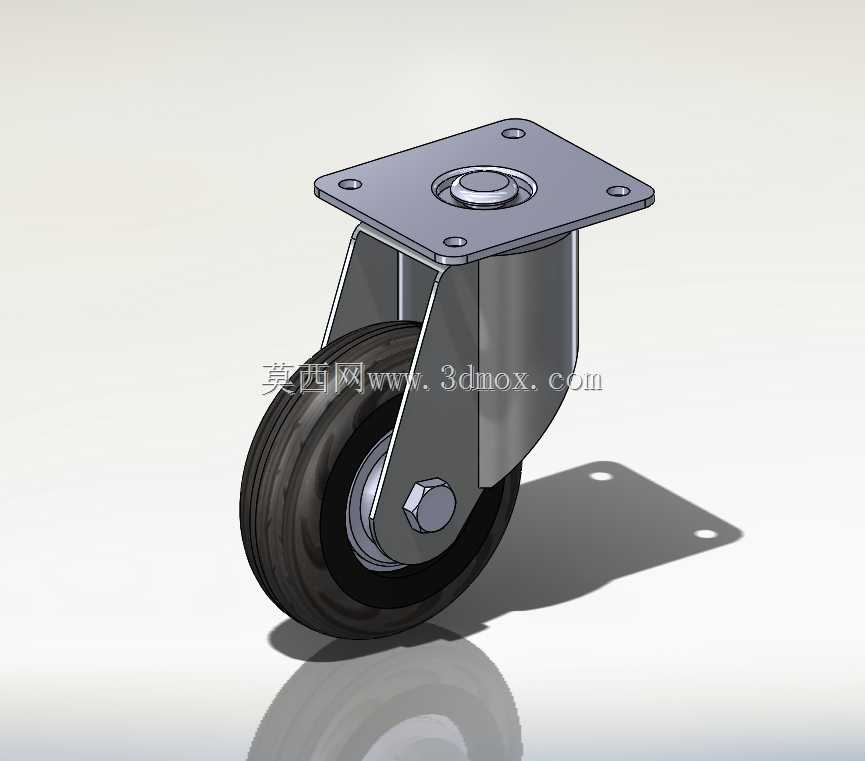

170mm带半径轮重载万向脚轮结构

　　在各类工业移动设备、工装周转架、重型货架、车间转运小车的结构设计中，行走支撑部件的选型直接决定了设备移动的顺畅度、承载稳定性与长期使用寿命，这款带半径轮的170mm规格万向脚轮，就是针对中重载移动场景设计的标准化支撑行走部件。从实际应用场景来看，这类脚轮广泛适配车间内的重型工具柜、机床附件转运车、仓储物流周转架、中小型移动式加工设备底座，也可用于商用展示设备、大型机电设备的移动支撑结构，能够在平整的环氧地坪、硬化水泥地面、工业地砖等常见车间地面环境下稳定工作，轮面的半径弧形设计能够有效降低滚动阻力，在小范围转向调整时不会出现轮边卡滞、啃咬地面的问题。

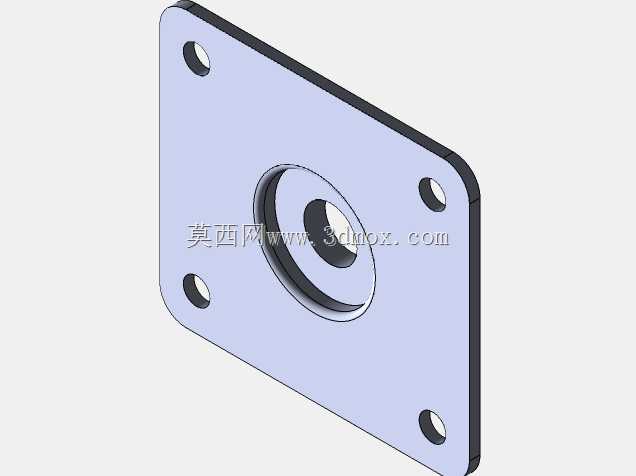

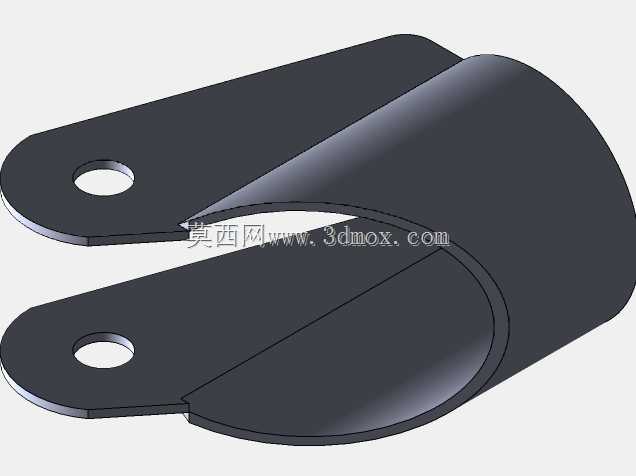

　　从功能特性来看，这款脚轮采用万向回转结构设计，顶部的方形安装法兰通过四颗螺栓与设备底座固定连接，法兰下方内置回转支撑结构，可实现360度水平方向自由旋转，设备推移过程中可灵活调整行进方向，无需额外设置转向机构即可完成小半径转弯、原地转向等操作。轮体采用橡胶材质外包金属轮芯的结构，橡胶轮面具备一定的缓冲减震能力，推移过程中可吸收地面微小凸起带来的震动，避免设备上搭载的精密加工部件、电子元器件因震动出现松动或精度偏移；金属轮芯则保证了轮体的径向承载能力，避免长期重载下轮体出现形变、开裂问题。轮架部分采用厚钢板冲压焊接成型，支架与轮体的连接轴处设置耐磨轴套，长期往复转动下磨损量极小，可降低日常维护的频次。

　　从设计思路层面拆解，这款脚轮的结构设计充分考虑了工程应用中的实际痛点：顶部方形法兰的安装孔位采用对称分布设计，安装时无需额外调整方向，四个固定点均匀承载，可避免单个螺栓受力过大出现断裂问题；回转部分的密封结构可阻挡车间内的粉尘、金属切屑进入回转间隙，避免长期使用后出现转向卡滞、转动阻力变大的问题；轮面的半径轮廓设计，让轮体与地面的接触区域保持在合理宽度范围内，既保证足够的接触面积降低单位面积压强，避免压伤软质地面，又能减少转向时的摩擦阻力，相比平轮面的脚轮，转向所需的推力可降低30%左右，在重载状态下优势尤为明显。轮架的折弯结构经过受力优化，在保证整体结构强度的前提下尽可能减少材料用量，降低脚轮自身重量，同时支架侧面预留的间隙可避免轮体转动过程中与支架发生摩擦，保证滚动顺畅。

　　关于外形尺寸与安装边界，这款脚轮的轮体直径为170mm，对应的安装高度（即安装法兰面到地面的垂直距离）适配常规中重载设备的底座高度设计，顶部方形安装法兰的边长、安装孔的孔距均符合行业通用的脚轮安装尺寸标准，可直接替换同规格的其他脚轮产品，无需对设备底座进行二次改孔加工。选型时需要注意，单轮的额定承载能力需要匹配设备总重量，按照四点支撑的常规布局，单轮承载需预留1.5倍以上的安全系数，避免设备偏载时单个脚轮受力超过额定载荷出现结构损坏。安装时需保证四个脚轮的安装面处于同一水平面上，避免出现个别脚轮悬空、受力不均的问题，固定螺栓需加装防松垫圈，防止设备长期移动震动导致螺栓松动脱落。日常使用过程中，需定期清理缠绕在轮轴处的金属切屑、包装绳等杂物，检查回转结构的转动灵活性，及时补充润滑脂，可有效延长脚轮的使用寿命，避免使用过程中出现轮体卡滞、转向失灵等问题。
