街机用三和JLF-TP-8YT摇杆结构设计

　　做街机框体改装、格斗游戏外设开发的结构工程师，对三和JLF系列摇杆肯定不会陌生，这次拆解建模的JLF-TP-8YT，是目前格斗街机、家用定制摇杆台里应用最广的型号之一。先从实际应用场景说起，这类摇杆主要覆盖商用街机厅的格斗机台、怀旧街机复刻框体、玩家自制的Hitbox混合外设、部分模拟飞行的简易操控外设，甚至部分工业设备的简易手动操控台也会选用同款结构的摇杆做方向输入，核心原因就是它的回中精度、触发手感、耐用性经过了几十年的市场验证，不会出现廉价摇杆用几个月就跑偏、卡涩、触发延迟的问题。

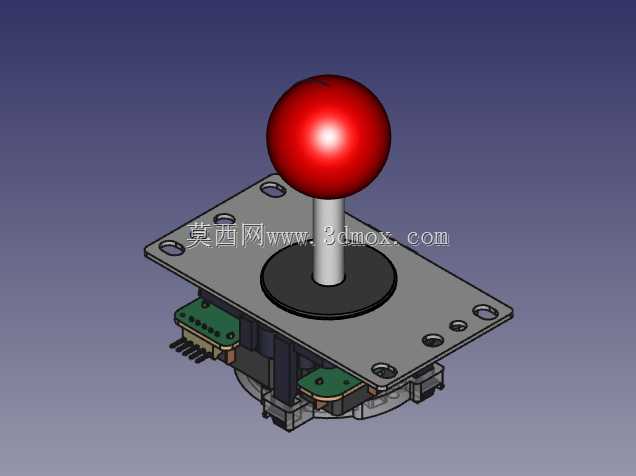

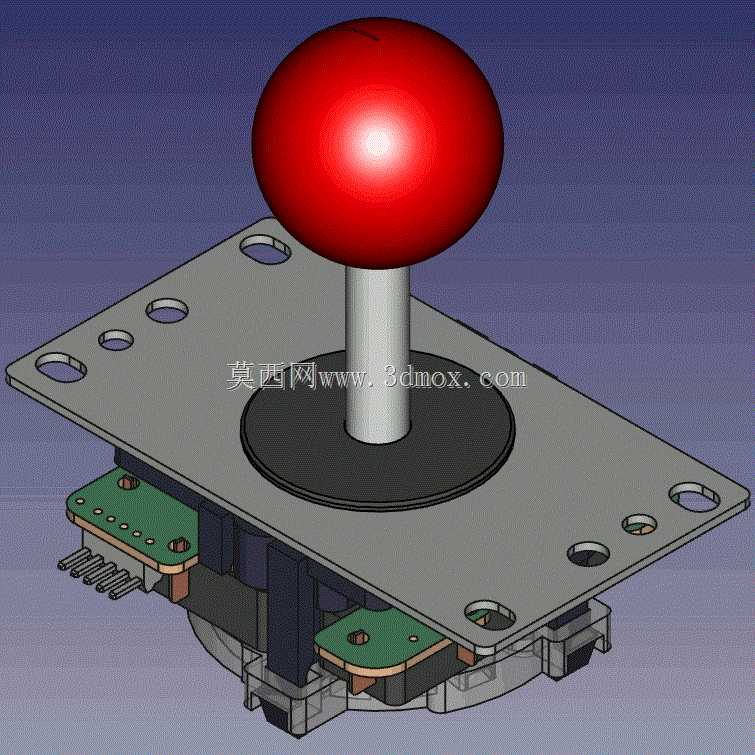

　　从功能特性上拆解，这款摇杆支持4/8/16向门切换，对应不同的使用需求：4向模式适合玩老式清版过关、吃豆人这类只需要四个正方向输入的游戏，不会因为斜向误触发导致操作失误；8向模式是格斗游戏的标配，能精准输入斜向的蹲防、跳攻击指令；16向则是给部分需要精细方向输入的模拟类场景准备的，触发边界更细腻。摇杆的核心结构分为几个部分：顶部的红色球头是操作者直接接触的部分，采用标准的M6螺纹连接摇杆杆身，更换不同高度、不同材质的球头不需要拆解整个底座，直接拧下就能替换，这也是改装玩家最常更换的部件。杆身穿过底座的防尘橡胶圈，直接连接下方的万向摆动机构，这个机构的回中靠的是底座内的锥形弹簧和塑料定位座，摆动角度被严格限制在合理范围内，不会因为用力过猛导致杆身弯折或者触发开关过载。

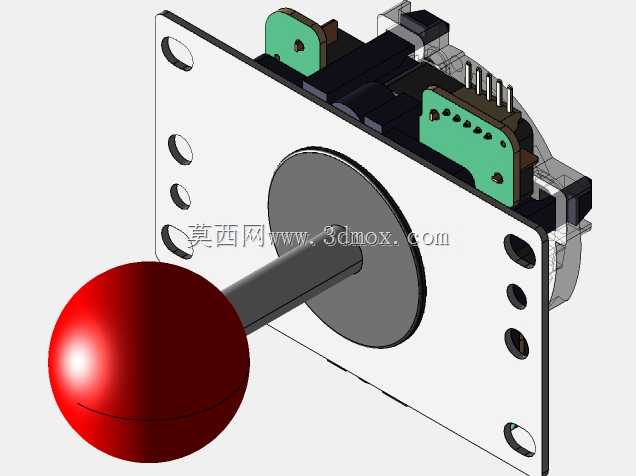

　　底座的安装板是标准的方形金属安装板，上面预留的安装孔位是行业通用尺寸，不管是原装街机框体的安装位，还是玩家自制的亚克力、木质摇杆台，只要按照通用孔位打孔就能直接安装，不需要额外做转接件，安装板下方的微动触发板是PCB集成式的，四个方向的微动开关直接焊在PCB上，相比老式的飞线结构，触发一致性更好，也不会因为长期使用出现线材脱落的问题，PCB上还预留了不同接口的焊盘，支持直接接杜邦线连街机主板，也可以加装USB控制板改成PC用的外设。

　　做这个模型的时候，首先是还原实际的安装边界：方形安装板的边长、安装孔的中心距、杆身的最大摆动半径、球头到底座的高度，这些尺寸都是实际装机必须要考虑的——如果做框体设计的时候没算准摆动半径，杆身摆动的时候就会碰到框体的开孔边缘，导致方向打不到位；如果球头高度设计不合理，玩家长时间操作会手腕酸痛。建模的时候特意把内部的微动触发位置、回中弹簧的装配关系做了还原，不是只做一个外观壳子，结构工程师拿到这个模型，可以直接用来做框体的开孔干涉检查，也可以参考这个结构做自研摇杆的结构设计，比如调整回中弹簧的弹力、更换微动的触发力度、改短杆身适配紧凑型的外设结构。

　　很多刚接触外设结构设计的工程师容易忽略摇杆的触发行程问题，这款摇杆的方向触发行程是经过几十年玩家验证的，从杆身居中到触发微动的行程刚好适合格斗游戏的快速输入，行程太长会导致输入指令慢半拍，行程太短又容易出现误触发，建模的时候把微动的触发点位置和杆身的摆动角度做了对应，能直观看到杆身摆动多少角度会触发方向信号，这对于调整摇杆的操作手感非常重要。另外底座下方的PCB板突出高度也做了精准还原，做框体设计的时候要在安装板下方预留足够的空间容纳PCB和接线，不能把安装板直接贴在框体底板上，不然会压坏PCB上的元件或者导致线材被挤压断裂。

　　从设计思路上来说，这款摇杆的结构完全是面向大规模量产和长期使用设计的，所有易损件都是可替换的：球头、防尘圈、微动开关、回中弹簧，都可以单独更换，不需要整个摇杆报废，这也是它能在街机行业流行这么久的原因——街机厅的设备使用频率非常高，每天被按几千次是常事，易损件可替换能大幅降低运营成本。另外整个摇杆的装配没有用特殊的非标螺丝，都是标准的十字螺丝，拆解维护只需要普通的十字螺丝刀就能完成，不需要专用工具，不管是街机厅的维护人员还是普通玩家，都能自己动手更换配件。

　　实际装机的时候还要注意，安装板的固定螺丝不能拧得过紧，因为金属安装板和下方的塑料底座之间有微小的活动余量，拧得过紧会导致底座变形，进而影响杆身的摆动顺畅度，甚至出现卡涩的问题。另外杆身和防尘圈的配合要留适当的间隙，间隙太大容易进灰，加速内部结构的磨损，间隙太小会增加杆身摆动的阻力，影响操作手感，这些细节在三维模型里都做了对应的装配间隙还原，能给做结构设计的工程师提供准确的参考。
