混合动力火箭动力装置三维结构设计

项目分类:发动机 发布时间:2024-02-04 ID:733336
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计
  • 混合动力火箭动力装置三维结构设计

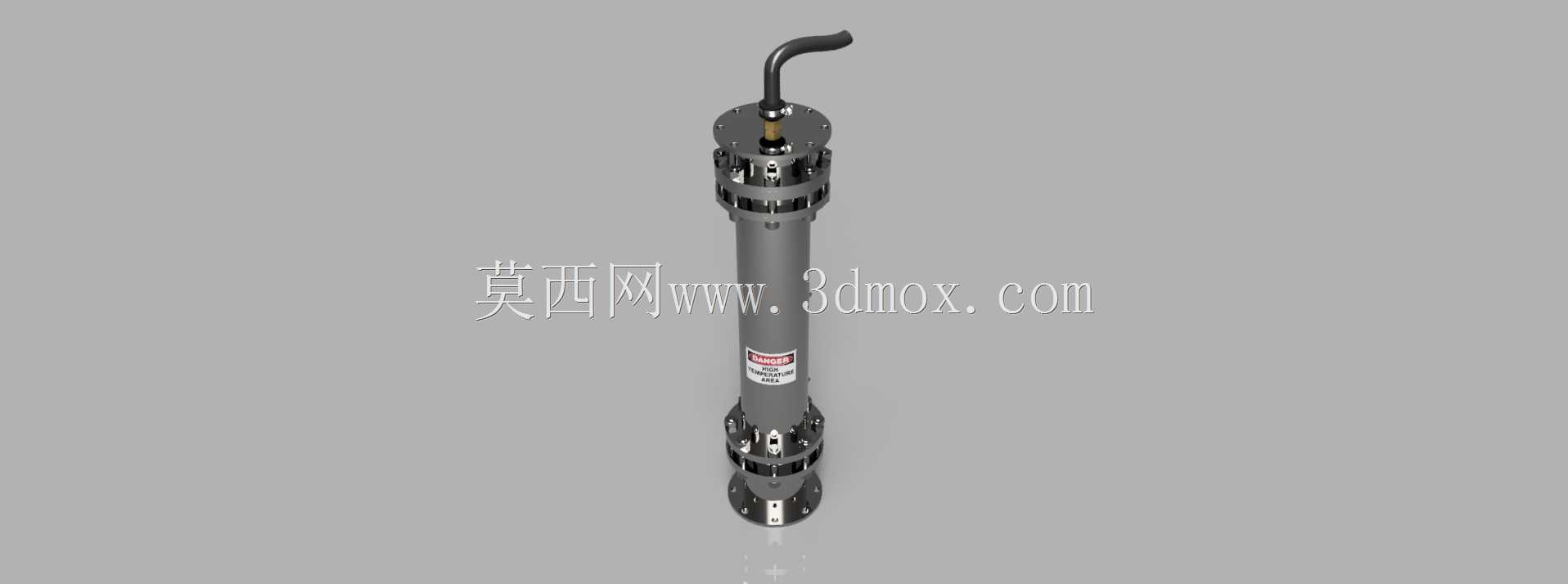

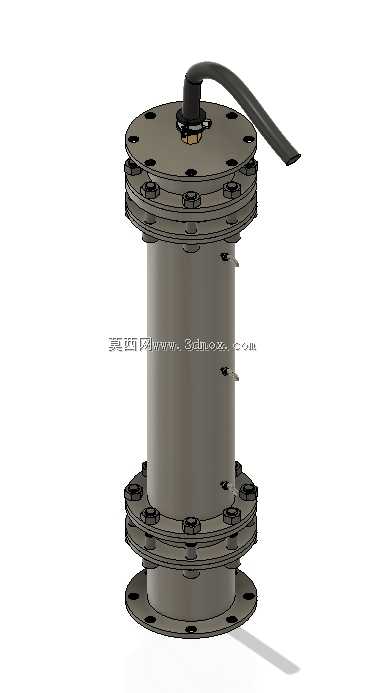

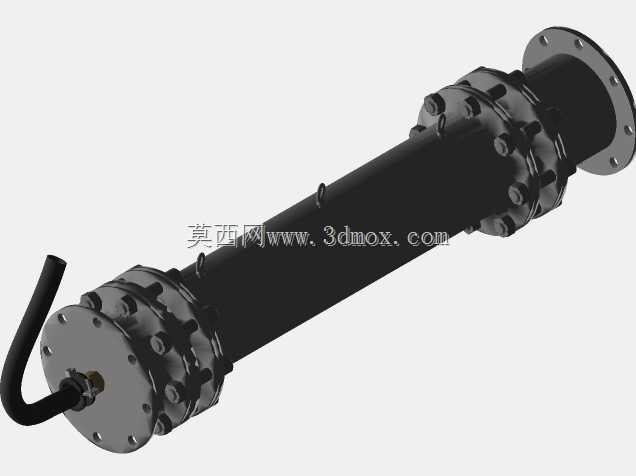

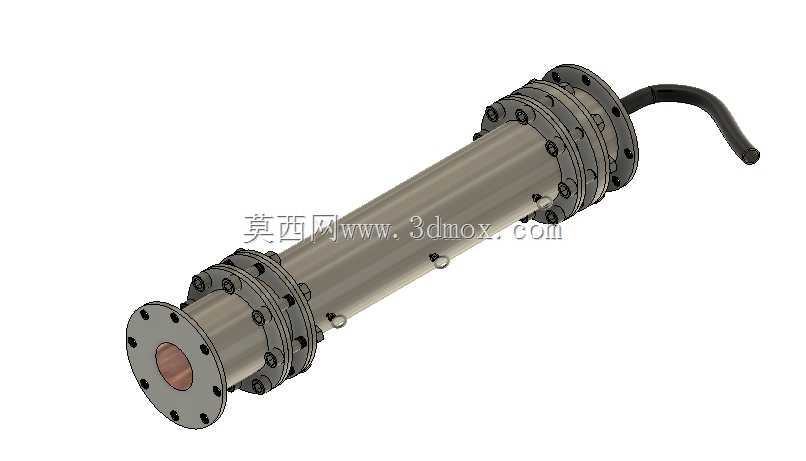

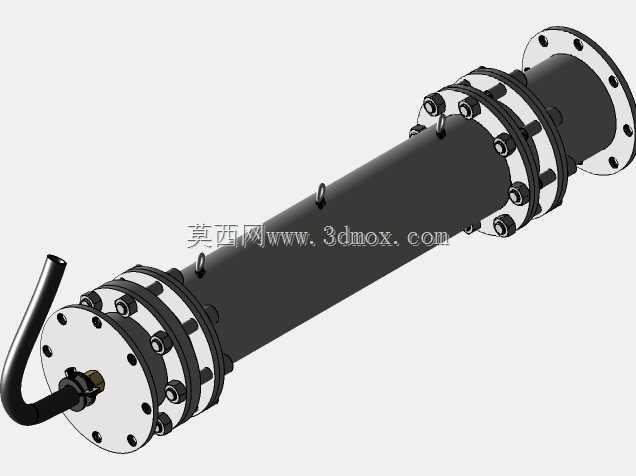

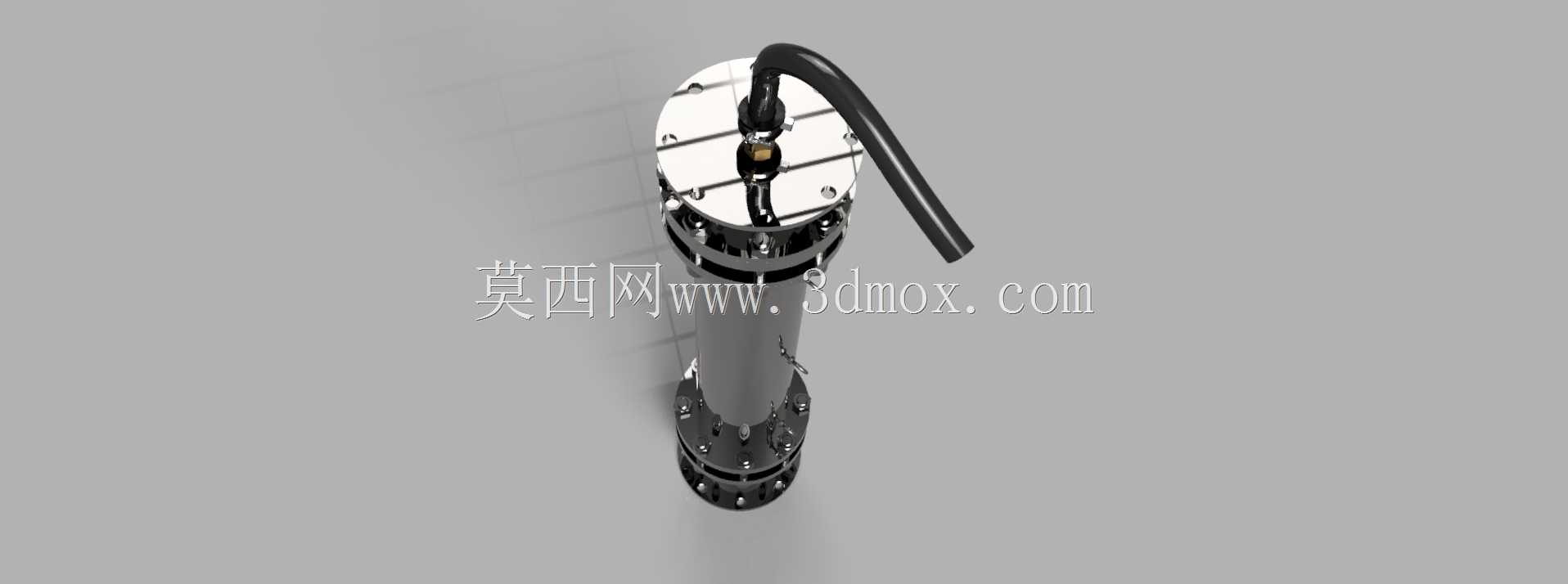

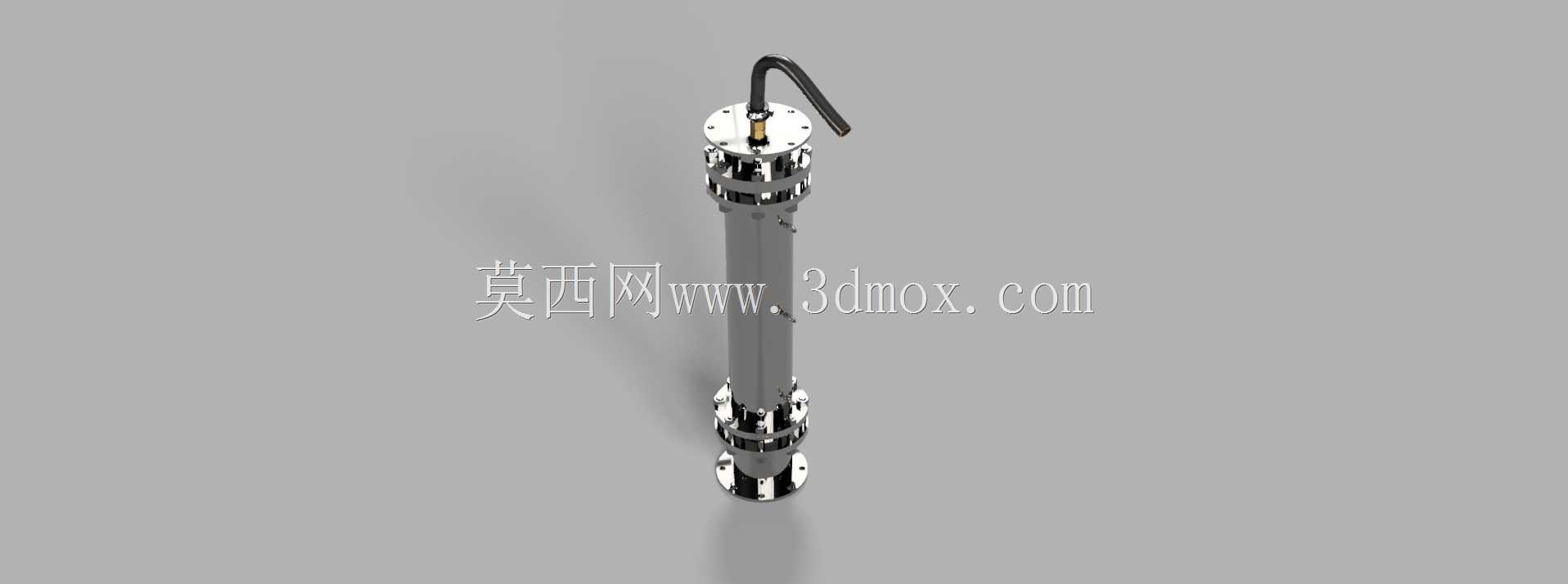

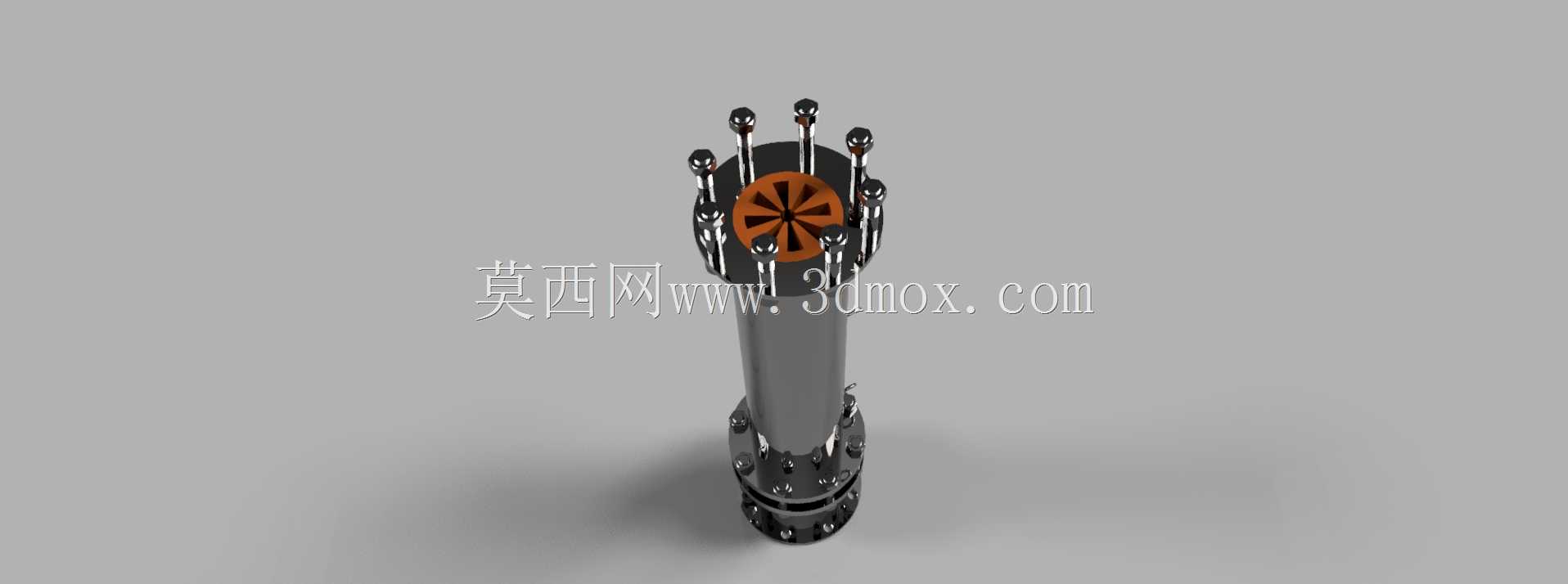

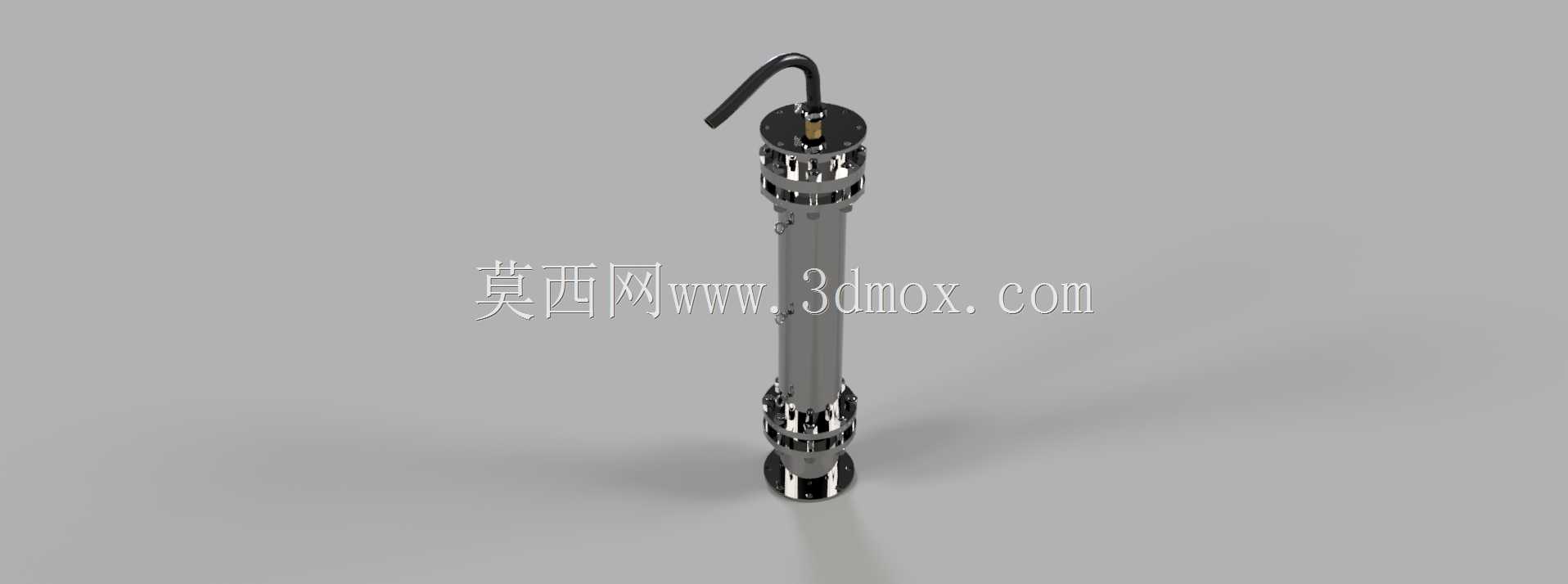

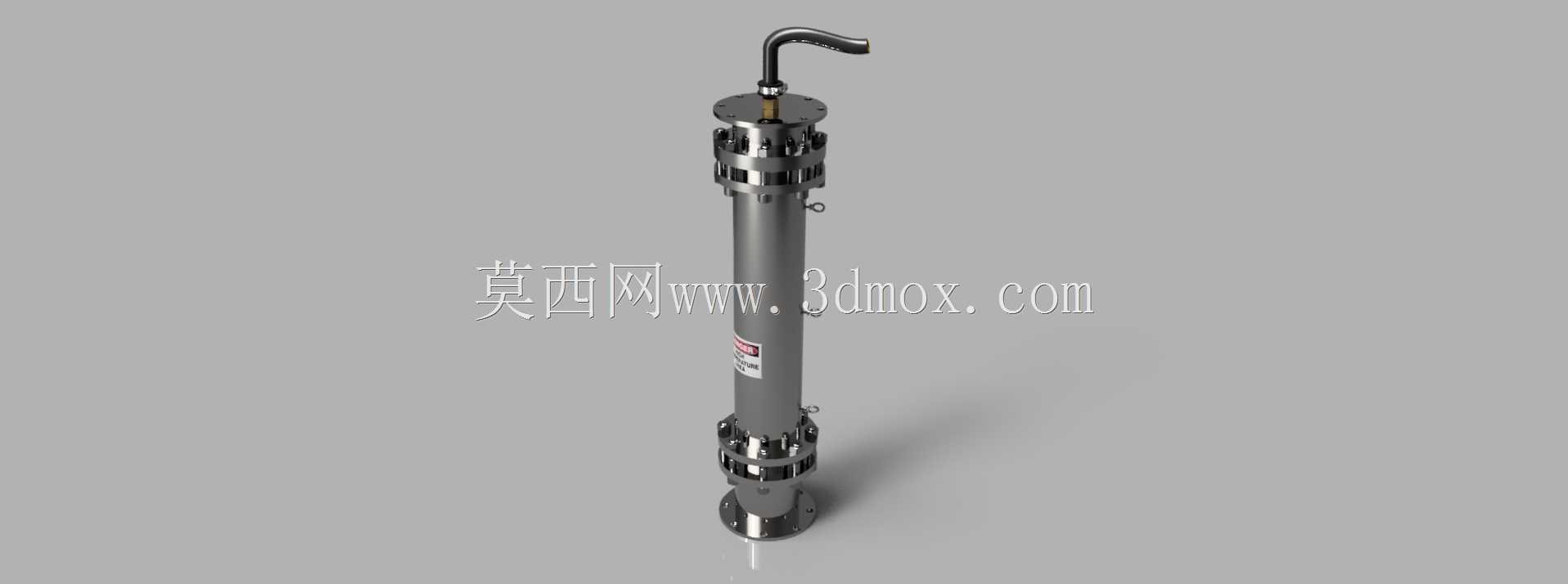

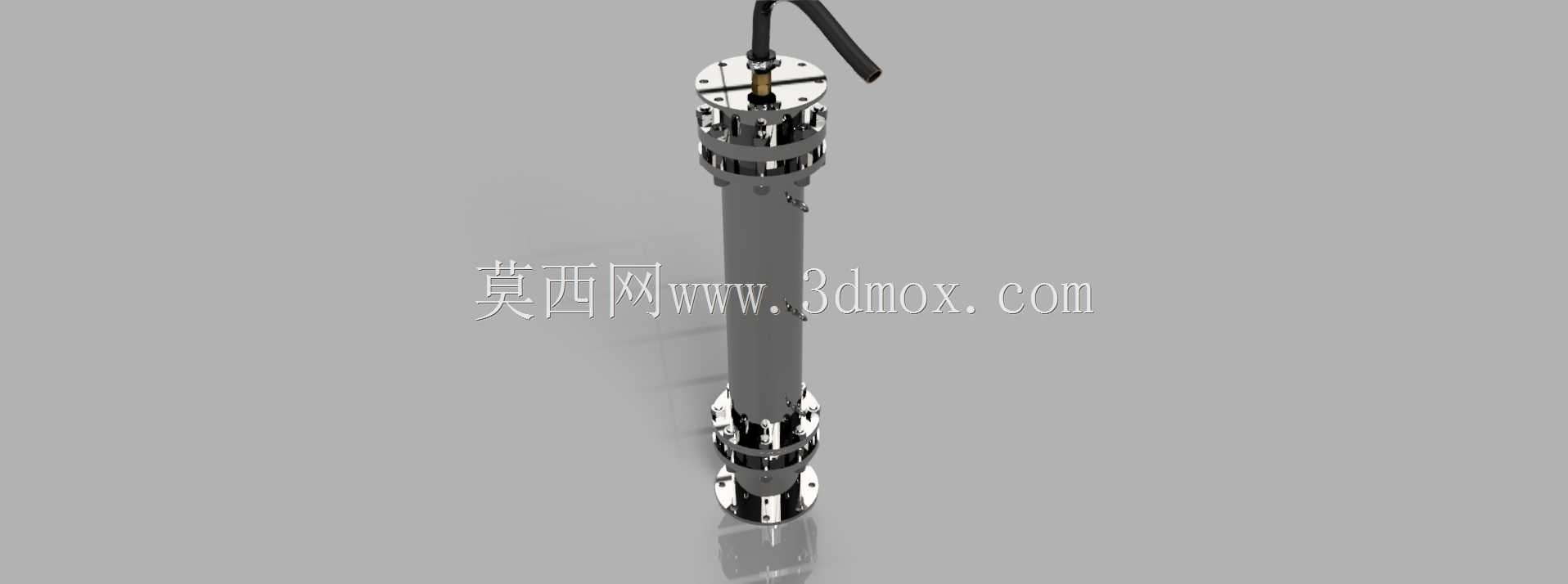

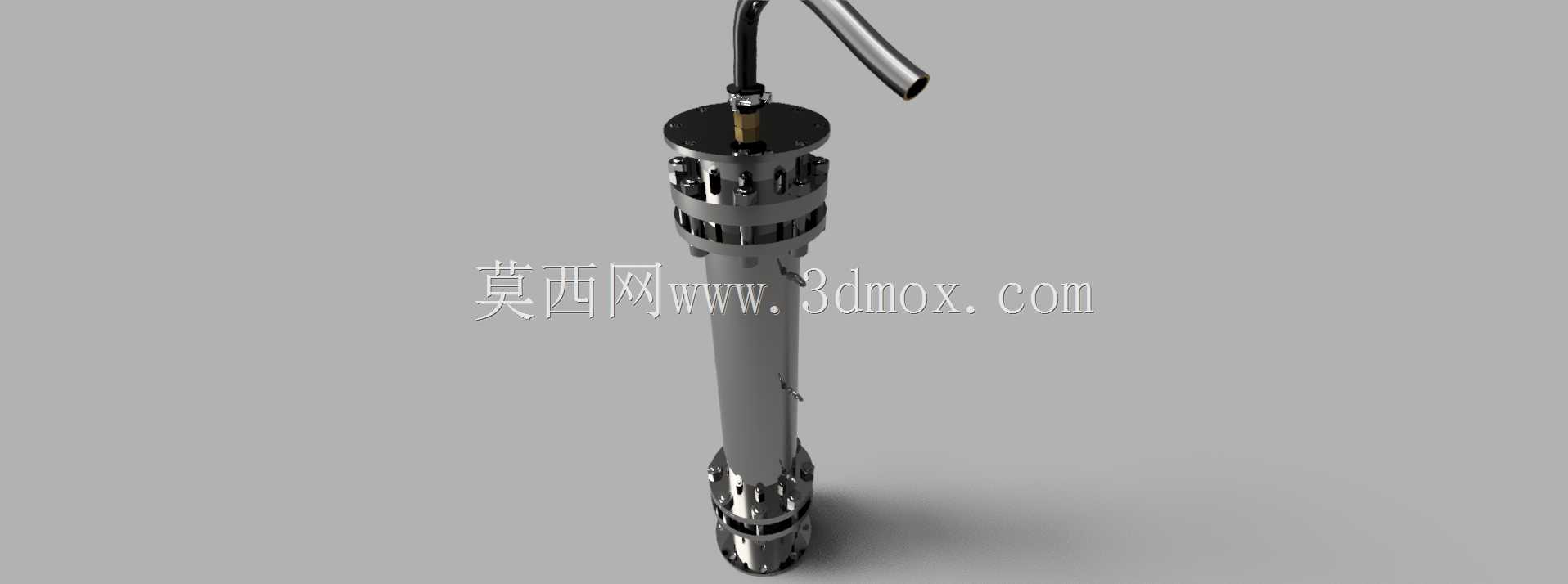

  在航天推进系统的研发与教学验证场景中,混合动力火箭动力装置是兼顾安全性与推进效率的典型结构,这类动力单元不同于传统液体火箭发动机复杂的管路输送系统,也区别于固体火箭发动机推力不可调的缺陷,在小型探空火箭、高校航天试验项目、近地空间探测载荷的推进段有着广泛应用。从结构设计层面看,该动力装置采用立式圆柱筒体作为主承力壳体,上下两端通过法兰螺栓结构实现端盖密封连接,法兰面均匀布置的螺栓孔可匹配标准紧固件的安装扭矩要求,密封槽位置预留的压缩量能够满足推进剂燃烧工况下的腔压密封需求,避免高温燃气从连接面泄漏。筒体顶部引出的弯管结构为氧化剂输送管路,弯曲半径经过流体阻力校核,可减少输送过程中的流阻损失,

  管路末端的接口形式可匹配常见的流体控制阀体,实现氧化剂供给流量的精准调节,这也是混合动力火箭能够实现推力可调的核心结构基础。筒体侧面布置的吊环结构,可满足整机装配、转运过程中的吊装需求,吊环的承载能力经过强度校核,能够匹配整机满装状态下的重量载荷,避免吊装过程中出现结构变形。上下法兰的连接螺栓采用圆周均布形式,螺栓规格与预紧力经过腔压工况下的强度计算,可承受燃烧室内最高工作压力下的轴向拉应力,同时法兰密封面的平面度要求控制在合理公差范围内,配合耐高温密封件可实现长期可靠密封。从安装边界来看,该动力装置的底部法兰为主要安装定位面,法兰上的通孔可穿过固定螺栓将整机固定在火箭箭体的安装支架上,安装面的平面度公差需满足安装要求,

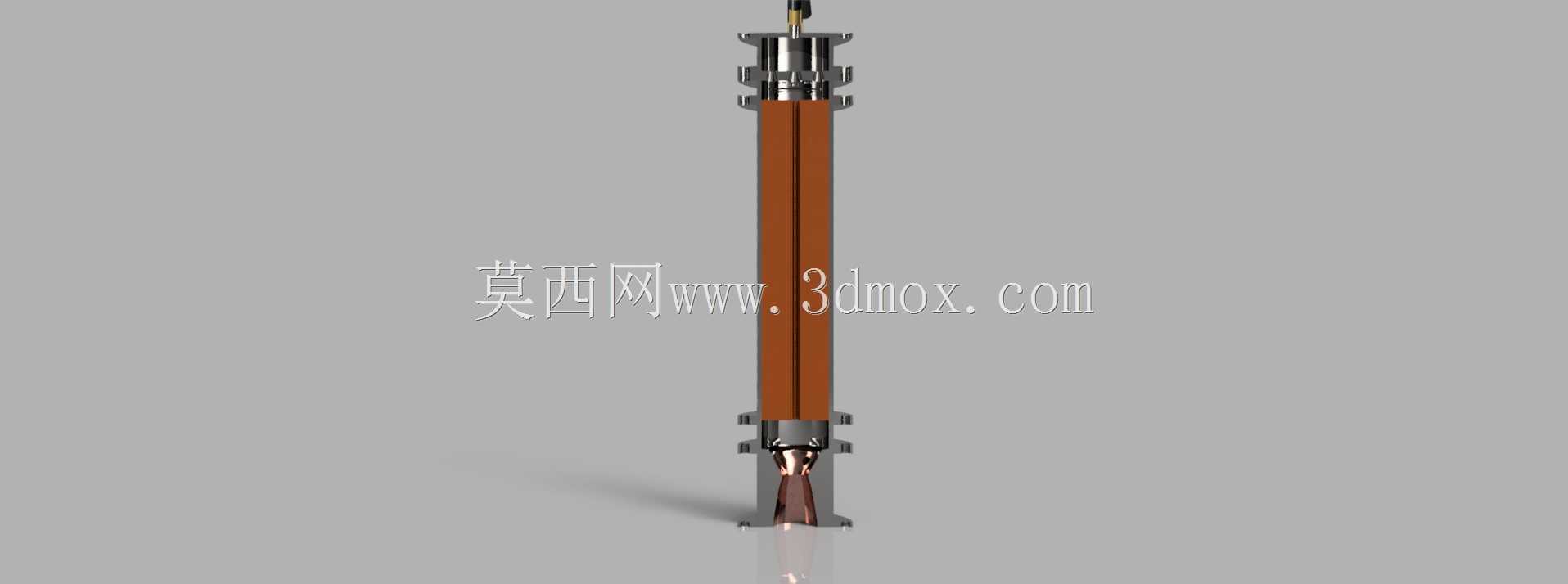

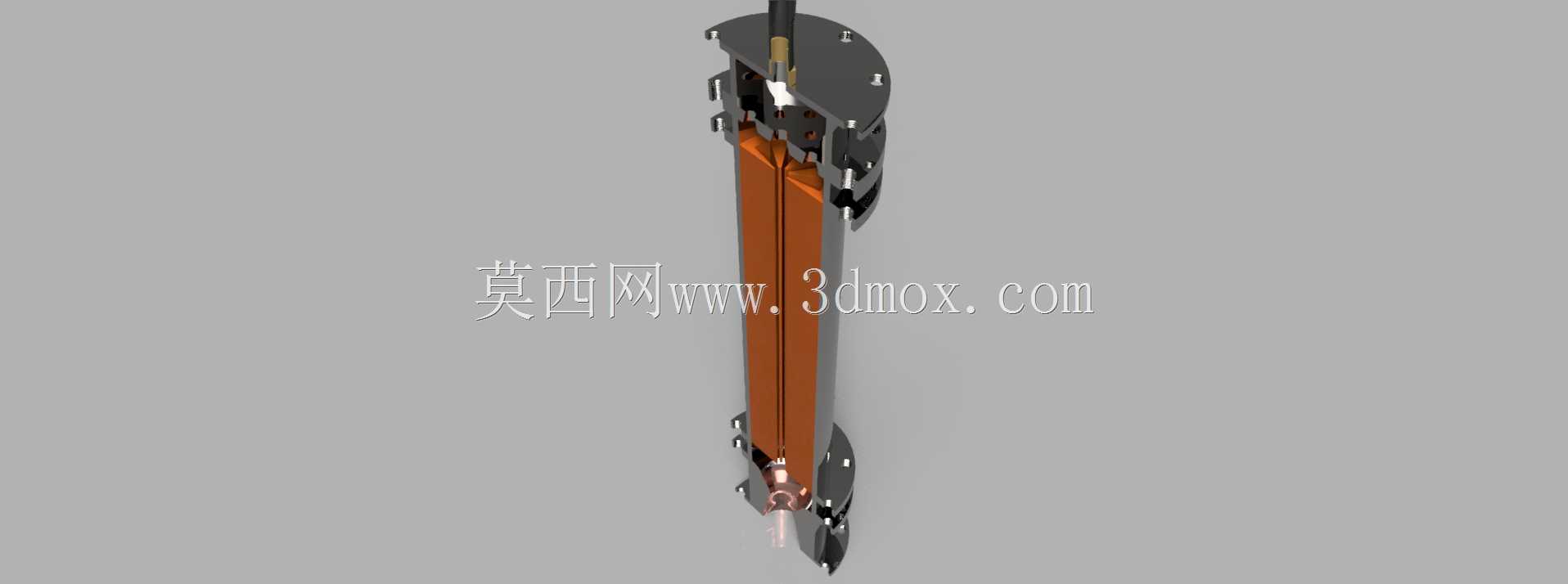

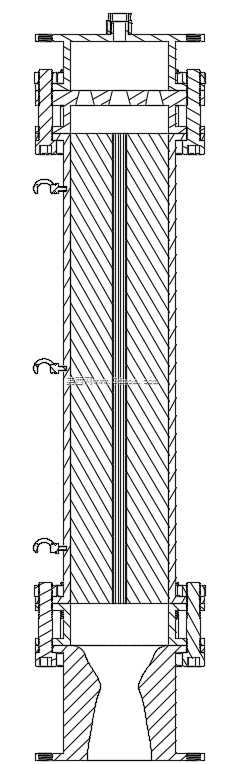

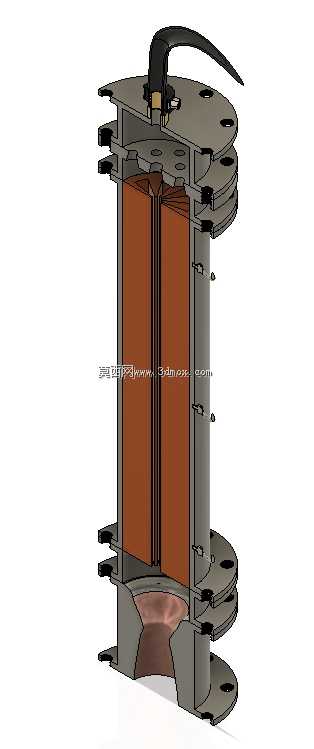

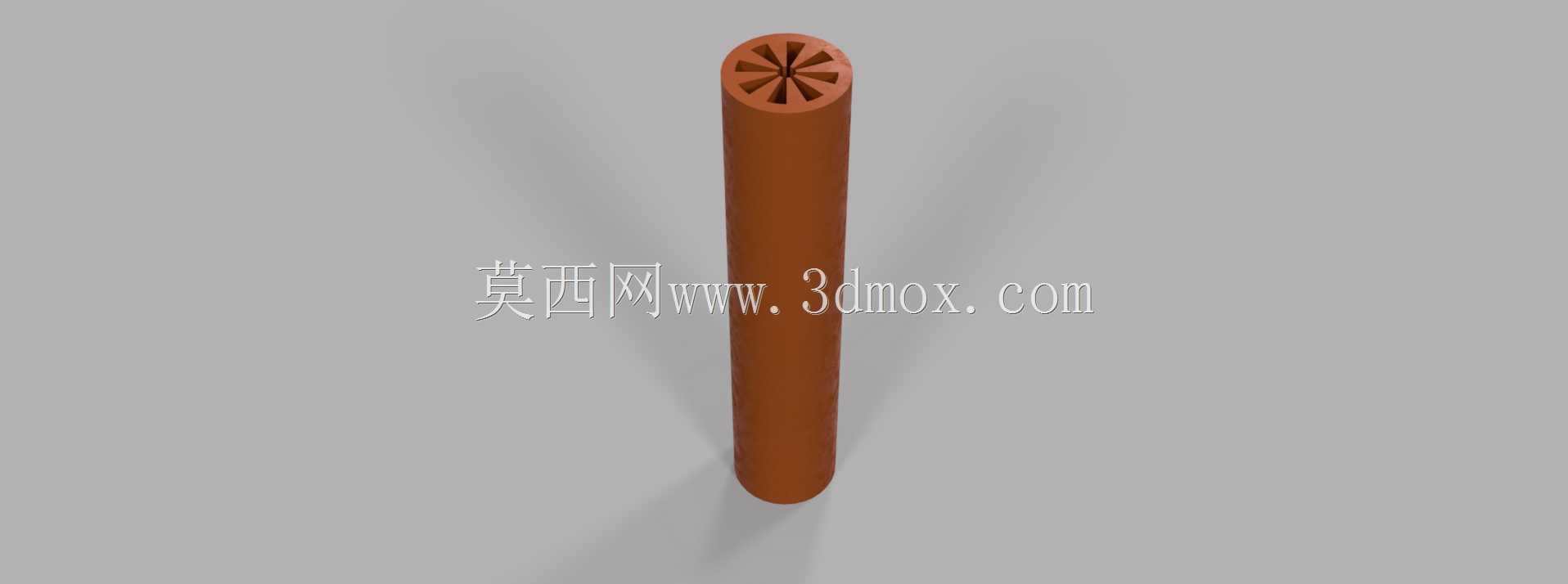

  避免装配后出现筒体偏斜导致的推力线偏移。筒体的外径尺寸经过箭体内部安装空间的适配校核,可匹配常规小型探空火箭的箭体内径,顶部的输送管路弯曲角度经过空间干涉校验,不会与箭体内的其他控制部件、储箱结构发生装配干涉。在功能实现层面,该结构的燃烧室位于筒体中段内部,喷注器集成在顶部端盖位置,可将输送来的氧化剂均匀喷入燃烧室与固体燃料药柱充分混合,燃烧产生的高温高压燃气通过尾部的拉瓦尔喷管加速喷出产生推力,喷管的型面经过气动热力计算,可实现燃气内能到动能的高效转换。设计过程中针对筒体的壁厚进行了承压能力校核,选用的耐高温合金材料可承受燃烧过程中的短时高温,同时筒体外部无需额外布置复杂的冷却管路,

  依靠材料自身的热阻与短时工作的热容量即可满足工作时长要求,大幅简化了整体结构复杂度。这类动力结构的设计难点在于兼顾结构强度与重量控制,在满足承压、耐高温要求的前提下尽可能降低壳体重量,提升推重比,因此在建模过程中对法兰的减重槽、筒体的壁厚分布都做了针对性的结构优化,去除非承力区域的多余材料,同时保证关键受力位置的结构强度。对于结构设计从业者而言,该模型可作为航天推进系统结构设计的参考案例,理解承压壳体的密封连接设计、管路布局的空间干涉校验、推力传递路径的结构强度校核方法,也可用于小型火箭项目的方案选型阶段,参考其安装接口形式、整体尺寸边界做适配性修改,缩短前期方案设计的周期。在实际试验场景中,该结构的装配流程遵循从下到上的顺序,先将底部喷管段与下端法兰连接固定,再装入燃料药柱,之后合上筒体段与顶部端盖,按对角顺序拧紧法兰连接螺栓,最后连接顶部的氧化剂输送管路与流量控制阀,整个装配过程无需特殊工装,依靠常规工具即可完成,适合试验场景下的快速拆装与部件更换。
