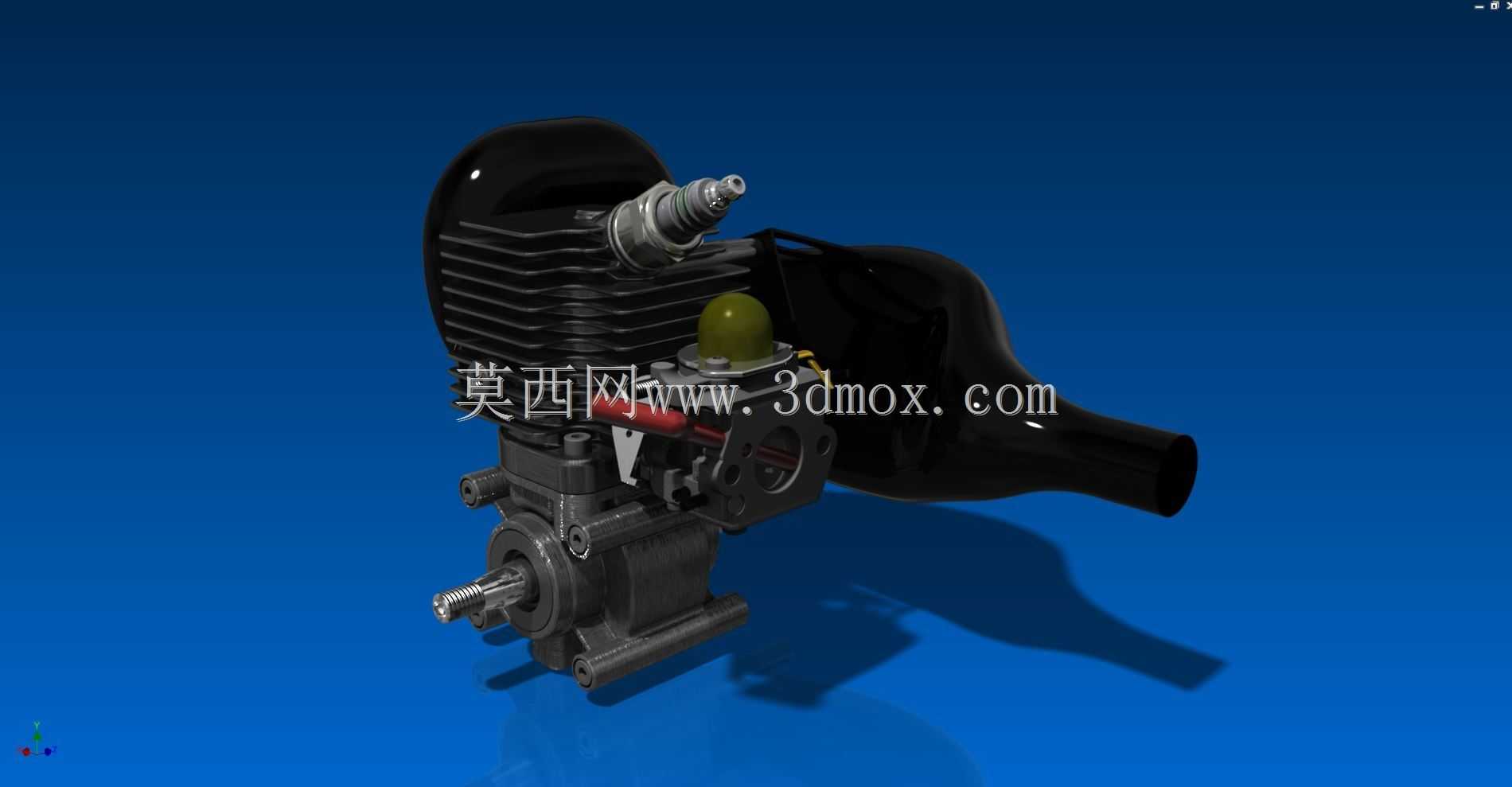

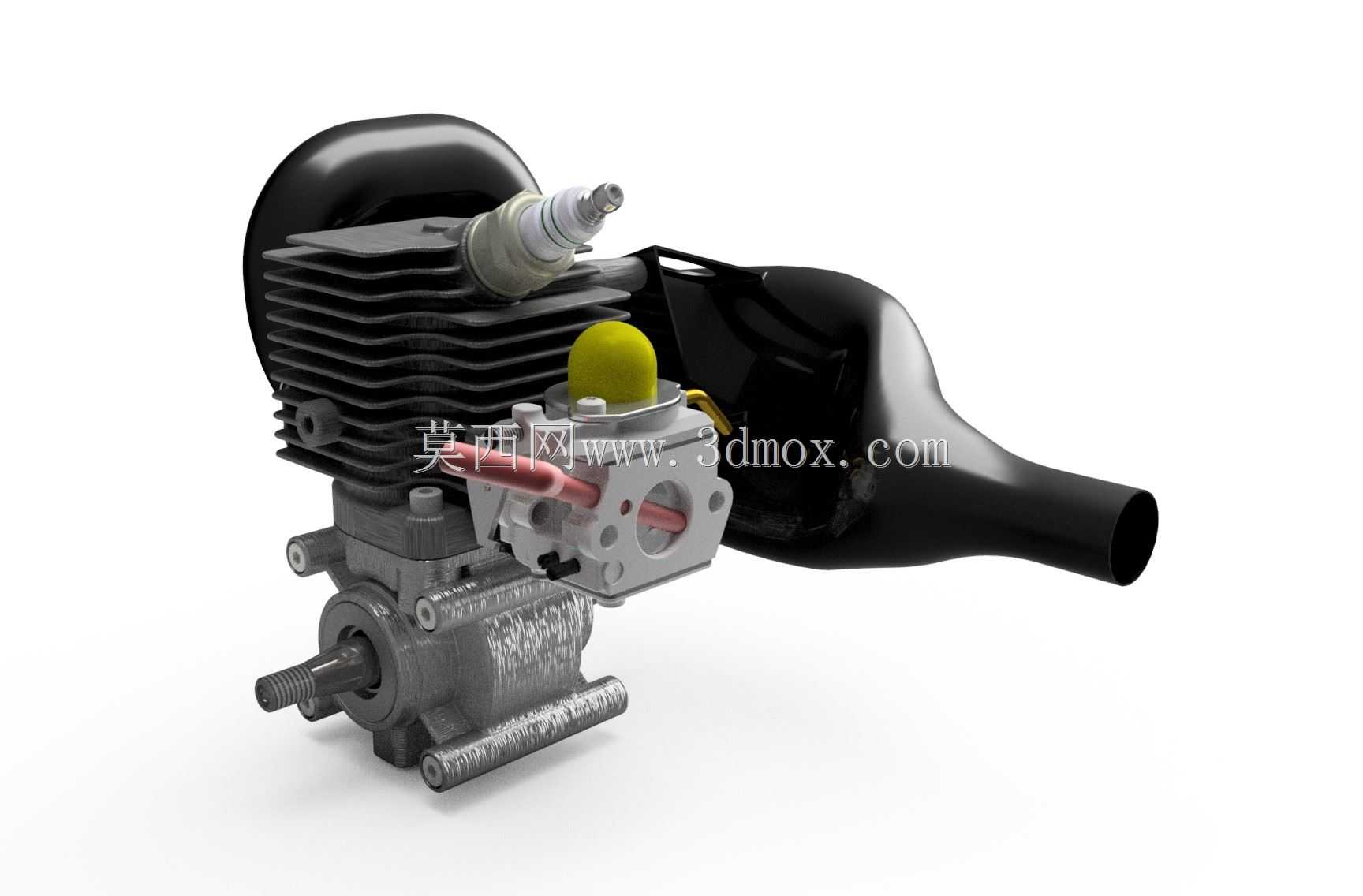

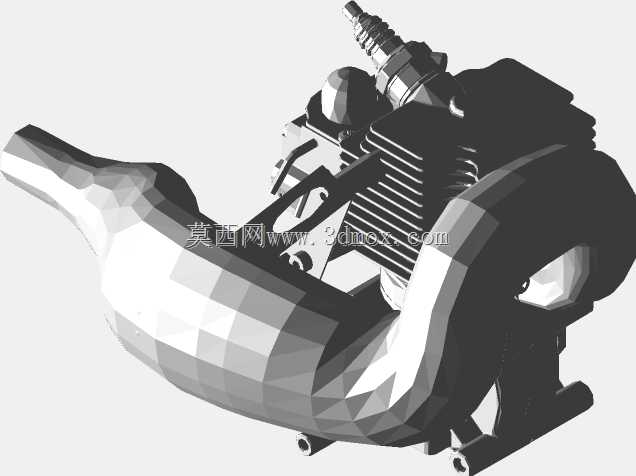

单缸二冲程小型通用动力发动机结构

　　这款小型动力单元的结构设计，核心围绕轻量化通用动力场景的适配需求展开，在园林工具、小型航模、便携作业设备的动力配套场景中，这类小排量动力装置的应用覆盖度极高，从手持绿篱机、小型汽油滑板到便携发电机组的动力源，都能看到同结构机型的身影。从整机布局来看，动力核心采用单缸风冷散热结构，缸体外壁的散热鳍片采用等间距阵列排布，鳍片厚度与间距经过热负荷校核，在持续高转速运行工况下，能保证缸内燃烧产生的热量通过鳍片与流通空气的热交换快速散出，避免缸体温度过高引发的润滑失效、爆震等问题，这种风冷结构省去了复杂的水冷循环管路、水泵、散热器组件，大幅压缩了整机的体积与自重，适配便携设备对动力单元重量的严苛要求。

　　曲轴连杆机构作为动力输出的核心传动部件，采用分体式曲轴搭配滚针轴承连杆的结构设计，曲轴输出端直接延伸至曲轴箱外侧，可通过键连接或螺纹连接的方式直接对接作业负载，省去了额外的传动转接结构，曲轴箱采用分体式压铸铝壳体，合箱面通过密封胶与定位销实现静密封，保证曲轴箱内的压力稳定，为二冲程工况下的曲轴箱预压提供密封基础。活塞组件采用铝合金材质，搭配两道活塞环实现缸内密封，活塞销通过卡簧固定在活塞销座内，连杆小头通过滚针轴承与活塞销连接，大幅降低高转速下的摩擦损耗，适配这类小排量机型动辄上万转的运行转速区间。

　　进气与供油系统采用膜片式化油器结构，化油器直接安装在缸体侧方的进气道上，通过进气脉冲实现燃油的泵供与雾化，这种化油器结构不受设备倾斜角度的影响，即便在手持设备大幅倾斜、甚至倒置的作业工况下，依然能稳定提供合适浓度的油气混合气，完美适配便携作业设备的复杂使用姿态。化油器上的油量调节针阀、怠速油道、主量孔都做了集成化设计，外部仅预留怠速调节螺钉，减少了使用过程中的调试复杂度。点火系统采用磁电机一体化设计，飞轮磁钢直接集成在曲轴端部，高压包固定在曲轴箱外侧，通过磁钢旋转的磁场变化产生高压电，供给缸头的火花塞实现点火，点火提前角经过预设匹配，兼顾低转速扭矩输出与高转速的动力延续性。

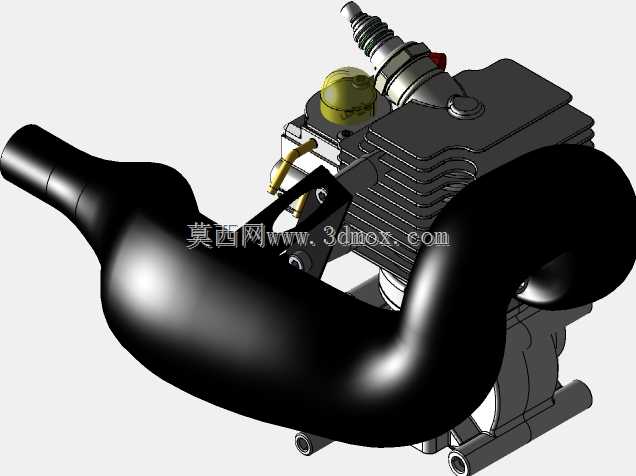

　　排气系统采用共振式消音器结构，消音器腔体通过膨胀腔与穿孔管的组合，在降低排气噪音的同时，利用二冲程发动机的排气共振效应提升缸内的扫气效率，消音器的安装法兰直接固定在缸体的排气口上，采用耐高温密封垫实现密封，避免高温排气泄漏引发的安全隐患。整机的安装边界设计充分考虑了通用适配需求，曲轴箱底部预留了四个成矩形分布的安装螺孔，可直接通过螺栓固定在各类设备的机架上，安装孔位的间距符合小型通用动力的通用安装规范，能直接替换同排量级别的其他机型，降低配套设备的改造成本。整机的外部轮廓没有突出的尖锐结构，所有部件的布局都在紧凑的空间内完成，化油器、火花塞、消音器的维护位置都预留了足够的操作空间，日常更换火花塞、清洗化油器、清理消音器积碳时，不需要完全拆解整机即可完成操作，大幅降低了后期维护的难度。

　　从结构设计的细节来看，缸体与曲轴箱的连接采用长螺栓贯穿的固定方式，螺栓从曲轴箱底部一直延伸至缸头的散热片基座，保证缸体在高频往复运动的振动下不会出现连接松动，所有密封部位都采用了耐油耐高温的密封材料，适配二冲程发动机燃油混合润滑的工况特点，不会因为混合油的侵蚀出现密封件老化失效的问题。整机的重量控制在同排量机型的较低水平，核心运动部件都做了动平衡校核，曲轴、活塞、连杆组件在装配前都经过动平衡调试，将高转速运行下的振动控制在较低水平，减少手持作业时的振动疲劳，也能提升配套设备的结构可靠性，避免长期振动引发的连接件松动、结构疲劳损坏等问题。
