管壳式工业换热装置结构设计

项目分类:换热器 发布时间:2024-12-26 ID:871399
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计
  • 管壳式工业换热装置结构设计

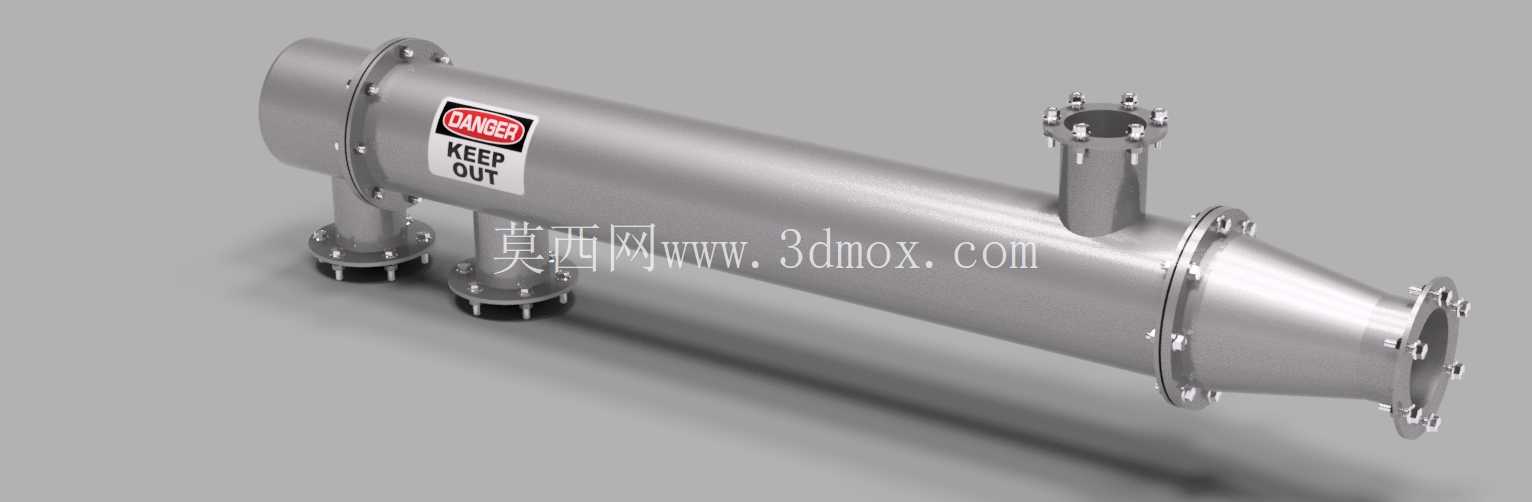

  在化工、能源、暖通及工业流体处理场景中,管壳式换热设备是实现不同温度介质热量传递的核心通用装置,本次呈现的换热结构采用卧式单壳程多管程的经典布局,可适配液-液、气-液等多种介质的换热工况,在石化装置的工艺介质冷却、暖通系统的水-水换热、动力单元的润滑油散热等场景中均有广泛应用。从结构设计逻辑来看,该装置主体采用圆柱形承压壳体,两端通过法兰结构实现端盖与壳体的密封连接,法兰处采用周向均布的螺栓紧固结构,可根据设计压力等级匹配对应数量与规格的紧固件,保证承压边界的密封可靠性,避免介质泄漏风险。

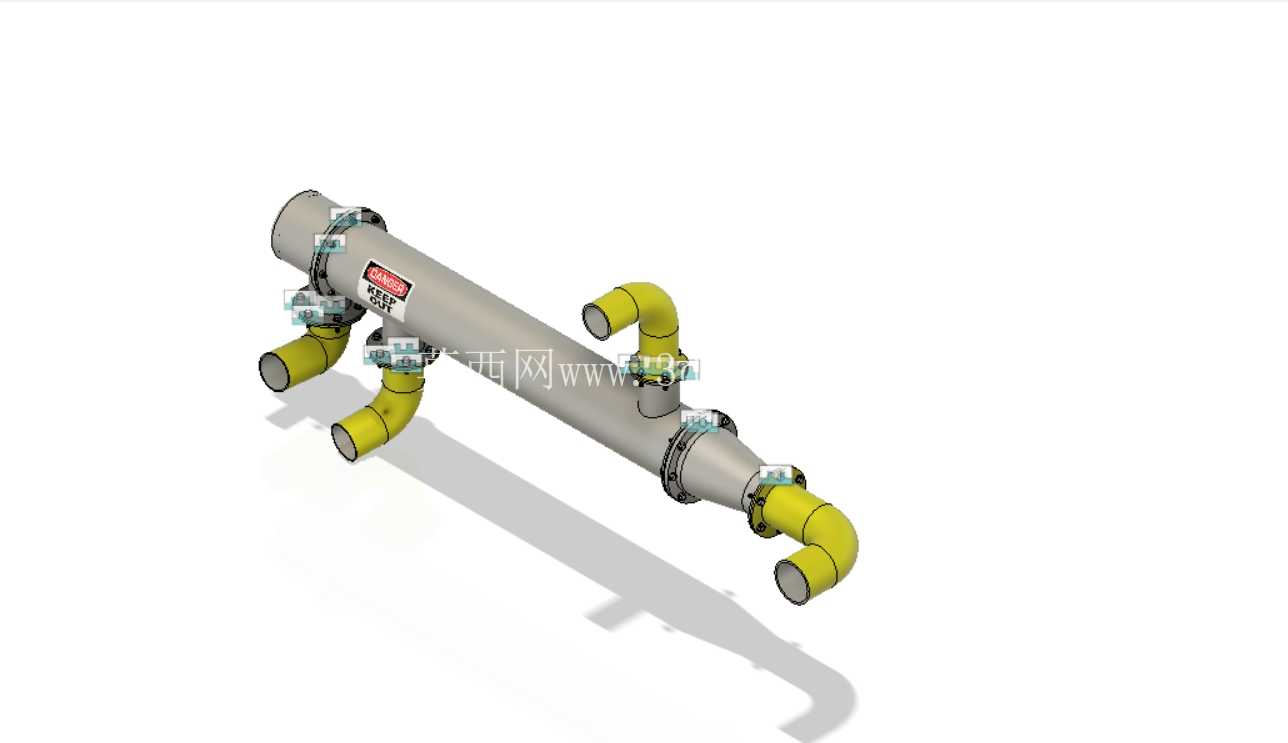

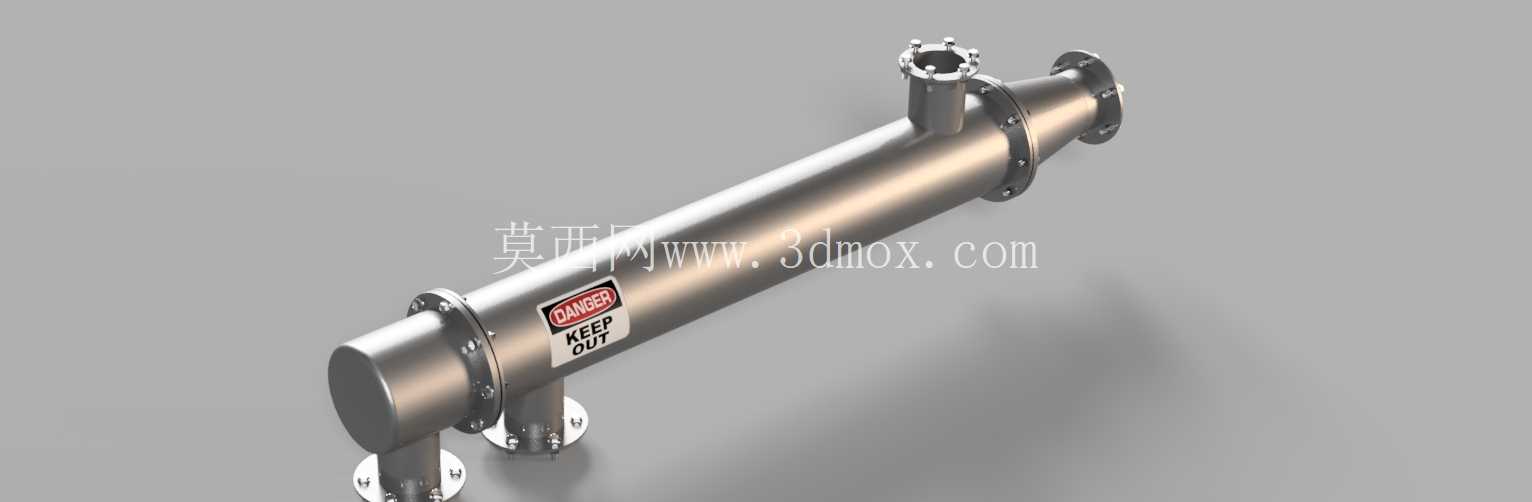

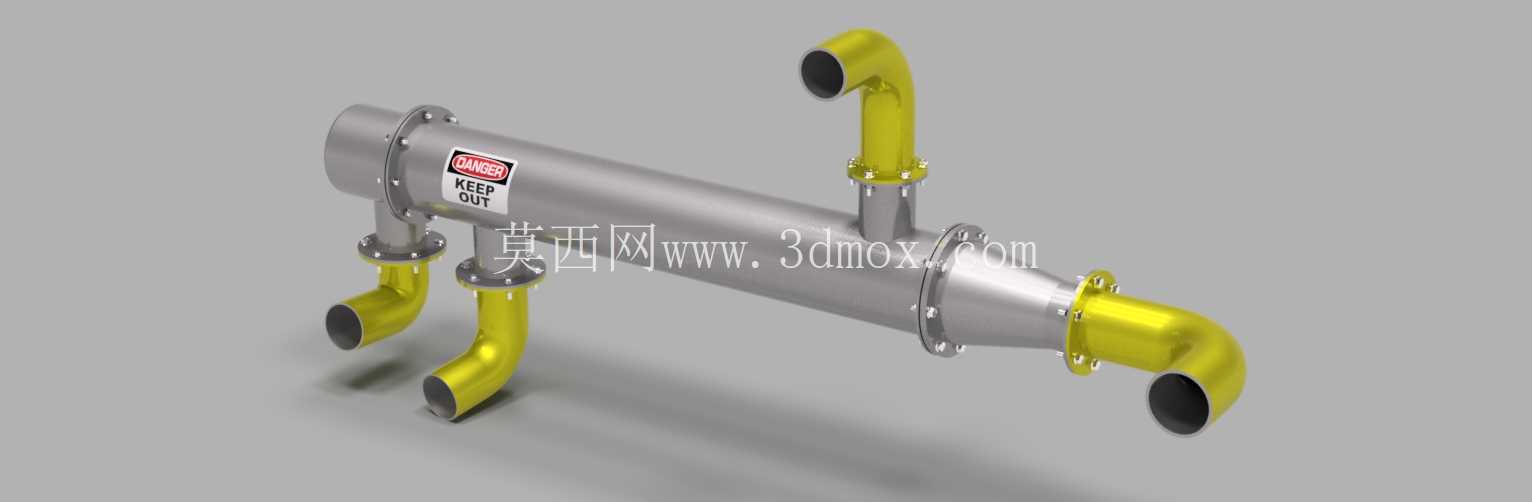

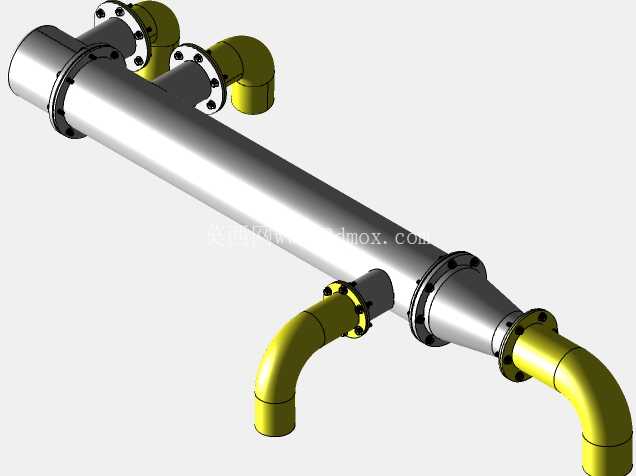

  壳体侧面设置多组不同通径的接管,分别对应热媒入口、热媒出口、冷媒入口、冷媒出口,接管端部同样采用法兰连接形式,可直接与现场工业管路对接,无需额外加工转接结构,降低现场安装的适配成本。其中壳体顶部设置的小通径接管可作为排气口使用,用于设备投运初期排出壳程内部积存的空气,避免气阻影响换热效率;底部对应位置的接管可作为排污口,在设备检修维护时排出壳程底部积存的杂质与残液,降低管路堵塞风险。壳体一端采用锥形变径结构,可实现介质的均匀导流,减少介质进入管程时的偏流现象,提升换热管内介质流速的均匀性,避免局部换热效率不足或局部流速过快造成的管壁冲蚀问题。

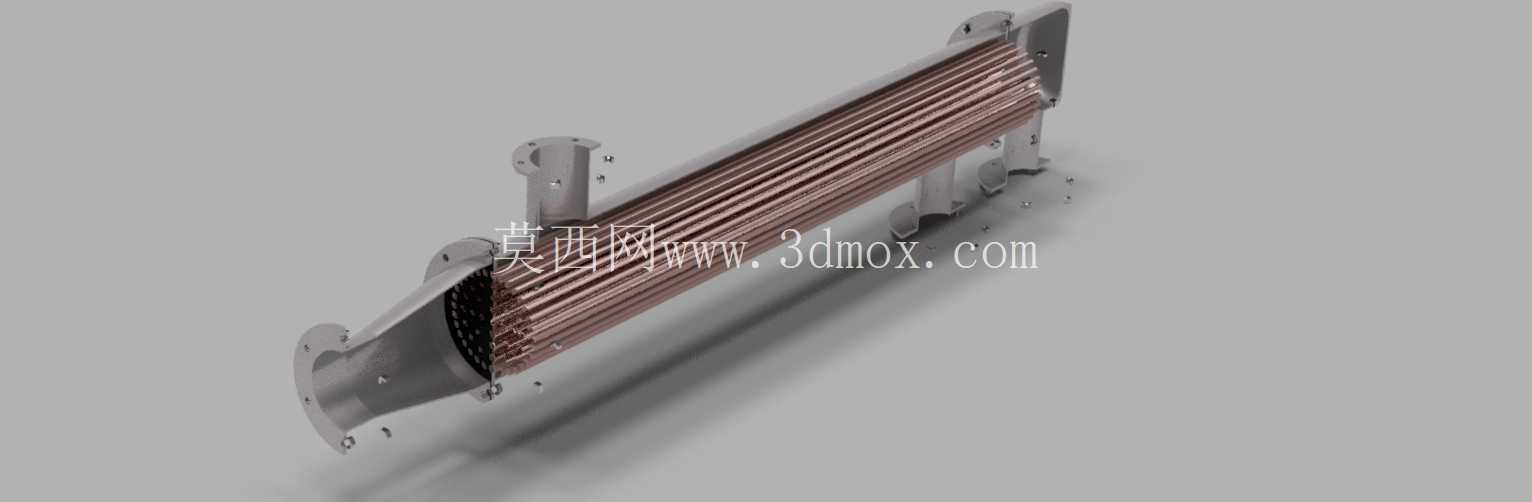

  从安装边界来看,设备底部设置两组带法兰的支撑支座,支座间距根据壳体长度与承重载荷匹配设计,可直接固定在混凝土基础或钢制设备支架上,安装时需保证设备整体水平度偏差在允许范围内,避免因倾斜造成壳程介质分布不均,影响换热效果。设备整体的外形尺寸可根据换热面积需求灵活调整,本次设计的结构在保证承压能力的前提下,尽可能压缩了设备的整体长度与径向尺寸,适配安装空间受限的工业现场场景。在功能实现层面,该结构通过壳程与管程的隔离设计,让两种不同温度的介质分别在壳程腔体与换热管内部流动,通过金属管壁完成热量传递,换热管与管板的连接采用胀接加焊接的复合工艺,可有效避免不同介质之间的串流问题,保证换热过程的稳定性。

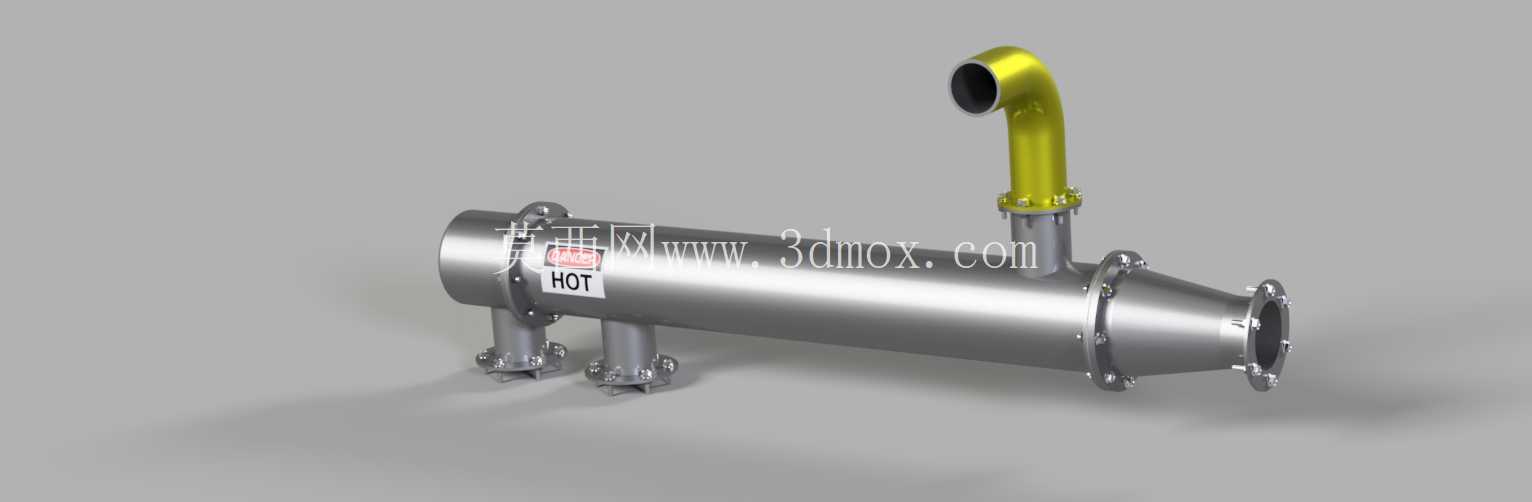

  壳体表面设置的安全警示标识,可提示现场运维人员注意设备内部的介质压力与温度风险,避免违规操作造成安全事故。在三维建模过程中,对法兰螺栓孔的位置度、接管的同轴度、支座的安装平面度均做了精确的公差匹配,所有密封面的粗糙度要求均按照承压设备的相关标准设定,模型可直接用于后续的工程出图、装配干涉校验以及安装模拟,帮助设计人员提前排查管路对接、安装空间预留等环节可能存在的问题,减少现场安装时的整改工作量。对于设备选型人员而言,可通过该模型直观了解设备的接口位置、安装尺寸,提前完成管路走向的规划与基础预埋件的设计,缩短项目的整体设计周期。在日常运维层面,该结构的端盖法兰为可拆卸设计,当设备运行一定周期后,可拆除端盖对换热管表面进行清洗除垢,恢复设备的换热效率,降低长期运行的能耗损失。
