啮合式双联传动齿轮三维结构设计

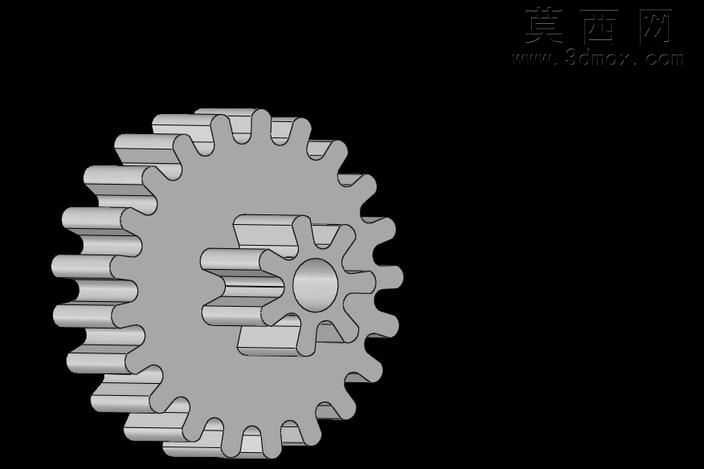

本作品为啮合式双联传动齿轮结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械传动齿轮的设计规范，先以齿廓渐开线方程为基准绘制精确的齿形轮廓，通过拉伸、阵列特征完成单个齿轮的齿部结构搭建，再结合轴孔、键槽的配合尺寸完成基体部分的建模，最终将大小两个不同模数、不同齿数的齿轮同轴整合为双联结构，同时搭配适配的啮合小齿轮完成装配校验。建模过程中对齿顶高、齿根高、齿距、压力角等核心参数做了精准把控，确保齿形啮合间隙符合传动设计要求，避免出现传动卡滞、干涉的问题。材质渲染上采用哑光金属质感的钢材材质，还原工业齿轮常用的45号钢表面质感，对齿面做了细微的粗糙度处理，轴孔部分做了适配装配的光滑面区分，整体渲染效果清晰展现齿轮的结构层次，齿部的轮廓细节、轴孔的安装结构、双联齿轮的层级差都能直观呈现。结构设计上，大齿轮负责低速大扭矩传动，小齿轮负责高速级传动，同轴布置的结构能够有效缩减传动机构的轴向占用空间，两个齿轮的啮合对位精准，齿面接触区域的重合度符合连续传动的设计要求，可用于小型减速机构、精密传动模组的结构参考。设计思路围绕通用机械传动的实际需求展开，摒弃冗余的装饰性结构，完全以传动功能实现为核心，建模时同步完成了装配干涉检查，确保大小齿轮与配套啮合齿轮在转动过程中无结构冲突，齿侧间隙控制在合理公差范围内，既能够保证传动的平稳性，也预留了合理的润滑容纳空间，整体模型结构完整，参数严谨，可用于机械传动教学演示、传动机构方案设计参考、三维装配场景搭建等场景，清晰展现了圆柱齿轮啮合传动的典型结构形式与双联齿轮的布置逻辑。
