农用塑料隧道铺设与金属箍安装作业设备

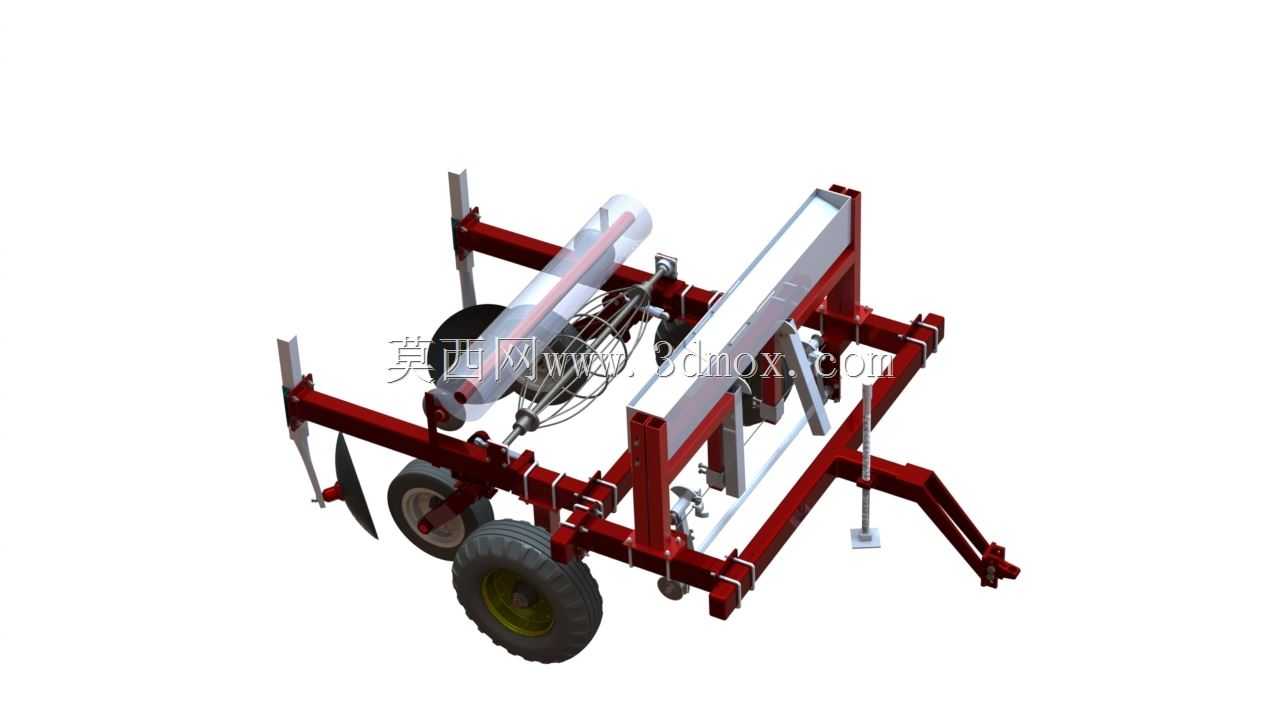

　　这款牵引式作业设备主要面向设施农业前期的拱棚搭建环节，适配露地地块的塑料小拱棚铺设作业，可替代传统人工完成拱棚金属箍固定、塑料膜展铺的连贯工序，解决人工作业时拱架间距不均、覆膜张紧度不一致、作业效率低下的痛点。设备整体采用牵引挂接结构，挂接点设置在机架前端，可与常规农用动力机具后挂接点位匹配，挂接端预留了调节间隙，适配不同高度的牵引接口，作业时可随动力设备沿垄向直行，轮组采用大直径农用橡胶轮胎，胎面设置加深防滑纹路，可在松软耕地、略有起伏的田间地块平稳行进，避免作业时机架倾斜导致的铺设偏移。机架主体采用矩形型钢焊接成型，整体框架做了横向与斜向的加强筋布置，可承受田间作业时的颠簸载荷，避免长期使用后出现框架变形。

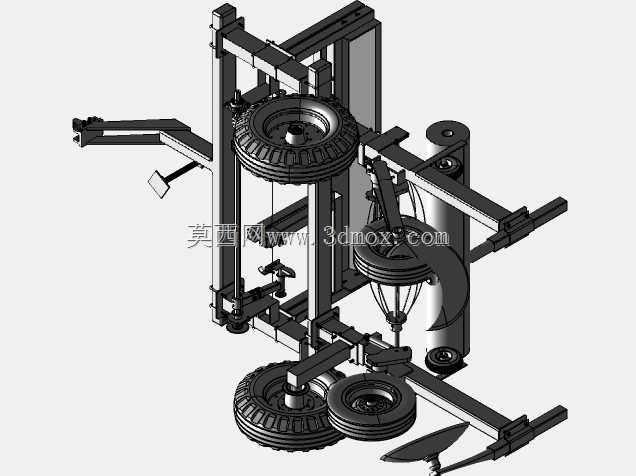

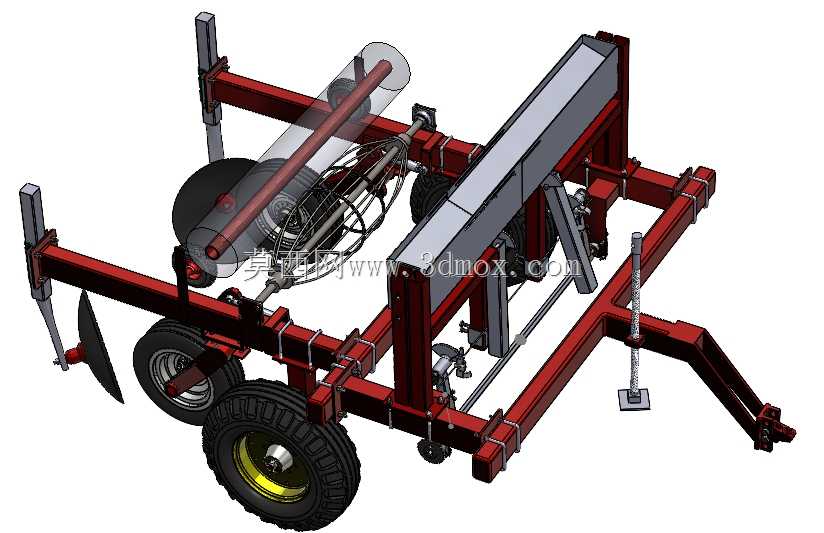

　　设备上集成了两套核心作业单元，分别对应金属箍安装与塑料膜铺设工序，两套单元沿作业行进方向依次布置，金属箍安装单元设置在靠近机架前端的位置，配套有箍件存储料架与下压定位机构，料架可容纳一定数量的金属箍件，作业时随设备行进，定位机构可将金属箍精准压入垄侧土壤，固定拱棚的支撑骨架，下压行程可根据垄高、土壤紧实度做调节，避免箍件插入过深损伤垄体，或是插入过浅导致骨架固定不稳。塑料膜铺设单元设置在金属箍安装单元后方，配套有膜卷安装轴、展膜导辊与侧边压膜轮，膜卷安装轴采用快拆结构，可快速更换不同幅宽的塑料膜卷，适配不同跨度的拱棚铺设需求，展膜导辊表面做了光滑处理，避免展膜过程中刮损塑料膜，压膜轮设置在机架两侧，

　　可随设备行进将展开的塑料膜侧边压入垄沟土壤，完成膜边固定，压膜轮的压紧力可通过弹簧调节机构调整，适配不同土壤湿度的作业场景，土壤偏湿时降低压紧力避免黏土，土壤偏干时增大压紧力保证膜边压入深度足够。设备还配套有侧边支撑与驻车支腿，非作业状态下支腿放下可稳定支撑设备，避免停放时出现侧翻，支腿高度可调节，适配不同停放场地的地面高差。整机的作业宽度可根据垄距做横向调节，各作业单元的安装位置都预留了长条形调节孔，可根据不同地区的拱棚种植农艺要求，调整箍件安装间距、覆膜幅宽、压膜位置等参数，适配蔬菜、瓜果等多种作物的小拱棚种植需求。从结构设计逻辑来看，这款设备将原本需要多人配合的多道工序整合到同一台牵引机具上，

　　作业时仅需一名操作人员操控动力设备，辅以少量人员补充物料即可完成连续作业，相比人工作业可大幅降低拱棚搭建的劳动强度，同时保证每一段拱棚的骨架间距、覆膜张紧度保持一致，提升拱棚搭建的标准化程度。设备的所有转动部位都配套了密封式轴承，可阻挡田间尘土、泥水进入轴承内部，降低日常维护的频次，外露的钢结构件都做了防锈涂装处理，可适应田间高湿、多尘土的作业环境，延长设备的使用寿命。在安装边界方面，设备挂接后整体长度控制在常规牵引机具的后悬允许范围内，作业时的转弯半径适配田间地块的常规掉头宽度，轮距可根据常见的垄距规格调整，避免作业时轮胎碾压垄体，损伤已播种的地块。
