曲柄连杆传动机构三维结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870925
  • 曲柄连杆传动机构三维结构设计
  • 曲柄连杆传动机构三维结构设计
  • 曲柄连杆传动机构三维结构设计
  • 曲柄连杆传动机构三维结构设计
  • 曲柄连杆传动机构三维结构设计

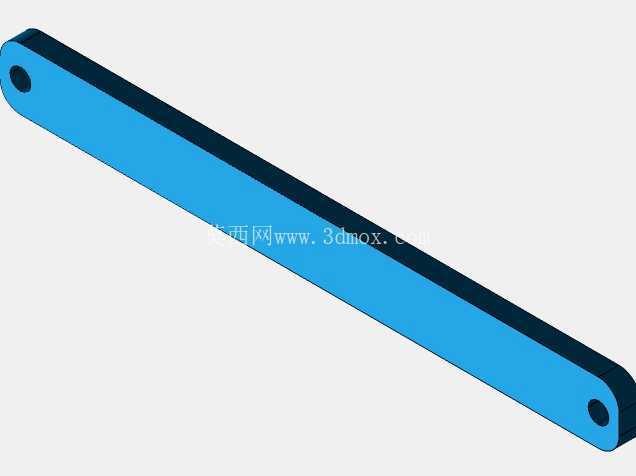

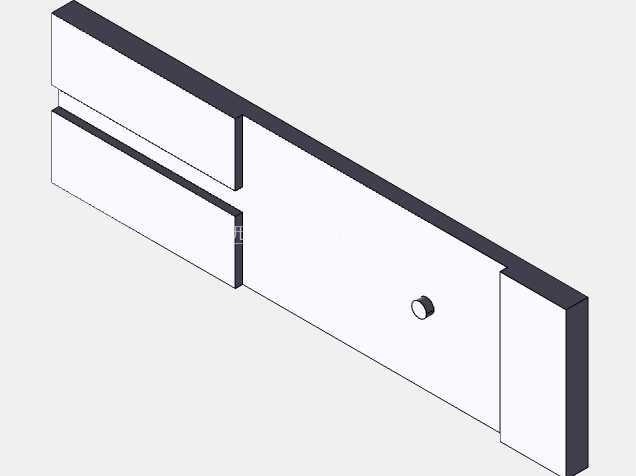

  曲柄部分的回转中心孔与驱动轴的配合选用H7/k6的过渡配合,既保证传动过程中不会出现间隙晃动,也方便后期维护拆卸,曲柄的偏心距直接决定了连杆带动滑块的行程长度,设计时根据目标设备的行程需求调整偏心距参数,不需要额外增加行程放大结构就能满足常规工位的行程要求。连杆两端的铰接孔都预留了轴承安装位,实际装配时需要加装自润滑铜套或者深沟球轴承,降低铰接位置的摩擦损耗,避免长时间高速运转后出现铰接间隙过大导致的运动精度下降问题。这套曲柄连杆传动结构,是各类需要实现回转运动与直线往复运动相互转换设备里的核心执行单元,日常在冲压设备、小型往复泵、内燃机配气机构、自动化送料工位里都能见到同原理的结构落地。从实际装配逻辑来看,整个组件的安装基准是底部的长条形安装基板,基板上预留的定位销孔是整套机构装配的第一基准,安装时需要先将基板通过螺栓固定在设备的安装台面上,保证基板平面与设备运动方向的平行度误差控制在0.1mm/m以内,避免后续运动出现卡滞。

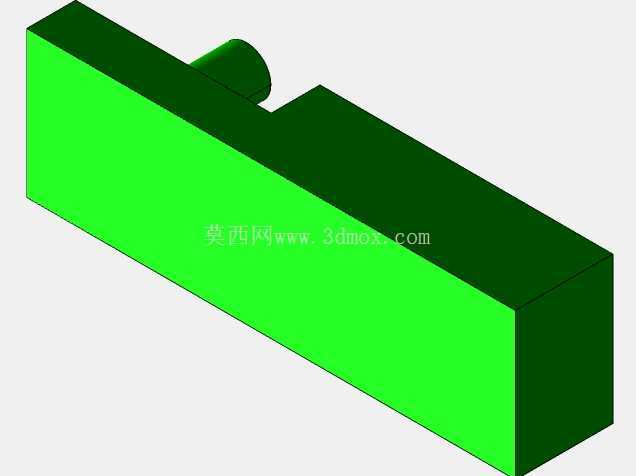

  滑块部分与基板上的导向槽采用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证滑块能沿着导向槽顺畅往复滑动,也不会因为间隙过大出现运动过程中的偏摆,导向槽的长度比滑块最大行程多出10mm的安全余量,防止机构超程运行时滑块脱出导向槽。从设计思路上来说,这套结构没有采用复杂的异形结构,所有板件都可以通过常规的激光切割、铣削加工完成,不需要开模或者特殊加工工艺,加工成本低,后期替换配件也很方便,适合小批量设备改装或者教学演示场景使用。

  在实际选型适配的时候,需要根据驱动端的转速、输出扭矩来调整曲柄和连杆的板材厚度,转速超过300r/min的应用场景下,需要对曲柄做动平衡校正,避免高速运转时产生过大的振动影响整套设备的运行稳定性;如果是用于大负载的冲压工位,需要将连杆与曲柄、滑块的铰接销轴更换为调质处理的40Cr材质,提升铰接位置的抗剪切强度,避免大负载下销轴出现变形断裂。安装边界方面,整套机构在基板上的投影宽度由曲柄的最大回转直径决定,长度方向需要预留滑块伸出最大行程后的空间,垂直方向的高度需要考虑驱动轴的安装高度以及曲柄回转时的最高位置,避免和设备上的其他零部件产生运动干涉。

  这套结构的运动逻辑非常成熟,通过调整曲柄的回转角度,就能精准控制滑块的往复运动位置,在自动化送料工位上可以配合传感器实现定点停料,在小型往复泵上可以通过调整驱动转速来控制泵送流量,不需要额外增加复杂的控制结构就能实现稳定的运动输出。结构上没有易损的复杂零件,日常维护只需要定期在铰接位置和导向槽内加注润滑脂,就能保证长时间无故障运行,对于刚接触机械结构设计的从业者来说,这套结构也可以作为运动转换机构的基础参考,通过调整各部件的尺寸参数,就能衍生出适配不同工况的传动方案。
