越南农用手扶式短途转运拖拉机结构

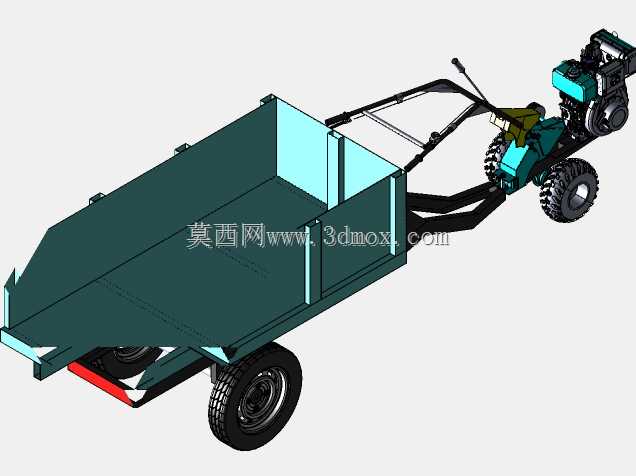

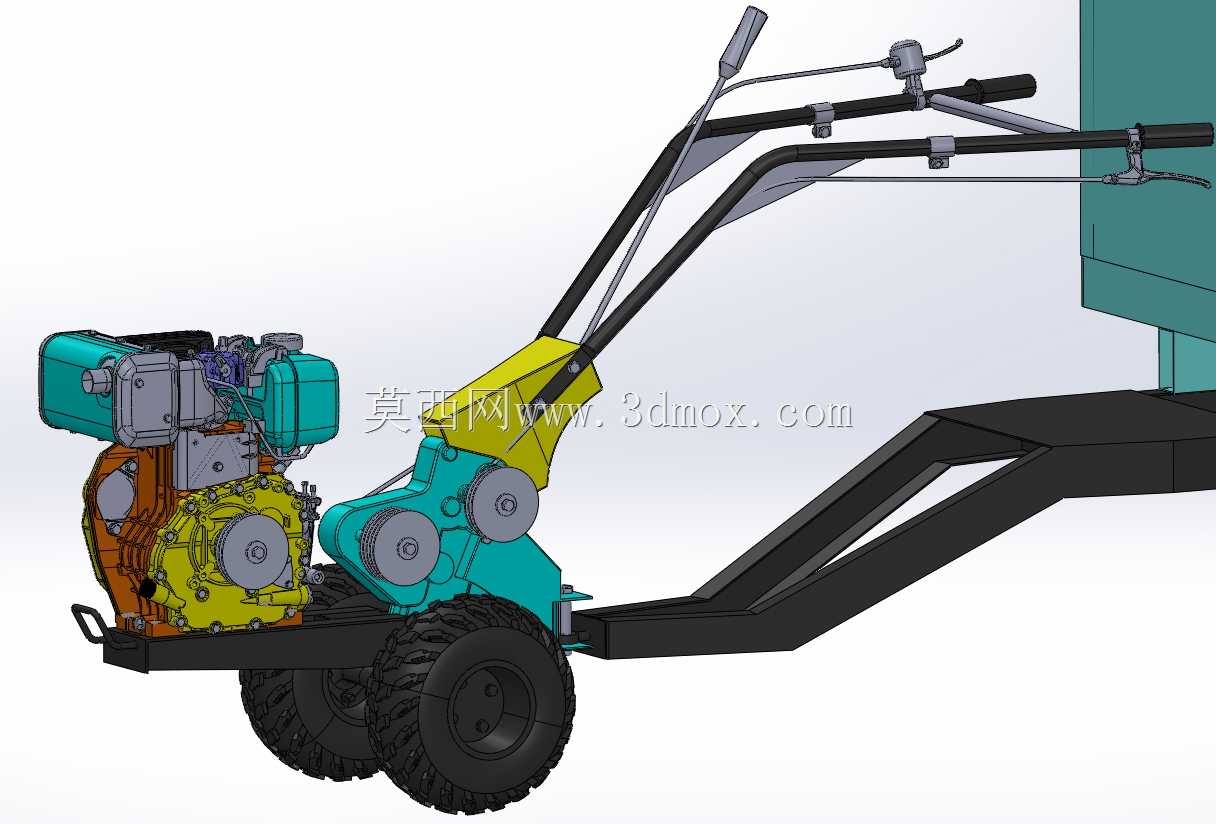

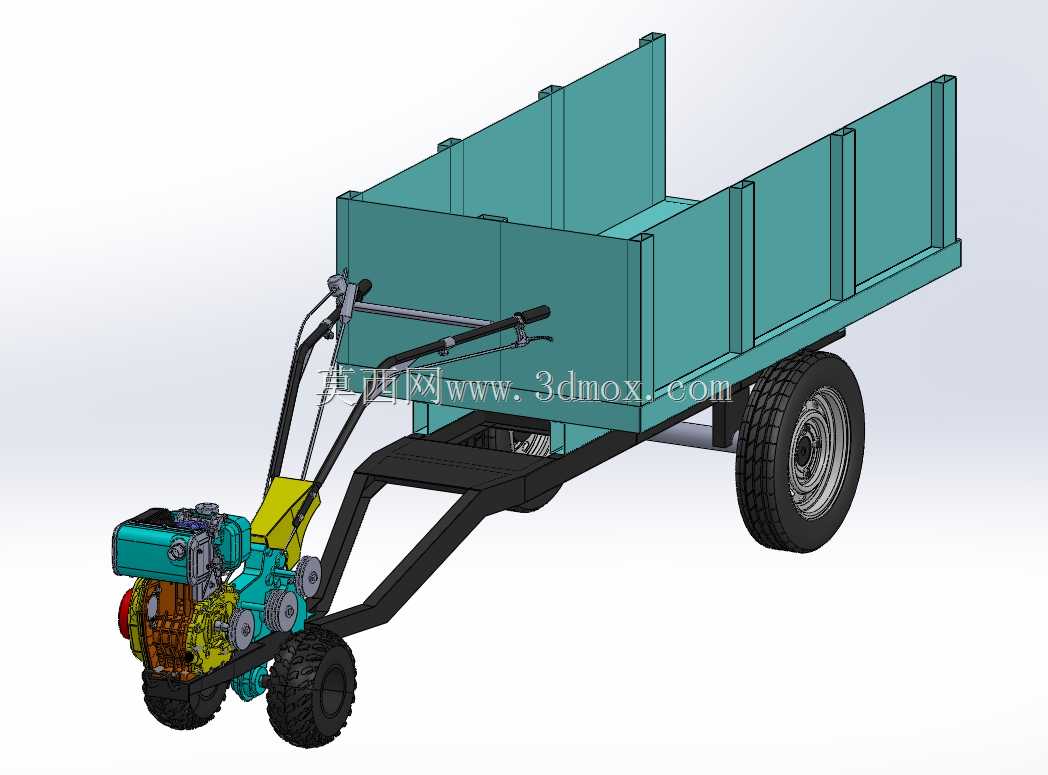

　　这款手扶式转运设备主要适配越南乡村地区的零散物资转运需求，覆盖田间地头农资转运、乡村散户建材短驳、集市农副货品运输等多个高频使用场景，针对当地道路狭窄、铺装率低、作业地块零散的实际使用环境做了结构适配。从功能配置来看，动力端采用单缸柴油动力单元，通过带传动与齿轮减速结构将动力输出至前轮，传动路径做了简化设计，减少复杂传动部件在高粉尘、泥泞环境下的故障概率，手把位置集成离合、油门、制动操控构件，操作人员步行跟随操控，转向时通过手把施力带动前轮偏转，狭窄田埂、村道的通过性远优于四轮农用车辆。承载部分采用栏板式焊接货厢，厢板为薄壁钢板折弯焊接结构，三边厢板做了加强筋压型处理，避免满载散货时出现厢板鼓胀变形，

　　货厢底部通过U型螺栓与车架纵梁刚性连接，车架采用矩形钢管焊接成型，从动力舱位置向后延伸形成承托框架，后轮采用单轴双轮配置，轮胎选用大花纹农用越野轮胎，在泥泞、松软土路的抓地表现更好，可适配雨季田间的非硬化路面通行。设计阶段优先考虑了乡村场景的维修便利性，所有连接紧固件均采用通用标准件，动力单元、传动轮系的安装位置预留了足够的拆装操作空间，日常维护时不需要复杂专用工具即可完成滤芯更换、皮带张紧、制动间隙调整等常规保养操作。尺寸边界上，整车长度控制在3.2米以内，宽度控制在1.2米区间，货厢内部有效承载长度约1.8米、宽度约1.1米、栏板高度约0.5米，额定承载状态下整车重心高度控制在0.8米以内，避免坡地通行时出现侧翻风险，

　　手把高度适配1.6-1.75米身高的操作人员步行操控，长时间作业不易产生过度疲劳。车架与动力单元的连接位置设置了简易橡胶减震垫，减少柴油发动机运行时的振动直接传递至手把与货厢，降低操控端的振感，同时避免货厢内装载的易碎货品因持续振动出现破损。后轮轴采用整体式实心轴结构，轮毂与轴体通过键连接传递载荷，轴承选用密封型深沟球轴承，可阻挡田间泥水、粉尘进入轴承滚道，延长润滑维护周期。货厢尾部未设置复杂的自卸机构，采用人工开启厢板卸货的方式，进一步降低结构复杂度与制造成本，适配散户用户的采购预算，同时减少液压自卸部件带来的故障点，在缺乏专业维修网点的乡村区域使用时，设备的全生命周期使用成本更低。转向连接部位采用销轴铰接结构，

　　预留了足够的转向角度，最小转弯半径可控制在2米以内，在宽度不足2米的村道、田埂上可完成原地转向操作，不需要额外的倒车调整空间。动力单元外侧设置了简易的钣金防护罩，避免田间作业时秸秆、杂草卷入传动皮带与飞轮部位，同时可阻挡雨天泥水飞溅到动力部件表面，减少部件锈蚀概率。制动系统采用鼓式制动结构，作用于后轮轴，制动手柄设置在手把位置，操作人员捏下手柄即可通过拉线带动制动蹄片张开实现制动，坡道停靠时可通过锁止机构将制动手柄固定，避免车辆出现溜坡风险。
