五立方容量环卫吸污作业车辆结构

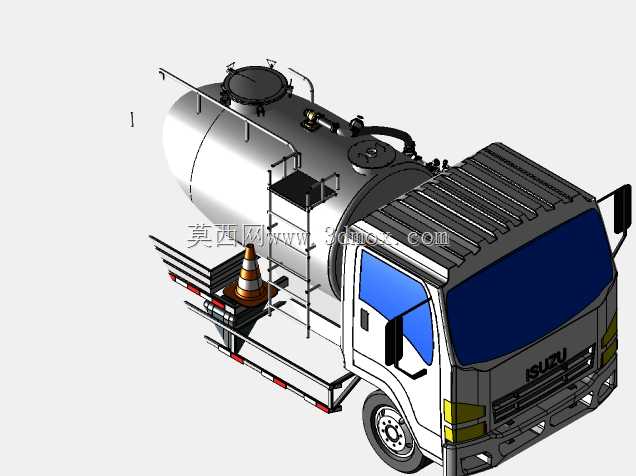

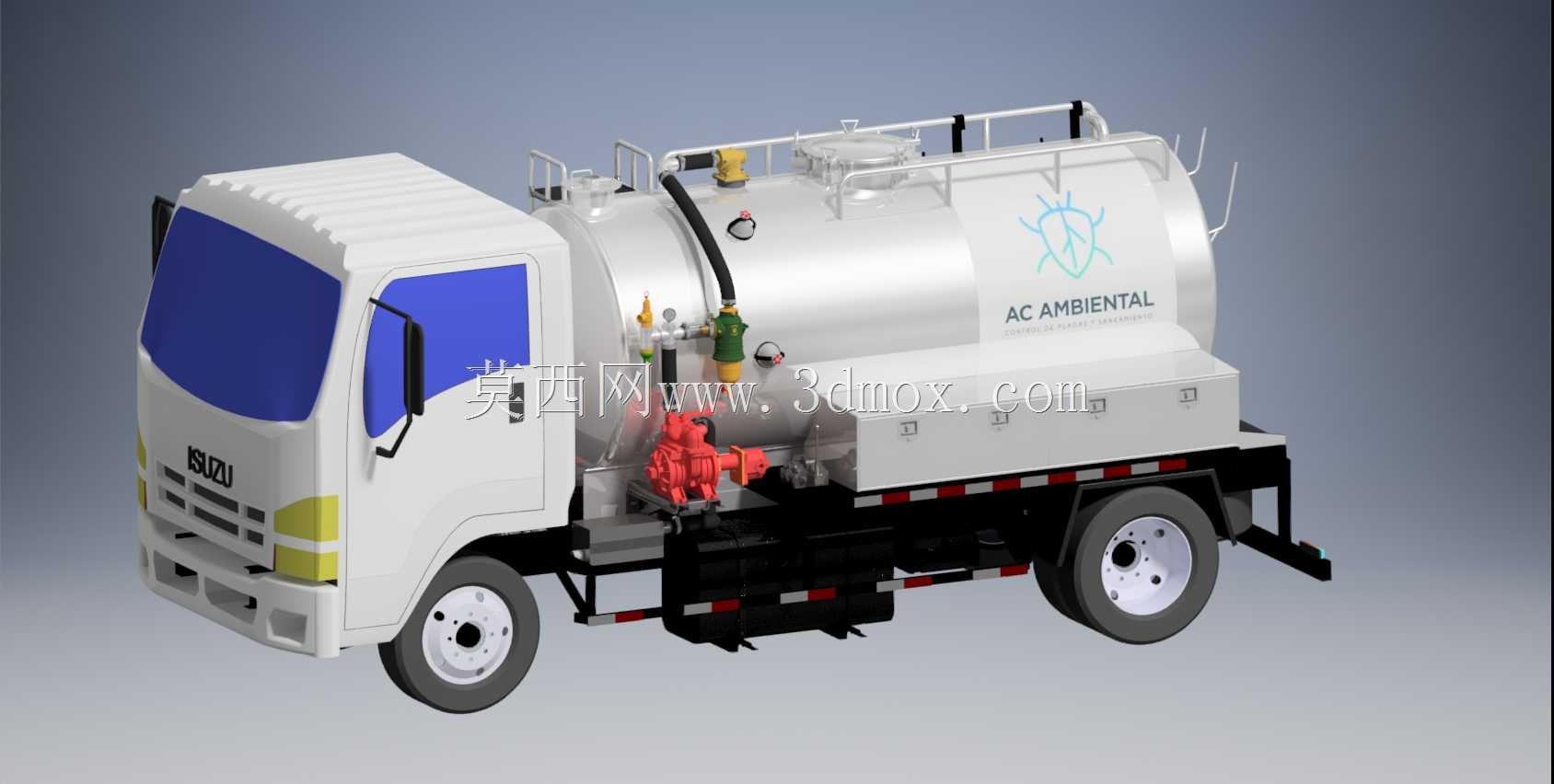

　　这款5立方吸污车的三维结构，核心围绕城镇环卫、物业管网、工矿企业排污场景的实际作业需求搭建，区别于常规货运车辆的改装逻辑，从底盘选型阶段就已经匹配了上装作业的载荷分布要求。首先看底盘部分，选用的是轻卡类商用底盘，轴距适配3.3米级短轴规格，整车总长控制在6米以内，满足老城区窄巷、小区内部道路的转弯通行需求，最小转弯半径不超过7米，避免常规长轴作业车无法深入狭窄作业区域的痛点。底盘的副梁部分做了加强处理，上装罐体的安装支座直接与副梁通过高强度螺栓连接，支座位置避开了底盘原有管线、燃油箱、储气筒的布置区域，安装时不需要对底盘原有结构做破坏性切割，符合专用车上装改装的通用规范。罐体部分是整个设备的核心承载结构，采用卧式圆柱形筒体设计，

　　筒体直径1.6米，直段长度2.8米，两端采用标准椭圆封头，相比方形罐体承压能力更强，抽排作业时罐体内负压可达0.09MPa，不会出现罐体吸瘪变形的问题。筒体顶部设置了人孔、防溢阀、真空表接口，人孔直径500mm，方便后期进入罐体内部清理淤积的硬质杂物，防溢阀采用浮球式结构，当罐内液位达到额定容积的90%时自动关闭吸气通道，防止污水进入真空泵造成设备损坏。罐体侧面布置了吸排管路系统，主吸入口直径100mm，配备快换接头，可以快速对接不同长度的吸污软管，管路转角处全部采用大曲率半径的弯头，减少污水流动阻力，避免大颗粒杂物在弯头处卡堵。真空泵采用车载取力器驱动，取力接口直接匹配变速箱侧部的取力窗口，不需要额外加装传动支架，

　　传动效率比皮带传动结构高15%以上，泵体与罐体之间设置了油气分离器、水汽分离器，减少泵体磨损，延长设备维护周期。罐体后部设置了大尺寸排污口，直径400mm，采用液压锁紧结构，排污时可以通过罐体尾部的举升油缸将罐体顶起最大45度角，依靠重力快速排空罐内淤积的污泥、杂物，相比单纯靠真空泵压排的结构，排净率更高，不会在罐底残留半固态污物。车身侧面的操作平台采用防滑花纹钢板制作，平台宽度350mm，周边设置了高度900mm的安全护栏，操作人员在顶部接换吸污管、检查阀门时可以有稳定的站立空间，护栏底部设置了踢脚板，防止工具、小零件从平台掉落。管路系统的阀门全部采用手柄式球阀，布置位置距离操作平台的垂直高度不超过1.5米，

　　操作人员站在地面或者平台上就可以完成所有阀门的开关操作，不需要攀爬至罐体上部。车辆侧部、后部按照机动车运行安全技术条件的要求，粘贴了红白反光标识，后部设置了防护栏，防止小型车辆、非机动车钻入车底。从建模细节来看，所有管线的固定卡箍位置都做了还原，卡箍间距控制在800mm以内，避免车辆行驶过程中管路晃动磨损；罐体与底盘之间的缓冲垫采用橡胶材质，厚度20mm，减少行驶过程中罐体与副梁之间的刚性冲击，降低焊缝开裂的风险。这款结构在设计时充分考虑了日常维护的便利性，真空泵、油气分离器、阀门等易损件的布置位置都预留了足够的操作空间，更换滤芯、检修阀门时不需要拆卸周边其他部件，单人即可完成常规维护作业。针对北方冬季作业场景，罐体外部预留了保温层安装空间，厚度可根据作业区域最低温度温度选择50mm或者100mm的聚氨酯保温层，防止罐内污水在运输过程中结冰堵塞管路。吸污软管的存放架设置在罐体右侧，长度可以容纳4根总长20米的100mm口径吸污管，作业时不需要额外携带软管存放装置，取放方便。整车的载荷分布经过校核，满载时前轴载荷占比35%，后轴载荷占比65%，符合轻卡底盘的载荷分配要求，不会出现轴荷超载导致的制动性能下降、轮胎异常磨损问题。转向系统、制动系统全部沿用底盘原厂配置，上装改装没有改动原车的转向、制动管路，保证车辆行驶的可靠性。
