单轴双轴通用型栏板货运拖挂车架结构

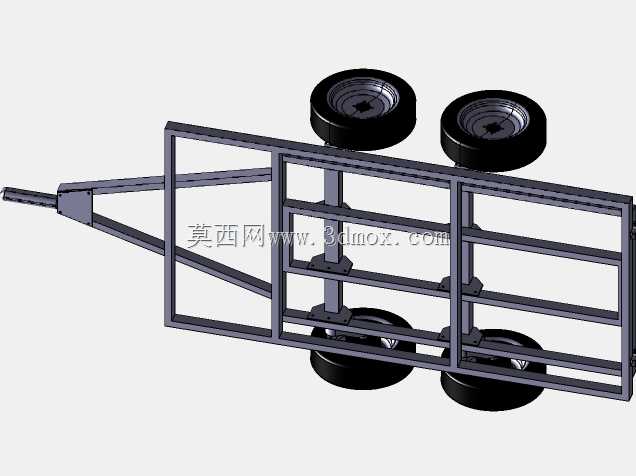

　　该拖车架结构面向厂区内物料转运、短途轻型货运、农用机具拖挂等场景设计，可适配单轴、双轴两种行走配置，满足不同载重等级的使用需求。从结构设计逻辑来看，整体采用矩形钢管拼焊形成框架式承载主体，主梁沿牵引方向通长布置，横梁按等间距排布形成格栅式承载面，既保证了整体抗弯抗扭刚度，又尽可能降低了车架自重，避免冗余材料带来的无效负载。牵引端采用三角斜撑加强结构，将牵引点的拉力、转向过程中的侧向力均匀分散到两侧主梁上，避免牵引连接部位出现应力集中导致的焊缝开裂或结构变形，牵引连接座预留了通用销孔尺寸，可适配多数轻型牵引车、农用拖拉机的牵引接口，无需额外改制连接部件。行走机构的安装支座直接焊接在主梁下方，单轴配置时支座布置在车架重心偏后位置，

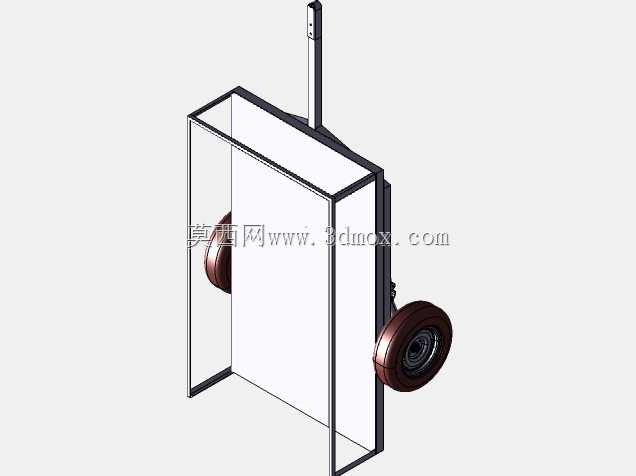

　　保证行驶过程中轴荷分配合理，转向时不会出现车头翘起或甩尾的情况；双轴配置时两组轮轴按固定轴距排布，平衡梁结构可保证在不平整路面行驶时四个车轮均能贴合地面，减少单个车轮的负载冲击，避免车架因局部受力过大产生形变。车架两侧预留了栏板安装孔位，可根据实际运输需求加装金属栏板、平板底板或者专用物料固定支架，运输散料时可加高栏板防止物料洒落，运输整托设备时可拆除栏板形成纯平板承载面，适配不同类型的货物装载需求。从安装边界来看，车架整体宽度符合道路通行对于轻型拖挂的宽度限制，牵引架长度满足转向时的内轮差要求，不会出现牵引车与挂车在大角度转向时发生干涉的情况；车轮安装位预留了足够的跳动空间，即使在颠簸路面行驶时，轮胎上下跳动也不会与车架横梁、

　　底部斜撑发生剐蹭。结构设计过程中充分考虑了焊接工艺的可行性，所有管材拼接位置均预留了足够的焊接操作空间，无需特殊工装即可完成拼焊作业，后期维护时如果出现局部管材变形，可直接切割更换对应段的型材，无需整体报废车架。轮轴安装位的同轴度、平面度在设计时给出了明确的公差要求，避免装配后出现车轮偏磨、行驶跑偏的问题；牵引销孔的位置度公差严格控制，保证挂车行驶过程中不会出现横向摆动。对于不同载重需求的使用场景，可通过更换不同壁厚的矩形管材、调整横梁排布密度来调整车架承载能力，基础款结构可满足1吨以内的轻型物料转运需求，加厚管材、增加斜撑的配置版本可承载3吨以内的整托货物，适配厂区周转、农资运输、工程现场小型机具转运等多种实际工况。

　　车架表面未设置多余的装饰性结构，所有外露型材端面均做封堵处理，避免长期使用过程中管材内部进水锈蚀，延长整体结构的使用寿命；各个连接节点的焊缝均采用连续角焊缝，焊后打磨余高避免应力集中，关键受力位置额外增加三角加强板，提升交变载荷下的结构疲劳强度。
