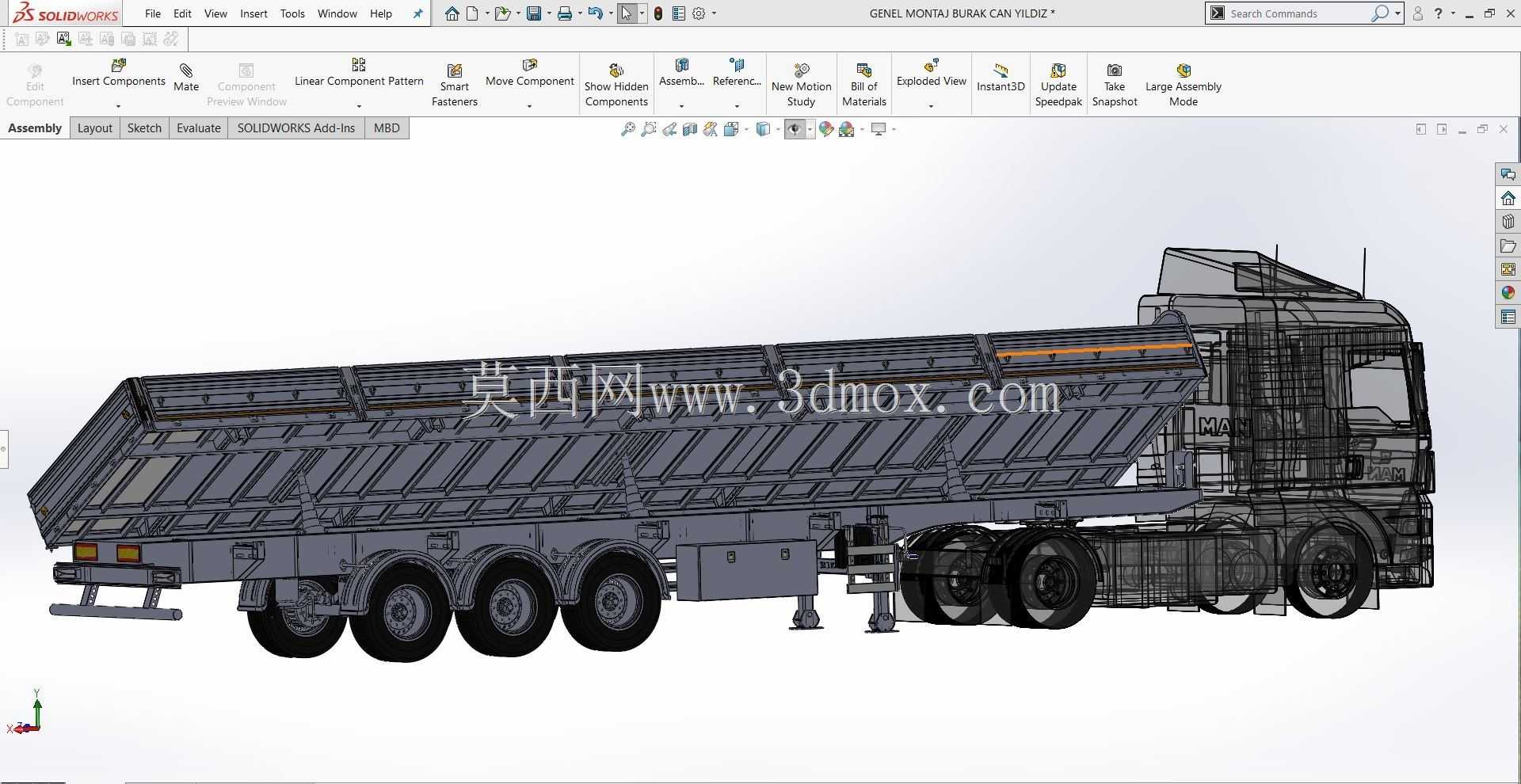

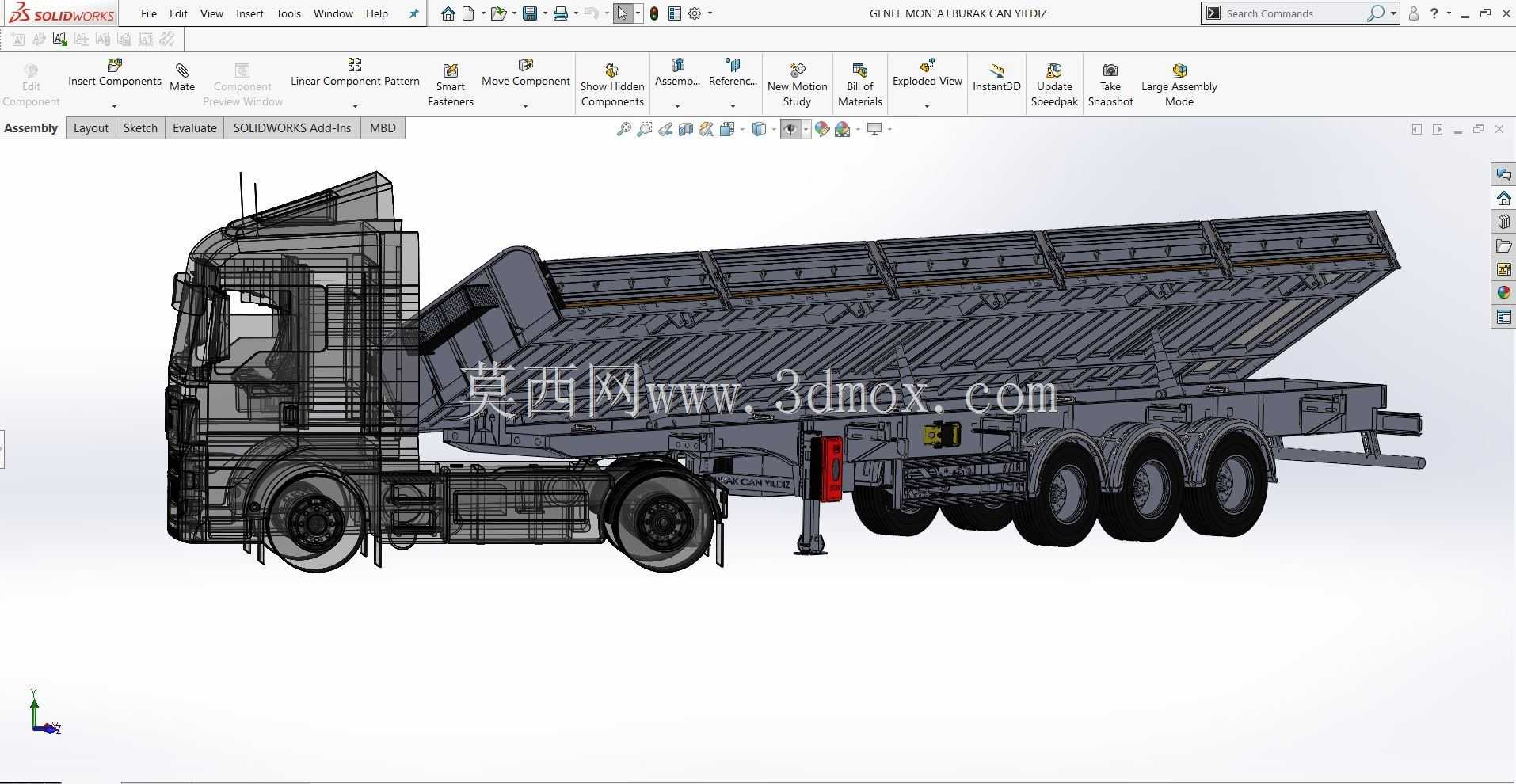

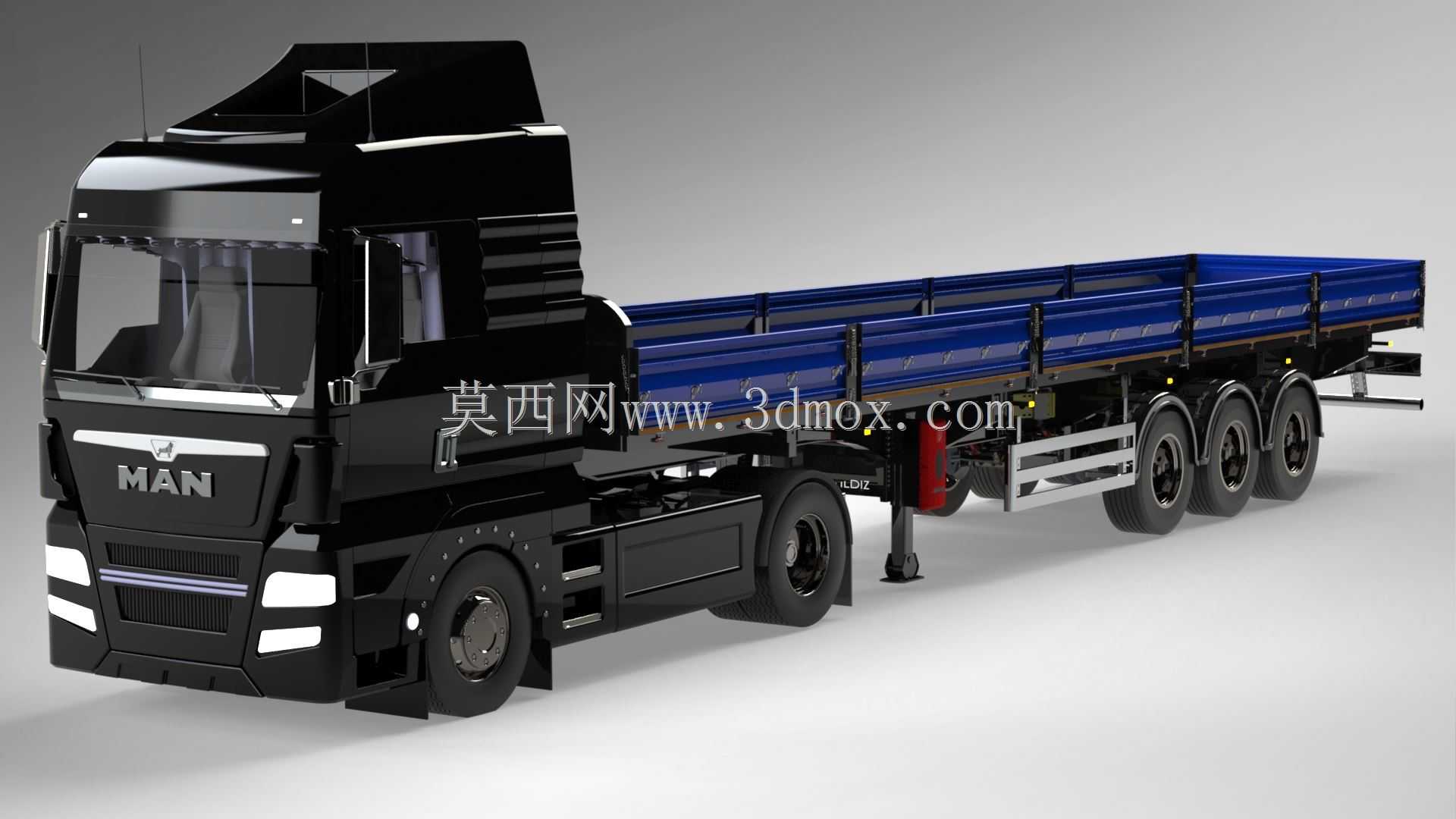

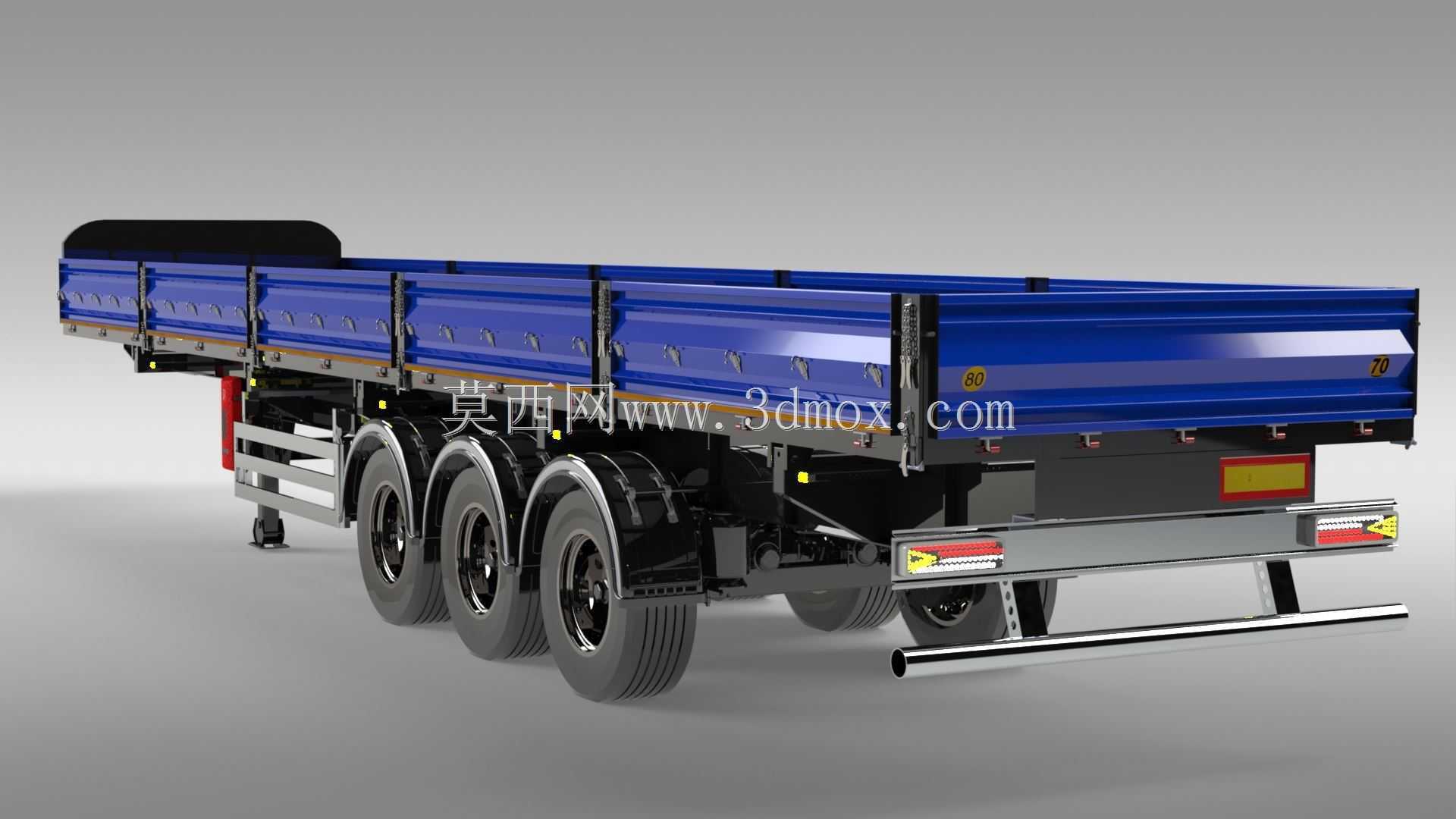

三轴侧翻式半挂货运自卸拖车结构

　　这款侧翻式半挂拖车主要面向散装物料公路转运场景，常见于砂石料场、基建工地、粮食收储点、矿山短途接驳等作业环境，核心用途是通过侧向举升动作实现货厢内散装物料的快速单侧卸载，相比后翻式自卸挂车，侧翻结构对卸载场地的纵向长度要求更低，适合在空间局促的卸料点、并排堆料的货场完成卸货作业，无需长距离倒车调整车位，在多车位并行卸料的散货中转站适配性更强。

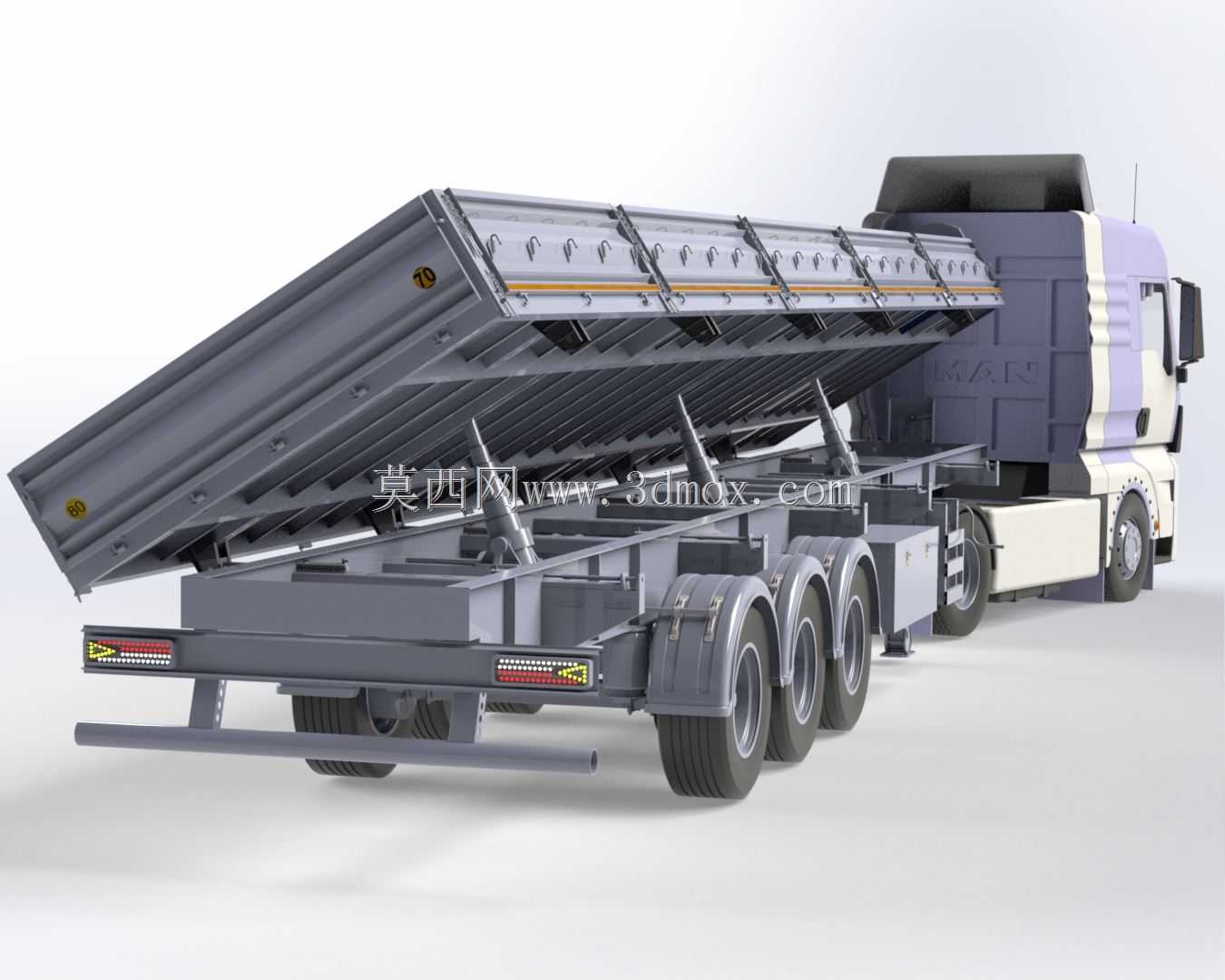

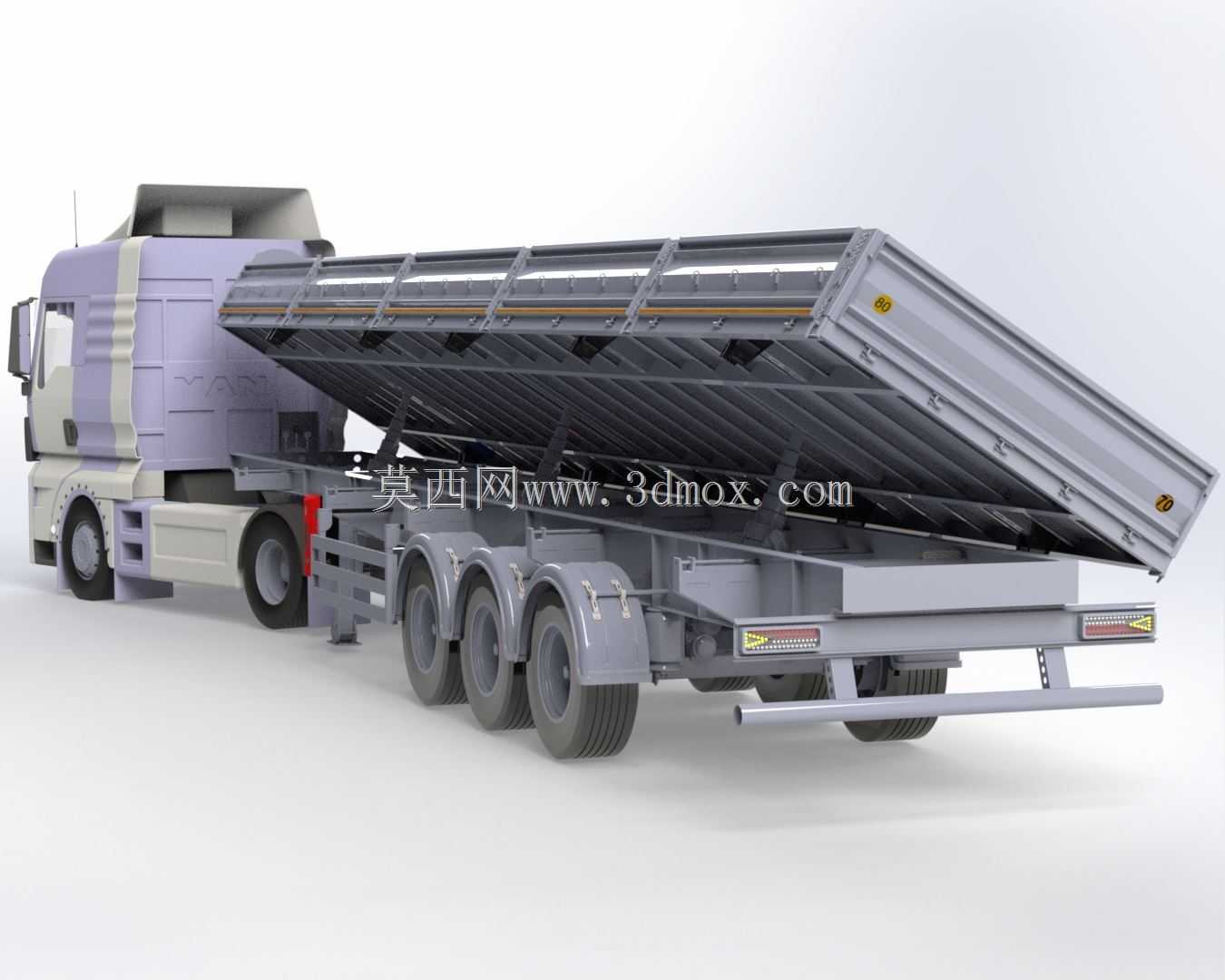

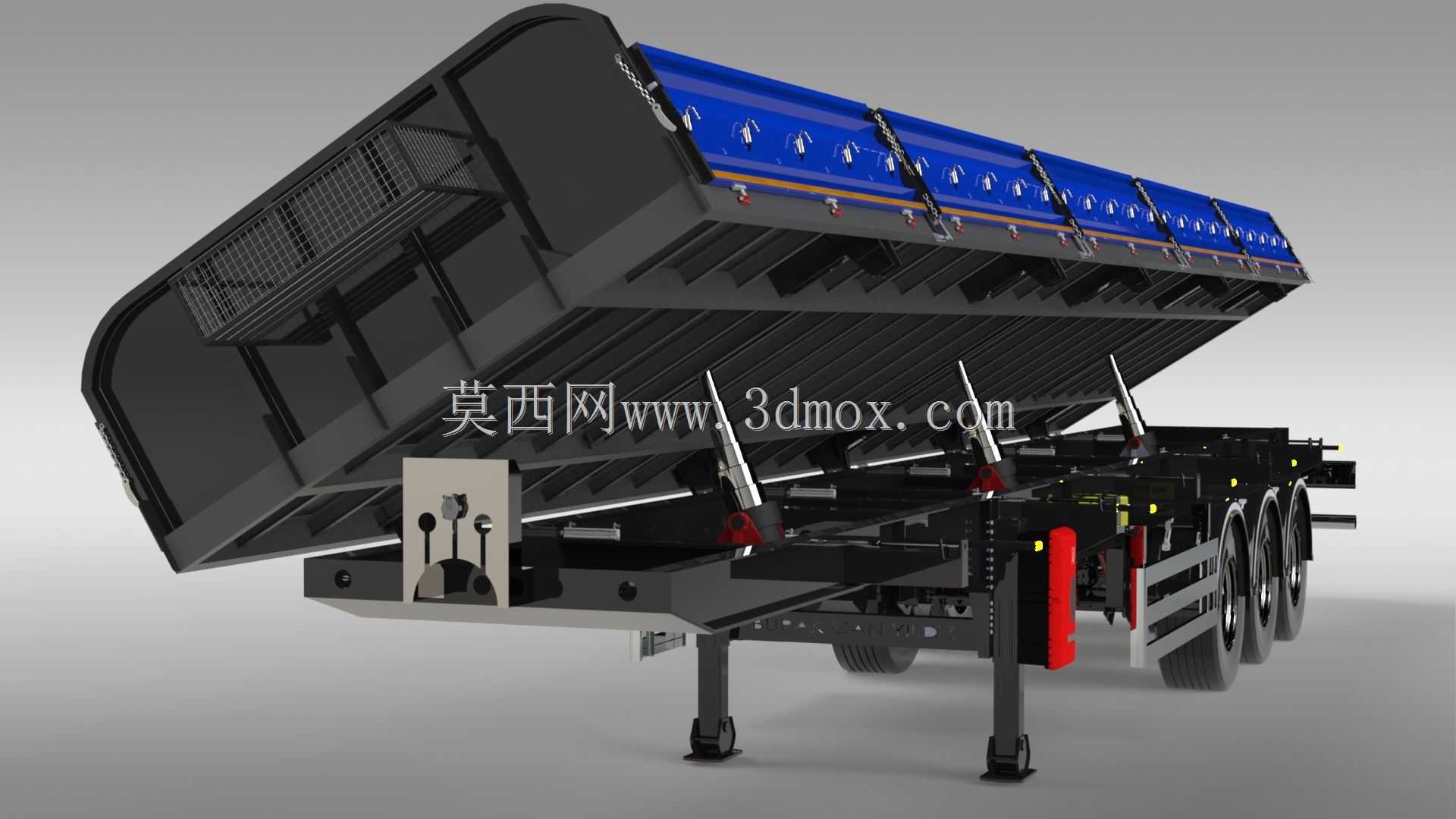

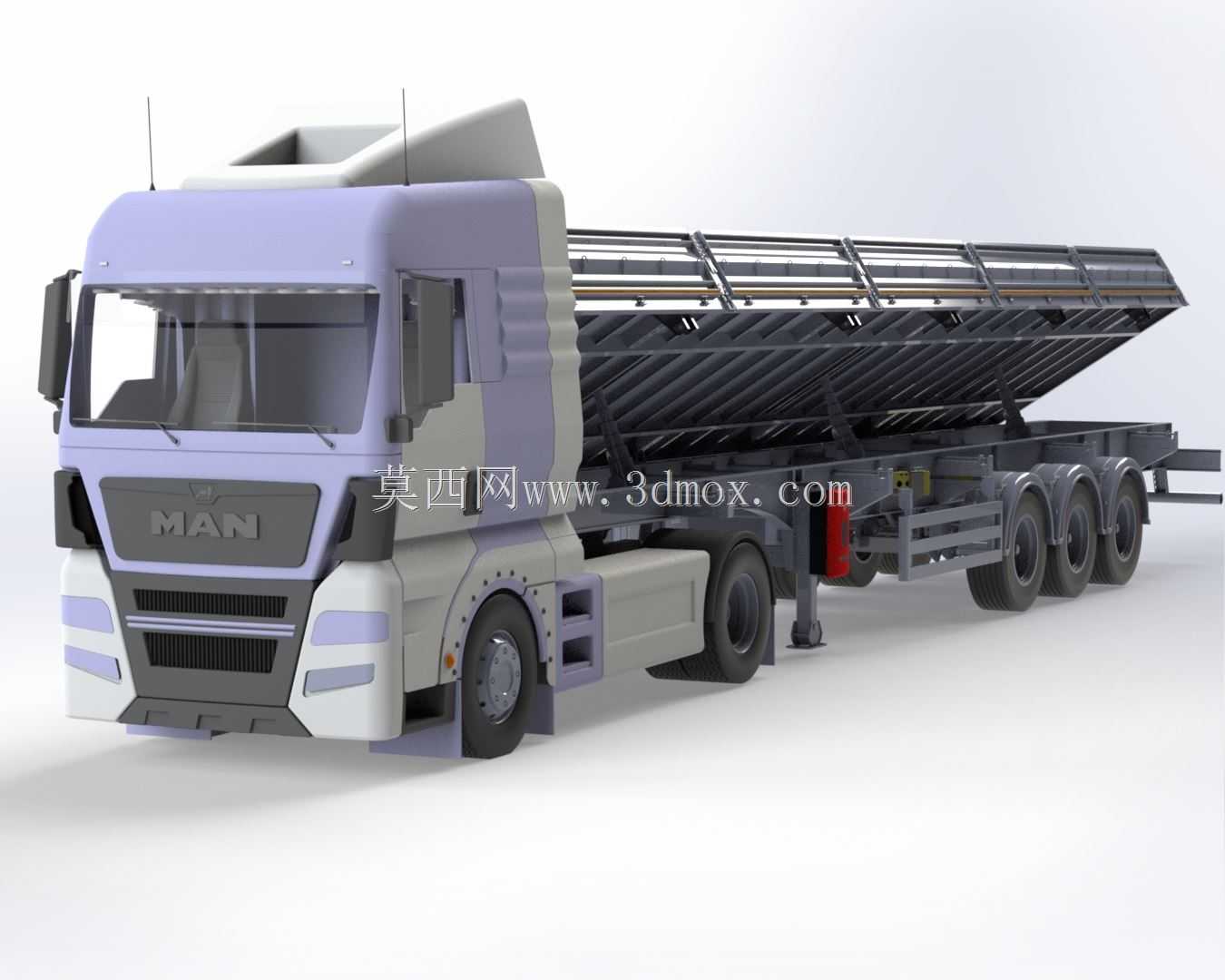

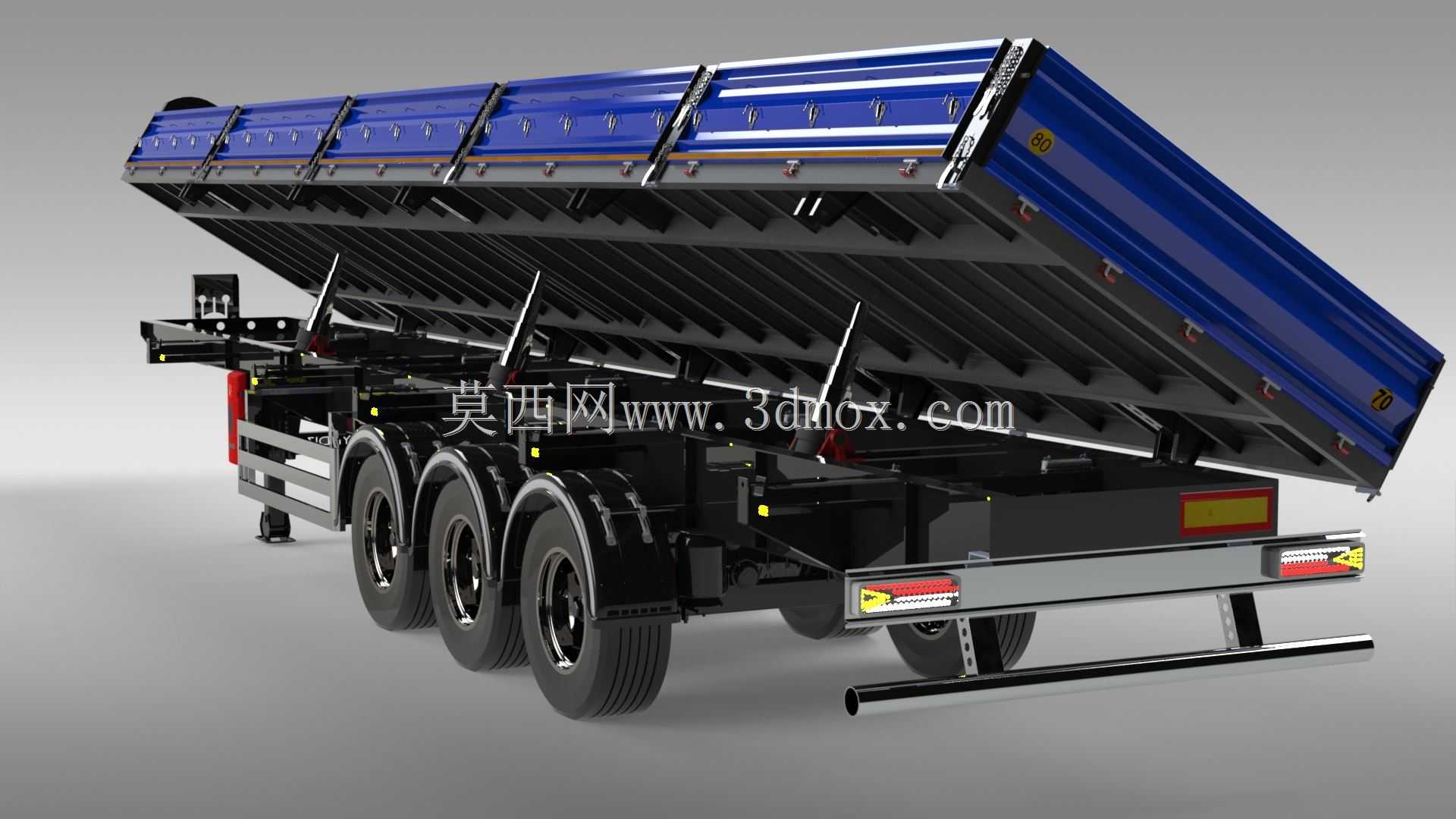

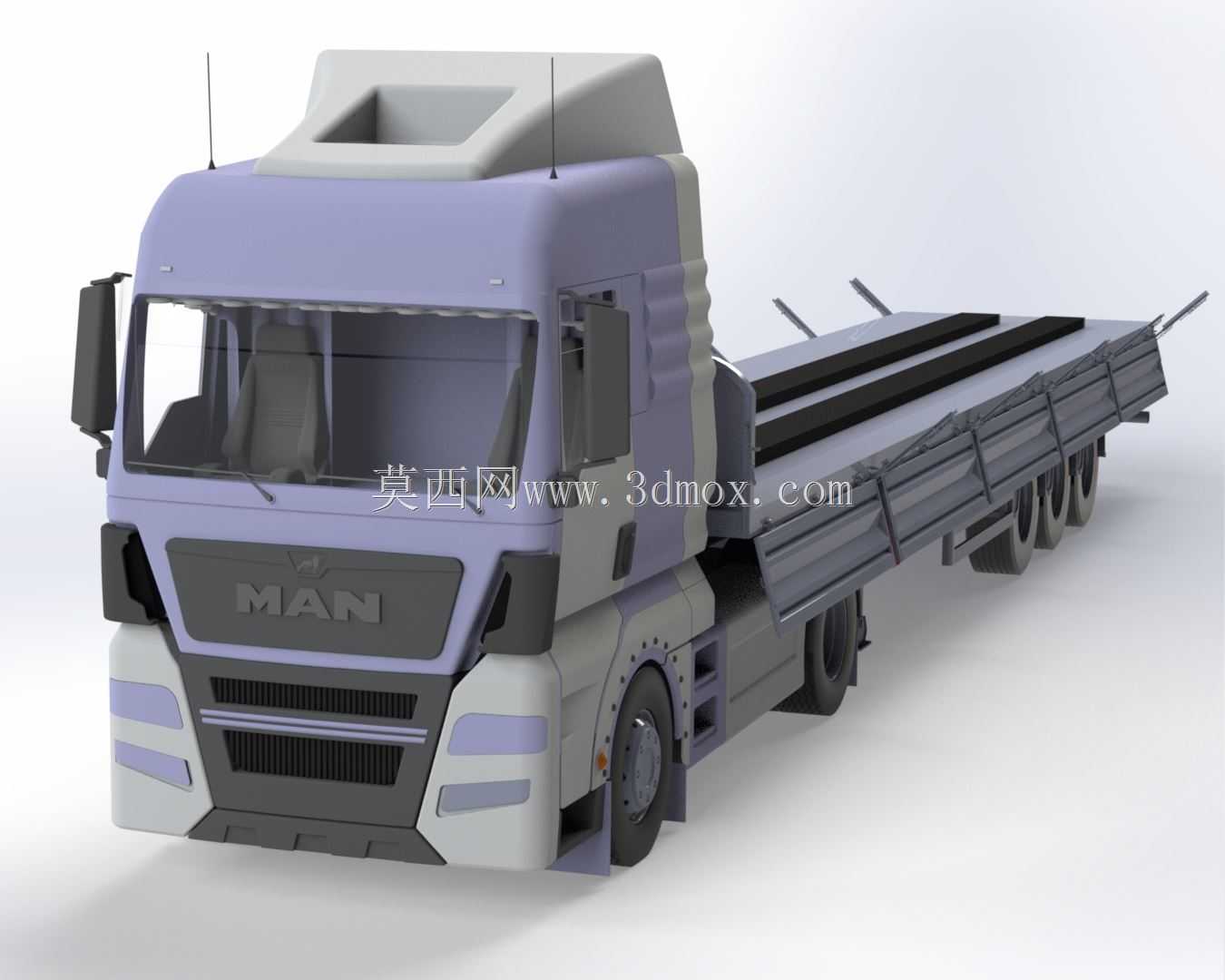

　　从功能特性来看，该结构采用多节伸缩式液压油缸作为举升执行元件，油缸沿货厢侧向翻转的铰接侧对应布置，举升过程中货厢绕车架侧边的铰接轴转动，最大举升角度可满足散装颗粒、块状物料的自然滑落需求，不会出现物料卡滞在货厢底板的情况。车架部分采用高强度钢焊接成型，三轴悬架布局匹配重载货运需求，可承载大密度散装物料的满载载荷，支腿结构布置在车架前端，在与牵引车头脱离时可稳定支撑整车载荷，不会出现车架前倾侧翻的风险。货厢侧边采用多组锁止机构，在正常行驶状态下可牢牢锁紧货厢侧板，避免行驶过程中物料撒漏，举升卸货前锁止机构可随举升动作同步解锁，无需人工逐个开启锁扣，提升卸货作业效率。

　　设计过程中首先考虑的是卸载作业的稳定性，侧向举升时整车的重心偏移量需要严格控制，铰接点的位置、油缸的支撑点位、车架的抗扭刚度都经过匹配计算，避免举升过程中整车侧倾失稳。货厢的底板采用倾斜角度预留设计，在货厢举升到额定角度时，底板的倾斜角度大于常见散装物料的安息角，确保物料可以完全滑落，无残留余料。车架上的液压管路布置沿车架纵梁内侧走线，加装防护槽避免行驶过程中飞石、颠簸剐蹭损坏管路，液压系统的控制阀组布置在车架侧方便于操作的位置，同时预留远程控制接口，可适配不同的操作需求。

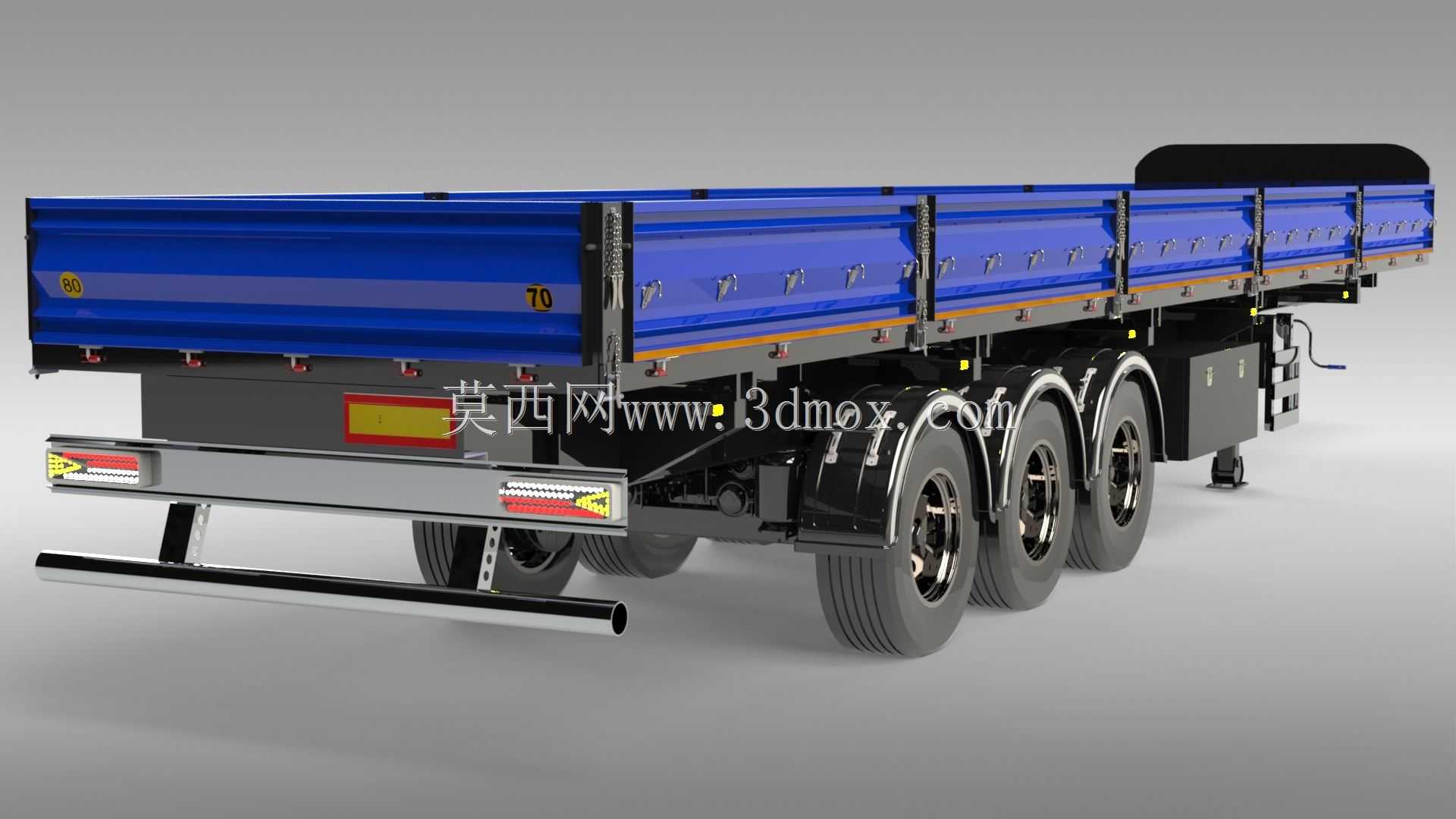

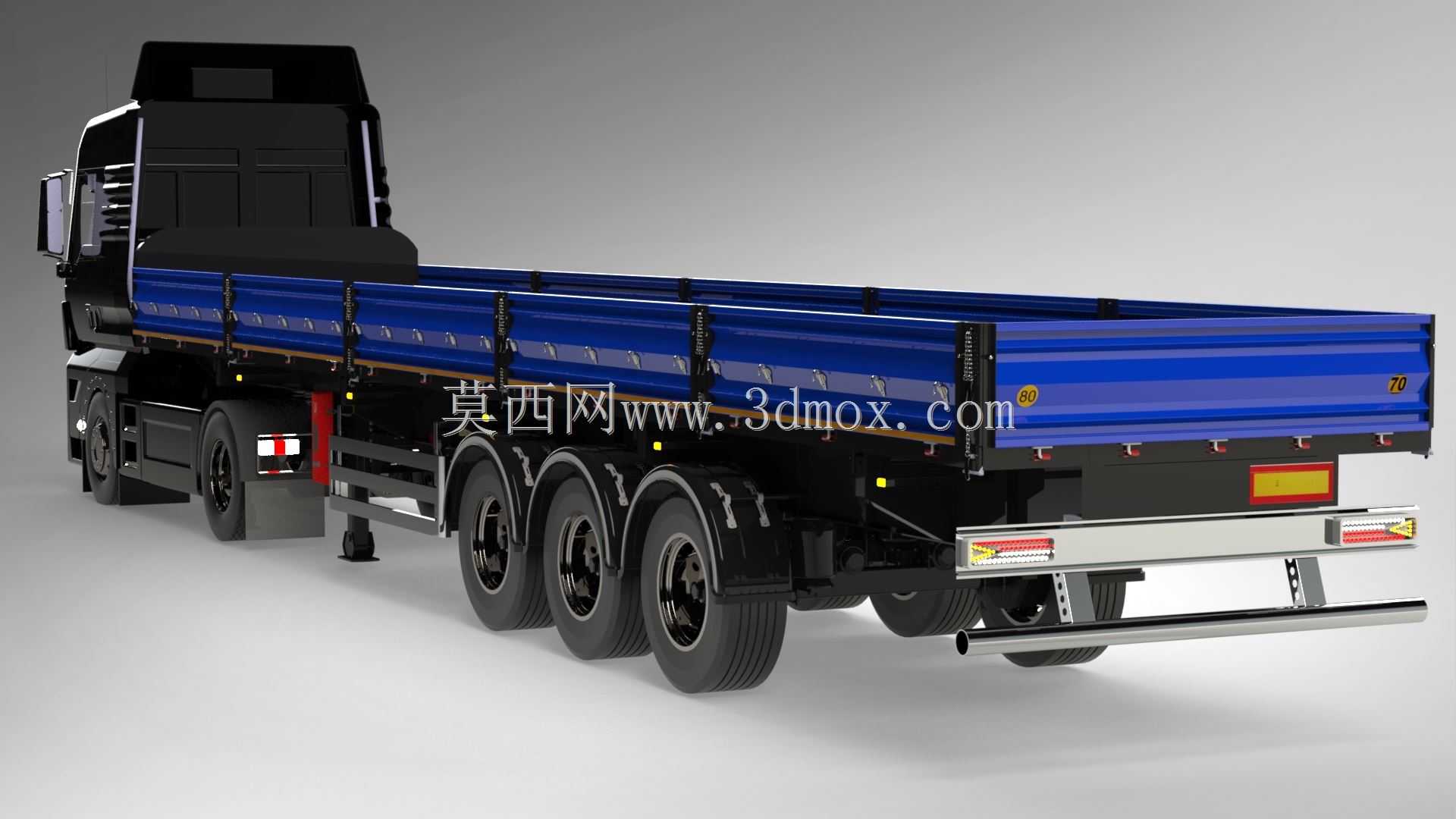

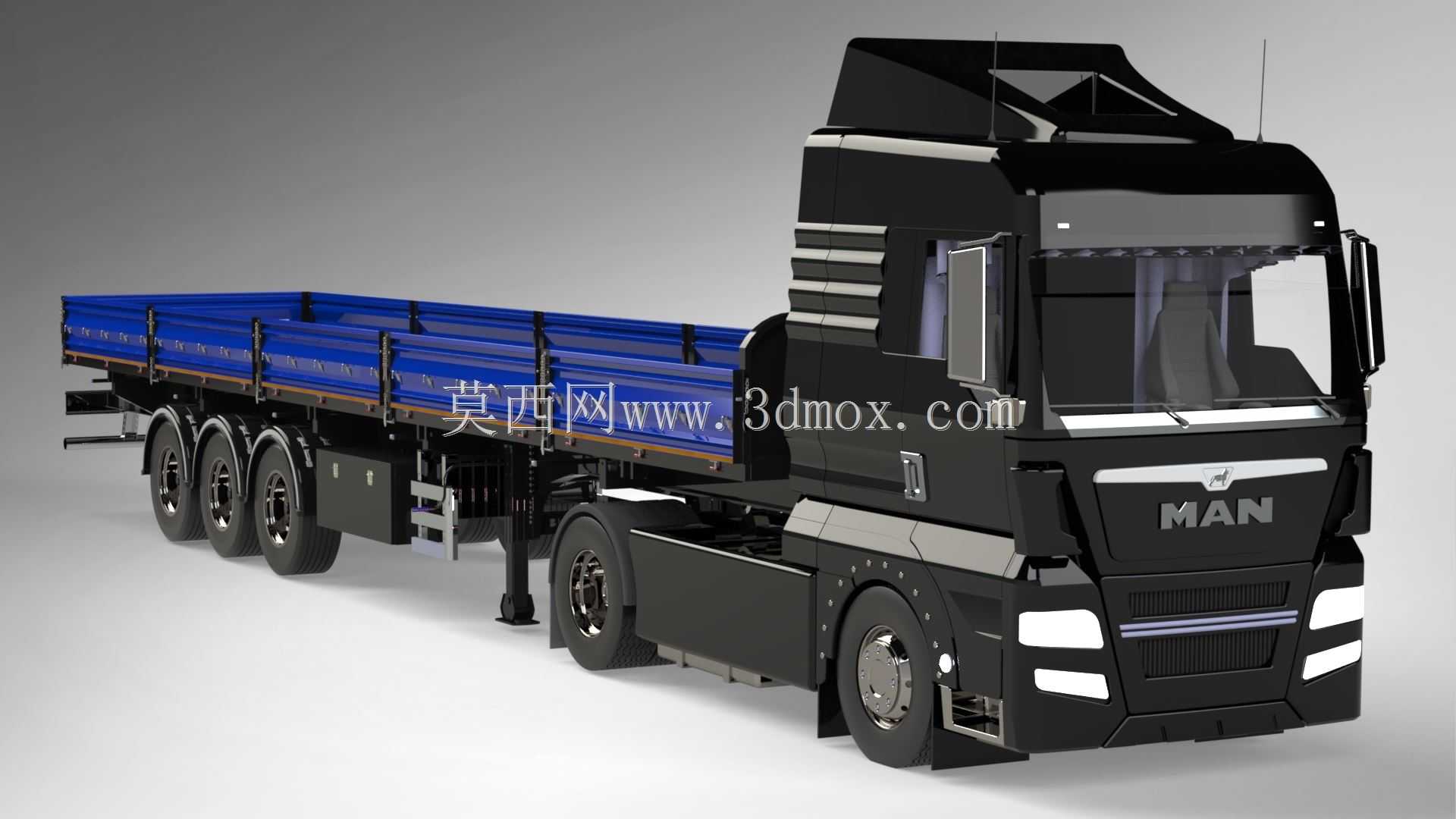

　　外形尺寸方面，该款挂车的外廓尺寸符合道路货运车辆的外廓尺寸限值要求，整车长度、宽度、高度均满足公路通行的规范要求，与常规牵引车头匹配后列车总长符合货运车辆上路标准。安装边界上，牵引销的尺寸、高度匹配常规半挂牵引车的牵引座参数，悬架的安装孔位、车轴的安装间距符合通用三轴半挂车的尺寸规范，可适配市面上主流的重载车轴、制动系统、轮胎部件，后期维护更换配件的通用性较强。货厢的栏板高度结合常见散装物料的装载密度设计，在额定载重范围内充分利用货厢容积，避免出现超载或者容积浪费的情况。挡泥板、侧防护栏、后防护装置的安装位置都符合机动车运行安全技术条件的要求，不需要额外调整即可满足上牌年检的规范。

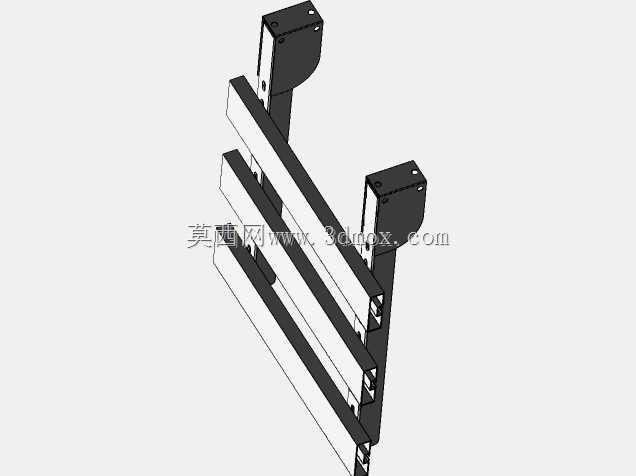

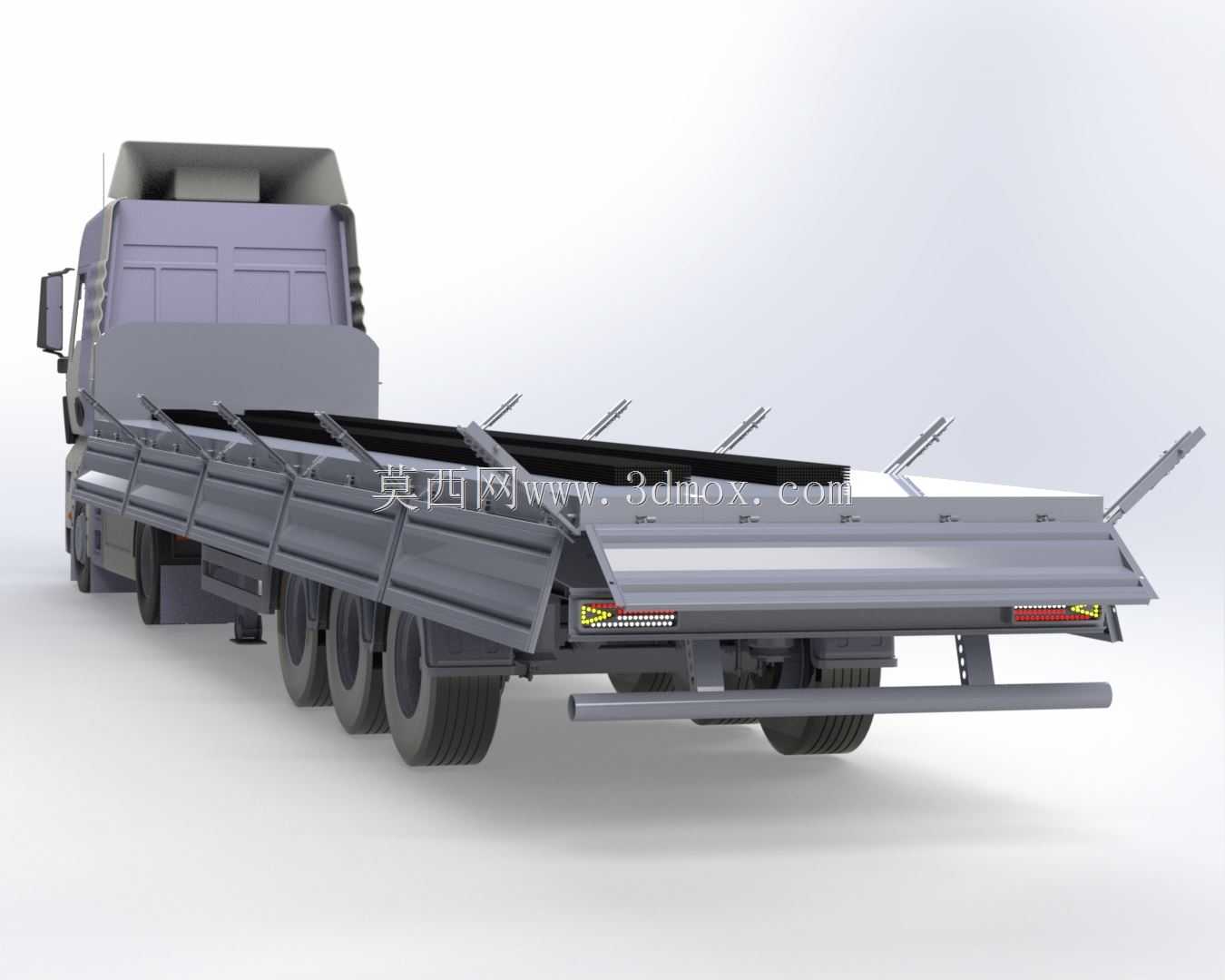

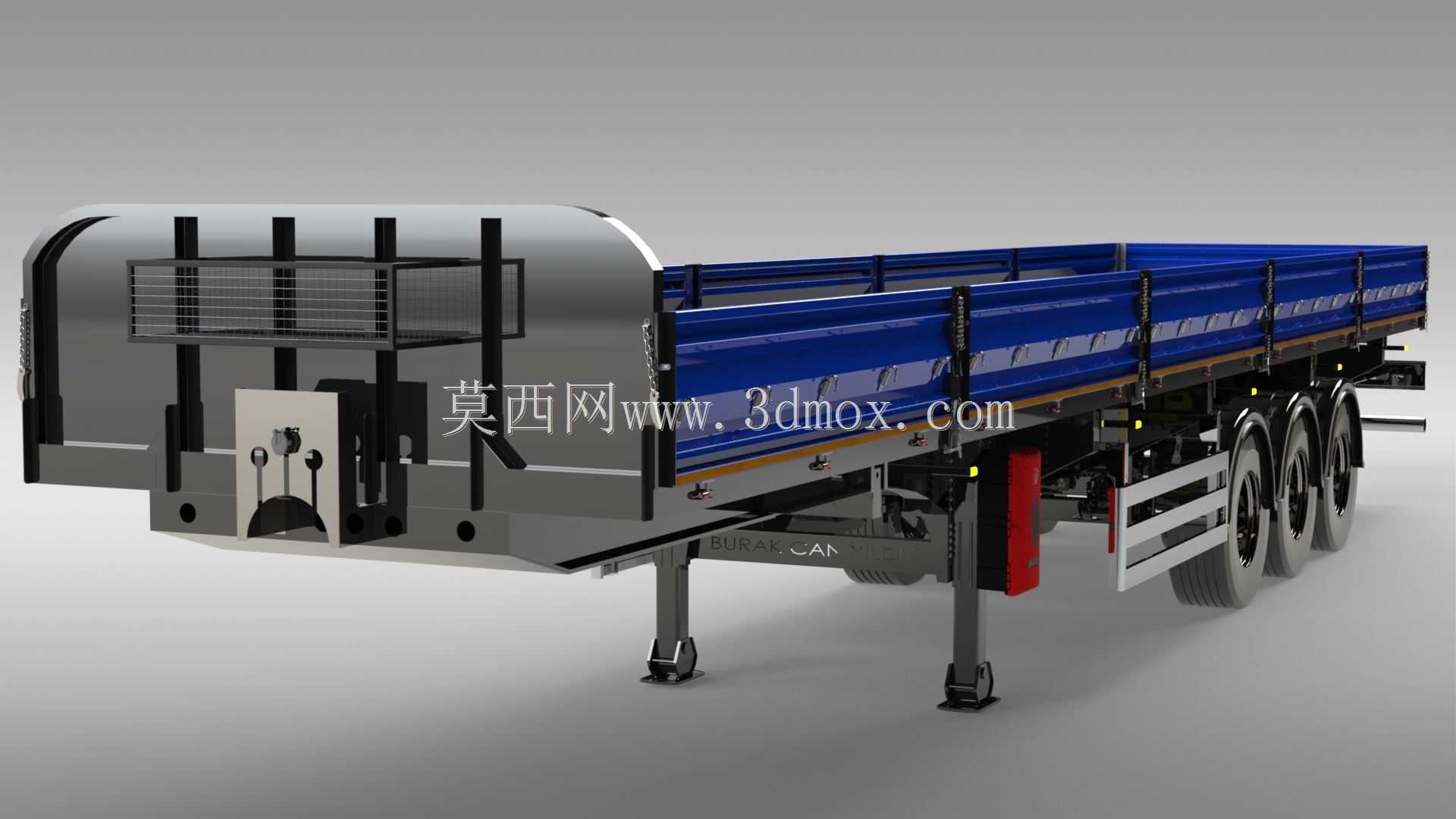

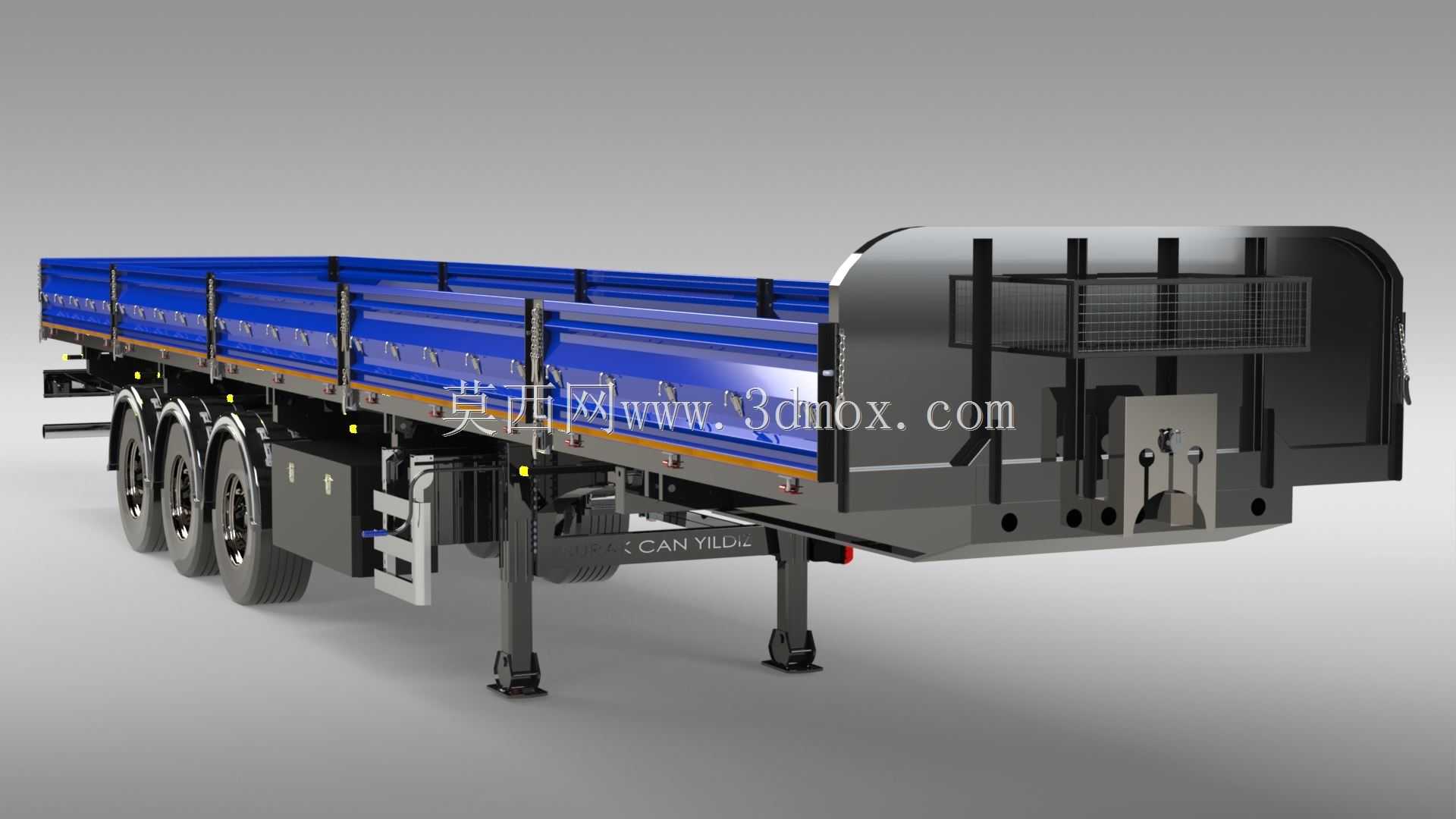

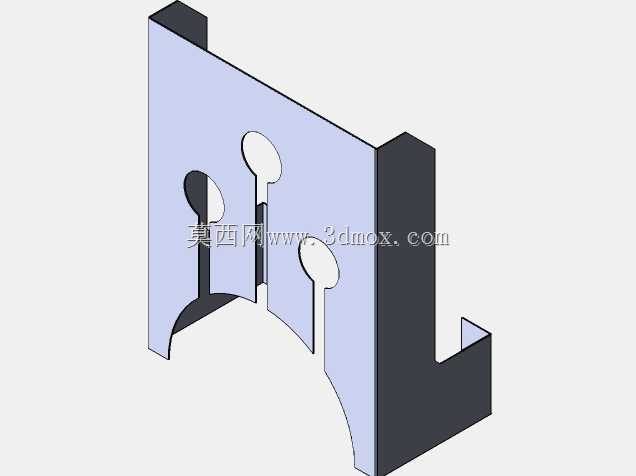

　　在细节结构设计上，货厢的侧板采用加强筋压型结构，在降低自重的同时提升侧板的抗变形能力，避免装载大块物料时撞击导致侧板凹陷变形。车架与货厢之间的铰接轴采用耐磨衬套，减少长期举升翻转过程中的磨损，延长铰接部位的使用寿命。支腿采用联动式结构，可通过手摇或者液压驱动快速升降，调整挂车前端高度适配不同高度的牵引车头。制动系统采用常规半挂车的气刹结构，与牵引车的气路接口通用，连接后即可实现同步制动，适配绝大多数货运牵引车头的气路配置。
