飞利浦27英寸272V8款桌面显示设备结构

　　日常做工业工位布局、办公场景三维搭建的时候，显示终端的建模精度直接影响整个场景的真实度，这款27英寸桌面显示器的结构建模，完全贴合实际量产机型的装配逻辑，没有做夸张的艺术化修改。先从实际应用场景说起，这类显示器覆盖的使用场景非常广，工业操控台的人机交互工位会用它接PLC、工控机显示设备运行参数，普通办公工位用它做日常文档处理、设计预览，甚至小型监控室的多路画面显示也能见到同规格产品，建模的时候特意把不同场景下的安装适配性做了还原，不管是搭配标准VESA支架做壁挂、吊装，还是用原装底座放置在工作台面，安装孔位、支撑结构的受力位置都和实物一致，不会出现装配干涉的问题。

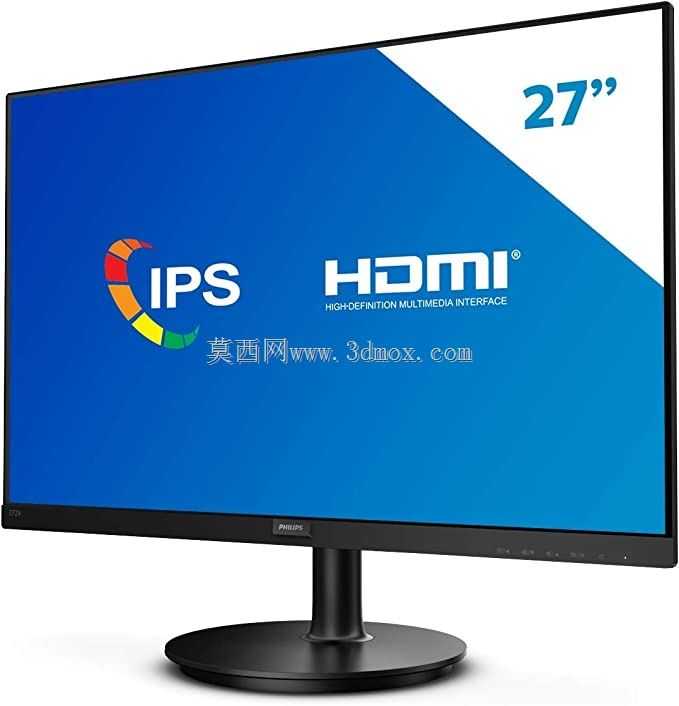

　　再说到产品本身的功能特性对应的结构设计，这款显示器采用三边窄边框的设计，建模的时候把屏幕黑边的宽度、边框的倒角弧度都做了精准还原，屏幕显示区域的比例是标准16:9，27英寸的可视区域对角线尺寸严格按照公制单位换算，没有出现尺寸偏差。背部的散热格栅做了凹凸的纹理细节，不是简单的贴图处理，实际装配的时候背部的盖板是卡扣加螺丝的固定方式，建模里预留了卡扣的卡槽位置、螺丝柱的安装位，做结构拆解动画的时候可以直接拆分部件，不需要额外补面。接口区域布置在背部下方的凹槽内，包含电源接口、视频信号接口的位置都和实物排布一致，做工位布线模拟的时候，可以直接顺着接口位置走电源线、信号线的路径，还原真实的走线弧度，不会出现线材穿模的问题。

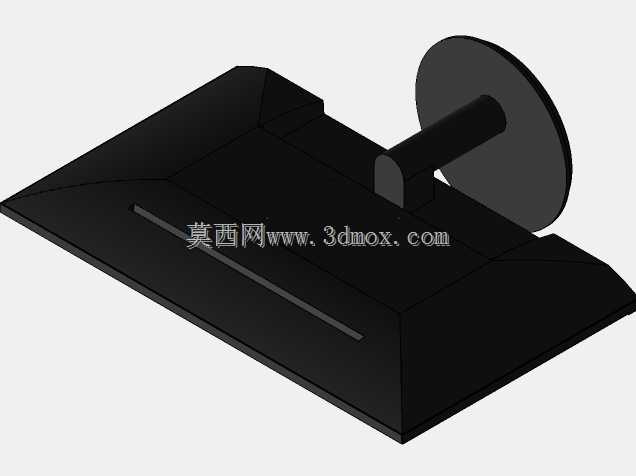

　　设计思路上，整个模型采用自顶向下的建模逻辑，先确定屏幕显示区域的核心基准面，再依次延伸出前框、中框、后壳、底座支架的结构，所有配合面都留了实际量产时的装配间隙，不会出现面与面重叠的破面问题。支架部分采用人体工学的倾斜调节结构，建模的时候还原了支架转轴的阻尼位置，支架和底座连接的位置做了加强筋的细节，实际承重的时候这个位置是应力集中点，加强筋的排布完全参考实物的结构设计，能直观体现产品的结构强度设计逻辑。底座采用方形的配重底座，底部的防滑脚垫位置做了凹陷的安装位，模拟实际装配时脚垫嵌入底座的状态，放置在工作台面上的时候，接触位置的高度差完全贴合实际，不会出现模型悬空的问题。

　　外形尺寸与安装边界这块，建模时严格核对了同规格机型的实际参数，整机宽度、高度、厚度都按照1:1的比例还原，壁挂安装的孔位是标准的100mm*100mm VESA孔距，不管是搭配悬臂支架、壁挂架还是多屏拼接支架，孔位都能完全对齐，做多屏工位布局的时候，可以直接调用这个模型排布，不需要额外调整孔位位置。屏幕的俯仰调节角度范围也做了结构上的限位，最大仰角、俯角的转动边界和实物一致，做场景动画的时候不会出现转动角度超过实际限位的穿帮问题。另外屏幕的厚度控制在常规家用办公显示器的合理区间，背部的弧度过渡自然，没有生硬的折角，从侧面看的轮廓线和实物完全匹配，做产品渲染的时候不管是正面、侧面还是背部视角，都能呈现真实的产品质感。

　　很多人做数码类外设建模的时候容易忽略细节的装配逻辑，比如边框和屏幕的配合台阶、支架转轴的装饰盖、底座的走线槽这些小结构，这个模型里都做了完整的还原，比如支架中间的走线槽，可以把电源线、信号线从支架内部穿过，整理桌面线材的时候，线材可以顺着走线槽布置，还原真实工位的整洁布线状态。屏幕底部的指示灯位置、功能按键的排布也都做了细节刻画，不是光滑的整面处理，近距离渲染的时候能看到按键的凹凸轮廓，和实物的操作位置对应。对于做工位布局设计、办公场景搭建、产品展示动画的从业者来说，这个模型的精度完全满足商用级的使用需求，不需要再做额外的结构补全，导入场景后调整材质就能直接使用，各个部件的分层清晰，单独替换支架、调整屏幕角度都非常方便，不会出现部件合并在一起无法编辑的问题。
