金属密封型电缆防水锁紧格兰头结构

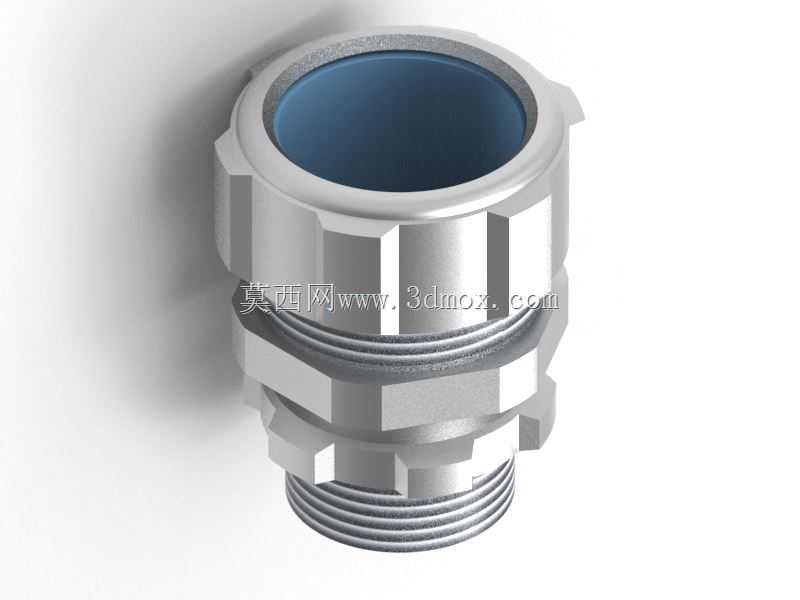

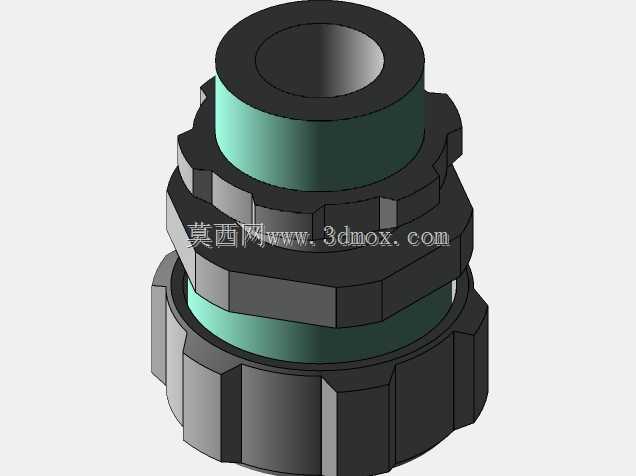

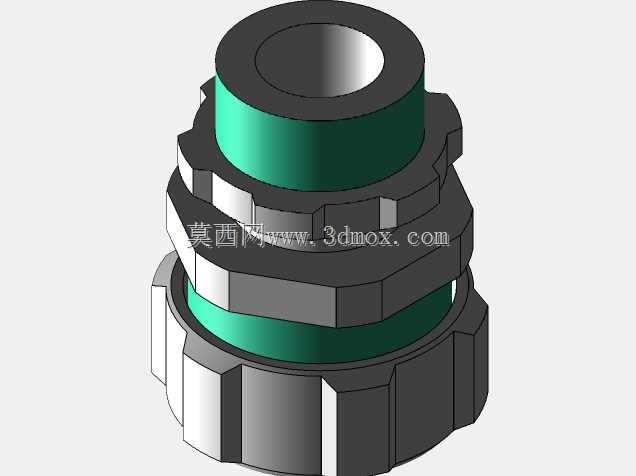

　　这款金属材质的电缆锁紧密封接头，是工业电气柜、户外机电设备布线环节里常用的穿线固定部件，日常在户外配电箱、光伏逆变设备、机床电气舱、船舶电气系统的线缆穿舱位置都能见到它的身影，核心作用是在完成线缆穿引的同时，实现壳体穿线孔位置的密封与线缆抗拉固定，避免外部水汽、粉尘顺着穿线间隙进入设备内部，同时防止线缆受外力拉扯时出现接线端松脱、线芯拉断的问题。从结构设计来看，整体采用六角外形的分段式结构，两端分别设置外螺纹段与锁紧夹持段，中间带六角拧动面，方便安装时用扳手施加扭矩，不会出现打滑问题。

　　接头内部嵌装的弹性密封环，是实现密封功能的核心部件，当尾部锁紧螺母旋紧时，密封环会受轴向挤压产生径向形变，均匀包裹住穿过的线缆外护套，既填充了线缆与接头内壁的间隙，也对线缆形成周向的抱紧力，实现IP67级别的防护效果，同时能抵消部分线缆受到的径向振动与轴向拉力。设计时首先要匹配穿线孔的安装螺纹规格，接头主体的外螺纹段长度需要适配设备壳体的壁厚，确保安装时螺母能在壳体外侧顺利旋合，不会出现螺纹啮合长度不足导致的锁紧失效问题；六角拧动面的对边尺寸要符合标准紧固件的扳手空间要求，避免相邻接头安装时出现扳手干涉，在密集排布的接线位上，相邻接头的中心距需要预留至少3mm的扳手操作间隙，不然现场安装时很难施加足够的锁紧扭矩。

　　尾部的夹持爪结构在锁紧时会均匀收束，不会出现偏斜挤压线缆的问题，避免长期使用时割伤线缆外护套，密封环的内孔尺寸需要和适配的线缆外径做公差匹配，通常密封环的初始内孔要比适配线缆外径小0.5-1mm，这样锁紧后才能有足够的压缩量实现密封，同时不会因为压缩量过大导致线缆被挤压变形，影响内部线芯的排布。接头的金属本体采用金属材质加工，表面做了钝化处理，具备不错的防腐蚀能力，在户外露天、轻度腐蚀的工业环境里也能长期使用，不会轻易出现锈蚀卡死的问题。

　　安装边界上，接头旋入设备壳体后，尾部锁紧后的整体伸出长度需要提前核算，避免和壳体内部的线槽、元器件出现干涉，尤其是在空间紧凑的小型电气盒内部，要提前预留出线缆弯曲的半径空间，不能让线缆在接头位置出现直角弯折，不然长期使用会导致线芯疲劳断裂。在实际选型应用中，这类接头需要根据穿入线缆的外径、设备壳体的开孔螺纹规格、使用环境的防护等级要求来匹配对应规格，针对带屏蔽层的线缆，还可以选用带屏蔽导通结构的同类型接头，实现线缆屏蔽层与设备壳体的可靠接地，提升设备的电磁抗干扰能力。建模过程中，需要重点还原各段螺纹的标准牙型、六角面的尺寸公差、内部密封环的安装槽位结构，还有尾部夹持爪的开槽结构，确保装配关系符合实际产品的配合逻辑，螺纹段的配合间隙要符合紧固件的通用公差要求，密封环的压缩量控制在合理区间，还原实际产品锁紧后的形变逻辑，方便后续做装配干涉检查、安装空间模拟的时候能得到贴近实际工况的结果。
