侧栏式货运挂车C3AP-83053结构设计

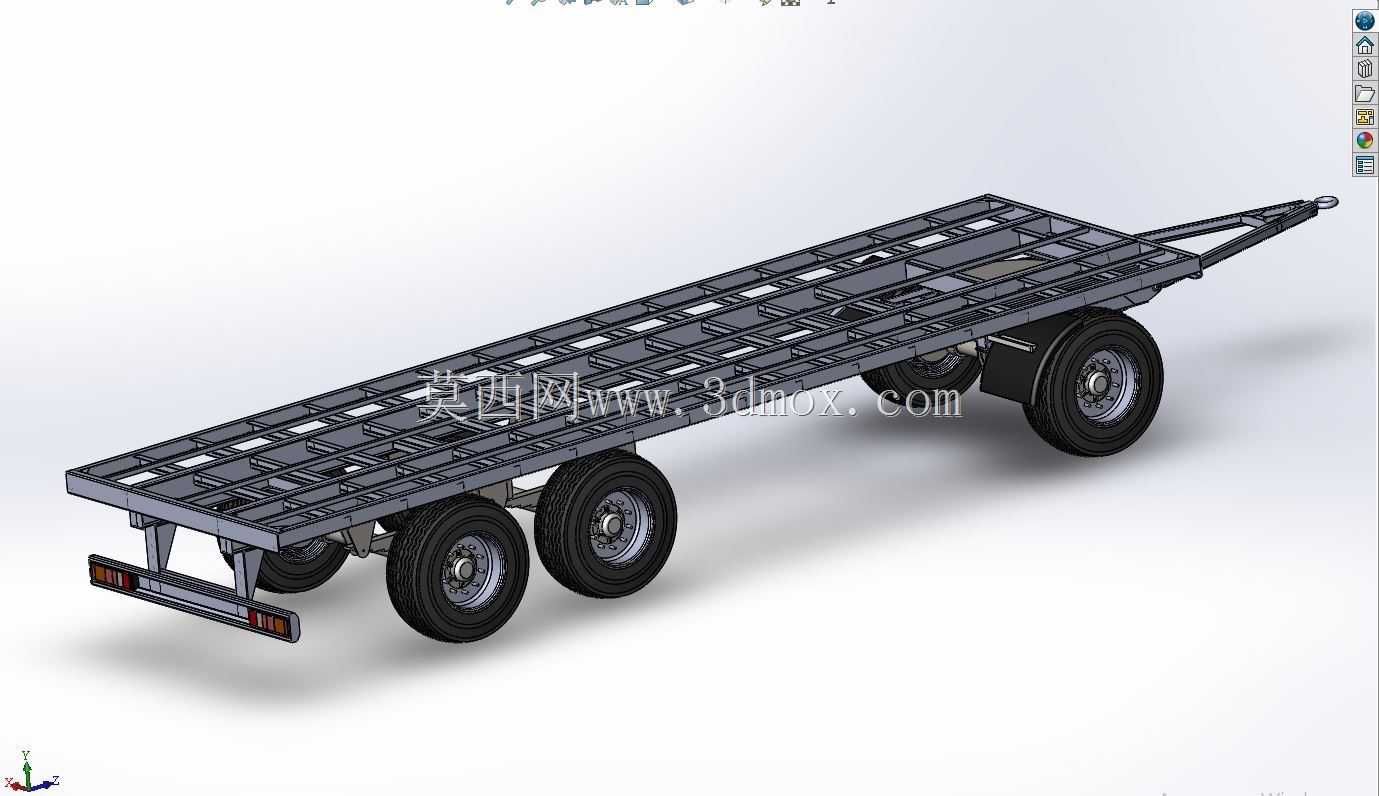

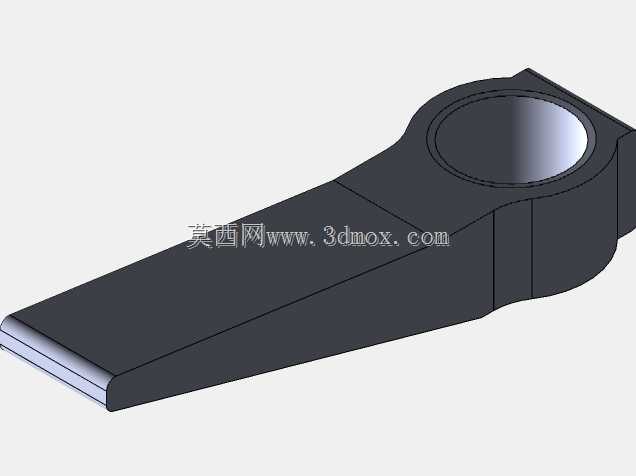

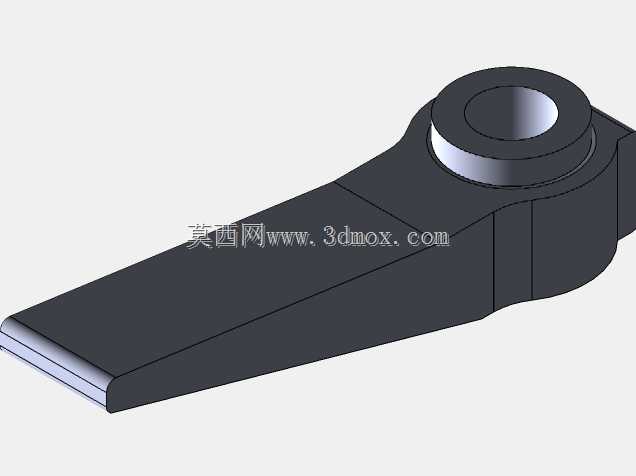

　　这款侧栏式货运挂车的三维结构设计，首先要匹配公路干线散杂货物运输的核心场景，日常作业中主要承担建材、成箱货品、农副散料等无严格温控、密封要求的中短途及干线运输任务，区别于平板挂车的无围挡结构，侧栏设计能有效避免运输过程中货物侧滑掉落，相比厢式挂车又拥有更灵活的装卸空间，适配叉车、人工、吊装等多种装卸作业模式。从功能特性来看，该挂车的侧栏结构采用可翻转铰接设计，侧栏板与车架边梁通过铰接支座连接，作业时可根据装卸需求单侧或双侧完全放倒，也可根据货物堆高需求选择锁止在直立状态，栏板锁止机构采用偏心压锁结构，行驶过程中可避免栏板受震动自行松脱，锁止点沿侧栏长度方向均匀布置，保证栏板整体受力均匀，不会因货物挤压出现局部变形。

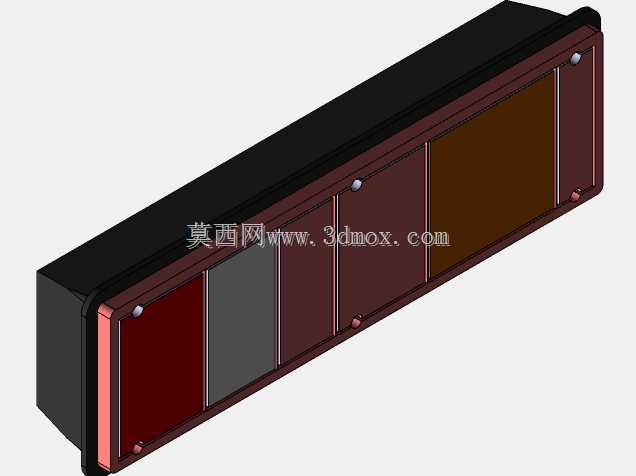

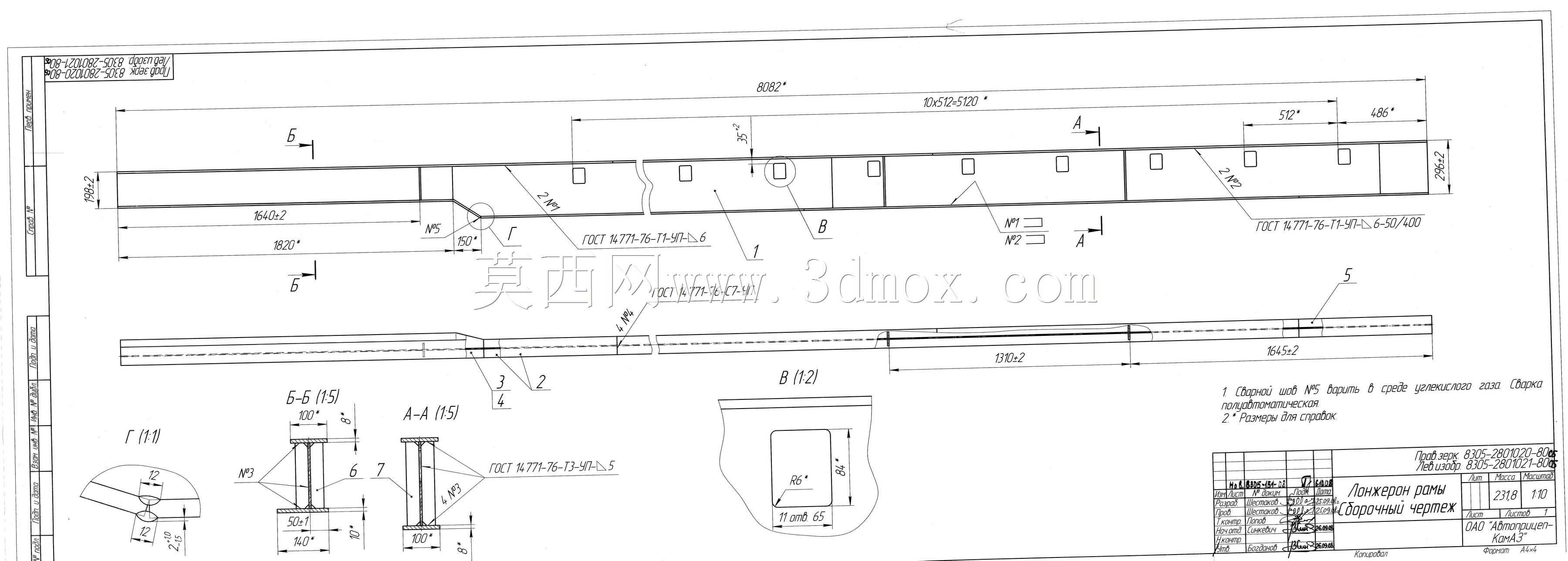

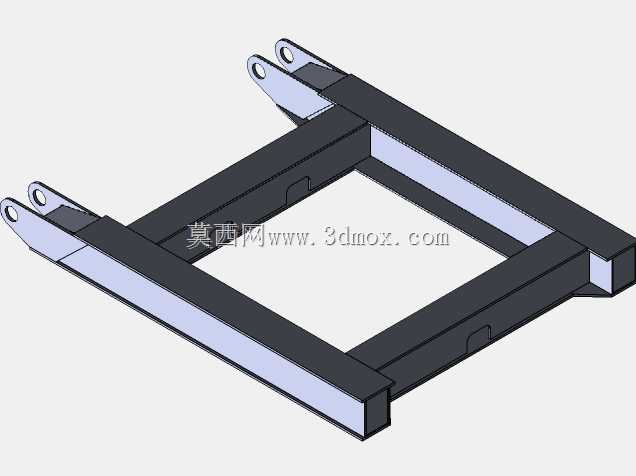

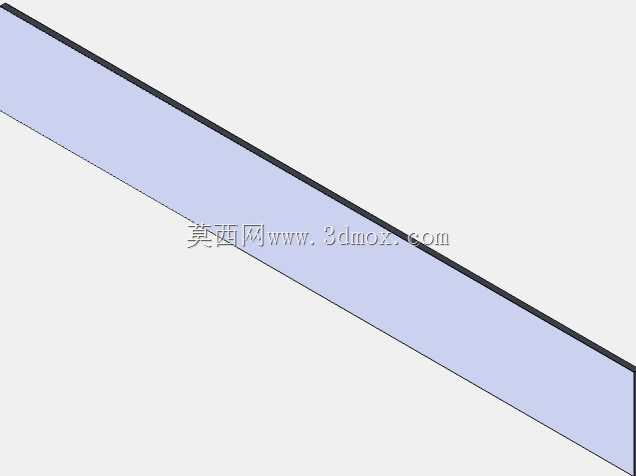

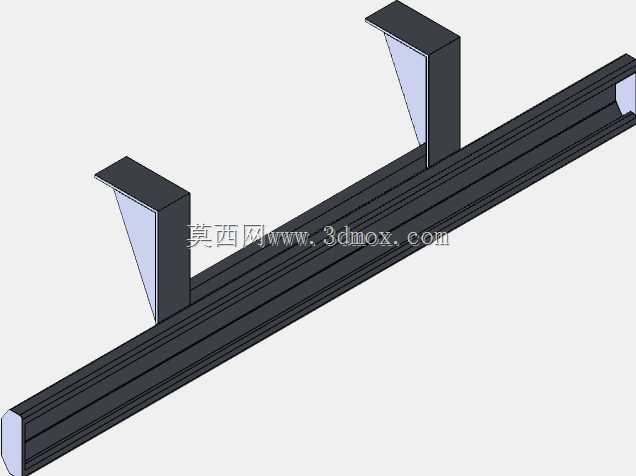

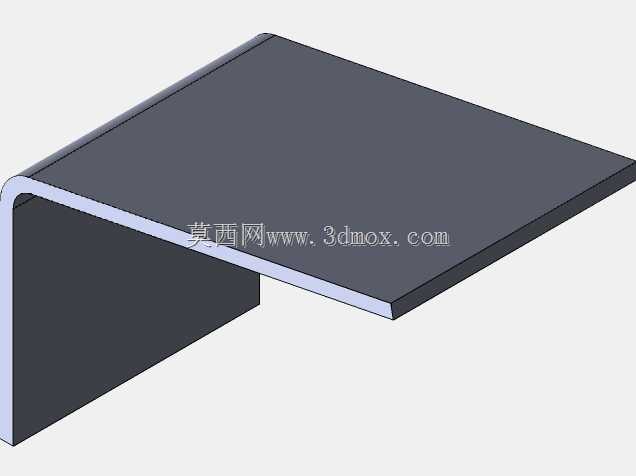

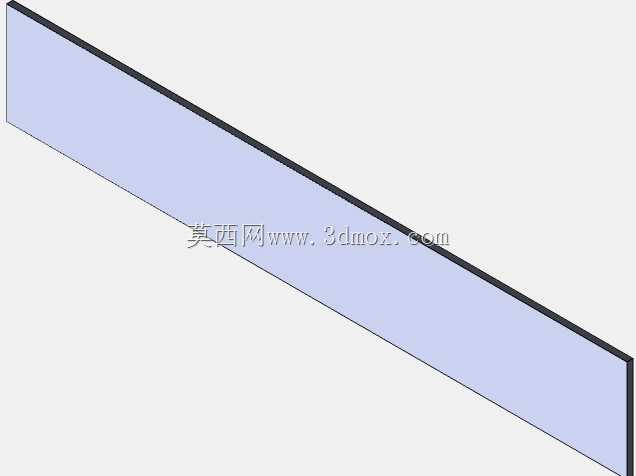

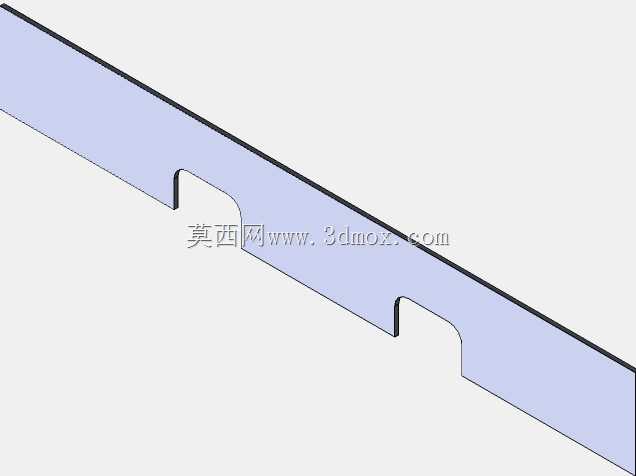

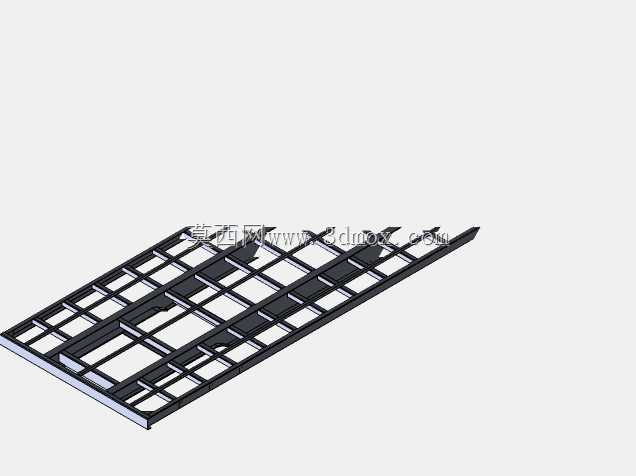

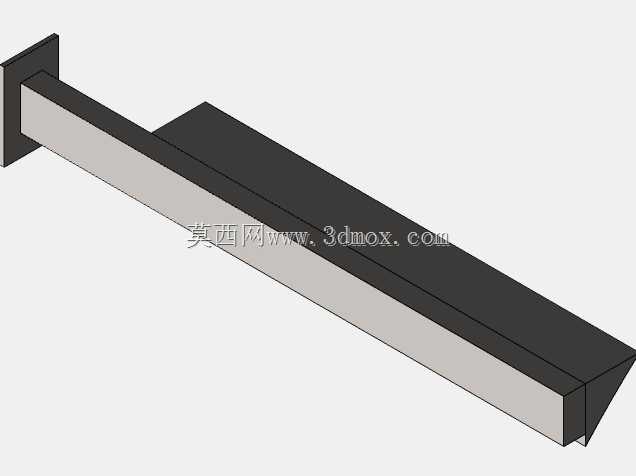

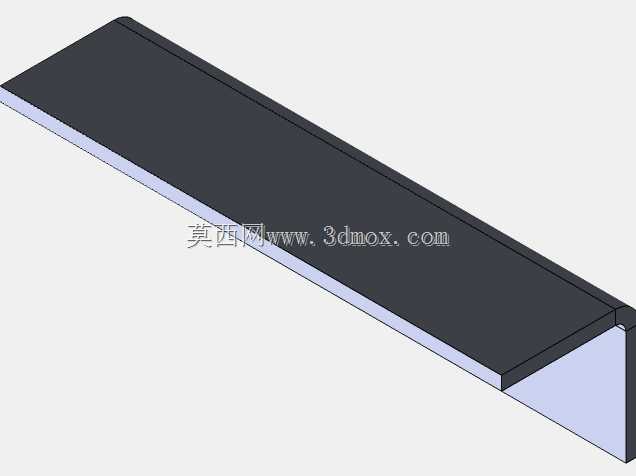

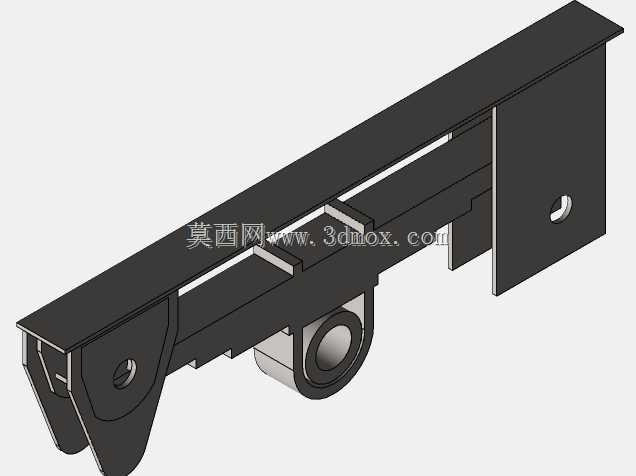

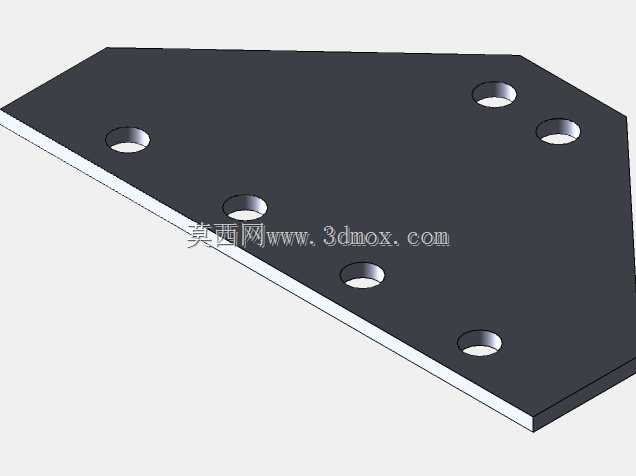

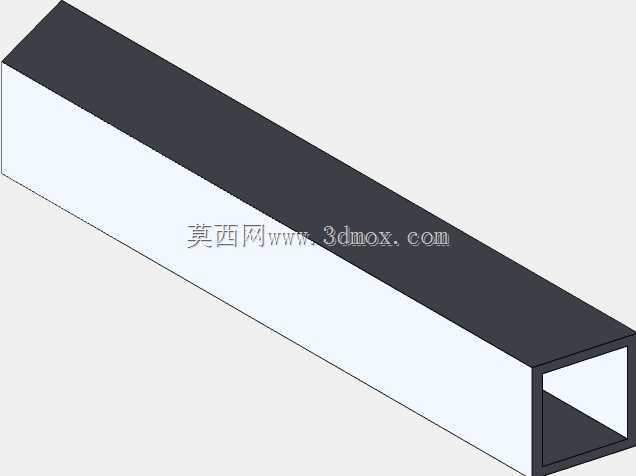

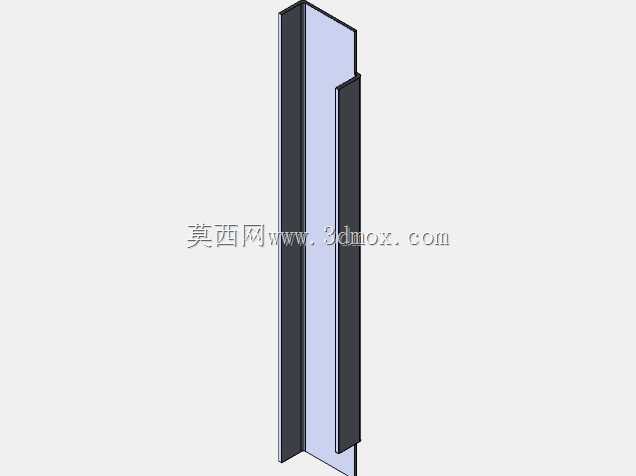

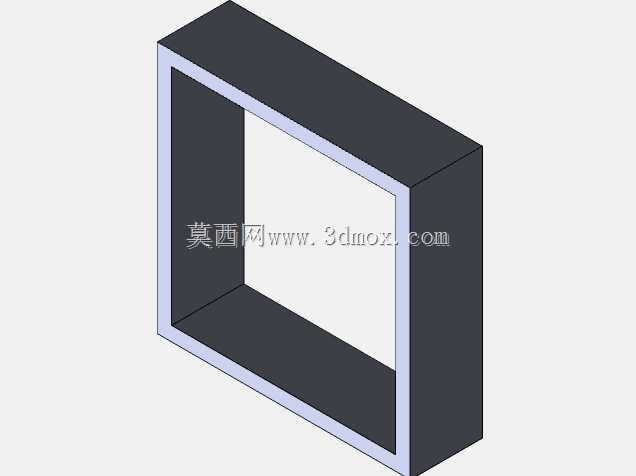

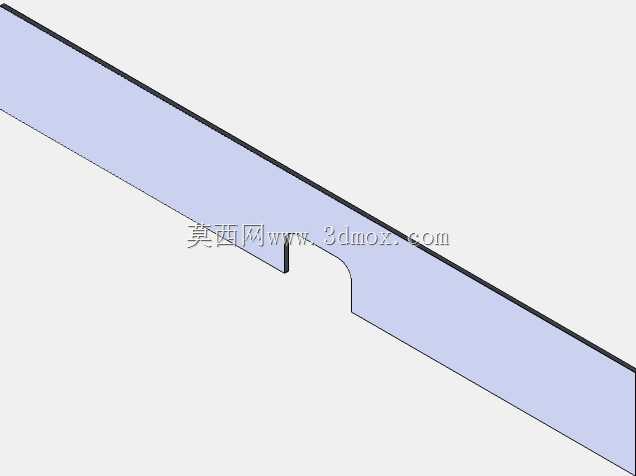

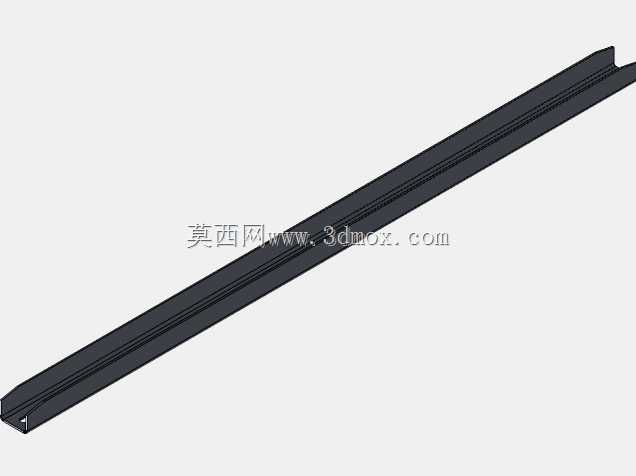

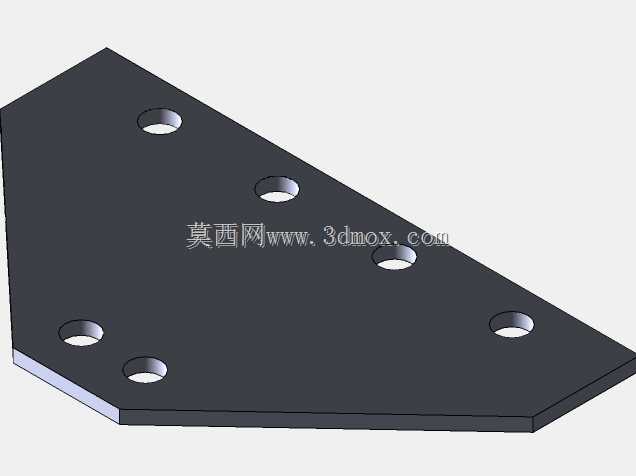

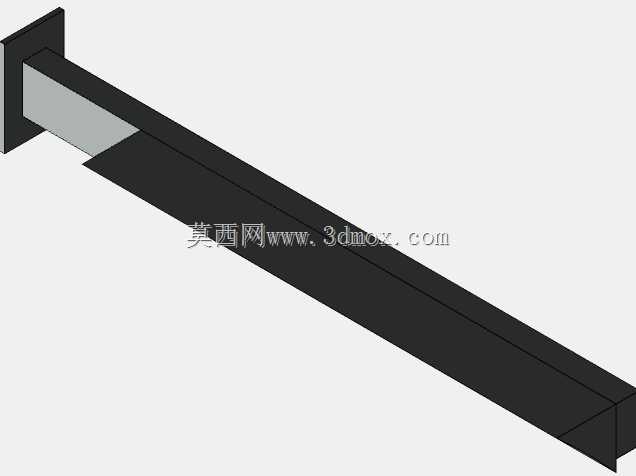

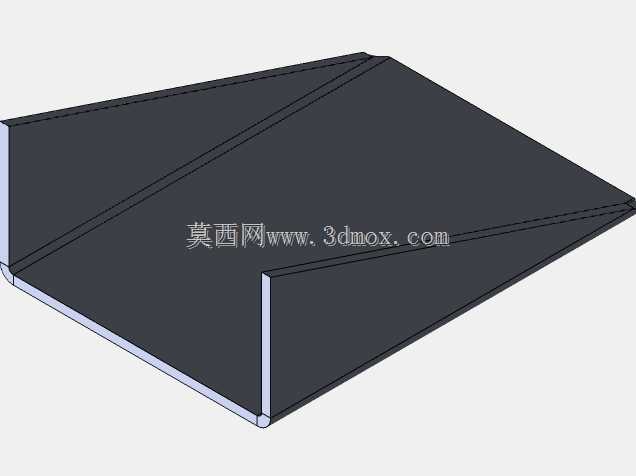

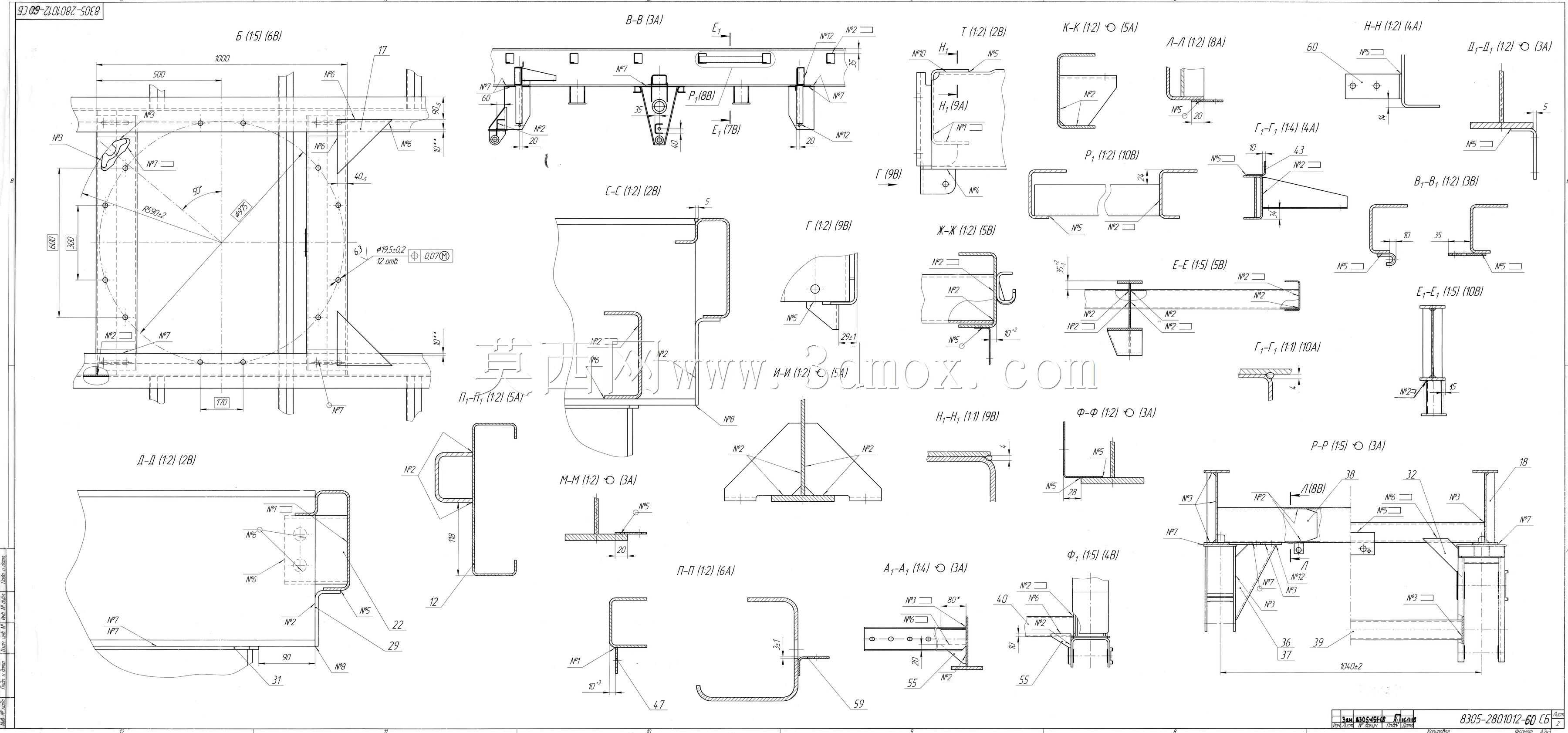

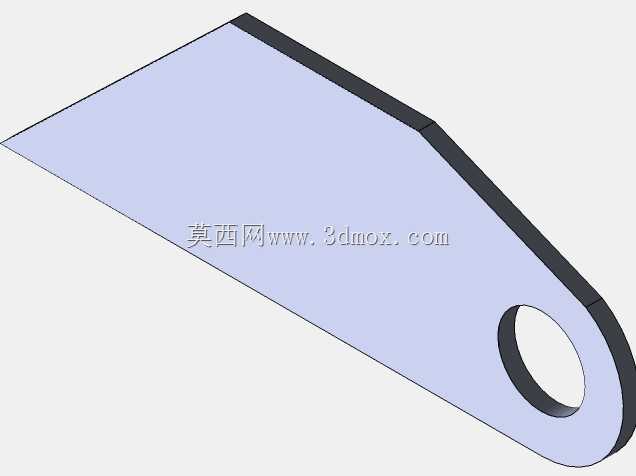

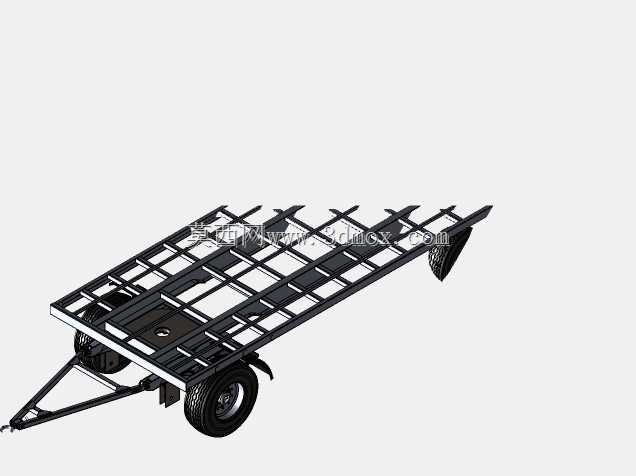

　　设计过程中首先确定车架的主纵梁截面参数，主纵梁采用变截面工字钢结构，中部承载段梁高高于前后段，匹配满载时的弯矩分布特性，减少应力集中区域的材料冗余同时保证结构强度，横梁采用槽钢结构等间距布置，与纵梁采用焊接连接，横梁间距匹配常用货运托盘的尺寸规格，保证托盘放置时至少有两根横梁提供支撑，避免底板局部受压变形。侧栏板采用冲压波纹钢板结构，相比平板结构拥有更高的抗侧向挤压刚度，同等刚度下可降低栏板自重，栏板边框采用矩形钢管弯折成型，边框与波纹板接触位置采用段焊连接，避免连续焊接带来的焊接变形，铰接支座的安装位置对应车架横梁的布置点，将栏板承受的货物侧向力直接传递到车架横梁，避免边梁局部受集中载荷出现变形。安装边界方面，

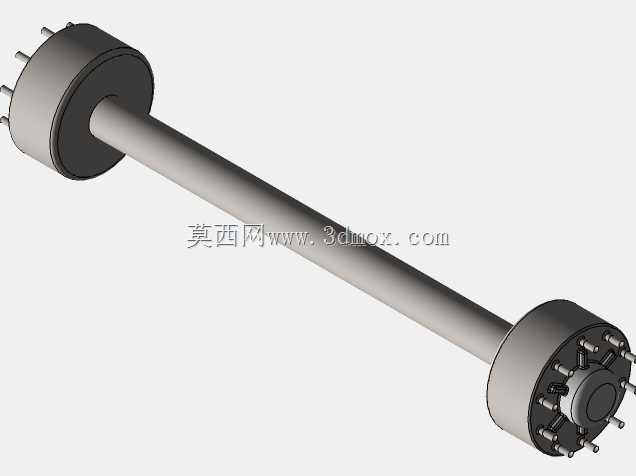

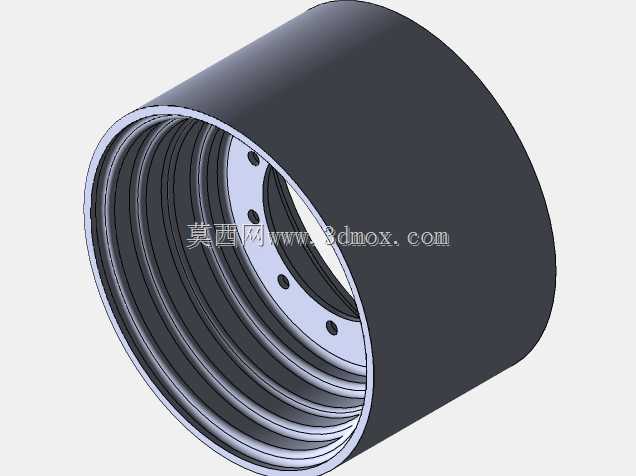

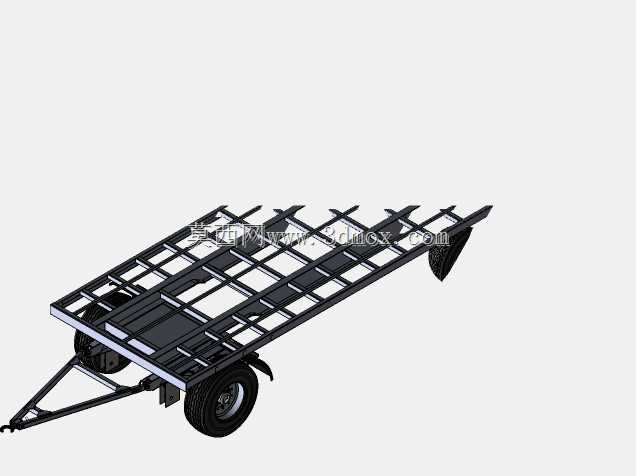

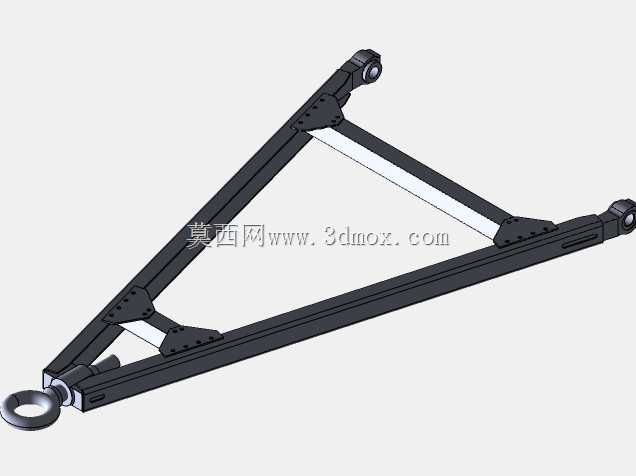

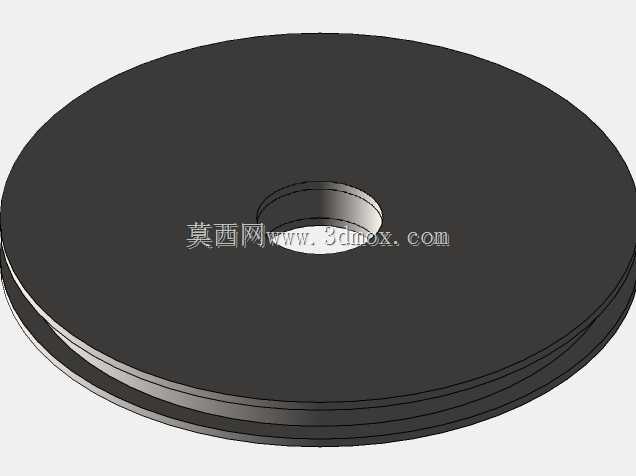

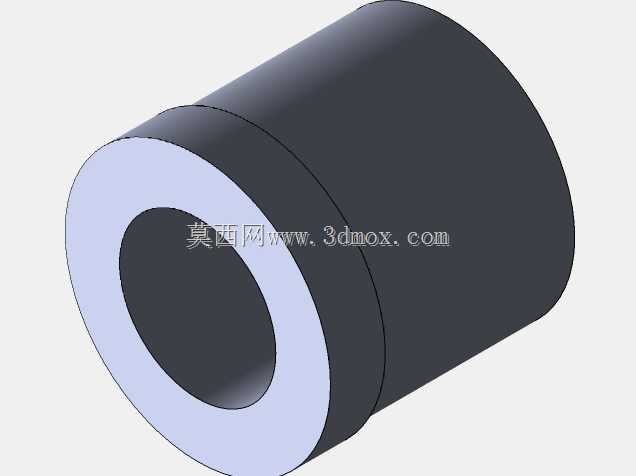

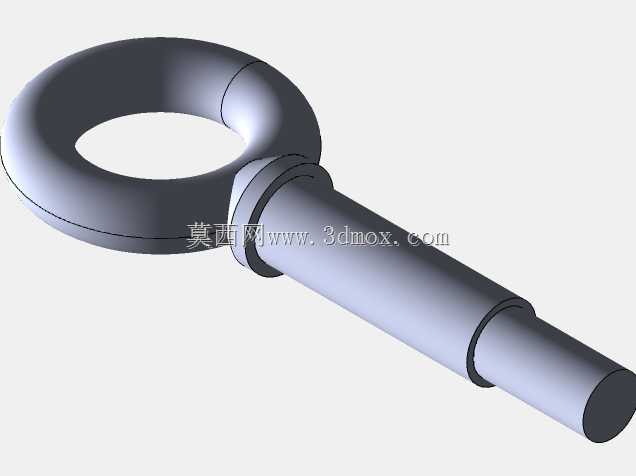

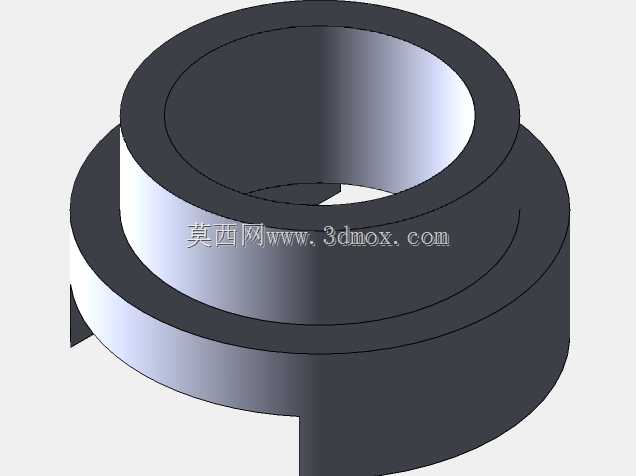

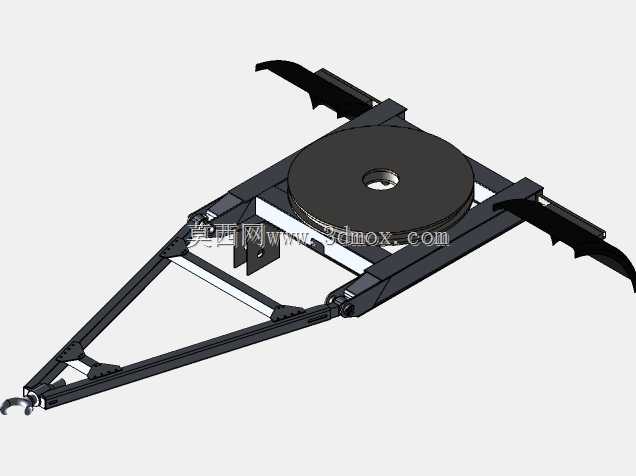

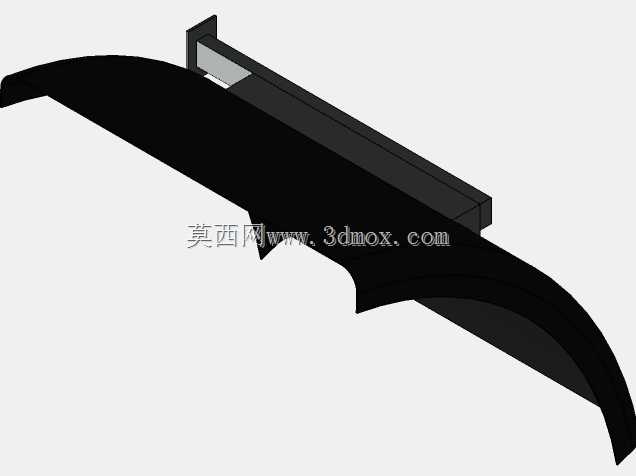

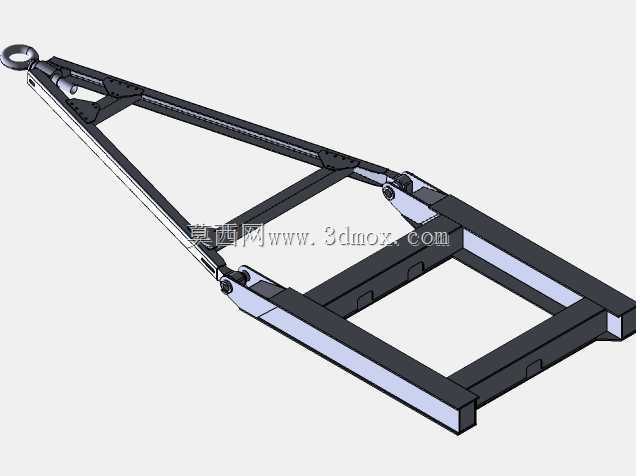

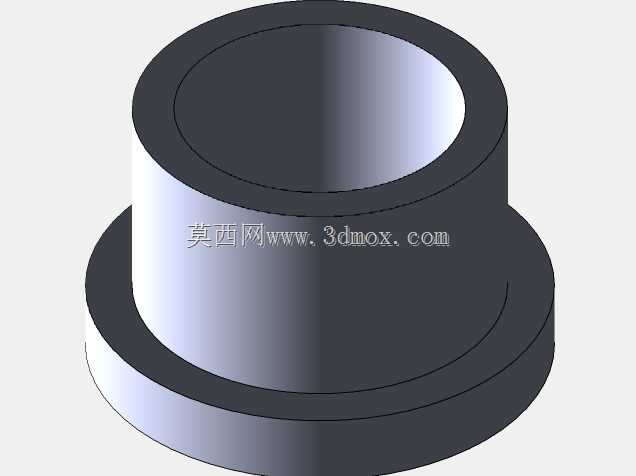

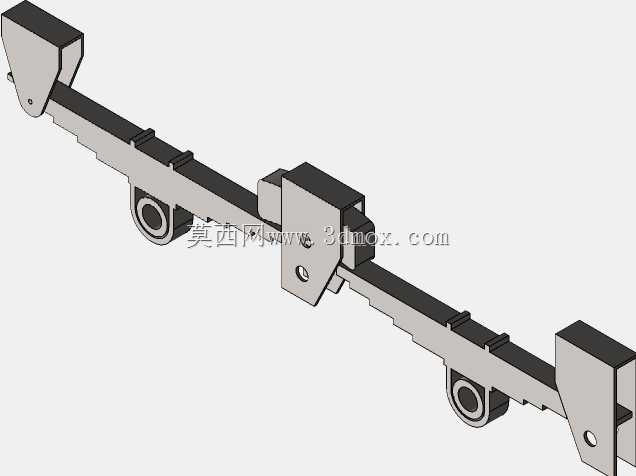

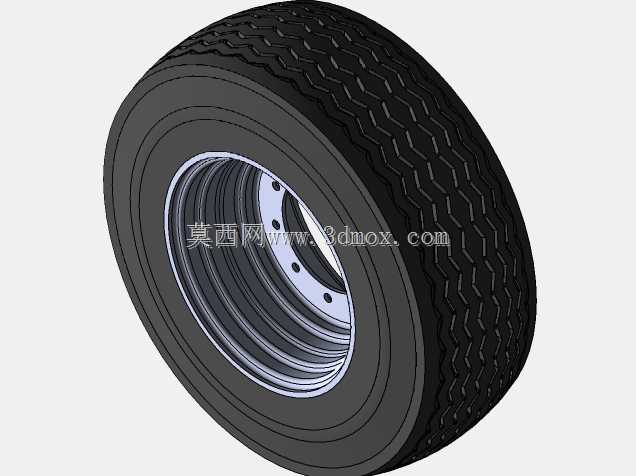

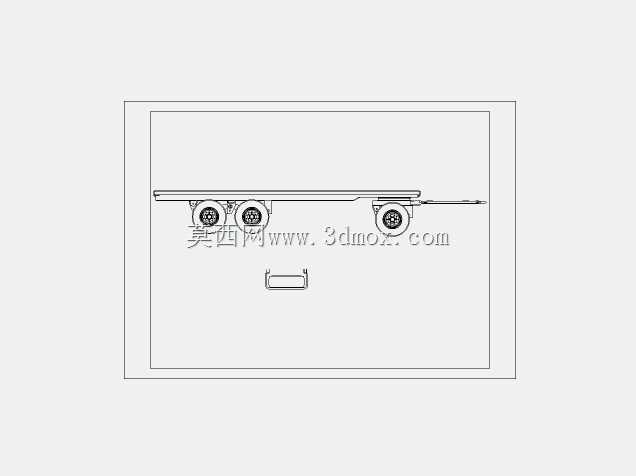

　　该挂车的牵引销位置符合通用货运挂车的安装尺寸标准，可匹配主流重型牵引车头的牵引座高度，悬架系统的安装支座在车架纵梁上的预留位置匹配常规板簧悬架的安装尺寸，后期可根据载重需求选择不同片数的板簧配置，轮距参数符合公路货运车辆的限宽要求，整车宽度控制在国标货运车辆的限值范围内，侧栏直立状态下的总高度满足货运车辆限高要求下的最大堆高需求，放倒侧栏后的整车高度与车架底板高度齐平，不会额外占用装卸作业的垂直空间。设计时还考虑了日常维护的便利性，铰接位置预留润滑脂注油通道，锁止机构的易损件采用通用标准件，后期更换无需定制特殊配件，车架底板采用花纹钢板铺设，增加货物与底板之间的摩擦力，同时底板与横梁之间采用沉头螺栓连接，

　　局部磨损后可单独更换损坏的底板板块，无需整体切割更换。在结构受力校核环节，针对满载急刹、弯道侧倾、颠簸路面冲击三种典型工况做了结构受力优化，主纵梁的应力集中位置做了圆弧过渡处理，避免直角焊接带来的应力开裂风险，侧栏板的中部位置额外设置了加强筋，匹配散货堆载时中部侧压力最大的受力特性，后栏板同样采用可翻转设计，配合侧栏放倒后可实现三个方向的无障碍装卸，适配不同作业场地的装卸条件。
