台式手动金属棒材折弯作业工装

　　在小型五金加工、维修工坊、线材预制件加工场景中，经常会遇到小直径金属棒、圆钢条的小批量折弯需求，这类加工往往批量零散、折弯角度多变，若使用大型液压折弯设备不仅调试耗时、占用设备产能，还会因为大设备的行程冗余对小直径棒材造成过压损伤，这款手动棒材折弯工装正是针对这类零散加工需求设计的轻量化作业器具。

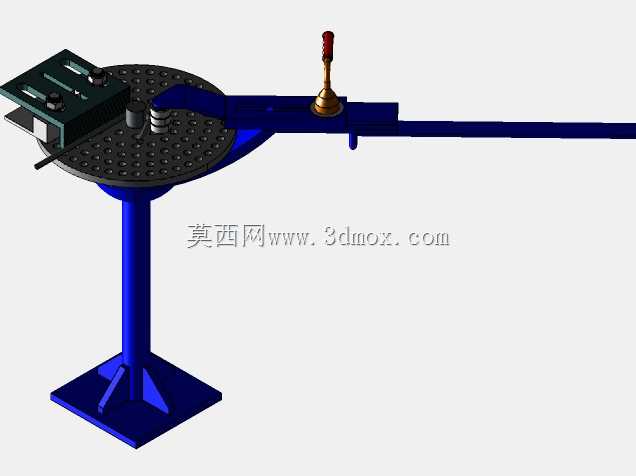

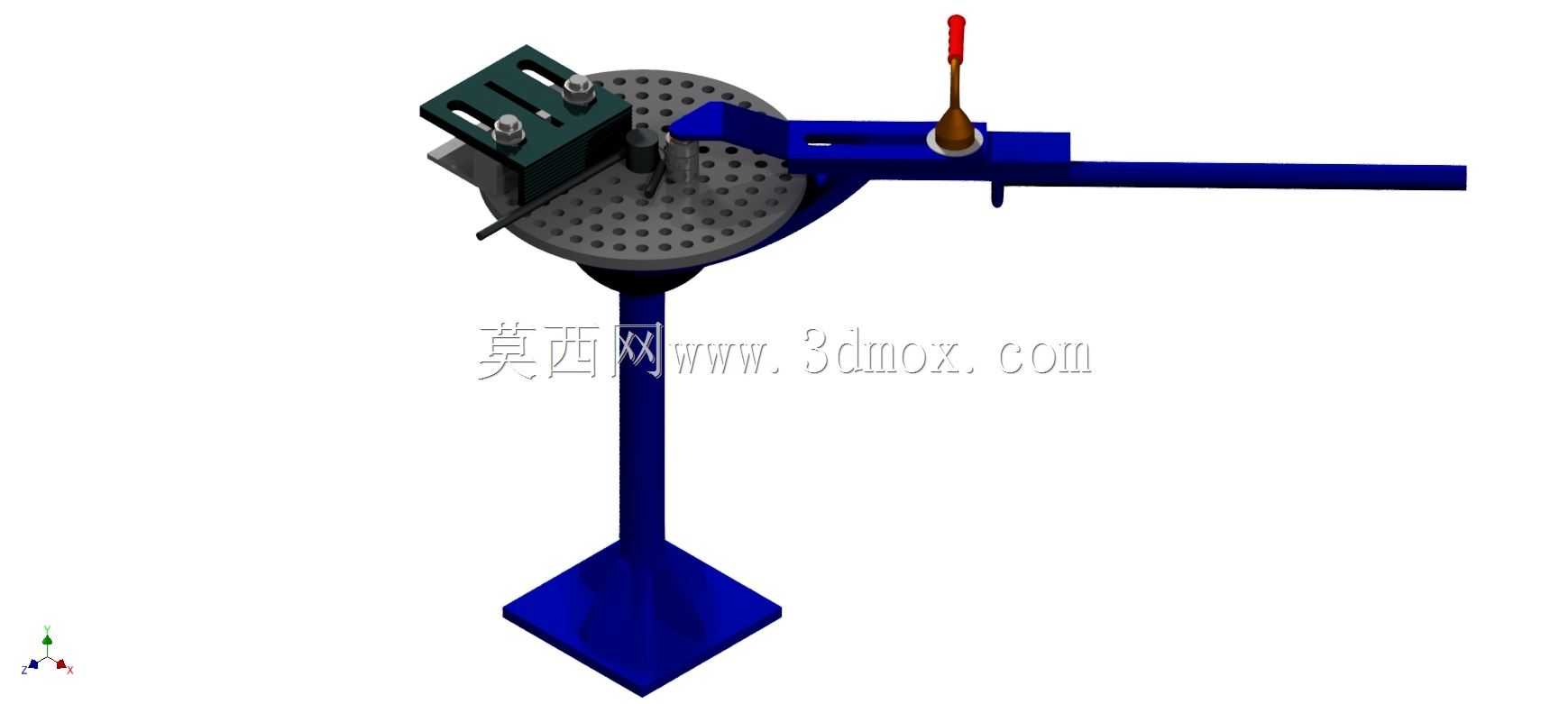

　　从结构布局来看，该工装采用立式落地支撑结构，底部为方形配重底座，直接放置在平整的水泥作业台面即可使用，无需额外打膨胀螺栓固定，整体安装边界仅需占用约0.4平方米的作业面，作业时操作手柄的最大回转半径不超过700mm，不会和周边台虎钳、砂轮机等常规工位器具产生干涉，适配多数小型加工工位的空间布局。上部的作业核心为带阵列定位孔的圆形工作台，工作台面的定位孔按照等角度、等半径排布，可根据待折弯棒材的直径、折弯半径需求，快速更换不同规格的定位挡块与折弯模具，挡块通过插销直接固定在定位孔内，更换调整无需扳手等辅助工具，单人即可在1分钟内完成不同折弯规格的切换。

　　操作端采用加长力臂设计，力臂长度经过杠杆比核算，折弯直径10mm以内的Q235圆钢棒时，操作人员仅需施加常规手部推力即可完成弯曲，无需借助加力套管，避免因为力臂过长导致的工装倾覆风险。力臂上集成了压料与折弯两个功能模块，压料块在作业时可将棒材的固定段牢牢抵在定位挡块侧面，防止折弯过程中棒材窜动导致的折弯尺寸偏差，折弯头沿着工作台面做回转运动，带动棒材绕定位模具弯曲，可实现0-180度范围内任意角度的折弯作业，折弯过程中操作人员可随时停顿观察折弯角度，调整施力大小，避免过弯报废。

　　设计过程中充分考虑了不同作业场景的适配性，工作台上的定位孔阵列覆盖了常用的折弯半径范围，从R10到R80的折弯需求都能通过调整挡块位置实现，配套的折弯模具开设了不同半径的圆弧槽，可适配直径4mm到12mm的圆钢、铜棒、铝棒等不同材质的棒材加工，不会在棒材表面产生明显压痕，满足五金制品、铁艺加工、设备维修中对棒材折弯件的外观要求。工装的受力部件均采用加厚钢材焊接制作，回转位置加装了耐磨衬套，长期使用后仅需更换衬套即可恢复回转精度，维护成本极低，分体式的结构设计也方便搬运转移，在户外维修、现场安装等没有固定加工场地的场景下，也能快速组装投入使用。

　　和常见的手持式折弯工具相比，这款台式工装的折弯精度更高，折弯半径一致性更好，作业时棒材的固定段始终保持水平状态，折弯后的两段棒材平面度误差可控制在1度以内，无需后续二次校正，对于需要批量加工相同规格折弯件的场景，可通过定位挡块限定折弯角度，实现重复定位加工，大幅降低小批量加工的劳动强度。工装的操作手柄做了防滑处理，末端套有绝缘橡胶套，在潮湿的作业环境下也能保证操作人员握持稳定，底座的配重经过重心核算，在最大力臂位置施力时，工装的倾斜角度不会超过2度，作业过程中无需额外人员辅助固定，单人即可完成上料、折弯、取件的全流程操作，非常适合小型加工点、维修班组、铁艺作坊等场景的日常棒材弯曲加工作业。
