带安装座截止式旋塞调节构件结构设计

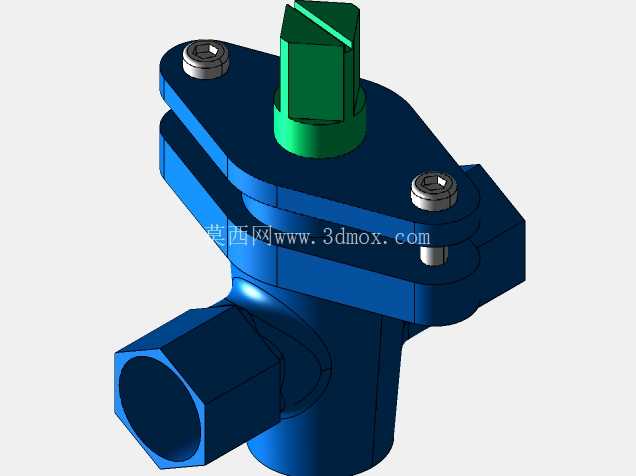

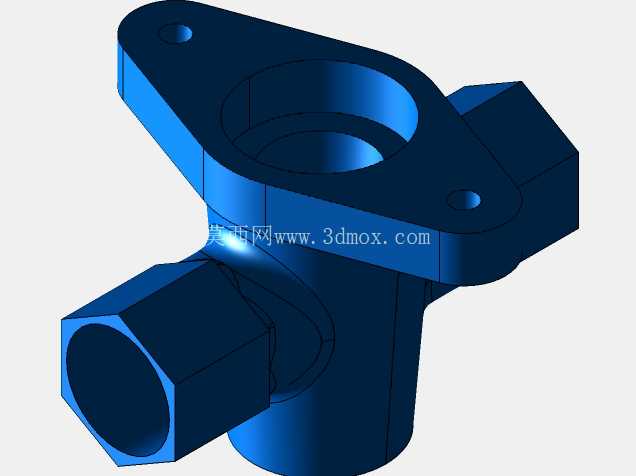

　　在民用给排水、小型化工流体输送、暖通管路系统的支路管控场景中，这类带集成安装座的截止旋塞构件，是支路通断、流量微调的核心执行部件，区别于大通径管线的主路闸阀，这类构件更适配DN15-DN25口径的支路管线，安装空间紧凑，操作频次适中，对密封可靠性、操作扭矩的均衡性有明确要求。从结构组成来看，整个构件以深蓝色压铸成型的阀体作为承载基体，阀体两侧预留的内六角安装孔位，可直接通过对应规格的内六角螺栓将整个构件固定在管线支架或者设备面板上，不需要额外加工转接法兰，大幅缩减现场安装的工序时长，安装孔的中心距公差控制在±0.1mm范围内，能适配常规标准安装面板的开孔布局，避免现场二次扩孔的麻烦。

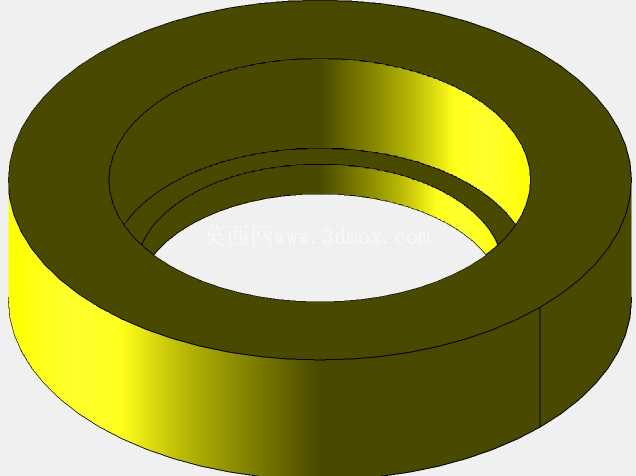

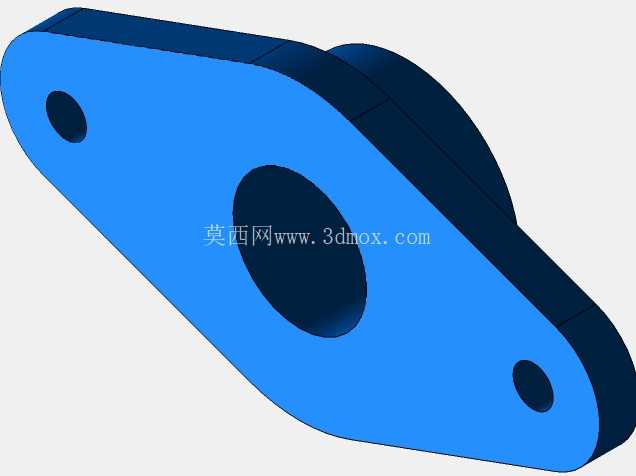

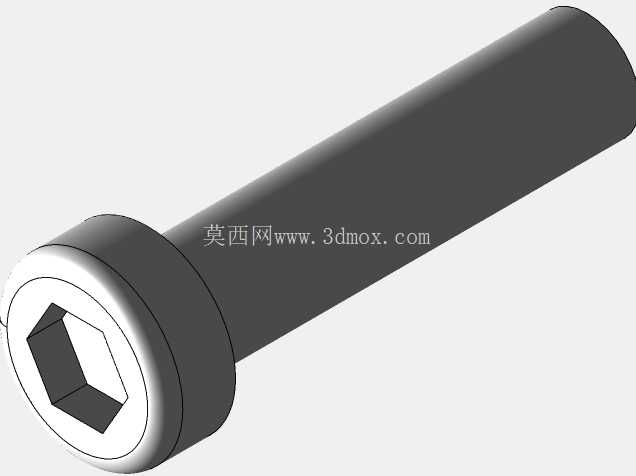

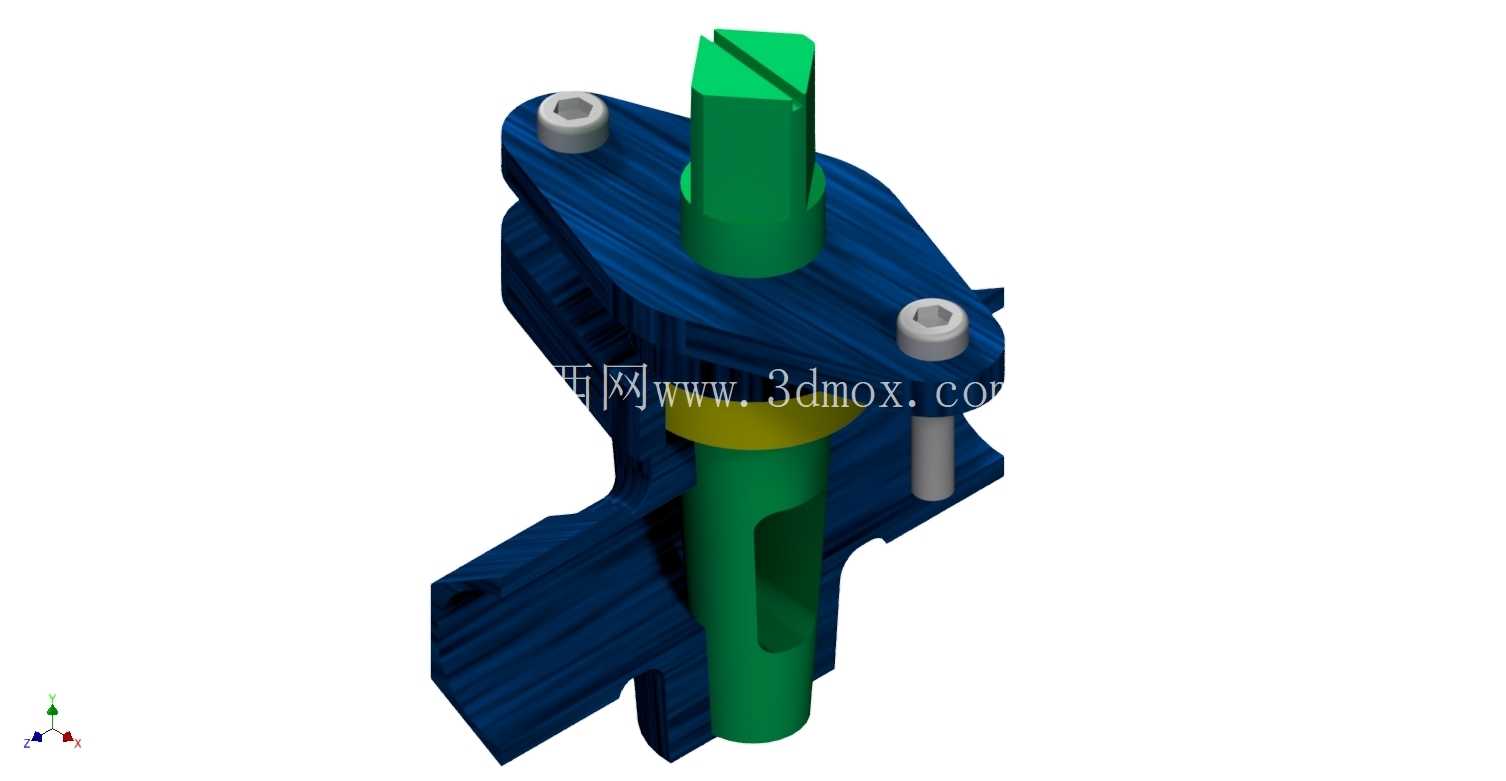

　　贯穿阀体中心的绿色阀杆是操作执行的核心部件，阀杆顶部开一字槽结构，既可以配合一字螺丝刀进行精细调节，也能适配小型手动旋钮完成快速启闭，阀杆中部的黄色密封挡圈与阀体内腔的密封槽紧密配合，在阀杆做升降旋转动作时，能阻断介质沿阀杆配合间隙的外渗路径，密封面的粗糙度要求达到Ra0.8，保证长期往复动作后仍能维持密封性能，不会出现跑冒滴漏的问题。阀杆下部的导流槽结构，是实现流量调节的关键，当阀杆旋转至不同角度时，导流槽与阀体内腔流道的重合面积发生变化，以此控制管路内流体的通流截面，相比普通球阀的通断式控制，这种结构能实现0到额定流量的线性微调，适合需要精准控制介质流量的支路场景，比如暖通系统的末端支路供水调节、小型实验装置的流体流量管控。阀体侧面的两个内六角螺栓，除了承担安装固定的作用外，同时也是阀体内腔密封组件的压紧紧固件，在后期维护更换密封件时，只需要拧下这两个螺栓就能拆开阀体上盖，更换内部的密封垫圈，不需要将整个阀体从管线上切割拆除，大幅降低后期运维的成本。从安装边界来看，整个构件的总高度控制在120mm以内，阀体最大宽度不超过80mm，在管线排布时，只需要在阀杆操作方向预留不小于50mm的操作空间，就能满足手动调节或者工具操作的空间需求，不会因为空间不足导致操作卡滞。

　　在结构设计阶段，需要重点考量阀杆与阀体配合的同轴度，同轴度公差要控制在Φ0.05mm以内，否则阀杆升降过程中会出现卡涩，长期动作还会造成密封件偏磨，缩短构件的使用寿命；同时阀体内腔的流道要做圆弧过渡处理，避免直角结构造成的流体压损过大，减少介质在阀腔内的紊流、气蚀问题，提升构件在带压工况下的运行稳定性。这类构件的适用介质覆盖常温清水、低浓度酸碱溶液、压缩空气等常见工业民用流体，额定工作压力能达到1.6MPa，完全满足常规支路管线的压力等级要求，相比传统的铜质截止阀，这种结构的零件数量更少，装配工序更简单，整体重量更轻，在批量配套设备时能有效控制成本，同时塑料材质的阀体也具备不错的耐腐蚀性能，在部分有弱腐蚀介质的场景下不需要做额外的防腐处理。

　　在三维建模过程中，需要重点还原各配合面的公差配合关系，阀杆与阀体的配合采用H7/h6的间隙配合，既保证动作顺畅，又不会因为间隙过大造成介质内漏，密封挡圈的安装槽尺寸要严格匹配密封件的线径，保证压缩量在合理区间，压缩量过大会造成阀杆操作扭矩过大，压缩量过小则会出现密封失效的问题。另外阀体上的安装孔位要做沉头处理，让螺栓安装后头部不会突出阀体表面，避免安装时与周边管线构件发生干涉，阀杆顶部的一字槽深度要控制在3mm左右，既能保证工具咬合的强度，又不会因为槽深过深造成阀杆顶部强度不足，在大力操作时出现槽口崩裂的问题。
