气动驱动三通分料分流阀结构设计

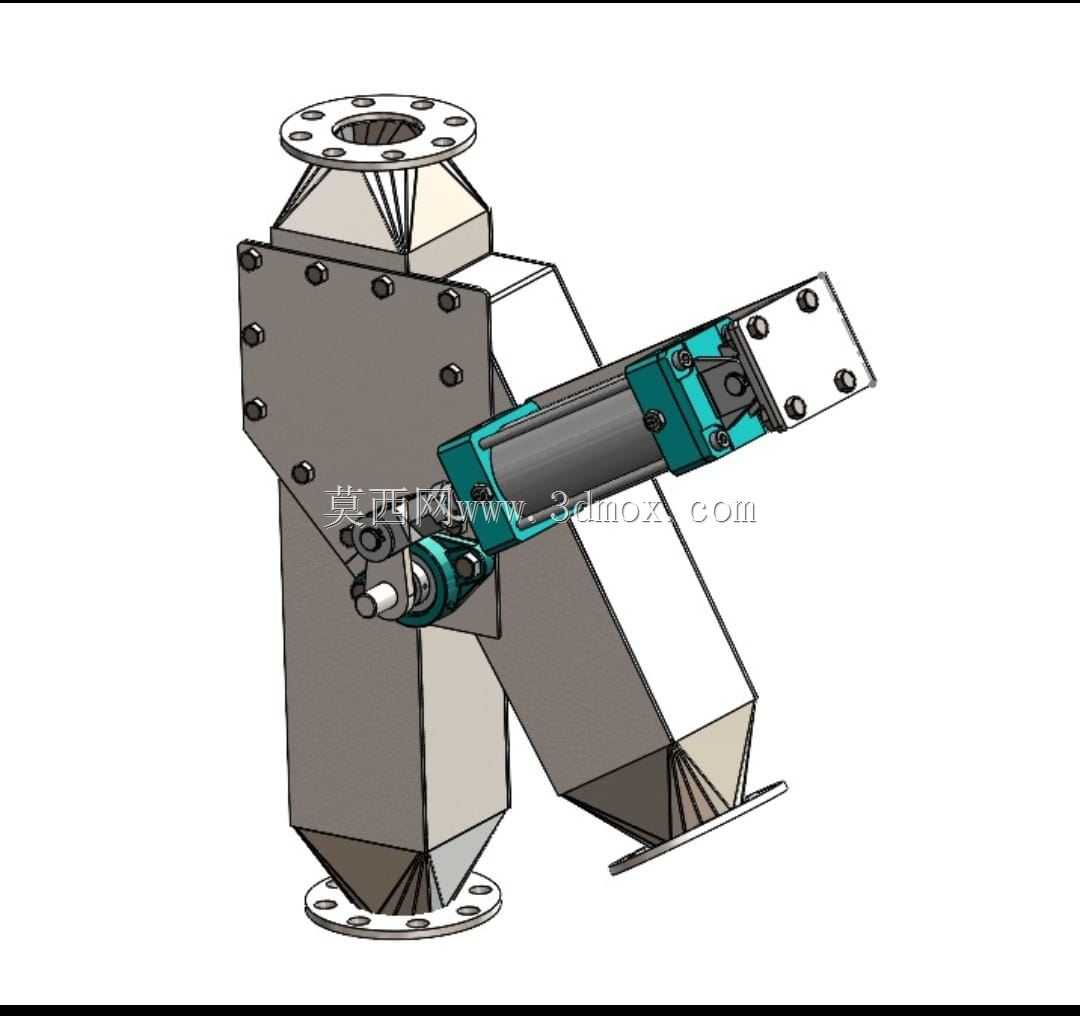

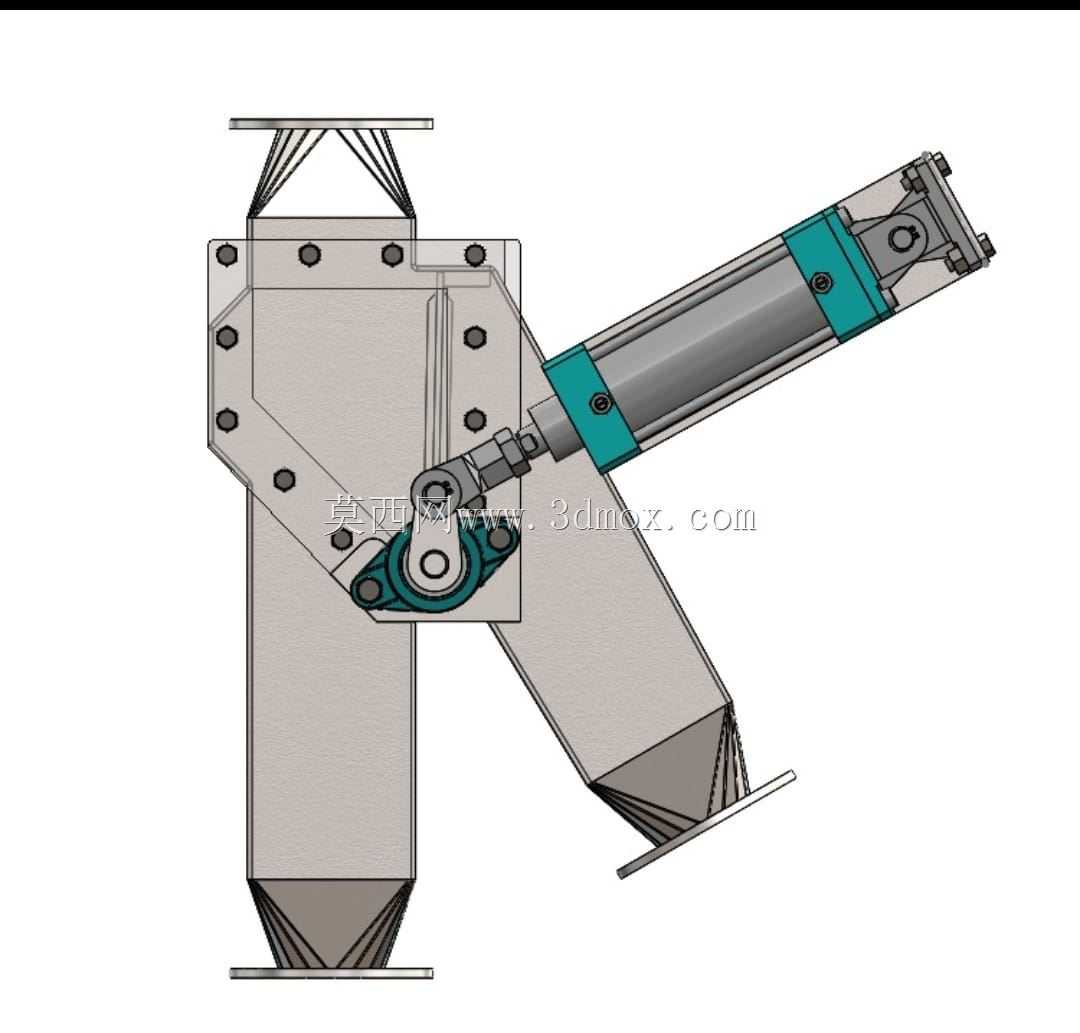

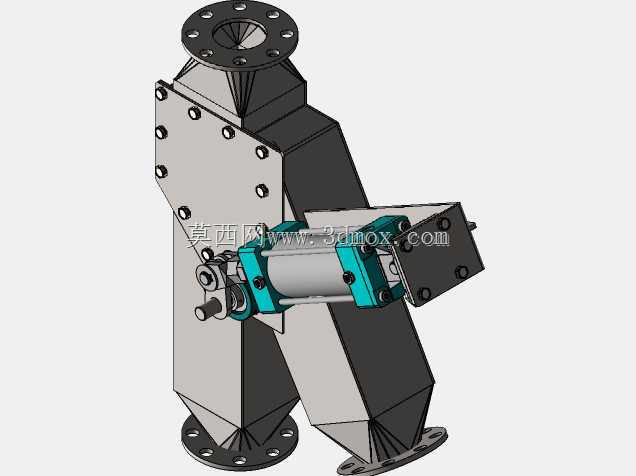

　　这款分流阀主要应用于粉体、颗粒物料的气力输送与重力落料管路系统中，常见于粮食加工、建材生产、化工粉体输送、矿山物料分选等工况场景，核心作用是在单路进料的管路中，将物料按需切换至两个不同的出料通路，实现物料流向的快速切换，无需停机拆装管路即可完成料路分配调整。从结构设计来看，整体采用Y型三通式壳体结构，进料端与两个出料端均配置标准法兰连接结构，法兰端面预留均匀分布的螺栓孔，可直接与同通径的输送管道、料仓入口或溜管对接，安装时需保证进料端垂直向上承接来料，两个出料端分别对应下游两路输送通道，安装边界需预留气缸侧的检修空间，避免气缸动作时与周边管线、结构件产生干涉。驱动部分采用标准气动直线气缸作为动力源，

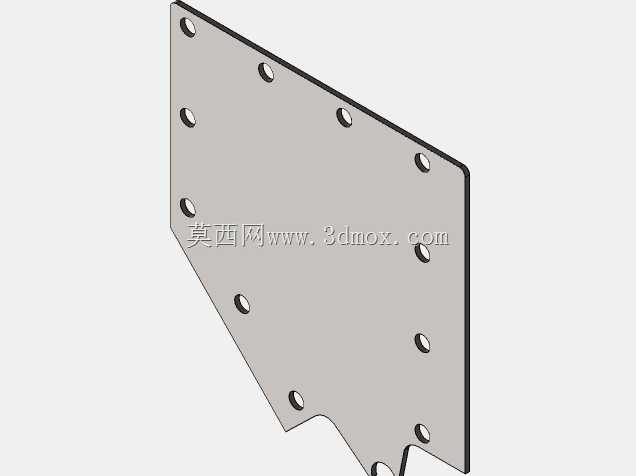

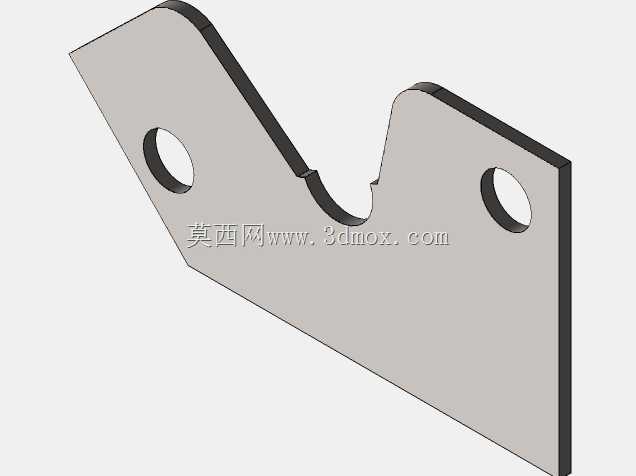

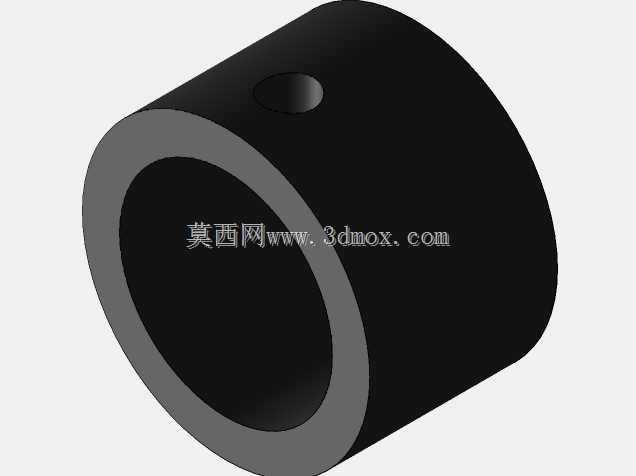

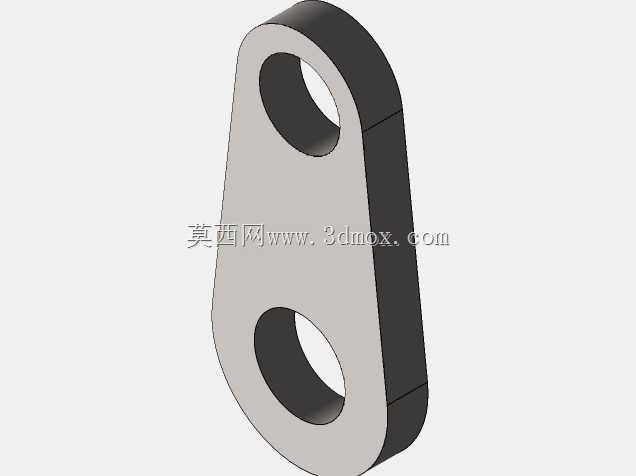

　　气缸通过铰接支座固定在阀体侧方的安装支架上，气缸活塞杆端与阀体内的翻板转轴通过摇臂结构连接，将气缸的直线往复运动转化为翻板的摆动动作，翻板转轴处采用密封轴承结构，既保证转动灵活无卡滞，又能避免粉体物料从转轴间隙泄漏，翻板边缘贴合阀体内腔的密封面，当翻板摆至一侧位置时，完全封堵对应出料通路，物料从另一侧通路流出，切换动作响应速度快，可配合生产线的自动化控制信号完成快速换向。阀体壳体采用钢板焊接拼合结构，侧壁通过密集螺栓连接的盖板实现内腔封闭，既保证壳体整体结构强度，可承受物料长期冲刷与管路内的工作压力，又可在检修时拆卸盖板清理内腔残留物料、更换密封件，降低后期维护难度。设计过程中重点考量了物料通过性，阀体内腔做了顺滑过渡处理，

　　无直角积料死角，避免粘性粉体、湿料在腔体内搭桥堵料，翻板的摆动行程经过精准校核，完全开启时翻板贴合腔体内壁，不会占用物料流通截面，保证物料通过时的通流面积与管路通径一致，不会产生截流导致输送效率下降。气缸选型匹配了阀体通径对应的翻板阻力，保证在物料堆积压在翻板上时仍能可靠动作，不会出现切换不到位的情况，气缸的气源接口预留在缸体侧方，方便现场接入气源管路，同时气缸两端配置行程限位，可保证翻板每次动作都能准确到达密封位置，避免内漏串料。在安装尺寸匹配上，法兰的螺栓孔分布、通径尺寸均遵循行业通用的管路连接标准，可直接替换同规格的传统手动分流阀，无需对现有管路进行改造，适配性较强。整体结构没有冗余设计，所有受力部件均经过强度校核，阀体支架与气缸安装座的焊接位置做了加强处理，长期承受气缸往复冲击也不会出现焊缝开裂、结构变形的问题，适合在连续生产的工业场景中长期稳定运行。
