三片式对焊连接手动球阀结构设计

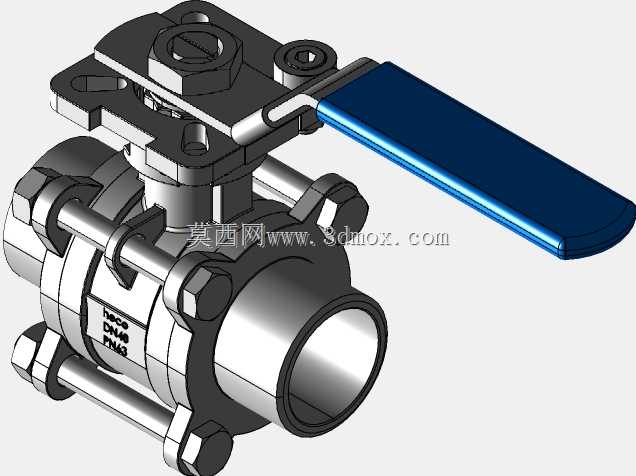

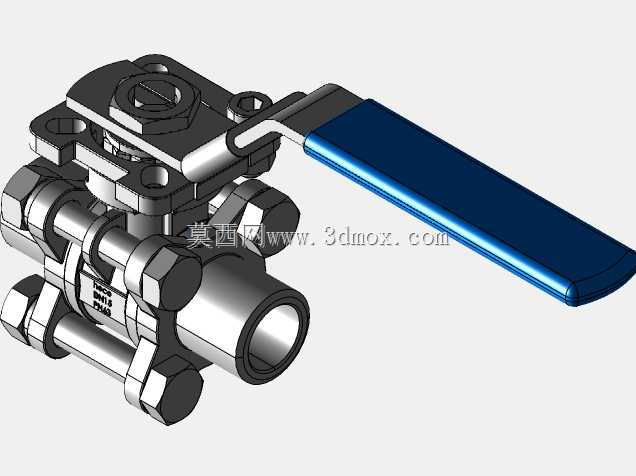

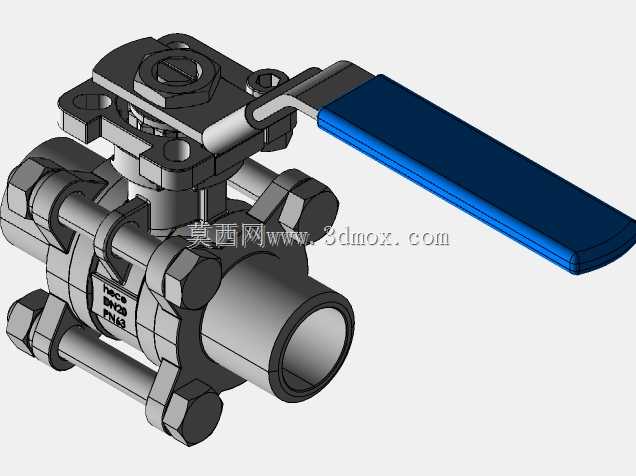

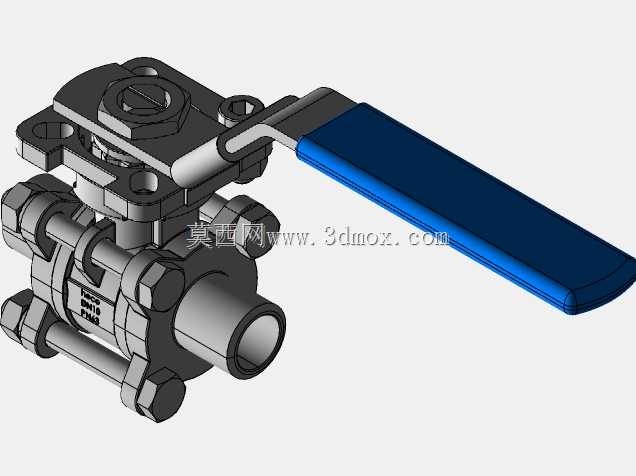

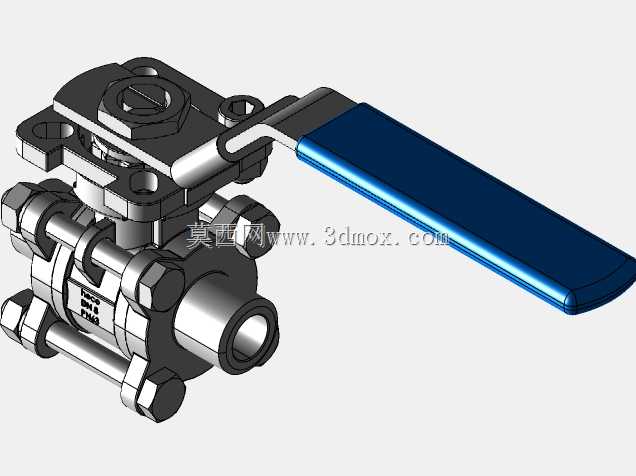

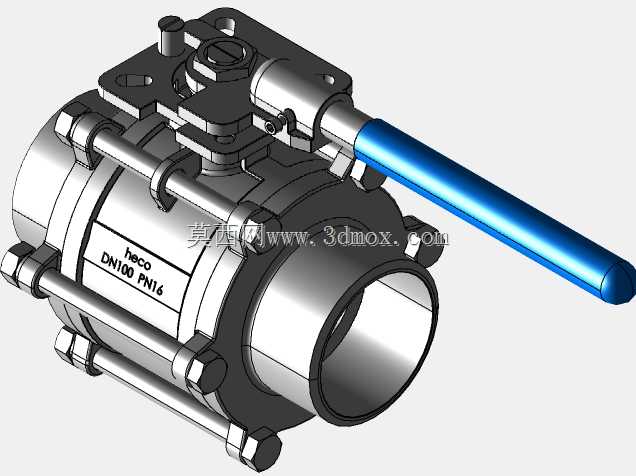

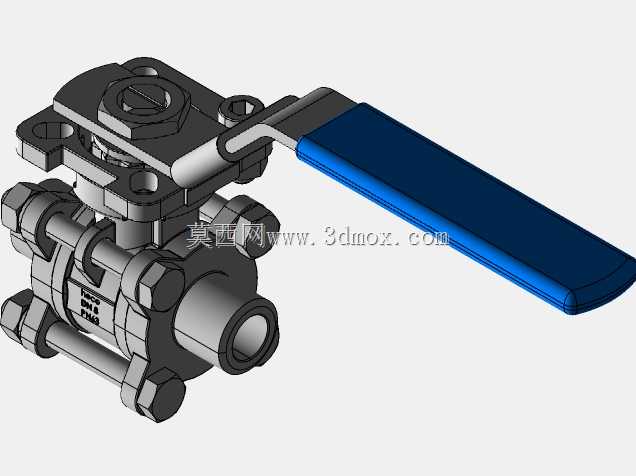

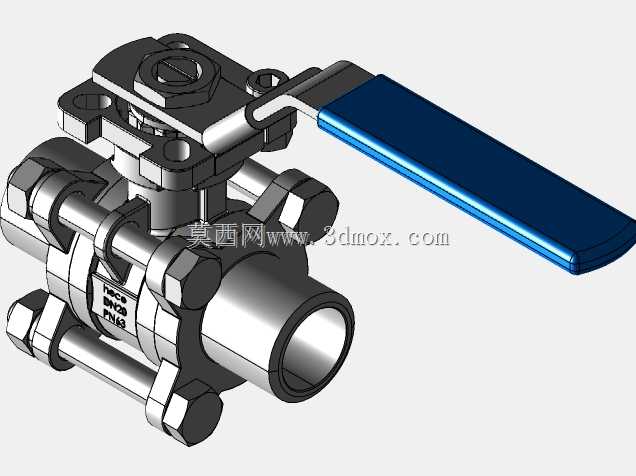

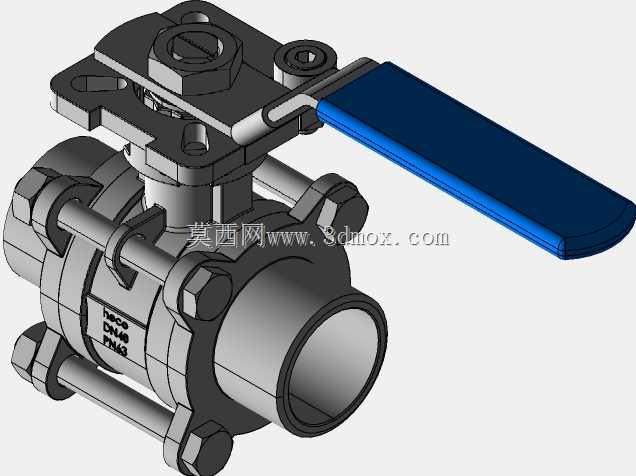

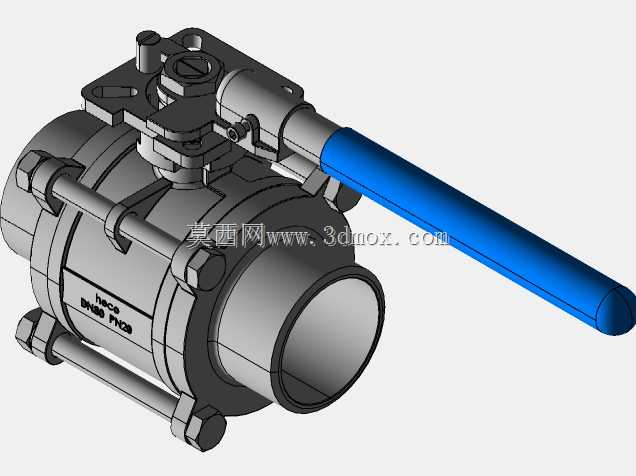

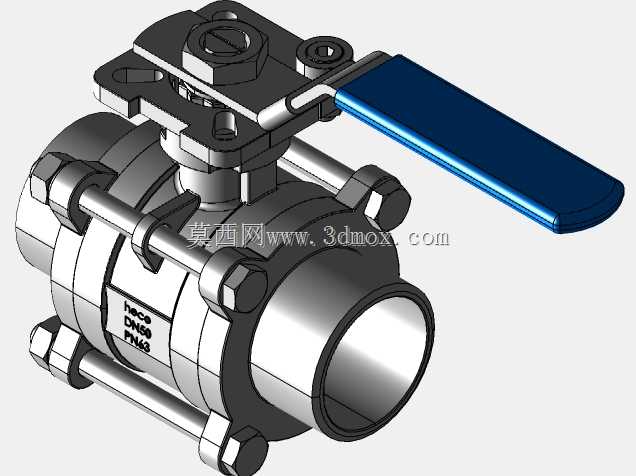

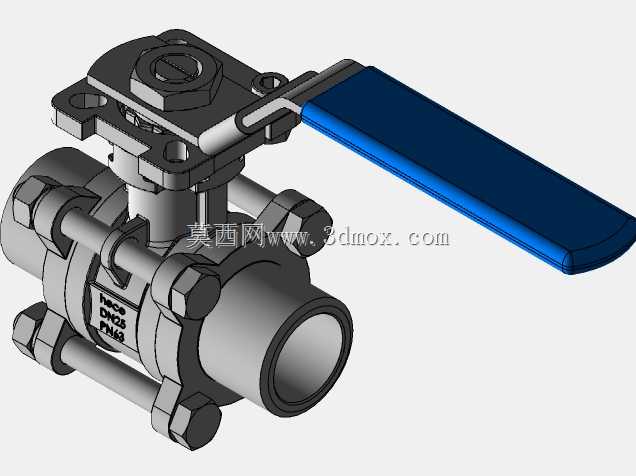

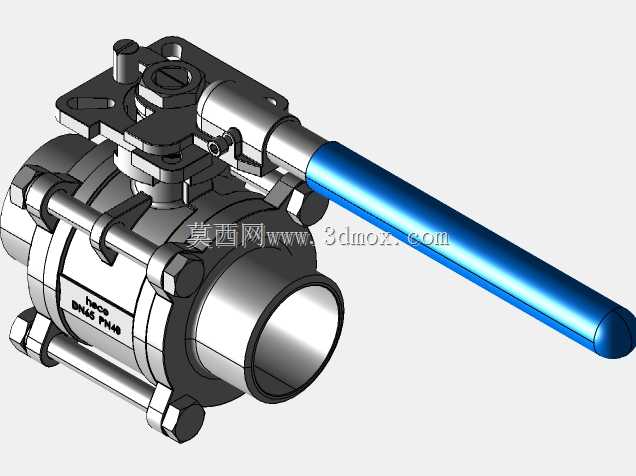

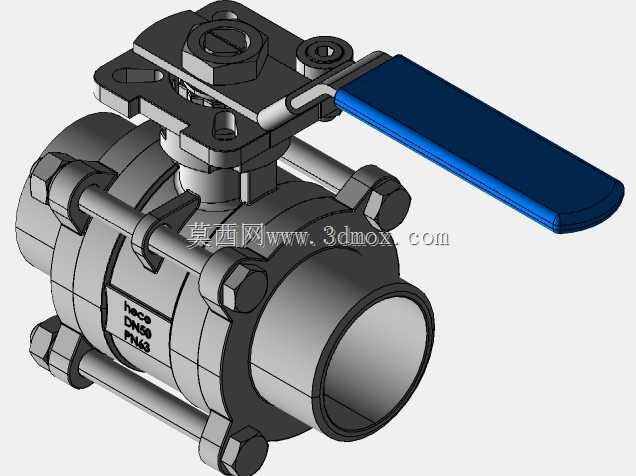

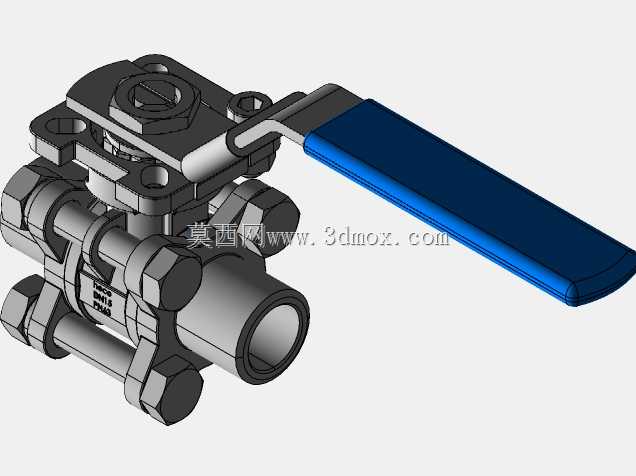

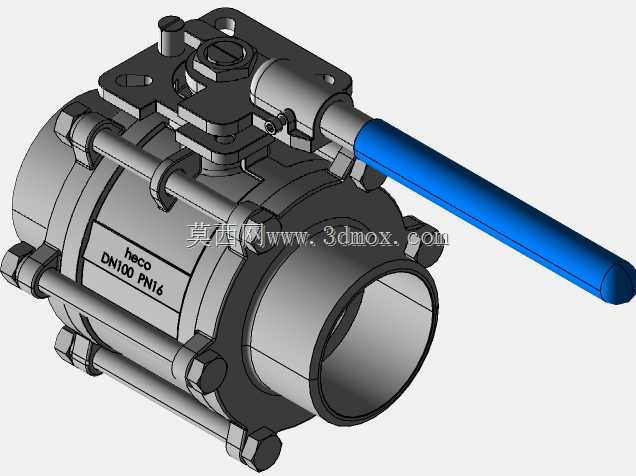

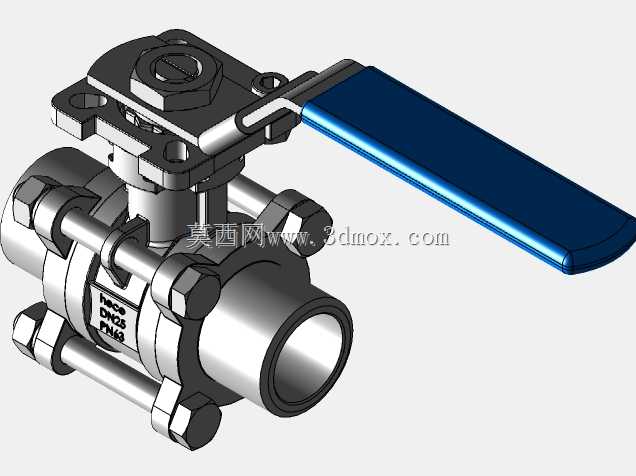

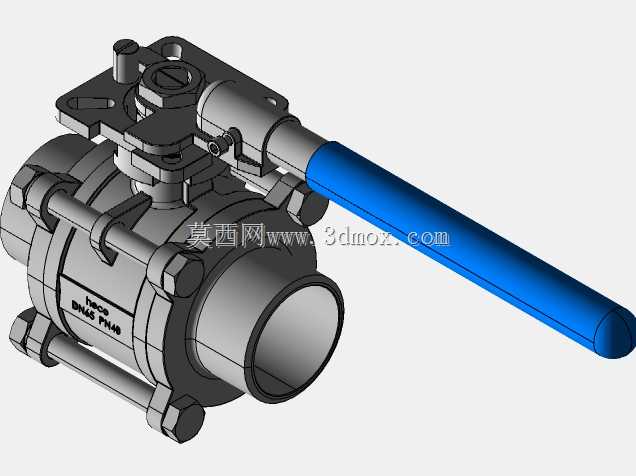

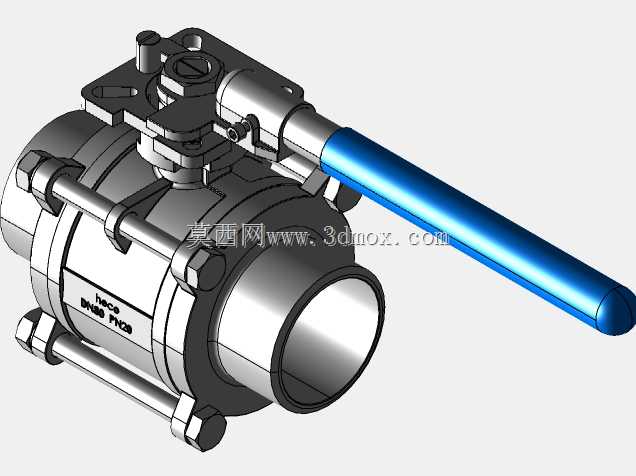

　　这款三片式对焊球阀的结构设计，核心围绕高压工业管路的截断控制需求展开，在化工流体输送、热力管网、高压液压系统这类需要长期可靠密封的场景中适配性极强。不同于法兰连接球阀需要配套螺栓垫片的安装形式，对焊端结构直接与工艺管路焊接固定，不存在法兰密封面泄漏的风险点，尤其适合PN63压力等级下的高温、高压、强渗透介质工况，比如饱和蒸汽管路、高压液压油回路、腐蚀性化工介质输送线，能有效降低长期运行中的密封失效概率。从结构设计逻辑来看，三片式阀体的拆分思路完全围绕后期维护便利性展开，左右两个阀体通过长螺栓与中间阀体夹紧固定，现场维护时无需将整个阀体从管路上切割拆除，只需松开连接螺栓即可取出中间的阀芯、阀杆与密封组件，

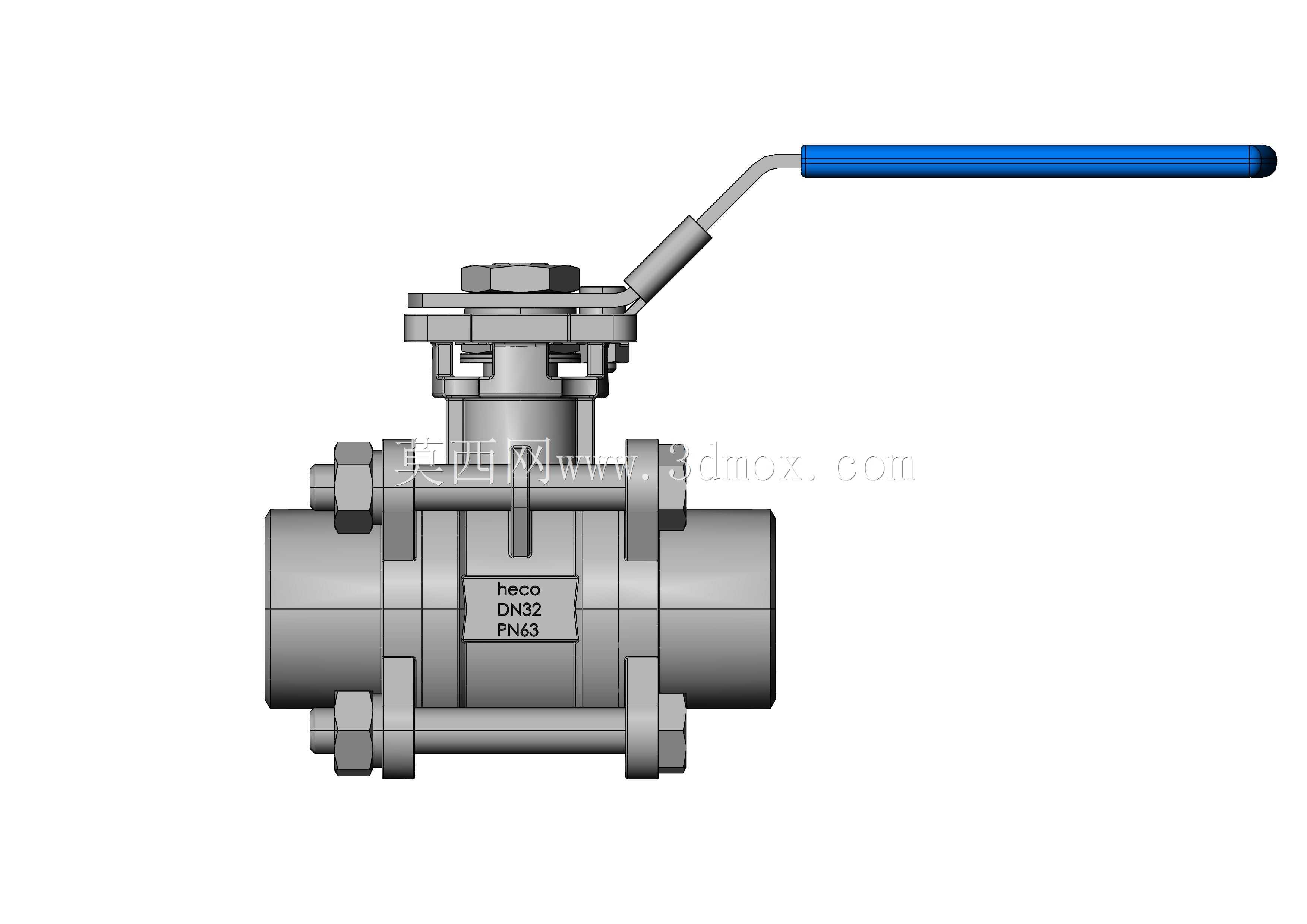

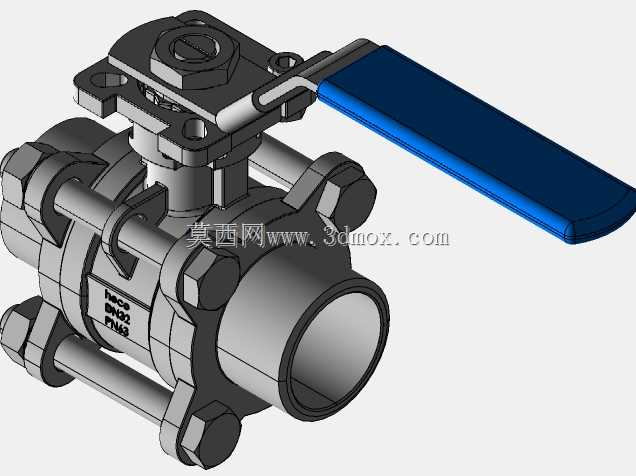

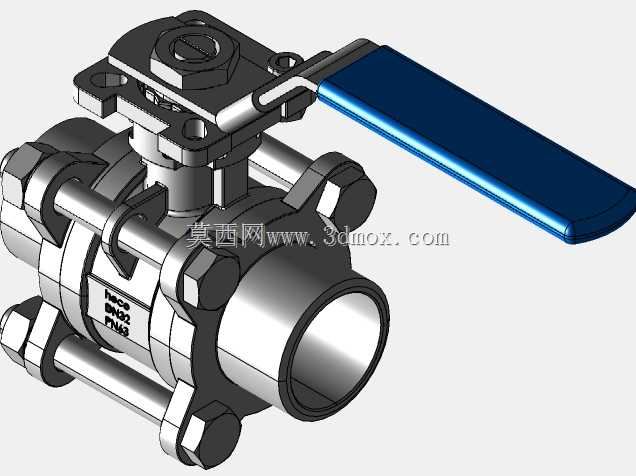

　　更换密封圈或者修复阀芯密封面的操作效率远高于一体式焊接球阀，大幅降低管路停机维护的时间成本。操作端采用加长杠杆式手柄，手柄长度经过力矩匹配设计，在额定压力下开关操作无需额外加力杆，单人即可完成90度回转的开关动作，手柄端部的绝缘套设计也能在高温介质工况下避免操作人员烫伤，同时手柄的安装方位与阀芯通孔方向保持一致，现场巡检时可直接通过手柄方位判断阀门开关状态，无需额外加装阀位指示器。产品上标注的DN32公称通径，对应适配外径42mm的无缝钢管焊接，焊接端的坡口尺寸按照承压管路焊接标准设计，预留了1.5mm的钝边与35度焊接坡口，现场焊接时能保证焊透深度符合承压管路要求，同时阀体焊接端与密封腔的距离经过热影响区计算，

　　焊接时的热量传导不会导致内部阀座密封圈过热老化，避免焊接后出现密封失效问题。阀芯采用浮动式球芯结构，介质压力作用下球芯会向出口侧阀座压紧，压力越高密封比压越大，这种自紧式密封逻辑不需要额外施加预紧力就能保证高压下的密封性能，阀杆采用下装式防飞出结构，即使阀杆填料出现磨损泄漏，内部介质压力也不会将阀杆顶出阀体，从结构上规避了阀杆飞出的安全风险。流道采用全通径设计，通孔直径与管路内径完全一致，介质流经阀门时没有缩径阻力，一方面能降低管路的压力损失，减少泵送能耗，另一方面也方便管路通球清扫，在长距离输送管线中不需要额外拆卸阀门即可完成管路清管作业。连接螺栓采用对称布置的四组长螺栓结构，夹紧力均匀分布在阀体密封面上，

　　不会出现单侧压紧力不足导致的内漏问题，螺栓的强度等级匹配PN63的压力等级，在额定压力下不会出现螺栓拉伸变形导致的密封面分离。阀杆填料采用多层复合密封结构，底部设置PTFE密封垫，上部采用柔性石墨填料，搭配填料压盖的可调压紧结构，长期运行出现填料微漏时，只需均匀拧紧填料压盖的螺栓即可消除泄漏，无需停机更换填料。在安装边界上，阀门的结构长度符合对焊球阀的行业标准，两焊接端的同轴度公差控制在0.1mm以内，现场焊接对接时不需要额外调整管路位置，手柄的回转半径经过核算，在水平安装时手柄向下回转不会触碰下方管路，垂直安装时手柄回转也不会与相邻管路或支架产生干涉，整体结构紧凑，不需要预留过大的安装操作空间，适合在管路排布密集的车间、装置区使用。
