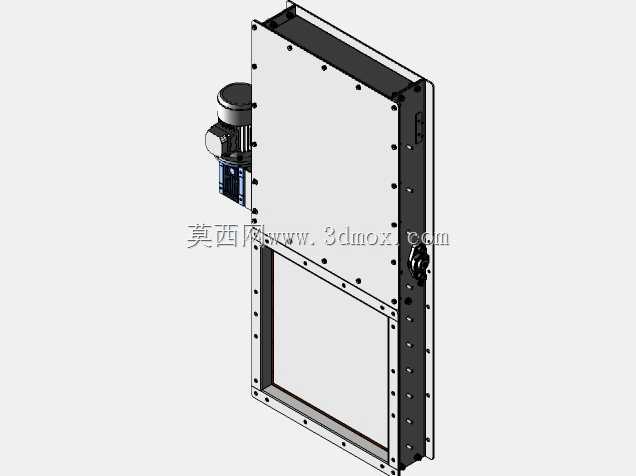

带齿条小齿轮传动的电动闸阀结构设计

　　在散粮储运、建材粉料中转这类需要频繁截断或接通重力落料通道的场景里，普通手动闸阀操作劳动强度大，响应速度慢，很难匹配自动化生产线的节拍要求，而这款采用齿条小齿轮传动的电动闸阀，正是针对这类重力流物料管道的通断控制需求开发的执行机构。从实际落地的工况来看，它常被安装在粮库筒仓出料口、斗式提升机进料转接段、散粮装车溜管的控制节点上，用来精准控制谷物的卸料流量，也可适配矿粉、塑料粒子等流动性较好的散料工况，避免料仓出料口堵塞、物料冲料等常见问题。

　　整套闸阀的动力输入采用蜗轮蜗杆减速电机直连的布局，电机输出的高转速低扭矩动力经过蜗轮副减速后，直接驱动与蜗轮同轴安装的小齿轮，小齿轮与阀板上集成的直齿条做啮合传动，把旋转运动转化为阀板的直线往复运动，实现闸阀的开启与关闭动作。这种传动结构相比传统丝杆传动的闸阀，传动效率更高，齿条和齿轮的啮合间隙可以通过侧压导向轮调整，长期使用磨损后也能通过补偿结构消除回程间隙，不会出现丝杆传动容易卡滞、积料抱死的问题——毕竟散料工况下难免有细颗粒物料渗入阀板导轨，齿条的开式传动结构更容易清理，抗污染能力更强。

　　设计这套结构的时候，首先要考虑的是阀板的受力平衡：闸阀关闭时，料仓内物料的垂直压力会直接作用在阀板上表面，如果齿轮齿条的受力点偏离阀板重心，很容易出现阀板卡涩、齿条偏载断齿的问题，所以建模时特意将小齿轮的啮合位置设置在阀板宽度方向的中心线上，阀板两侧的导向导轨采用上下两组滚轮夹持的结构，既减少阀板滑动的摩擦阻力，也能抵消物料压力带来的阀板倾覆力矩，保证阀板动作顺畅。阀板的行程设计完全匹配管道的通径尺寸，全开状态下阀板完全退到阀体侧面的容纳腔里，不会在通道内形成挡料台阶，避免物料长期堆积在阀板边缘结拱堵塞；全关位置设置了硬限位挡块，配合电机的行程开关，可以精准控制闸阀的关闭位置，既保证密封面完全贴合不漏料，也不会因为过位挤压导致齿条齿轮过载。

　　从安装边界来看，阀体的上下法兰采用标准的方形法兰接口，可直接与同规格的溜管、料仓出料口法兰对接，不需要额外做转接结构；驱动电机的安装位置在阀体的侧上方，避开了物料下落的正冲区域，减少物料飞溅对电机外壳的磨损，同时电机的接线盒方向预留了足够的接线操作空间，现场安装时不需要额外调整电机朝向就能完成布线。阀板侧面的容纳腔底部开有排污口，日常维护时可以打开排污口清理渗入腔体内的积料，不需要把整个闸阀从管道上拆下来，大幅降低了现场维护的工作量。

　　考虑到散料工况的磨损问题，阀板和齿条采用一体化的耐磨钢板加工而成，齿轮表面做了淬火处理，导向滚轮采用耐磨尼龙材质，既减少金属之间的硬摩擦噪音，也能耐受谷物、粉料的长期冲刷。整套结构没有复杂的液压或气动元件，只需要接入电源和控制信号就能独立工作，也很容易接入现有的PLC控制系统，实现料位联锁、自动装车等自动化功能，相比气动闸阀不需要配套气源管路，在户外粮库、偏远中转仓这类气源配套不完善的场景里适用性更强。在做三维建模的时候，所有的啮合间隙、导轨配合公差都按照实际加工精度做了预留，齿轮齿条的啮合接触斑点、阀板的运动行程都做了运动仿真验证，不会出现运动干涉、行程不足的问题，结构件的壁厚也按照满料工况的载荷做了强度校核，即使料仓满料时直接关闭闸阀，也不会出现阀板变形、齿轮断齿的故障。
