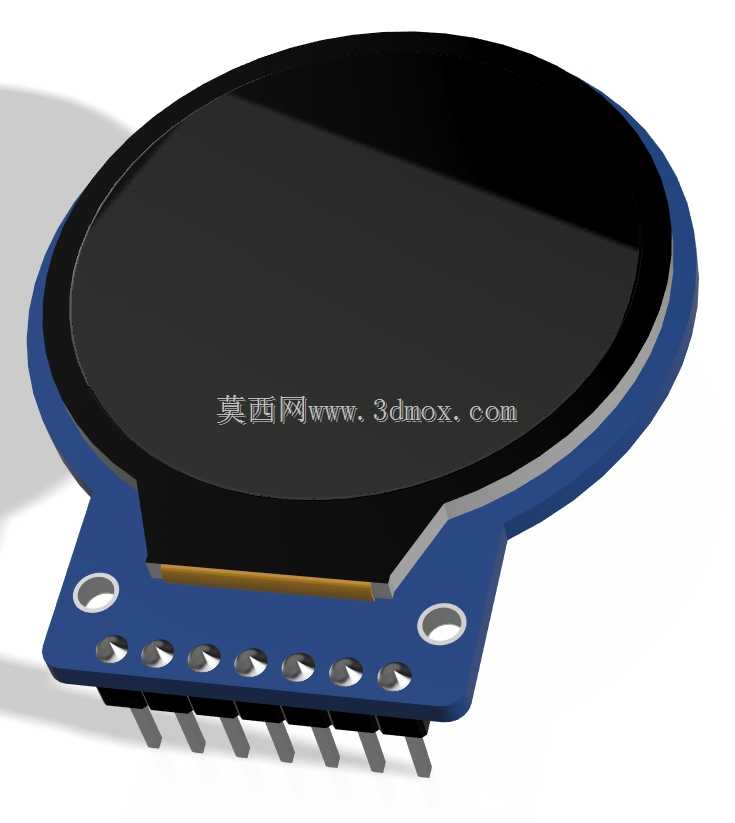

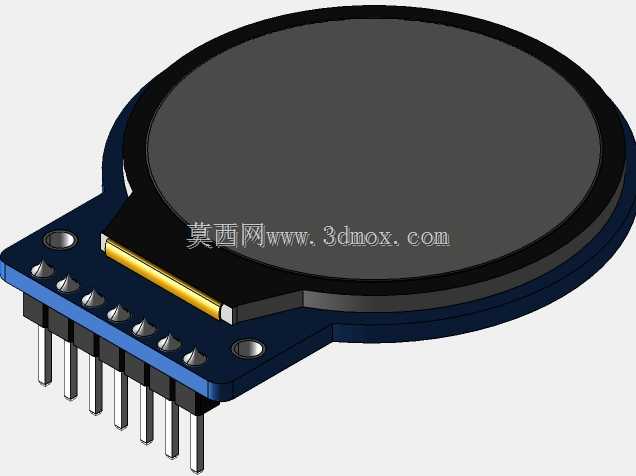

Arduino用1.28英寸圆形TFTLCD显示模块

　　这款圆形显示模块是面向嵌入式开发场景设计的人机交互核心部件，主要适配Arduino开发体系，在小型智能设备、手持检测仪器、桌面创意装置、可穿戴原型设备中承担可视化输出功能，能够直接呈现传感器采集的数值、设备运行状态参数、简易交互图标与动态波形，解决了传统矩形显示屏在圆形外观设备中装配突兀、边框浪费的痛点。从实际工程应用角度看，这类圆形屏在智能旋钮面板、小型车载状态显示、便携环境检测仪、创意电子时钟项目中使用率极高，相比同尺寸矩形屏，圆形轮廓更贴合旋钮、表盘类设备的外观设计语言，不会出现矩形屏装入圆形外壳后边角漏黑边、有效显示区域利用率低的问题。模块采用4线SPI通讯接口设计，仅需占用主控板4个IO引脚即可完成数据传输，

　　相比并行接口的显示屏大幅减少了接线复杂度，对于引脚资源紧张的小型开发板十分友好，通讯速率能够满足常规UI界面刷新、动态数值显示的需求，不会出现明显的画面拖影问题。PCB板采用蓝油工艺制作，板载8个直插排针引脚，引脚间距为标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过排针焊接到定制主板上完成量产装配，板体两侧设计了两个直径3.2mm的安装固定孔，孔位中心距匹配通用小型模块的安装标准，可以使用M3螺丝直接固定在设备壳体的安装柱上，安装时无需额外设计定制压片，固定后板体不会出现晃动偏移。显示区域为1.28英寸圆形，分辨率达到240*240，像素密度足够显示清晰的文字与图标，显示面板采用TFTLCD材质，

　　色彩还原度能够满足工业类设备状态指示、消费类创意产品的界面显示需求，面板边缘与PCB板之间做了台阶限位设计，装配时可以直接卡在壳体的圆形开孔内，屏幕表面与壳体表面齐平，既能够减少灰尘进入设备内部的缝隙，也能提升整机外观的一体感。设计过程中充分考虑了原型开发与小批量量产的双重需求，排针引脚的排布顺序遵循常用SPI显示屏的通用定义，开发者无需重新查阅复杂的引脚定义手册，直接套用通用驱动库即可完成点亮调试，大幅缩短项目开发周期；PCB板的外形轮廓做了圆角处理，不会在装配时划伤操作人员的手指，也避免了尖锐边角在设备内部剐蹭其他导线造成绝缘层破损的风险。模块的整体厚度控制在较低水平，板体加上屏幕的总厚度不足10mm，

　　对于内部空间紧凑的小型设备十分友好，安装时仅需要在壳体上预留对应直径的圆形开孔以及两个固定孔位即可，无需预留额外的避让空间，屏幕的FPC排线与PCB板之间采用压接工艺固定，连接处做了补强处理，常规装配震动下不会出现排线松脱、显示花屏的问题。在实际选型过程中，这类圆形显示模块常被用于替代传统的段码液晶屏，相比段码屏只能显示固定字符与数字的局限，TFT彩屏可以根据需求自定义显示内容，无论是显示中文提示、动态图标还是彩色状态指示都能轻松实现，同时SPI接口的通讯方式对主控的性能要求较低，即便是性能偏弱的8位单片机也能轻松驱动，不会占用过多的主控运算资源。模块的供电电压兼容3.3V与5V常用开发板电平，无需额外添加电平转换电路，直接连接Arduino开发板的对应引脚即可正常工作，板载的电源滤波电容能够滤除电源线上的高频干扰，在电机驱动、继电器开关等存在电磁干扰的设备场景中也能稳定显示，不会出现屏幕闪烁、乱码的问题。从结构设计角度看，PCB板的外形完全围绕圆形屏幕的轮廓设计，屏幕下方的板体延伸部分刚好容纳排针引脚与必要的驱动元件，没有多余的板体空间浪费，整体外形紧凑，在多模块堆叠的原型项目中也不会与相邻的传感器模块、通讯模块产生安装干涉。
