微雪RP2040 Zero核心控制板三维结构

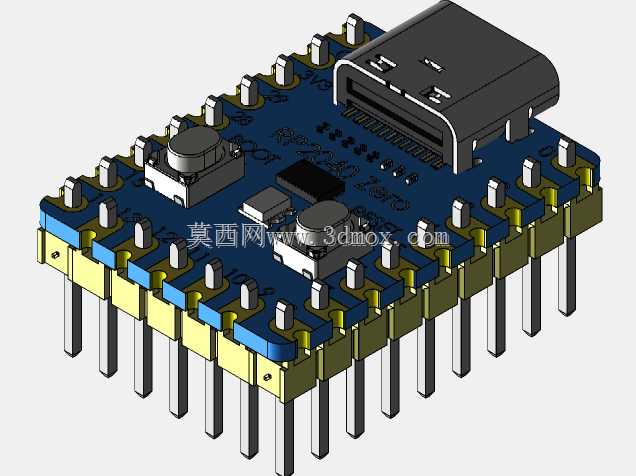

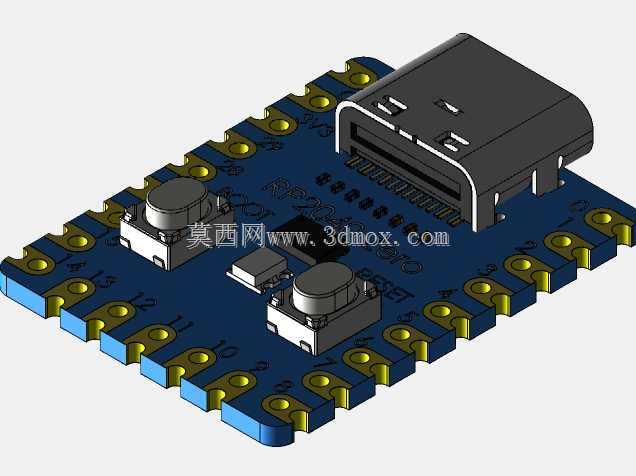

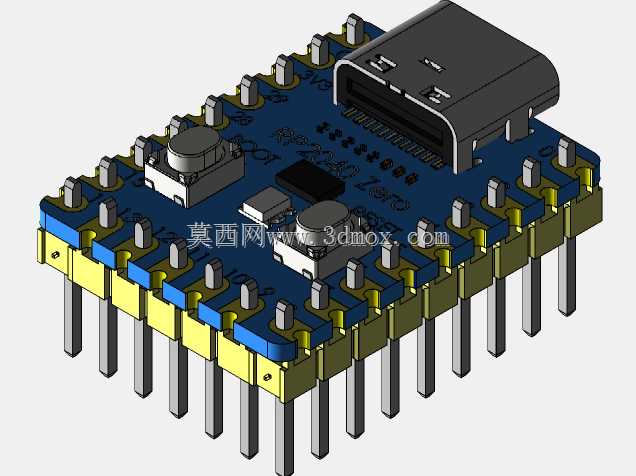

　　这款微控制器核心板的三维建模过程，需要先梳理清楚嵌入式控制模块在各类小型智能设备里的实际使用场景——从桌面级小型智能装置的主控单元，到学生电子竞赛作品的核心控制载体，再到小型自动化检测节点的运算核心，这类超小型核心板的应用边界正在不断拓宽，很多时候需要直接嵌入到空间极度受限的设备腔体内部，这就对结构建模的尺寸精度提出了极高要求。建模初期最先要确认的是板体的安装边界，整板采用双排直插排针的引出方式，排针间距严格遵循标准2.54mm排距，板体本身的长宽尺寸控制在极小范围内，建模时需要精准还原板边到每一排针的距离，避免后续做设备壳体设计时出现排针与壳壁干涉的问题。板载的Type-C接口是建模时需要重点处理的结构部分，这个接口不仅承担供电功能，还负责程序烧录与串口通讯，接口的金属外壳高度、插接口的内凹深度、接口边缘与板边的距离都需要严格按照实物尺寸还原，很多结构设计新手容易忽略接口金属壳的突出高度，导致后期做外壳开孔时出现接口插不到位、外壳与接口金属壳顶死的问题。板上的两个物理按键分别承担复位与启动模式切换的功能，建模时要还原按键的帽体高度、按键本体的焊接位置，以及按键按下后的行程空间，避免在板体上方叠加其他结构件时压住按键导致误触发。板载的微型LED指示灯、电源稳压芯片、晶振这些分立器件的高度也需要逐一核对，不同批次的器件封装高度会有细微差异，建模时取常规量产版本的标称高度即可，同时要预留出0.2mm左右的安全间隙，

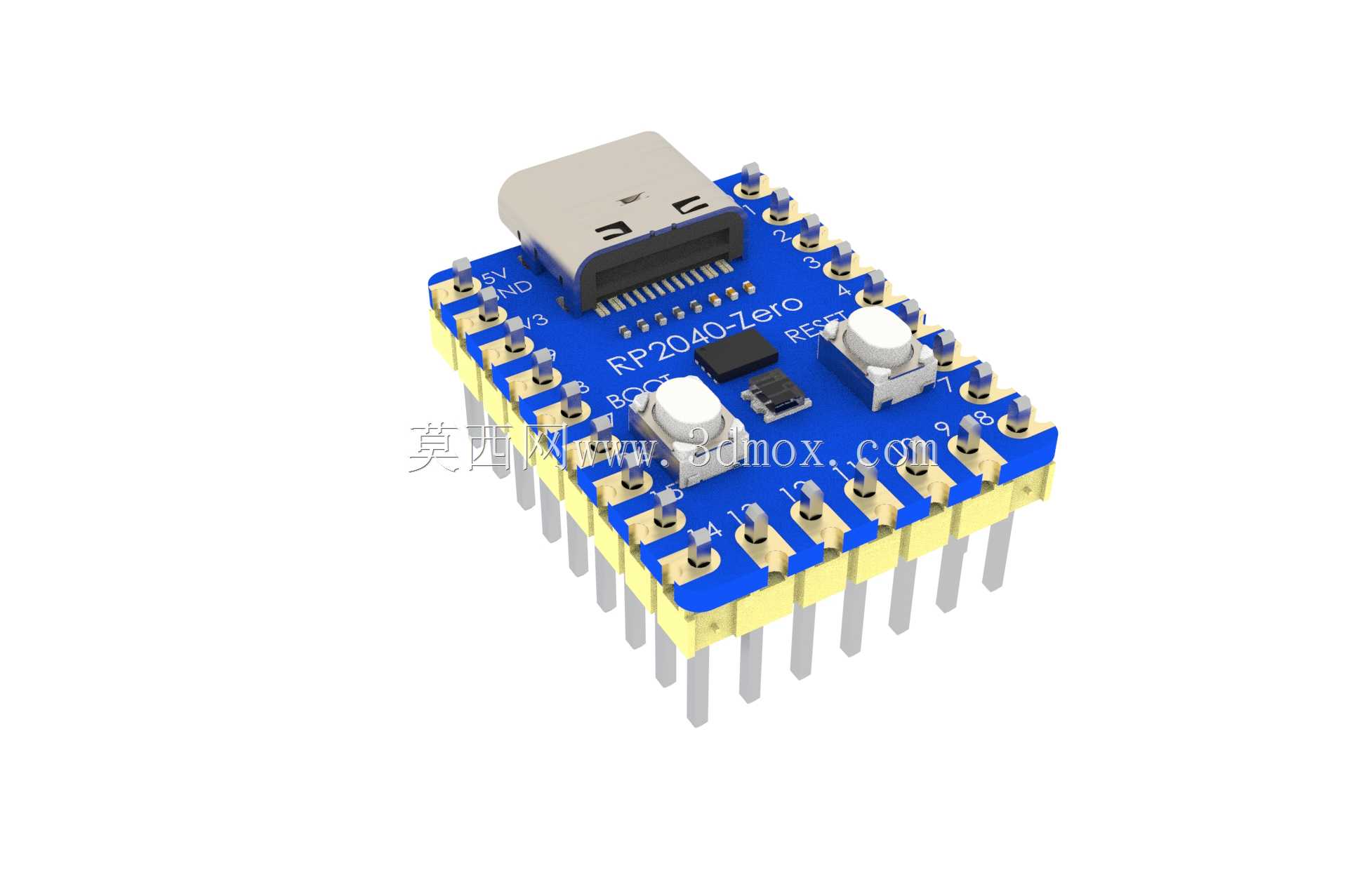

　　给后续生产的器件公差留出余量。排针部分的建模不能只做简单的圆柱拉伸，需要区分排针的塑料基座高度、金属插针的露出长度，以及插针穿过PCB板后的焊接端长度，很多时候这类核心板会采用排针朝下焊接的方式直接插在母座上，这时候焊接端的长度会直接影响板体底部到载板的净空高度，如果净空不足，板底的焊点容易和载板上的其他走线或者器件发生短路。PCB板本身的厚度按照常规1.6mm的双层板厚度建模，板上的丝印标识不需要做浮雕效果，只需要在渲染阶段通过贴图还原即可，但是板边的圆角、定位缺口这些结构特征必须准确还原，部分自动化装配场景下会通过板边的缺口做定位，尺寸偏差会直接导致装配失败。从设计思路来看，这款核心板的结构布局完全围绕极小化占用空间的目标展开，

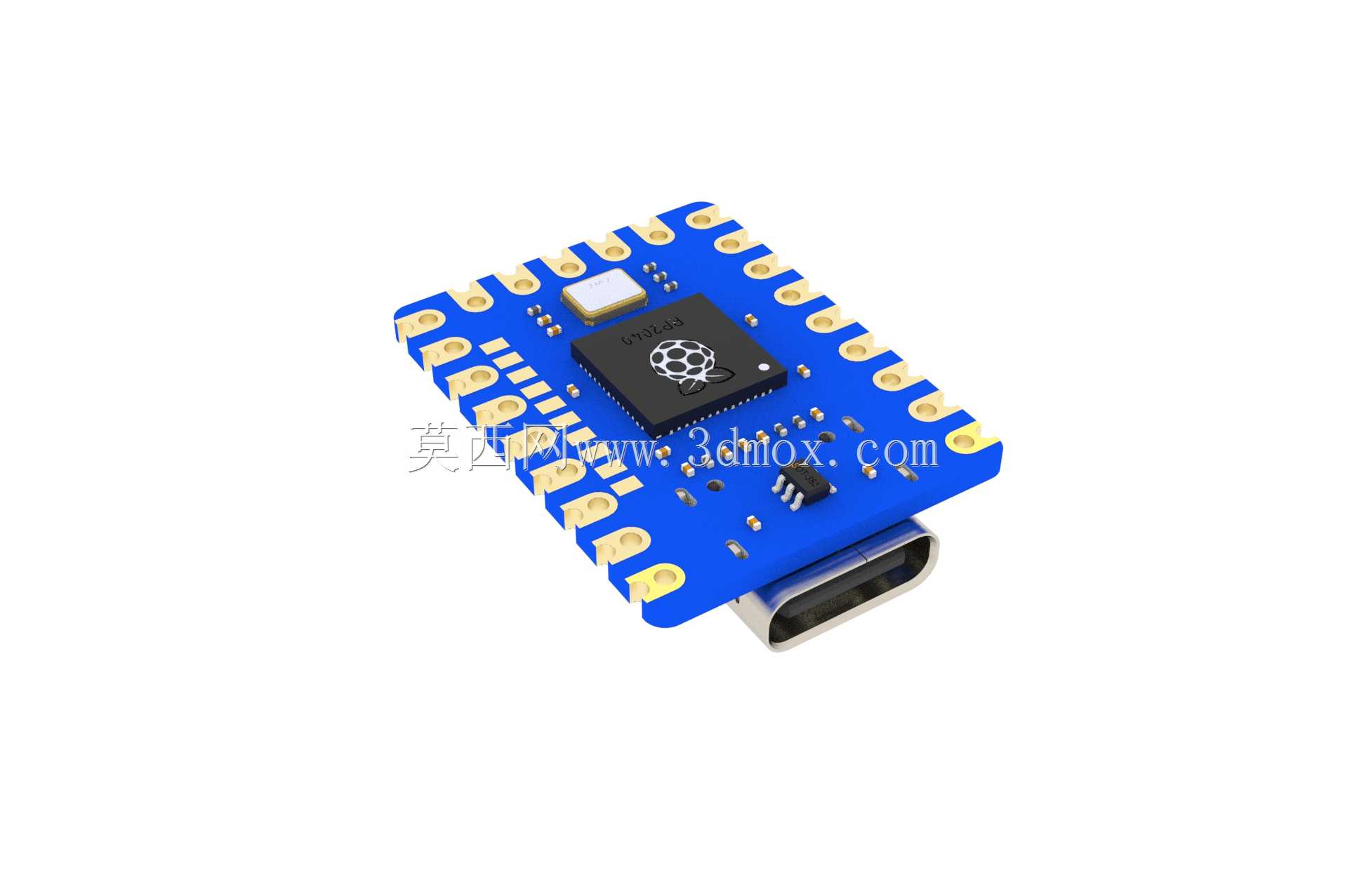

　　所有器件都排布在PCB的单面，背面保持平整，既可以采用直插排针的方式安装，也可以拆掉排针直接通过焊盘贴片焊接在定制载板上，进一步压缩整体安装高度。建模时还要考虑不同使用场景下的安装兼容性，比如当用户采用排针朝上的方式安装时，板体上方需要预留出足够的接线空间，Type-C接口的插拔方向不能被其他结构件遮挡，按键的操作空间也要留足，不能出现手指按不到按键的情况。在做配套结构设计的时候，核心板的固定方式通常有两种，一种是依靠排针的支撑力直接固定在母座上，另一种是在板体的四个角预留M2螺丝的安装孔位，不过这款核心板因为尺寸极小，并没有预留独立的安装孔，所以建模时要考虑到这一点，在设计配套固定结构时需要采用压条或者侧边卡位的方式固定，

　　不能强行在板上标注不存在的孔位。实际工程应用中，这类核心板经常会被集成到小型传感器节点、便携式检测设备、迷你智能小车这类产品里，很多时候设备内部的空间是按毫米级抠出来的，所以三维模型的每一个尺寸偏差都可能导致整个结构设计返工，比如Type-C接口的位置如果偏了0.5mm，外壳上的开孔就会对不上，用户插线的时候就会出现插不进去的问题；排针的位置如果有偏差，焊接到载板上的时候就会出现虚焊或者插不进母座的情况。建模过程中还要注意器件之间的安全间隙，比如稳压芯片和Type-C接口之间的距离、按键和排针之间的距离，都要符合电子生产的工艺要求，不能出现器件叠焊的问题，虽然这些是电路设计的内容，但作为结构建模人员，也需要了解这些工艺要求，确保还原的模型符合实际生产的可行性，而不是只做外观上的形似。
