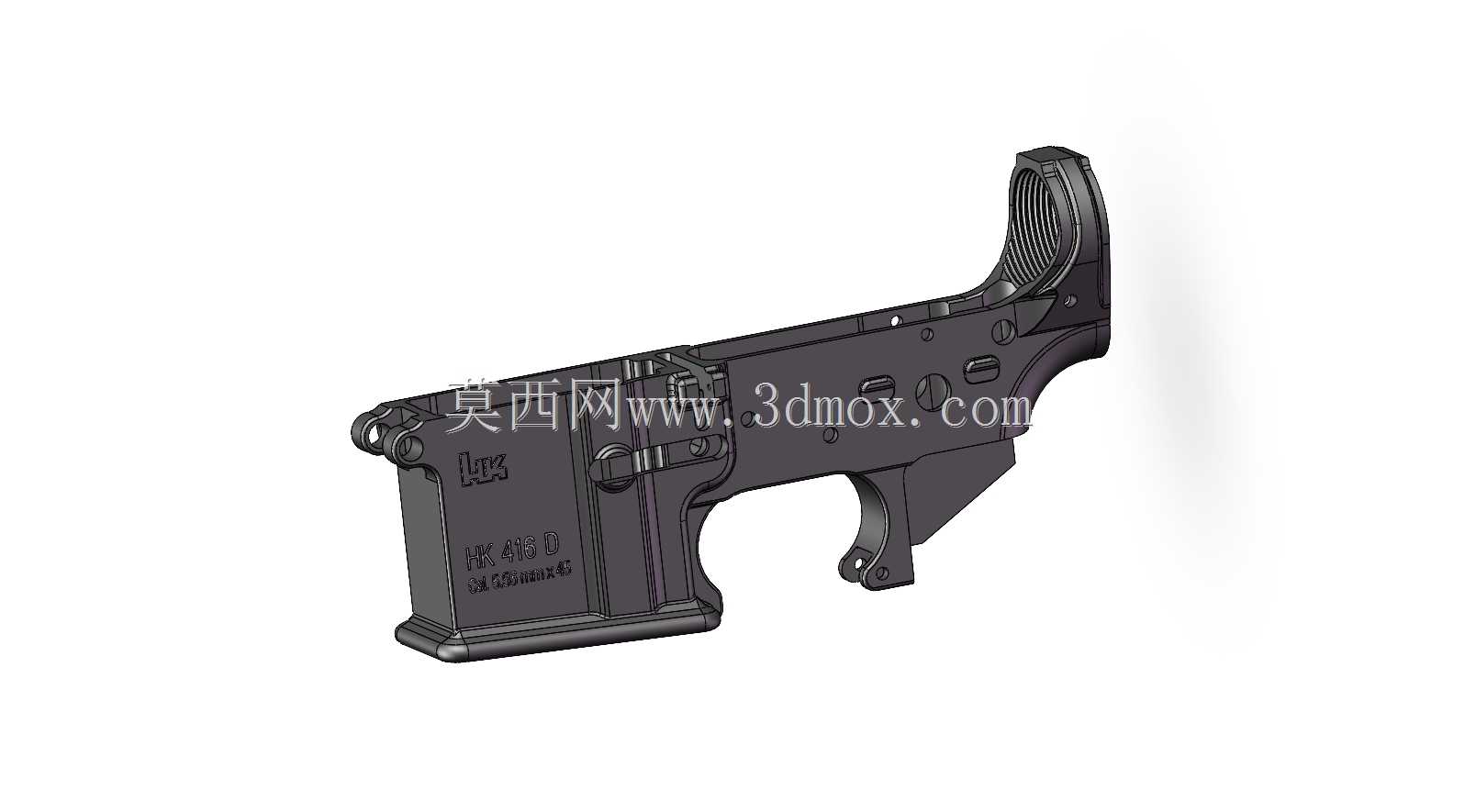

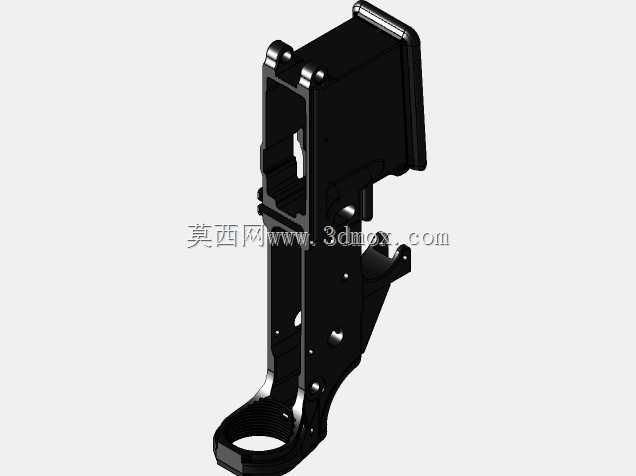

HK416步枪下机匣结构三维数模

　　在轻武器装备的研发、战术配件适配以及相关结构教学场景中，步枪下机匣作为整枪的核心承载基体，其结构精度直接决定了各功能组件的装配可靠性与动作顺畅度。本次呈现的HK416下机匣结构，完全参照实装的尺寸边界与装配逻辑构建，整体轮廓贴合AR系列步枪下机匣的经典布局，同时适配HK416特有的弹匣井弧度、扳机护圈轮廓以及尾部缓冲管安装接口，所有安装孔位、卡槽、让位槽的位置均按照实装的配合公差预留，可直接用于后续上机匣组件、扳机组件、弹匣释放钮、快慢机拨杆、枪托连接结构的配套装配验证。

　　从实际功能来看，该下机匣承担着多重核心作用：前部的弹匣井结构做了扩口导向设计，能够在快速换弹时为弹匣提供插入导向，避免紧急操作下弹匣卡榫对位偏差导致的供弹故障；扳机护圈采用一体化成型轮廓，既预留了冬季戴手套操作的足够空间，也避免了分体式护圈的连接松动问题；快慢机安装位的两侧均预留了拨杆安装槽，支持左右手操作的切换适配，符合现代轻武器的人机工程设计要求；尾部的缓冲管安装螺纹孔严格对应标准军规尺寸，可兼容各类伸缩式枪托、复进簧组件的装配，不需要额外做结构修改。

　　设计过程中，首先以整枪的装配基准为核心，确定了扳机孔、快慢机轴孔、弹匣卡榫安装孔的同轴度公差，所有孔位的中心距偏差控制在0.02mm以内，保证后续装入扳机组件时，扳机行程、阻铁扣合位置能够符合设计要求。机匣两侧的刻字标识位置做了下沉处理，既还原了实装的标识布局，也避免了后续表面处理时刻字被覆盖的问题。握把安装位置的螺纹孔深度按照标准规格设置，可适配各类AR系列通用握把的安装，不需要额外攻丝调整。弹匣卡榫的让位槽深度经过反复校核，既保证卡榫能够有足够的行程完成弹匣锁定与释放，也不会因为槽深过大导致机匣侧壁的结构强度下降。

　　从外形尺寸与安装边界来看，该机匣整体长度控制在235mm左右，最大宽度位于弹匣井位置，为42mm，尾部缓冲管安装位的外径为28mm，完全符合标准AR步枪的安装尺寸规范，不需要修改尺寸即可适配市面上绝大多数的通用配件。机匣内部的弹匣让位空间做了平滑过渡处理，没有多余的凸台结构，能够保证标准STANAG弹匣插入时无卡滞，同时弹匣卡榫的锁定凸台高度经过计算，锁定后弹匣的上下窜动量控制在0.1mm以内，避免射击过程中因为弹匣晃动导致的供弹故障。扳机组件安装腔的内部侧壁做了加强筋设计，在不增加整体壁厚的前提下，提升了机匣在承受后坐力冲击时的结构强度，避免长期使用后出现安装孔变形、扳机行程变长的问题。

　　在实际应用场景中，该结构数模可用于战术配件厂商的产品适配验证，比如研发适配HK416的扩容弹匣、双边快慢机、轻量化握把等配件时，可直接在该数模上做干涉检查，不需要反复测绘实装零件，大幅缩短配件的研发周期；也可用于轻武器结构教学场景，通过拆解数模的各个装配位，直观展示下机匣各结构的功能逻辑与配合关系，帮助学习者理解轻武器的结构设计思路；同时对于个性化改装场景，该数模预留了足够的修改空间，可在不破坏核心安装结构的前提下，调整弹匣井外形、扳机护圈轮廓、机匣表面纹理，满足不同的定制化需求。需要注意的是，所有结构设计均严格遵循装配功能优先的原则，所有非配合面的圆角、倒角均按照金属机加工的工艺要求设置，不存在无法加工的尖锐内角或者薄壁结构，最小壁厚控制在2.5mm以上，完全满足铝合金铣削加工的工艺要求，可直接用于后续的机加工工艺编制与CNC加工验证。
