K40激光雕刻机大尺寸床身升级改造结构

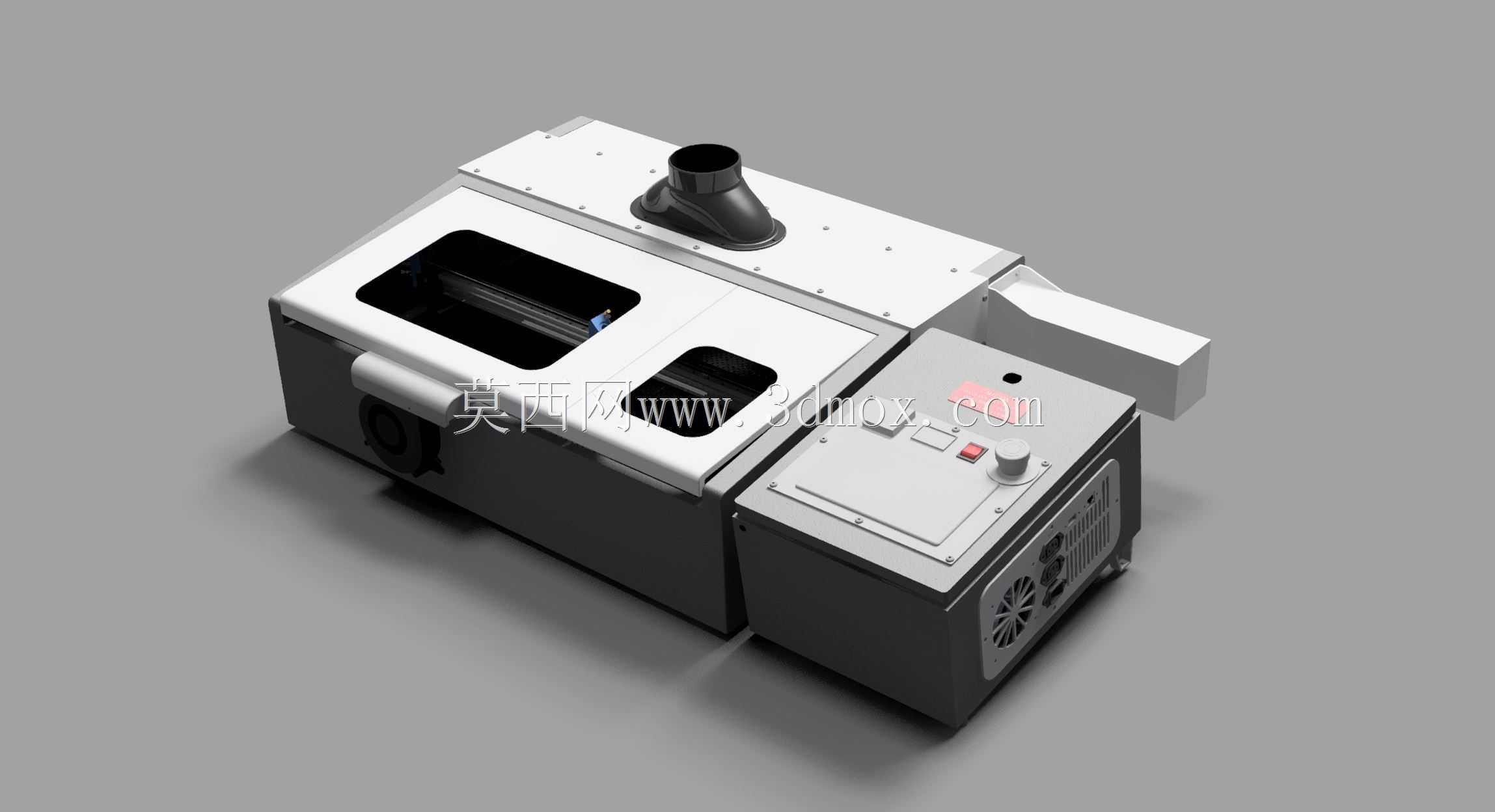

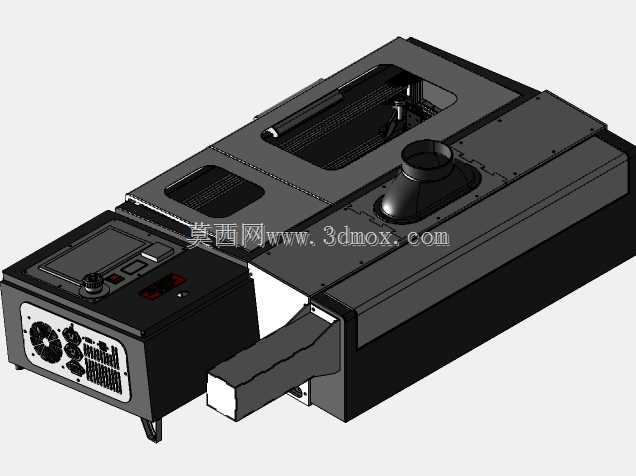

　　在桌面级激光加工设备的实际使用场景中，原厂K40 CO2激光雕刻机的加工幅面往往难以满足中小批量加工、大幅面非金属材料裁切的需求，不少作坊、个人加工场景都会遇到小行程设备无法适配大尺寸工件的痛点，本次改造结构正是针对这一实际使用痛点完成的床身升级方案。从实际加工用途来看，改造后的设备可覆盖亚克力板、薄木板、皮革、纸质材料等常见非金属工件的雕刻与裁切作业，适配广告标识制作、手工文创加工、小批量定制零件打样等多个常见加工场景，相比原厂小行程设备，可减少大尺寸工件的分次装夹、对位拼接工序，有效降低多工序拼接带来的加工对位误差，提升大幅面工件的加工一致性。

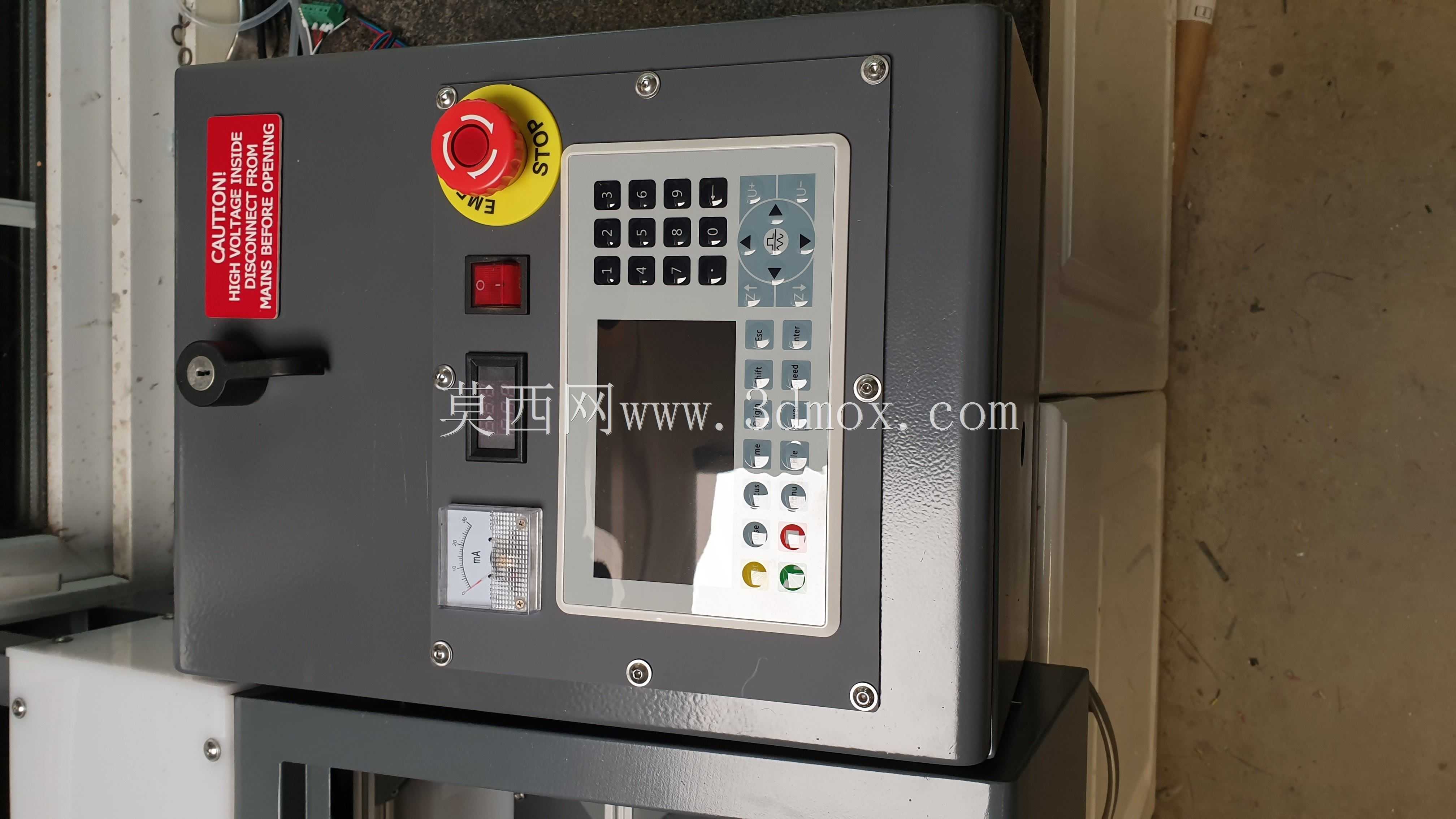

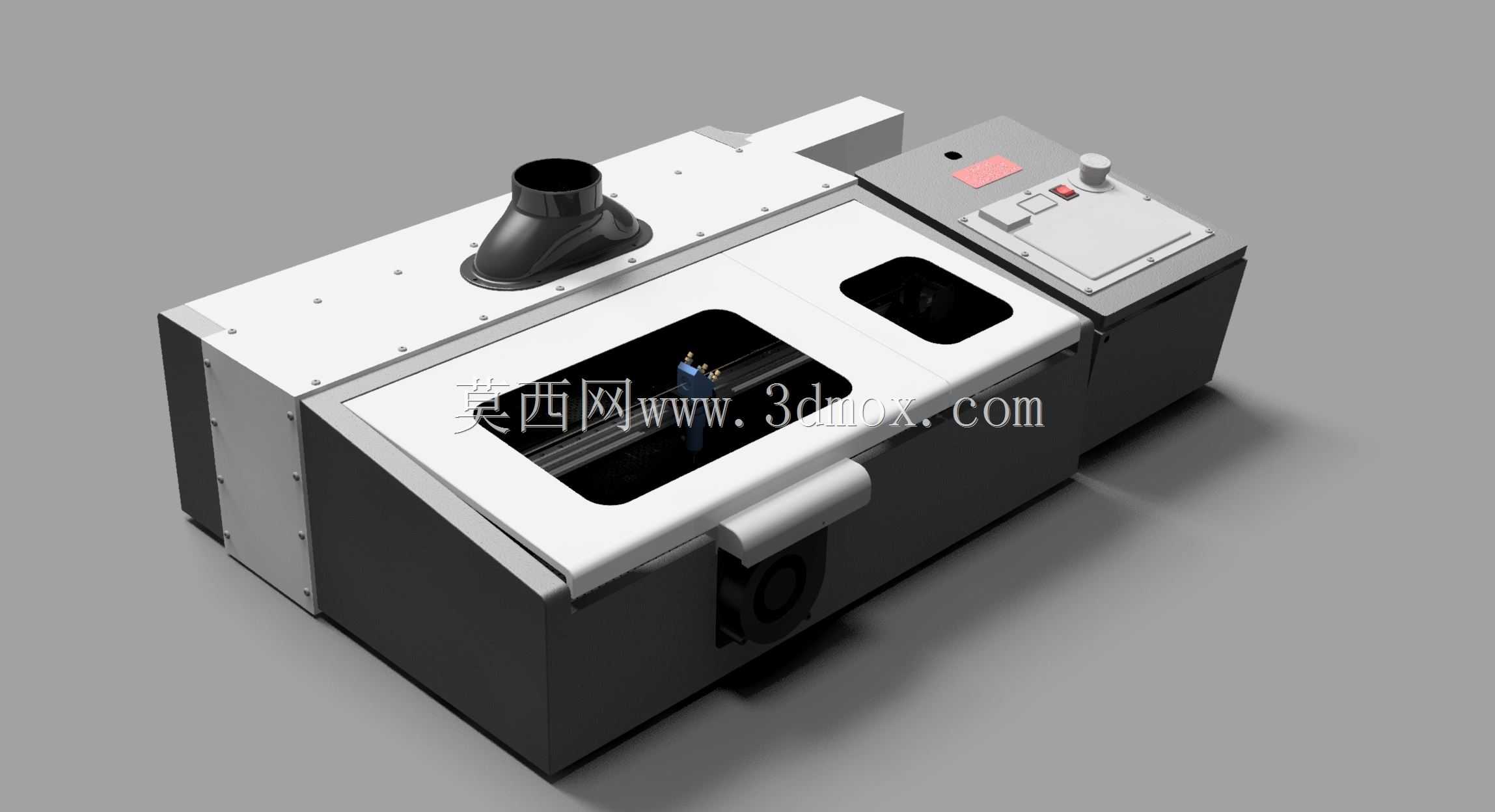

　　从功能特性层面来看，改造方案保留了原厂K40设备的激光发生模块、控制操作面板、排烟接口等核心成熟部件，仅针对金属橱柜框架、运动传动组件、机身防护结构做适配性改动，无需整体替换原有设备的核心功能模块，可最大程度利用原有设备的可用部件，控制改造成本。操作面板区域保留了急停按钮、功率调节旋钮、状态显示模块的原有布局，操作人员无需重新适应操作逻辑，可沿用原有设备的操作习惯完成加工作业；顶部的排烟接口位置做了适配性调整，匹配改造后的床身内部气流走向，保证加工过程中产生的烟气可顺利排出，避免烟尘附着在聚焦镜片表面影响加工精度。

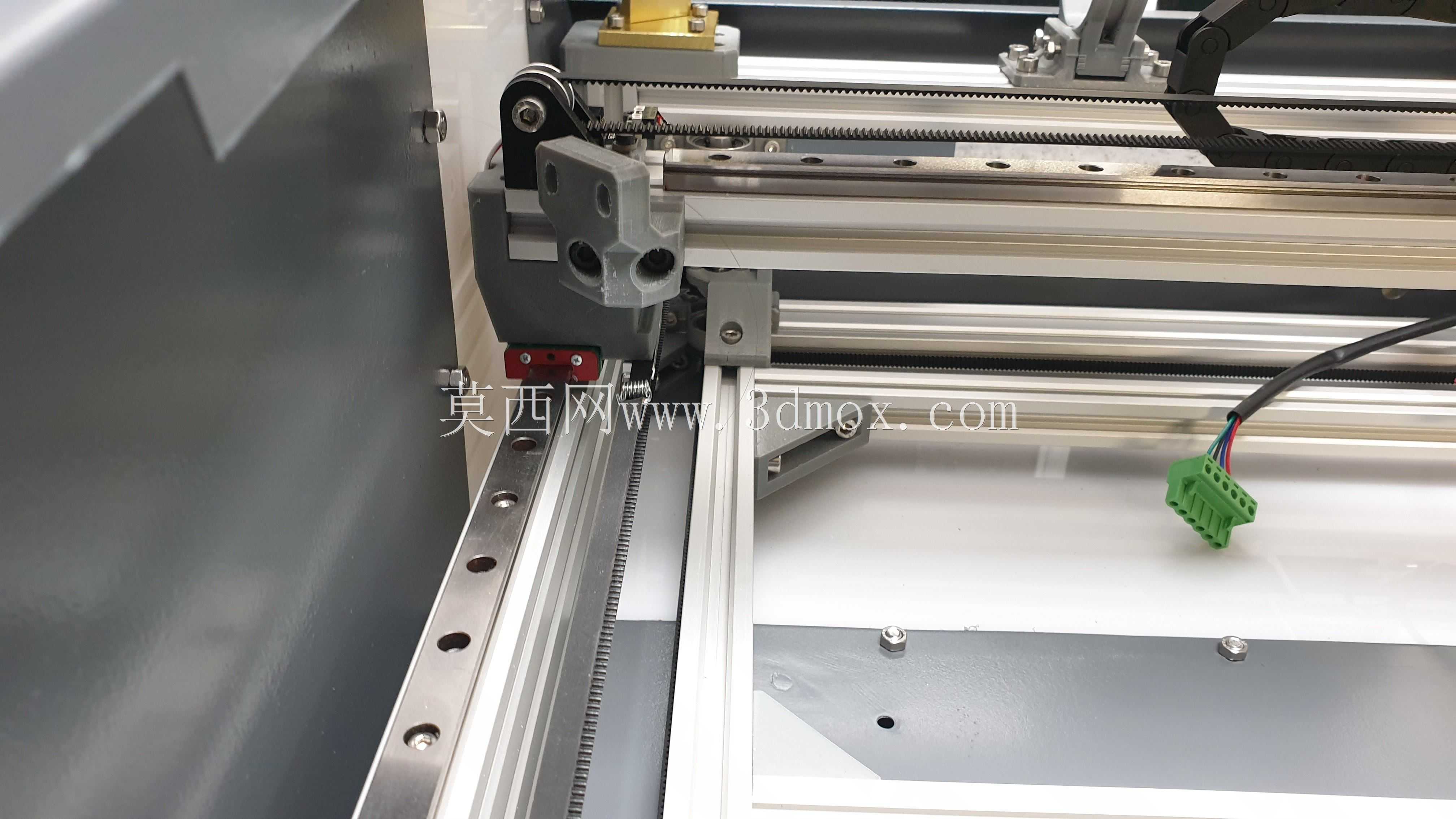

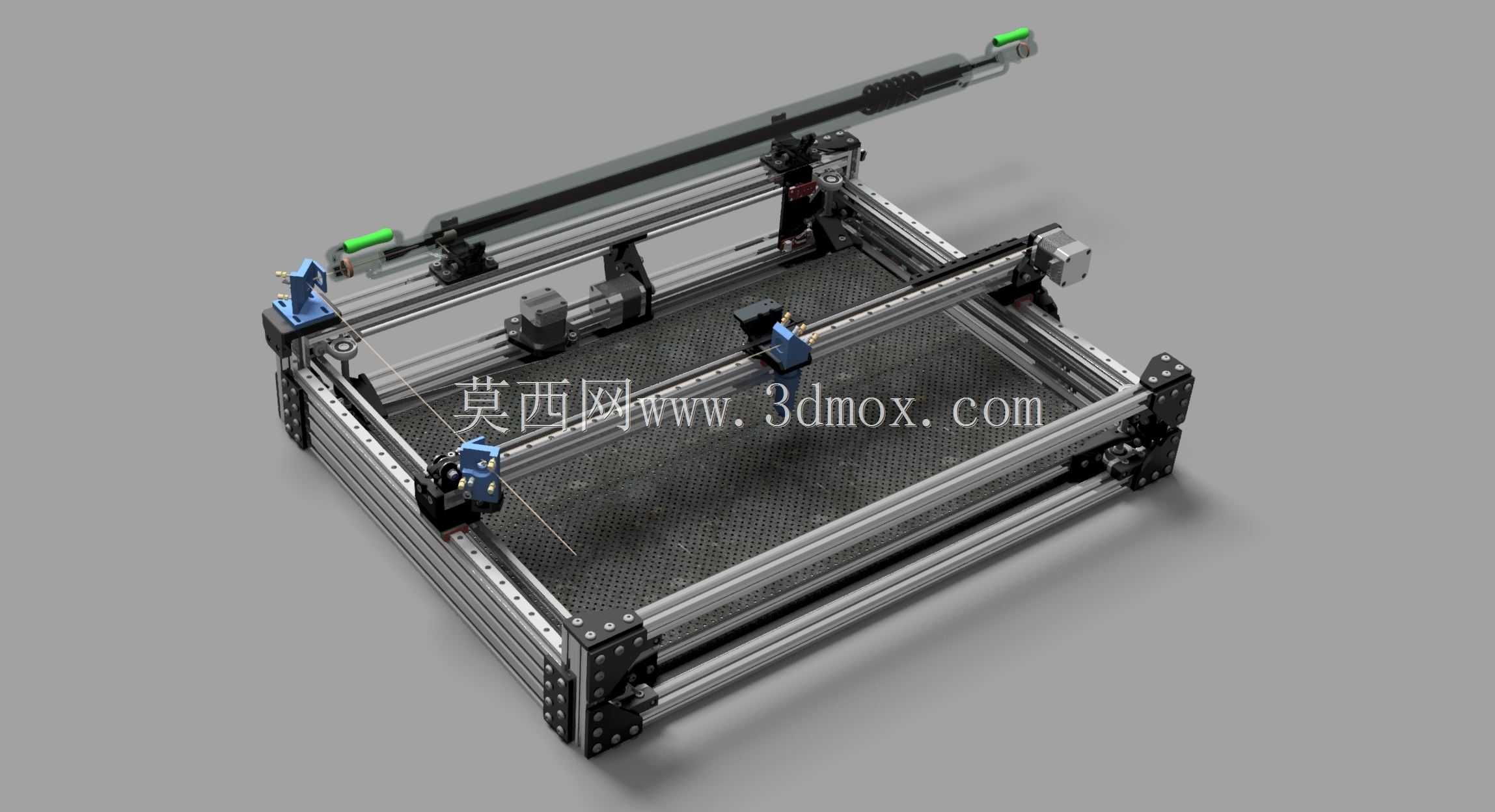

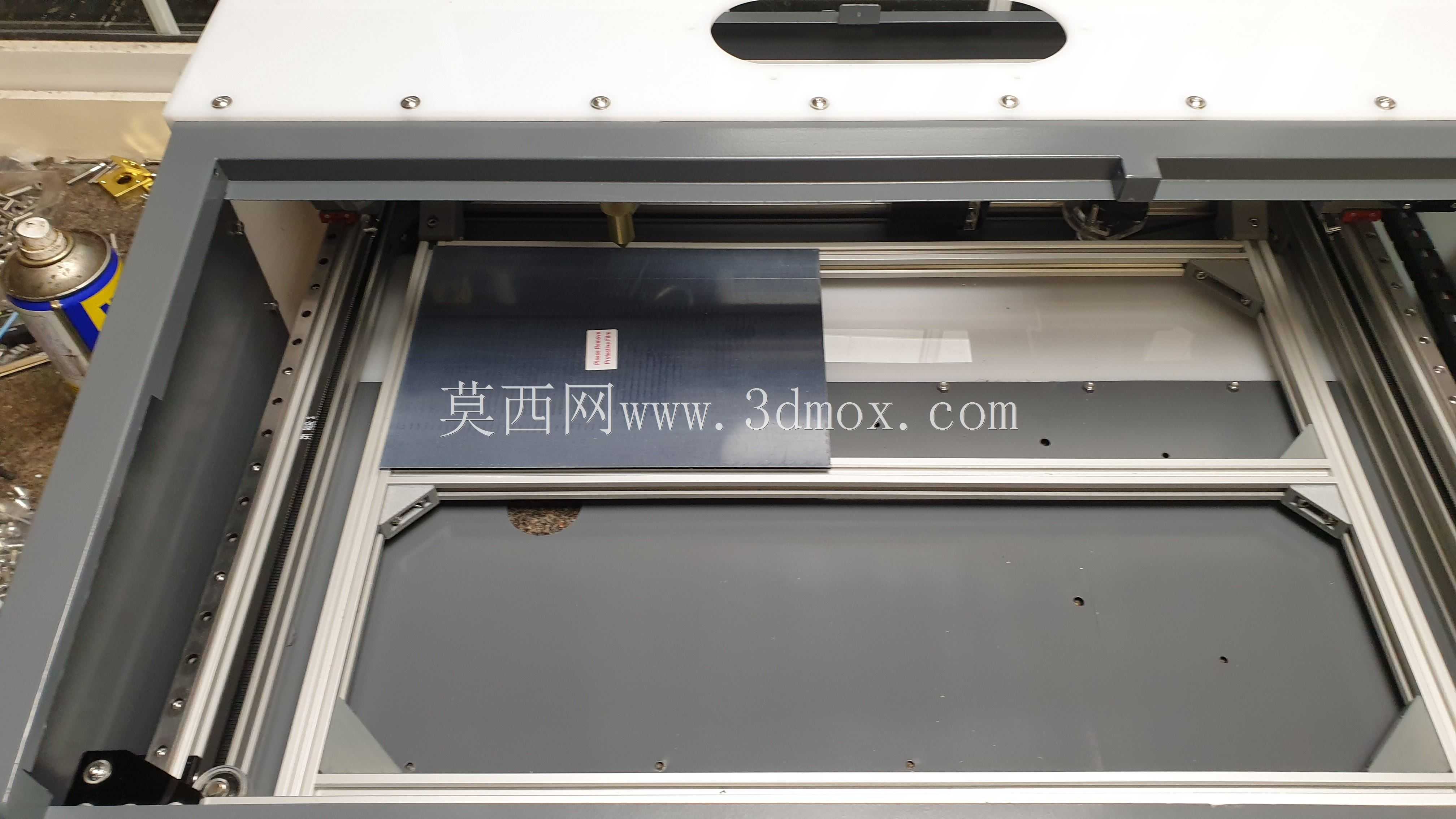

　　设计思路上，改造方案优先保证原有核心部件的安装兼容性，对原厂金属橱柜进行切割重构时，严格匹配原有激光器安装位、电控组件安装位的定位尺寸，避免核心部件重新打孔定位带来的同轴度误差。机身侧部的防护结构采用亚克力板材拼接，考虑到激光加工过程中亚克力材料的燃点风险，在亚克力防护的内表面覆盖铝箔层做隔热阻燃处理，既保留了亚克力防护便于观察加工状态的优势，又规避了高温引燃防护结构的安全隐患。运动传动部分选用12mm规格的直线导轨作为运动导向部件，相比原厂的导向结构可大幅提升运动过程的平稳性，降低高速运动过程中的抖动，保证长行程加工下的雕刻精度；导轨安装位设计了独立的亚克力支撑支架，配合3D打印的定制连接件完成导轨与机架的固定，可灵活调整导轨的平行度与水平度，抵消机架焊接、切割过程中产生的形位误差。

　　外形尺寸与安装边界方面，改造后的设备有效加工幅面达到600mm×400mm，相比原厂K40设备的加工幅面提升一倍以上，设备整体的占地面积仅在原有设备基础上做对应延伸，无需大幅调整原有加工工位的布局；设备的外接电源接口、排烟管道接口、控制线缆走线均沿用原有设备的出线位置，车间现场安装时无需重新布设管线，可直接替换原有设备就位。传动部分的设计上，最初选用6mm宽度的同步带完成传动，实际调试过程中发现长行程下窄同步带容易出现张紧力不足、运动反弹的问题，会导致加工拐角处出现轮廓误差，后续优化可更换更宽规格的同步带，搭配对应的张紧调节结构，进一步提升长行程运动的传动刚性。整个改造结构的所有安装孔位、连接位置均做了适配性设计，无需对原有核心部件做破坏性改动，具备动手能力的设备使用者均可参照该结构完成自有K40设备的幅面升级，改造完成后的设备可覆盖绝大多数桌面级激光加工的常见工件尺寸，兼顾小设备的成本优势与大幅面设备的加工能力。
