卧式带式砂光机工业打磨设备结构

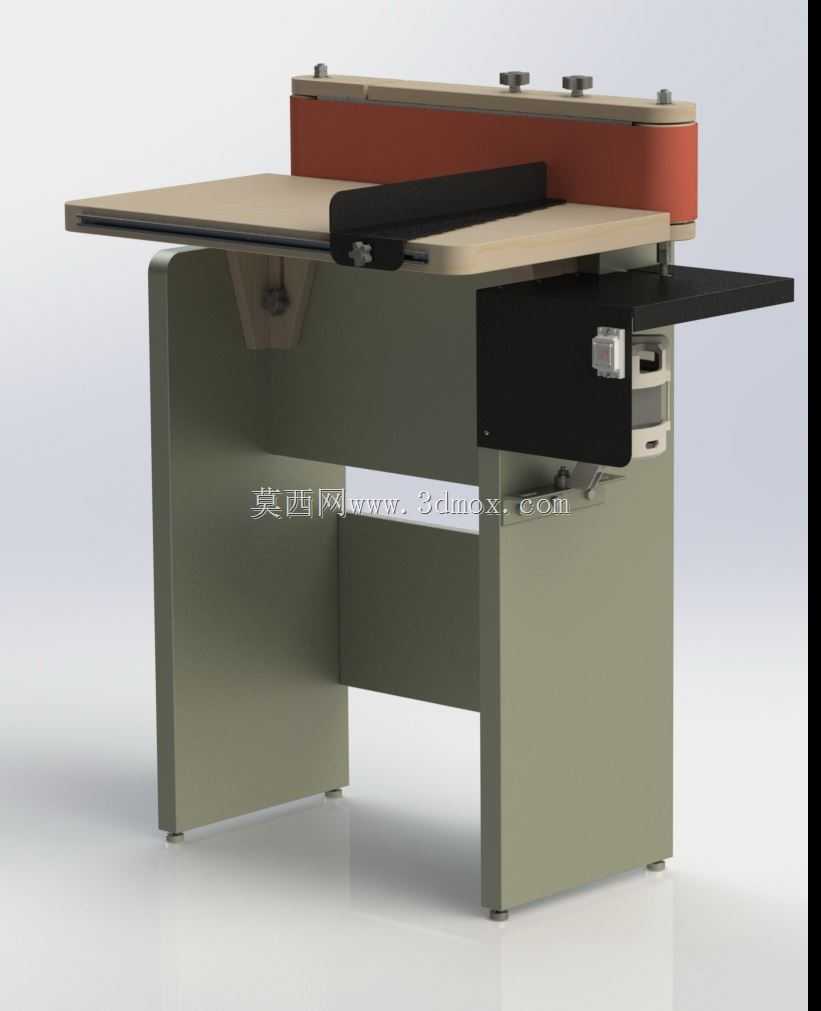

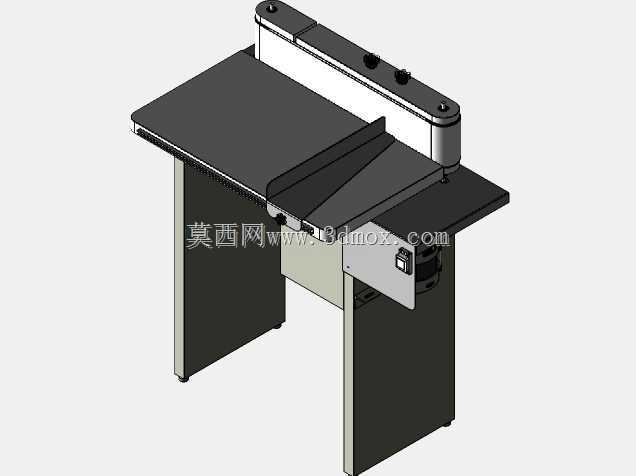

　　这款卧式带式砂光机的结构设计，完全围绕中小件平面、侧边打磨的实际生产场景搭建，在家具制造、五金小件加工、塑料件飞边处理的车间工位上，这类设备的使用频率远高于大型立式砂光设备，毕竟多数加工场景里，工件尺寸不大，不需要过高的砂带行程，卧式布局反而能让操作人员以更舒适的站姿完成上下料，长时间作业的疲劳度更低。从结构布局来看，设备采用落地式柜式机架作为承载主体，机架底部设置四个可调支撑脚，可根据车间地面的平整度调整设备水平度，避免砂带运行时出现偏摆抖动，机架整体采用钢板折弯焊接成型，内部预留了电机安装腔与砂带张紧调节空间，既保证了整体刚性，又不会让设备外形过于笨重，常规车间内2名操作人员即可完成移位与就位，不需要额外调用吊装设备。

　　工作台面延伸出砂带作业区的长度经过实际工况测算，足够承托长度在600mm以内的长条类工件，操作人员推送工件时不需要额外搭配辅助托架，工作台与砂带接触的位置设置了可拆卸的耐磨靠板，靠板采用硬质合金材质镶嵌，长期打磨过程中磨损后可单独更换，不需要整体更换工作台，降低后期维护成本。砂带驱动轮与从动轮的平行度在设计时预留了±2°的调节余量，安装调试时可通过从动轮端的调节螺栓微调两轮平行度，避免砂带高速运行时出现跑偏、掉带的问题，张紧机构采用弹簧辅助的手动扳把结构，更换砂带时只需要扳动张紧手柄即可松开砂带，更换完成后松开手柄弹簧自动提供张紧力，张紧力大小可通过端部的调节螺母调整，适配不同厚度、不同基材的砂带使用需求。

　　设备侧面设置了可折叠的扩展工作台，当加工尺寸稍大的异形工件时，可将扩展工作台翻起与主工作台齐平，扩大工件承托面积，不用时可向下翻折收起，不会占用过多车间通道空间。砂带上方设置的压料装置可根据工件厚度调整上下位置，打磨时压料装置轻轻压在工件上表面，避免操作人员推送工件时工件翘起导致打磨厚度不均，压料装置的接触轮采用包胶材质，既不会刮伤工件已加工表面，又能提供足够的摩擦力保证工件进给平稳。从安装边界来看，设备主体的占地面积约为1200mm800mm，加上操作时人员站立的空间，单台设备需要预留约1.8m1.5m的工位面积，车间布线时只需要在设备侧后方预留电源接口即可，不需要额外配置除尘管道接口的话，设备就位后接电即可投入使用，

　　如果需要配套除尘设备，可在设备砂带作业区的后侧预留的除尘接口位置连接吸风管道，将打磨产生的粉尘直接抽走，改善车间作业环境。设计过程中特意将电机安装在机架内部的腔室里，电机输出端通过皮带轮连接驱动轮，皮带传动的方式既可以缓冲砂带启动时的冲击力，又能通过更换不同直径的皮带轮调整砂带运行线速度，适配木材、金属、塑料等不同材质工件的打磨需求，不需要更换电机即可完成线速度调整，兼顾了不同加工场景的通用性。设备的操作控件全部设置在操作人员伸手可及的机架侧方位置，启动、停止按钮带有明显的颜色标识，紧急停止按钮采用大尺寸蘑菇头设计，出现异常情况时操作人员可快速拍下停机，避免安全事故。所有外露的传动部件都设置了安全防护罩，砂带非工作区域全部被罩壳覆盖，只露出作业需要的工作段，操作人员作业时不会意外接触到运行的砂带与传动部件，符合车间设备的安全防护要求。这类卧式带式砂光机不像大型通过式砂光设备那样需要配套流水线使用，可单独作为工位设备完成工件的侧边打磨、平面粗磨、飞边去除、焊缝打磨等工序，在小型加工车间、维修工坊、样品试制车间里的适配性极强，结构上没有复杂的电控与传动部件，日常维护只需要定期检查砂带磨损情况、轴承润滑状态、皮带张紧度即可，对操作人员的设备维护能力要求不高，普通车间操作工经过简单培训即可完成日常保养与故障排查。
