铝型材框架台式数控雕刻加工设备结构

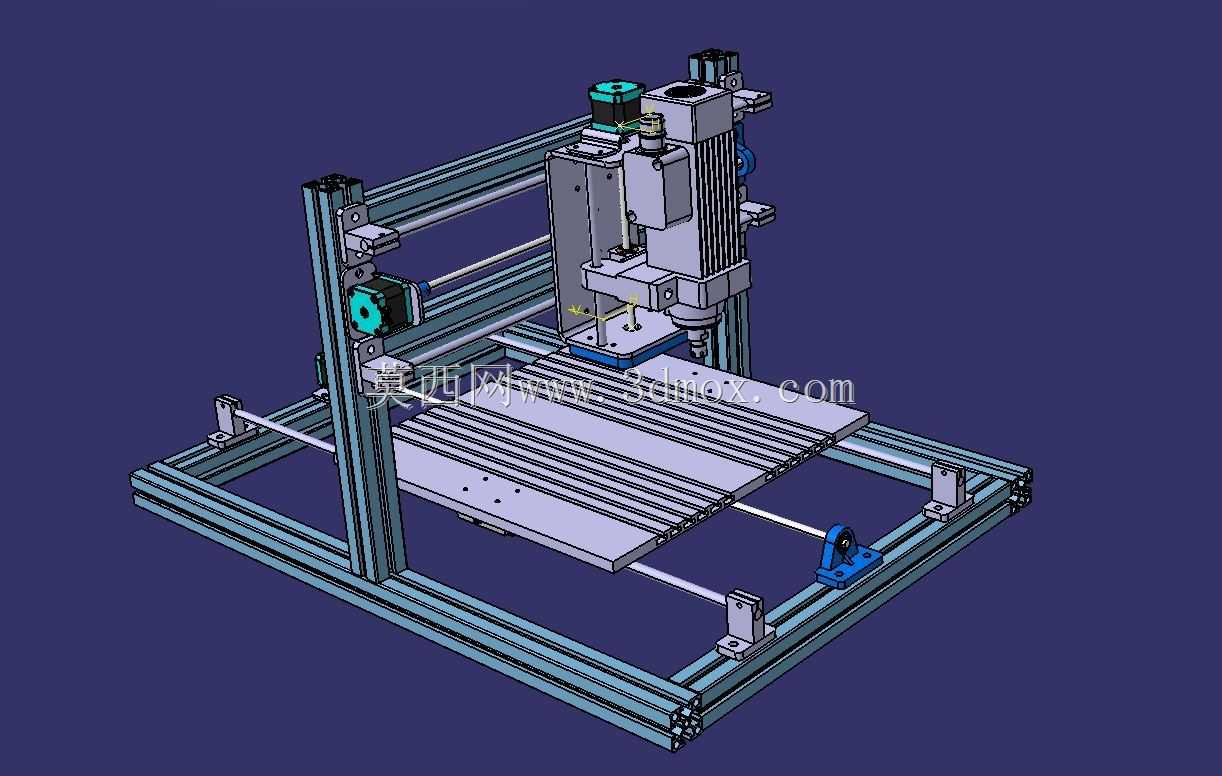

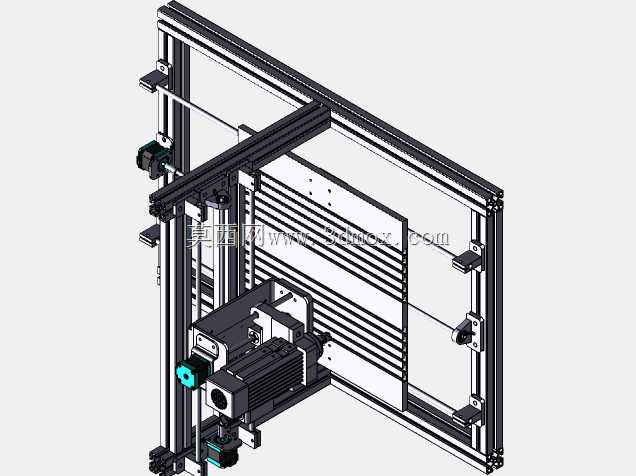

　　这款台式数控加工设备采用工业铝型材搭建主体框架，型材槽口直接作为直线运动的安装基准，省去了额外的安装底板加工工序，装配时可通过槽内螺母灵活调整各轴的安装位置，适配不同加工幅面的改装需求。设备采用龙门式运动布局，Y轴双导轨平行布置在工作台两侧的型材上，横梁沿Y轴方向做前后进给，X轴导轨固定在横梁上承载主轴安装座做左右移动，Z轴滑台挂载高速切削主轴完成上下进刀动作，三轴均采用丝杠加光杆的传动组合，兼顾传动精度与运动刚性，可满足软金属、工程塑料、木材等常见工件的铣削、钻孔、雕刻加工需求。

　　从实际应用场景来看，这类小型台式数控设备多用于个体加工坊、创客空间、教学实训场景，可完成小型零件的批量打样、工艺标牌雕刻、非金属模具粗加工、PCB板钻孔铣边等作业，相比大型工业数控设备，其占地面积小，对安装场地的地面承重、供电容量要求更低，无需专门做设备基础浇筑，放置在标准承重工作台上即可通电调试使用。工作台采用带T型槽的平板结构，可通过T型螺栓搭配压板直接装夹规则形状的工件，也可加装简易平口钳、真空吸附平台适配不同类型的加工件，工作台平面度在装配时通过型材上的调整螺钉校准，可保证加工时工件基准面的水平度误差控制在合理范围内。

　　设计过程中优先考虑了装配调试的便捷性，各轴的驱动电机均通过法兰座直接安装在型材端部，电机轴与丝杠通过联轴器直连，省去了同步带传动的张紧调整环节，同时降低了传动回程误差。主轴采用风冷高速电主轴，挂载在Z轴滑台的安装孔内，通过侧面顶丝固定，可根据加工需求更换不同功率、不同夹头规格的主轴，适配不同直径的切削刀具。设备的电气走线均沿铝型材的槽口布置，通过线槽盖板收纳，避免运动过程中线缆与运动部件发生剐蹭，各轴的行程限位开关安装在导轨两端的型材上，可根据实际加工行程调整触发位置，防止运动超程造成机械结构碰撞损坏。

　　从安装边界尺寸来看，这款设备的整体外轮廓宽度适配常规1.2米宽度的工作台摆放，纵深方向预留了电机安装与走线的空间，放置时需在设备后侧预留不少于150mm的散热与走线空间，左右两侧预留操作空间即可。Z轴的有效行程可满足常规厚度工件的加工需求，主轴端面到工作台面的最大距离可通过调整Z轴滑台的初始安装位置进行小幅调整，适配不同高度的工装夹具装夹需求。各轴的导轨安装面均通过型材自身的加工精度保证直线度，装配时只需通过百分表校准导轨平行度即可，无需对安装面做二次铣削加工，大幅降低了整机的制造成本与装配难度。

　　在实际使用过程中，这类设备的运动部件润滑可直接通过型材槽口加注润滑脂，日常维护无需拆解主体框架，主轴的冷却风路沿Z轴滑台侧面布置，不会与加工产生的切屑飞溅路径发生干涉。设备的龙门横梁采用加厚铝型材制作，可减少X轴快速移动时的横梁形变，保证切削过程中的主轴稳定性，Y轴的双导轨布置方式可抵消切削时产生的侧向力矩，避免单侧导轨受力过大造成的磨损不均问题。工作台下方的型材框架设置了横向加强筋，可承受装夹工件时的压紧力，以及加工过程中的切削震动，避免长时间使用后工作台面出现凹陷变形。
