充电式角向磨光机整机结构三维数模

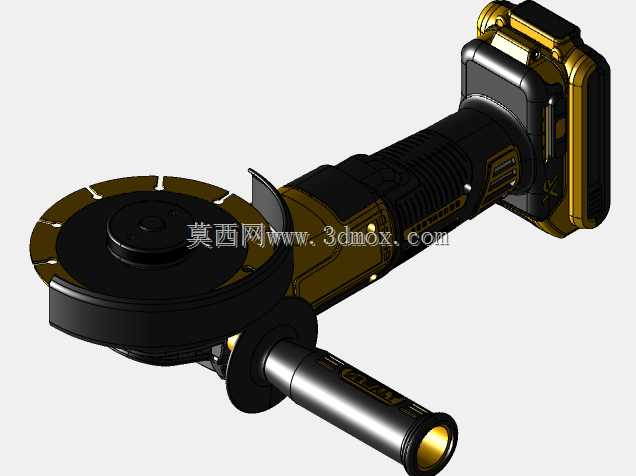

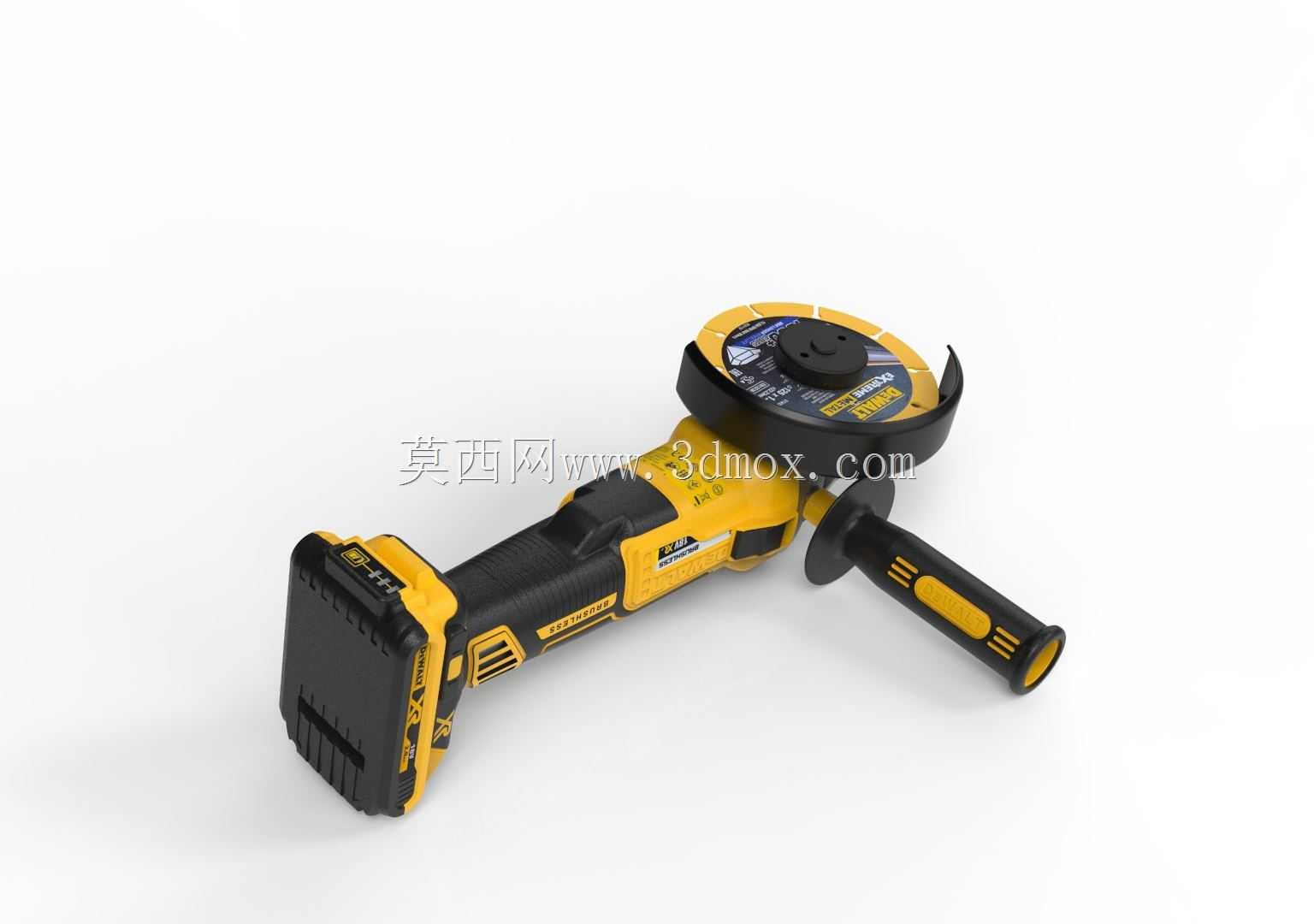

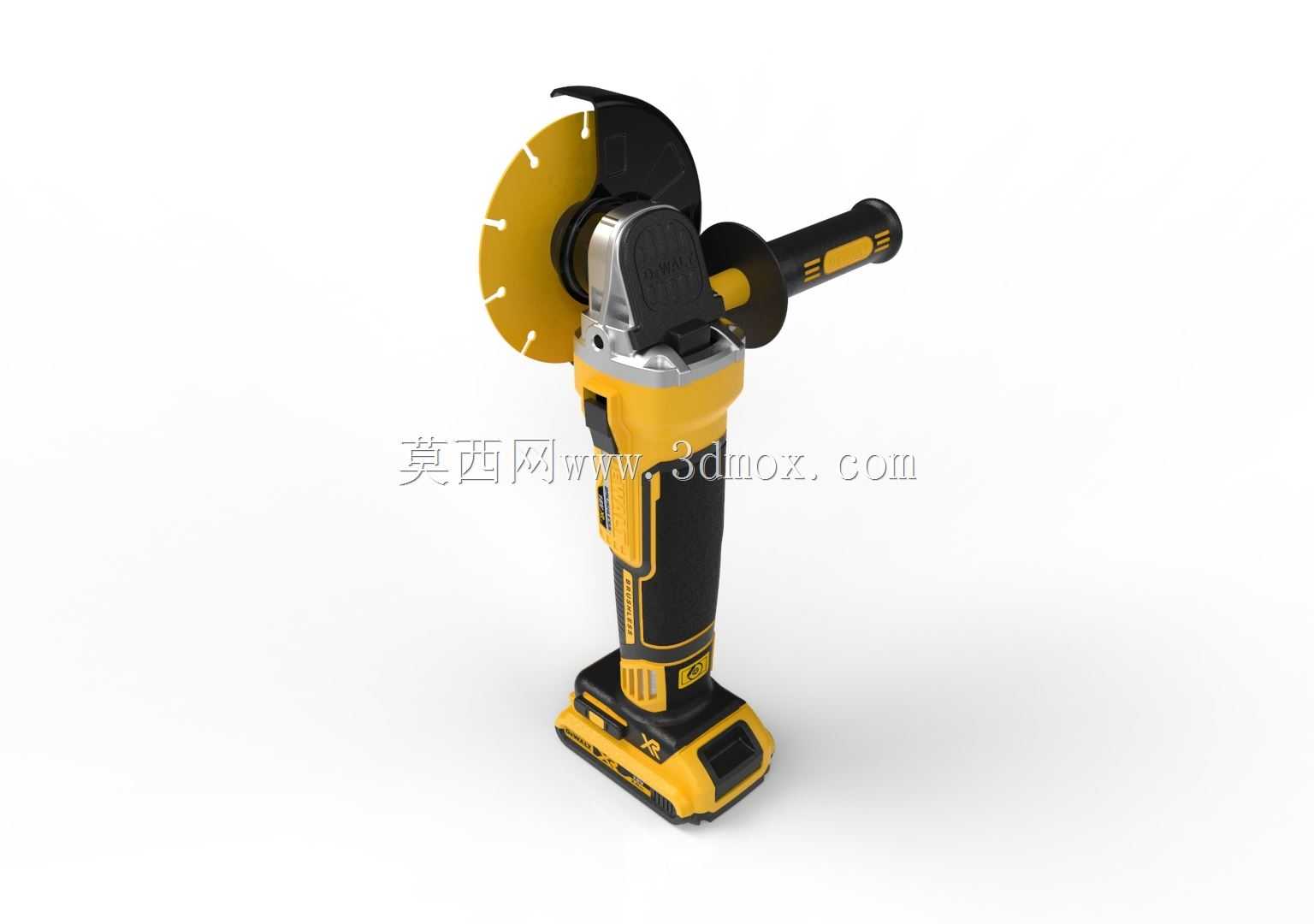

　　这款锂电角磨机的三维数模完整还原了手持打磨切割类工具的整机结构，从实际工程应用场景来看，这类设备广泛覆盖金属构件打磨、型材切割、焊缝修磨、石材裁切、表面除锈等作业场景，在五金加工、现场安装、设备维保、家装施工等领域都是高频使用的手持动力工具，相比有线款机型，锂电供电的结构设计摆脱了供电线缆的束缚，适合户外无供电点位、高空作业、狭小空间内的施工作业需求。

　　从功能特性的结构实现来看，数模完整呈现了整机的动力传递路径：握持端的锂电包通过机身内部的供电触点连接无刷电机腔体，电机输出端经锥齿轮组换向，将动力传递至前端的砂轮片安装主轴，主轴处设置有法兰锁紧结构，可适配标准尺寸的树脂砂轮切割片、磨光片、钢丝轮、抛光片等不同作业附件，满足多工况的作业切换需求。辅助侧手柄的安装位设置在齿轮箱壳体的两侧螺纹孔位，操作人员可根据自身握持习惯、作业空间的限制选择左侧或右侧安装，提升长时间作业的握持稳定性，侧手柄表面的防滑纹理结构也在数模中做了细节还原，贴合实际使用中的防滑需求。

　　整机的外形设计充分考虑了手持作业的人机工程边界，主握持手柄的直径适配成年男性手掌的握持围度，手柄表面的包胶区域做了凹凸纹理设计，既可以提升握持摩擦力，也能在作业过程中缓冲电机运转产生的振动，降低操作人员的手部疲劳。机身与电池包的衔接处做了圆弧过渡处理，避免直角棱边在长时间握持时硌手，电池包的插拔锁扣结构设置在手柄底部，更换电池时只需按压锁扣即可拔出电池包，操作逻辑符合一线操作人员的使用习惯。砂轮片外侧的防护罩结构采用半包围设计，可通过快拆螺栓调整防护罩的偏转角度，在切割、打磨不同作业姿态下，防护罩都能有效阻挡飞溅的磨屑与火花，避免作业伤害，防护罩的厚度与安装强度满足手持电动工具的安全防护要求。

　　从设计思路的工程逻辑来看，这款角磨机的结构排布充分平衡了动力性能与整机重量，电机腔体设置在机身中部，电池包位于手柄末端，整机重心落在主握持手柄的靠近掌心位置，作业时操作人员无需额外施加过大的腕部力量来平衡整机重量，长时间举升作业的负重感更低。机身侧面的散热格栅结构对应内部电机的散热风道，作业时电机转动带动气流从进风格栅进入，带走电机与控制板的工作热量后从出风通道排出，避免长时间高负载作业下的电机过热问题，格栅的开孔尺寸做了针对性设计，既保证通风量，也能阻挡大尺寸的磨屑进入机身内部损坏元器件。主轴锁按钮设置在齿轮箱壳体的上部，更换砂轮片时只需按下主轴锁，即可用扳手锁紧主轴，快速完成附件的更换，无需额外的工具固定主轴，提升现场作业的附件更换效率。

　　从安装边界与尺寸适配来看，这款角磨机的砂轮片安装位适配100mm直径的标准附件，主轴螺纹规格匹配行业通用的锁紧螺母，可直接替换市面上同规格的各类作业附件，无需额外定制转接结构。电池包的接口采用通用锂电工具的插拔接口结构，可适配同平台的其他锂电电动工具电池，提升电池的复用率，降低用户的配件采购成本。整机的最大外轮廓尺寸满足狭小空间作业的通过性需求，在管道内部、设备框架间隙等狭窄区域作业时，不会因为机身尺寸过大出现干涉问题。开关拨杆设置在主握持手柄的上方位置，操作人员握持手柄时可用食指直接操作开关，开关带有自锁结构，避免误触启动，符合手持电动工具的安全设计规范。

　　数模中对各个零部件的装配关系做了完整还原，包括壳体的连接螺丝孔位、齿轮箱的密封结构、轴承的安装位、内部走线的避让空间等细节都有体现，可作为手持电动工具结构设计的参考案例，也可用于工具类产品的展示动画、作业场景模拟、结构受力分析等用途，对于从事电动工具研发、工装夹具设计、作业场景仿真的工程人员来说，具备较高的结构参考价值。
