大跨度单坡带卸货区金属展馆钢结构设计

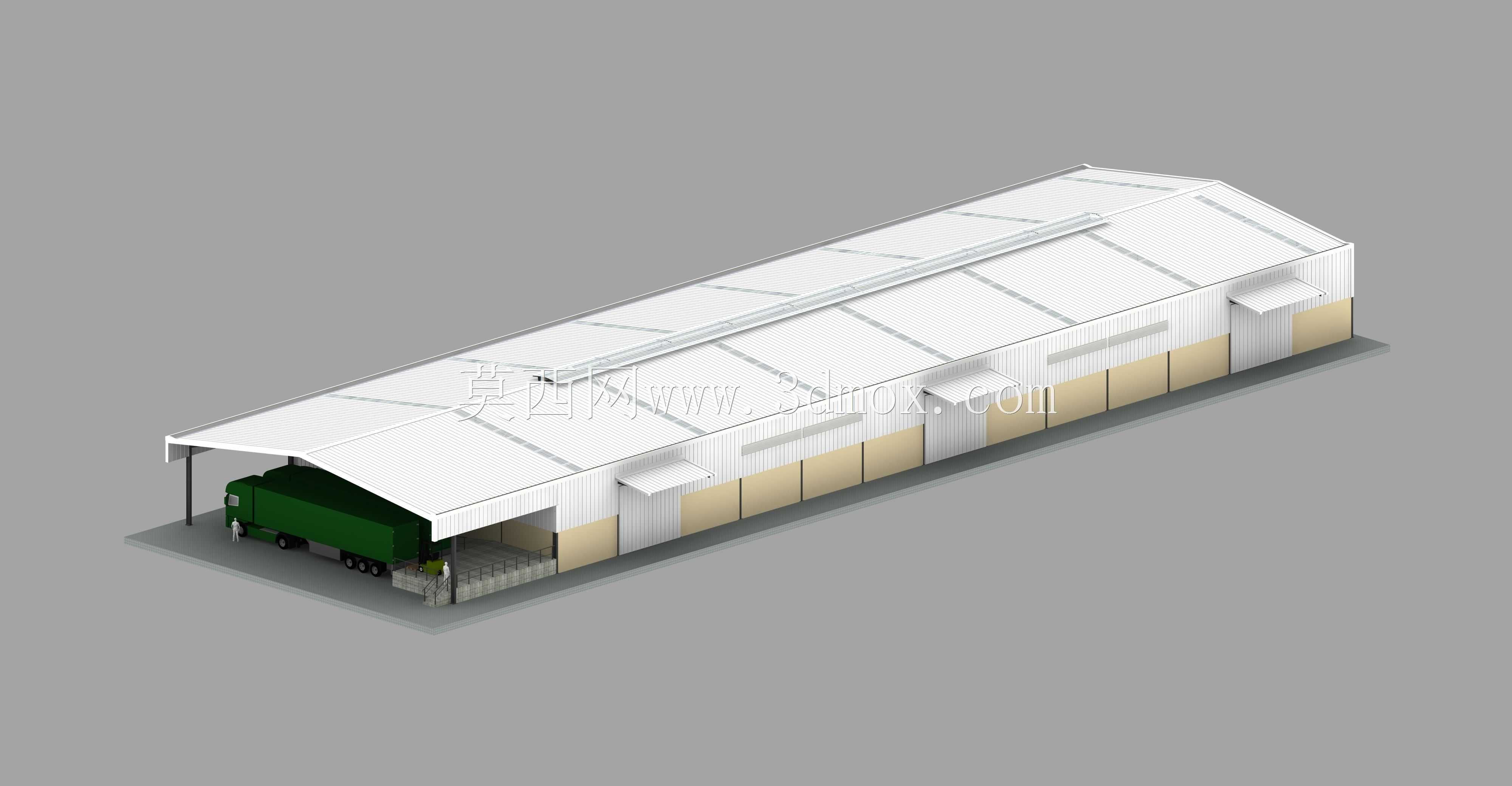

　　这套钢结构展馆的三维设计，首先要锚定的是户外临时或半永久展陈、仓储兼作业的复合场景需求，区别于常规封闭厂房，它在主馆体一侧延伸出带顶无围护的卸货等候区，刚好适配展品转运、小型设备临时装卸的作业需求，不用额外搭建临时雨棚，也能避免装卸作业时受降雨、直晒影响。从结构受力逻辑来看，整体采用门式刚架作为主承重体系，26米的主跨度方向没有设置中柱，完全释放主馆内部的平面使用空间，不管是布置大型工业展品、搭建临时展架，还是后期调整内部功能分区，都不会被竖向承重构件遮挡动线。84米的纵向长度方向，按照常规柱距排布刚架柱，柱脚采用铰接设计降低基础施工的精度要求，适配多数非软土地基的场地施工条件，不需要做超深的桩基础就能满足竖向承重与抗风要求。

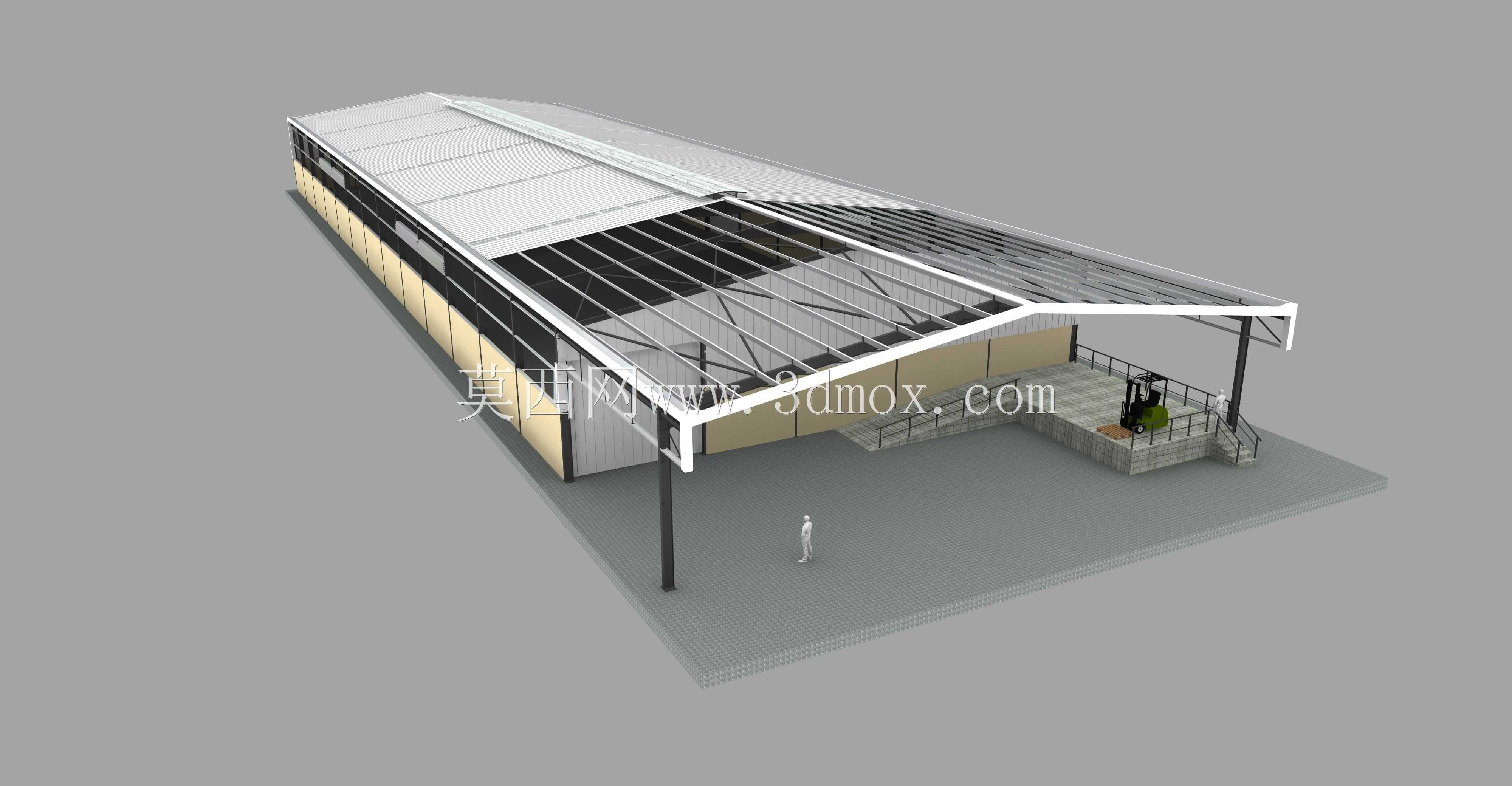

　　屋面系统的设计做了差异化区分，主馆区域采用双层压型金属板夹保温层的构造，满足封闭空间的隔热、防雨要求，延伸的卸货区屋面则采用单层压型板搭配外露钢檩条的构造，在满足遮雨基本功能的前提下控制整体用钢量，同时卸货区的屋面坡度和主馆保持一致，保证屋面排水的连贯性，雨水顺着单坡屋面直接排到建筑后侧的排水沟，不会在卸货区上方形成积水渗漏点。围护结构的设计上，主馆的三个封闭立面采用竖排彩钢夹芯板，板缝采用暗扣式连接，避免明钉带来的锈蚀隐患，靠近卸货区的立面则预留了大尺寸的装卸门洞，不需要额外做门斗结构，方便叉车、小型货运车辆直接进出主馆内部。

　　卸货平台的设计做了高差处理，平台高度和常规货运车辆的货台高度匹配，平台边缘设置了可调节的卸货跳板安装位，旁边配套设置了人行踏步与安全护栏，作业人员可以顺着踏步直接走到平台上，不用攀爬货台边缘，降低装卸作业的安全风险。主结构的节点设计全部采用高强螺栓连接，所有钢构件都在工厂预制完成，现场不需要大量焊接作业，整体安装周期比传统焊接钢结构缩短40%左右，也方便后期展馆需要迁址时的拆解与二次搭建。

　　从安装边界来看，整体建筑的外轮廓尺寸控制严格，主馆的檐口高度满足常规大型展品的进出需求，卸货区的挑檐伸出长度刚好覆盖常规货运车辆的停靠范围，车辆停靠时整个货厢区域都在挑檐遮蔽范围内，不会出现一半淋雨一半遮雨的情况。钢柱的外侧预留了管线桥架的安装位，后期布置照明、弱电线路时不需要在钢构件上额外钻孔，直接用卡扣固定桥架即可，不会破坏主结构的防腐涂层。屋面的檩条排布预留了光伏板安装的荷载余量，如果后期需要在屋面布置分布式光伏，不需要额外加固檩条就能直接安装，适配长期使用的能耗需求。

　　在细节处理上，主馆屋面靠近卸货区的位置设置了通长的采光带，白天自然光可以通过采光带直接照进主馆靠近装卸口的区域，减少白天作业的照明能耗，卸货区的钢结构挑梁做了加劲肋补强，避免挑檐端部因为积雪或者大风出现下挠变形。所有钢构件的防腐处理采用环氧富锌底漆加聚氨酯面漆的配套体系，适配户外露天使用的防腐要求，正常维护下的结构使用寿命能满足半永久建筑的使用需求。地面的设计上，主馆内部和卸货区都采用硬化混凝土地面，卸货平台的表面做了防滑纹理处理，雨天作业时不会因为地面湿滑出现人员摔倒或者设备打滑的情况。整体结构的抗风等级按照常规内陆地区的十年一遇大风荷载设计，屋面的压型板都设置了抗风夹具，避免大风天气出现屋面板被掀落的问题。
