可调节式面板角倒角加工定位工装

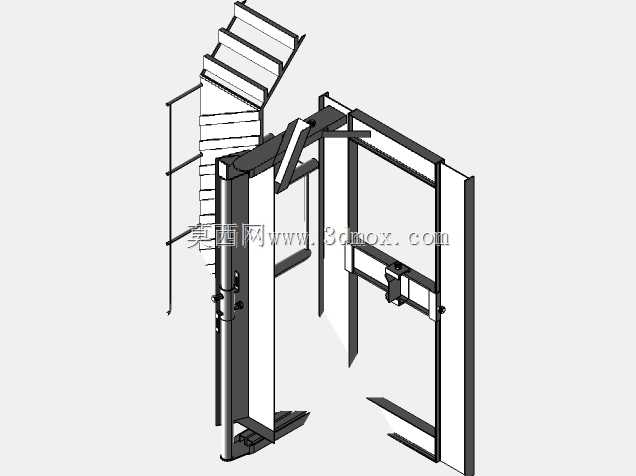

　　在钣金面板、锅炉配套面板类零件的倒角加工作业场景中，这类可调节定位装置的应用，能够有效解决传统固定夹具适配性差、换型调试耗时久的痛点。日常生产里，不同批次的面板零件板厚存在公差波动，倒角角度要求也会随产品设计变更调整，常规的固定式定位靠山只能适配单一规格工件，每次换型都要重新打表找正、紧固靠山，小批量多批次的生产模式下，这类辅助时间占比甚至能超过纯加工时长，严重制约产线的加工效率。这套定位装置在设计时，核心围绕可调性做结构布局，底座采用框架式方管焊接结构，底部预留了和加工工作台T型槽匹配的安装孔位，安装时可以根据加工设备的操作空间灵活调整固定位置，不需要额外制作过渡连接垫板。

　　底座上的纵向导轨副采用淬硬处理的直线导轨，滑块和定位支架连接，定位支架的角度调节采用圆弧槽配合锁紧螺栓的结构，调节范围覆盖0到60度的倒角加工需求，调整角度时只需要松开锁紧手柄，将支架转动到对应刻度位置后锁紧即可，不需要借助角度尺反复测量，单人就能在短时间内完成角度切换。装置配套的工件压紧组件采用快速夹钳结构，夹钳的压头位置可以沿横向滑槽调整，适配不同宽度的面板工件，压头端面粘贴有聚氨酯防滑垫，避免压紧过程中在面板表面留下压痕，影响零件的外观质量。

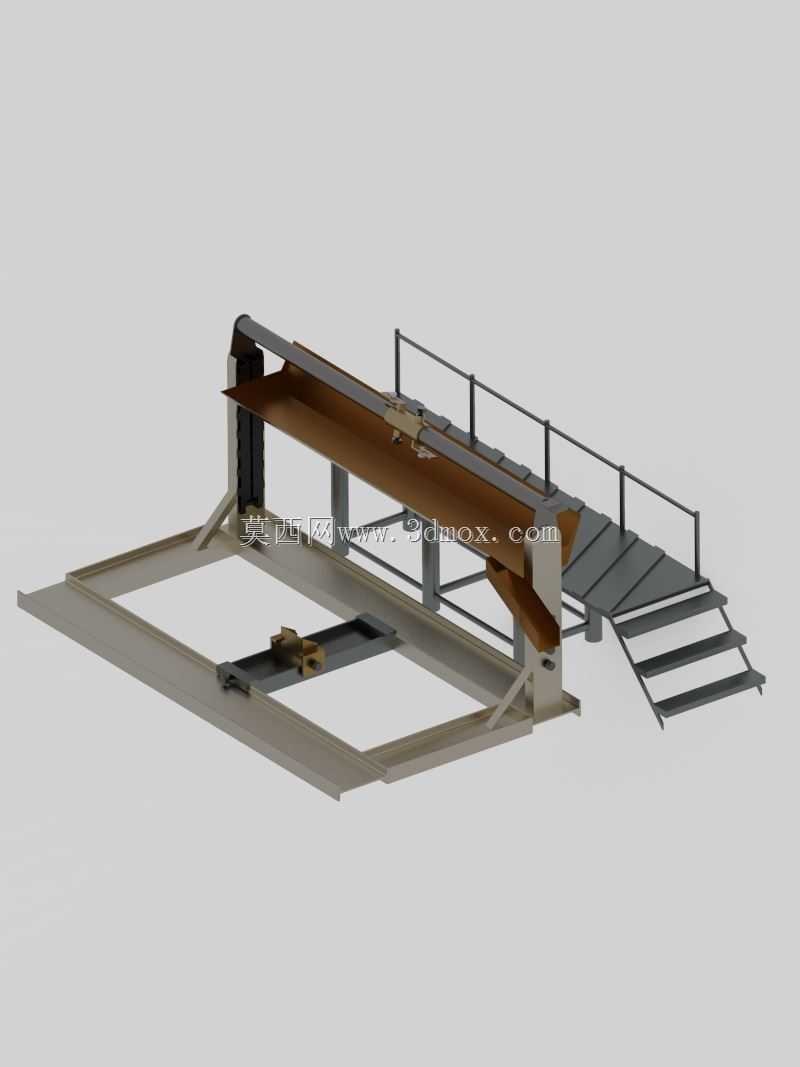

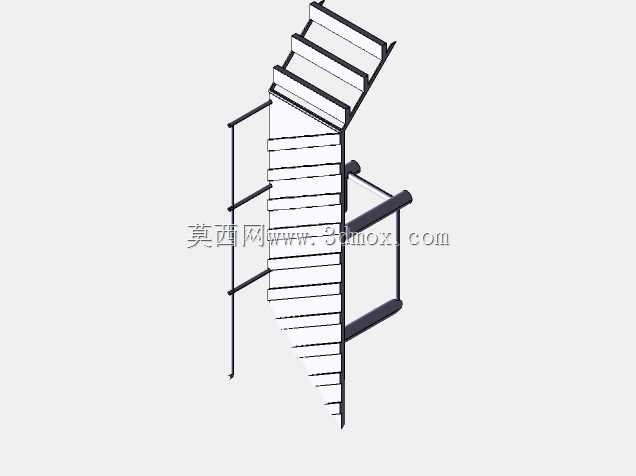

　　考虑到操作人员上下料的便利性，装置侧面集成了阶梯式踏步平台，踏步采用花纹钢板制作，扶手采用圆管焊接结构，高度符合人体工程学操作要求，操作人员站在踏步上就可以轻松完成大尺寸面板的上下料和定位操作，不需要额外垫高或者借助登高梯，消除了作业过程中的安全隐患。装置的横向定位挡块可以沿底座的横向滑槽移动，根据面板的长度尺寸调整定位位置，挡块的定位面经过磨削处理，平面度控制在0.02mm以内，保证工件定位的基准精度，避免倒角加工出现尺寸偏差。在实际使用过程中，这套装置可以适配剪板后、铣削前的面板类零件倒角工序，也可以用于焊接前面板组件的坡口加工定位，不需要针对不同规格的面板单独制作专用夹具，大幅降低了工装的制作成本和车间的工装存放空间占用。

　　结构设计上，所有的调节部位都设置了清晰的刻度标识，锁紧部件采用手柄式结构，不需要额外使用扳手等工具就能完成锁紧操作，降低了操作人员的使用门槛。底座的框架结构中间预留了排屑空间，加工产生的金属切屑可以直接从框架空隙落到设备的排屑槽内，不会在工装表面堆积，日常清理维护十分方便。整套装置的安装边界控制在长2800mm、宽1800mm的范围内，高度1200mm，可以适配多数中小型铣边设备、倒角设备的工作台安装尺寸，不需要对原有设备进行改造就能直接安装使用。定位支架的承载能力经过校核，可以满足最大厚度20mm钢板的定位压紧需求，加工过程中不会出现支架变形、定位偏移的问题，倒角加工的尺寸一致性可以稳定控制在0.1mm以内，有效降低了后续工序的修磨工作量。针对部分异形面板的加工需求，装置的定位支架上还预留了辅助定位孔位，可以根据工件的特殊形状加装辅助定位挡块，进一步拓展装置的适配范围，不需要对主体结构进行改动就能满足特殊工件的加工需求。
