单轴TT齿轮箱直流减速电机结构

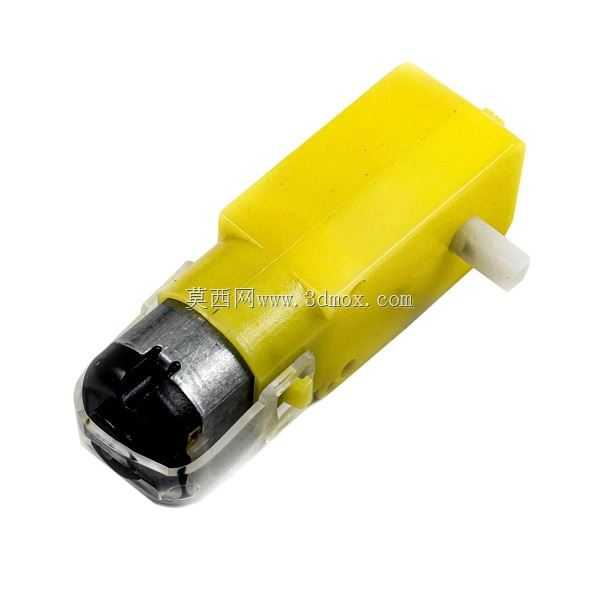

　　在小型智能移动载具、桌面级自动化执行机构、学生科创竞赛装置的开发场景里，这类单轴TT齿轮箱减速电机是出镜率极高的动力输出部件，很多做小型设备结构开发的工程师，在做低负载动力选型时，最先接触的往往就是这类结构紧凑的减速电机。不同于工业级大功率减速电机的厚重壳体，这款电机的齿轮箱外壳采用亮黄色工程塑料注塑成型，外壳的卡扣结构直接和前端的直流微电机本体卡合固定，不需要额外的螺丝锁紧就能保证齿轮啮合的位置精度，这种设计在批量装配时能大幅减少紧固件的使用量，降低装配环节的工时消耗。从实际使用的角度看，这类电机的核心作用是把微直流电机高转速低扭矩的输出特性，通过内部TT型直齿轮组的多级减速，转化为低转速大扭矩的单轴输出，

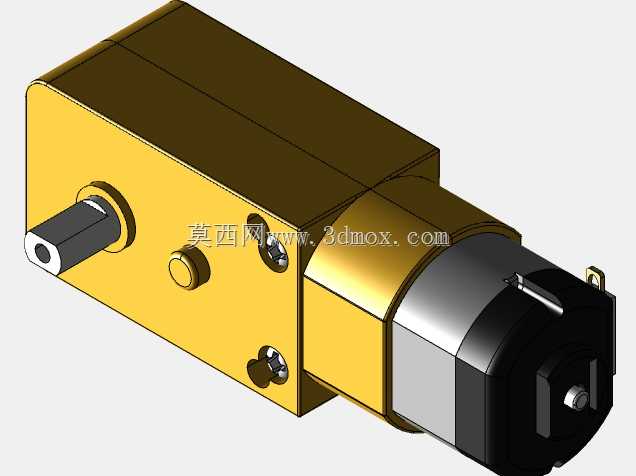

　　足够驱动小型橡胶车轮完成直行动作，或者带动轻负载的曲柄连杆机构做往复运动，在教育机器人套件、小型循迹小车、简易传送带模型里，它的输出扭矩刚好匹配100g以内的负载需求，不会因为动力冗余造成成本浪费，也不会因为扭矩不足出现负载堵转烧机的问题。做三维结构设计的时候，这个模型把齿轮箱内部的齿轮啮合间隙、电机本体和减速箱的配合止口、输出轴的伸出长度、外壳上的安装定位孔位都做了还原，甚至连固定齿轮箱端盖的细小螺钉、电机尾部的电刷端盖结构都没有省略，在做整机装配干涉检查的时候，能直接把这个模型调入装配体，核对安装空间是否足够。从安装边界来看，这款电机的整体外形是长条形结构，电机本体是标准的130型微电机圆柱尺寸，齿轮箱部分是矩形截面，

　　输出轴从齿轮箱的单侧伸出，轴径和常见的塑料车轮、小型同步带轮的安装孔完全匹配，外壳上预留的两个安装孔位间距是固定的标准尺寸，在做安装支架设计的时候，不需要反复测绘实物，直接参考模型的孔位坐标就能画出支架的安装孔，避免出现孔位错位装不上的问题。很多新手工程师在做小型设备选型时，容易忽略减速箱的输出轴轴向窜动间隙，这个模型里也还原了输出轴和齿轮箱轴承位的配合公差，在做输出端连接件设计的时候，可以提前预留好轴向窜动的避让空间，避免装配后轴和连接件出现卡滞。另外，齿轮箱外壳的加强筋位置、电机引线的出线方向，模型里都做了准确的还原，在做整机布线规划的时候，能提前预判引线的弯折半径，避免出现引线被结构件挤压破皮的问题。

　　这类单轴减速电机因为只有单侧输出轴，在布局的时候不需要考虑双侧轴的避让问题，非常适合用在两轮差速驱动的小型移动平台上，左右各布置一个同型号电机，分别驱动两侧车轮，就能实现前进、后退、转向的动作，齿轮箱的塑料壳体本身有一定的自润滑特性，在低转速低负载的工况下，不需要额外添加润滑脂就能保证长时间运行的齿轮啮合顺畅，不会出现过早的齿轮磨损问题。在做结构验证的时候，把这个三维模型导入装配环境，还可以模拟电机运行时的外壳振动位移，提前核对电机和周边结构件的安全间隙，避免因为振动导致电机外壳和周边零件发生摩擦异响。
