230V1200W工业吸尘器鼓风电机结构

　　这款鼓风组件是工业清洁设备的核心动力单元，主要适配商用及工业级干式、干湿两用真空吸尘器，在车间金属碎屑清理、地坪施工粉尘抽吸、设备维保积尘吹扫、仓储区域浮尘清洁等场景中承担负压产生与气流输送的核心作用。不同于家用吸尘设备的小功率动力单元，该款实心结构的鼓风组件针对长时间高负载作业场景设计，可在连续4小时以上的运行工况下保持稳定的负压输出，不会因绕组过热出现动力衰减，适配230V工频供电场景，额定输出功率1200W，可提供最高22kPa的真空负压，配合不同口径的吸尘管路可适配金属硬管、防静电软管、波纹伸缩管等多种连接形式，满足不同作业场景的抽吸需求。

　　从结构设计逻辑来看，该组件采用集成化同轴布局，上部为离心式风轮结构，风轮采用前倾式圆弧叶片设计，叶片数量为17片，经过动平衡校准，额定转速下运行振动值控制在0.8mm/s以内，避免长时间运行出现结构共振导致的设备异响或连接松动。风轮外侧设置导流蜗壳，蜗壳型线经过流体仿真优化，可将风轮甩出的高速气流平顺导向出风口，降低气流紊流带来的风噪与动能损耗，蜗壳采用阻燃ABS材质注塑成型，壁厚均匀控制在2.5mm，兼顾结构强度与轻量化需求。风轮下方为驱动电机本体，电机采用串激式结构，定子绕组采用耐高温漆包线绕制，绝缘等级达到F级，可承受最高155℃的工作温度，转子两端采用含油轴承支撑，轴承预紧力经过精准调校，既保证转动灵活性，又可承受风轮运行带来的轴向载荷。电机外侧设置对称分布的散热筋，配合风轮转动产生的负压气流，可将电机运行产生的热量快速带出，避免绕组积热老化。

　　组件下部为安装固定基座，基座采用镀锌钢板冲压成型，底部边缘设置12个三角形定位凸点，可与吸尘器主机的安装腔快速对位，基座上预留3个均匀分布的M5安装孔，孔位中心距为128mm，可通过螺栓与主机壳体实现刚性连接，安装面设置环形密封槽，可嵌入3mm直径的硅胶密封圈，保证动力腔与尘桶之间的气密性，避免负压泄漏导致的吸力下降。基座侧面设置电源接线端子与接地端子，接线端子采用防松插片结构，可避免设备移动过程中接线松脱，接地端子与金属基座直接导通，接地电阻小于0.1Ω，满足电气安全规范要求。组件上部的风轮进风口设置防护格栅，格栅间隙为6mm，可防止大尺寸异物吸入风轮造成叶片卡滞或破损，格栅采用可拆卸设计，可定期清理格栅处附着的纤维类杂物，保证进风通畅。

　　在实际选型适配过程中，该鼓风组件的安装边界需要重点关注：整体总高度为165mm，最大外径为142mm，主机安装腔的预留深度需要不小于170mm，内径不小于145mm，同时需要在组件侧面预留不小于20mm的接线空间，出风口方向需要与主机的排风通道对齐，避免排风受阻导致电机温升超标。组件的整体重量为1.8kg，安装时需要在基座与主机壳体之间设置减震胶垫，胶垫硬度选择邵氏45度，可有效吸收电机运行产生的振动，降低整机运行噪音。针对有防爆需求的作业场景，该组件可更换为防静电材质的蜗壳与风轮，同时接线端子增加防爆密封结构，可适配21区、22区的可燃性粉尘环境使用。

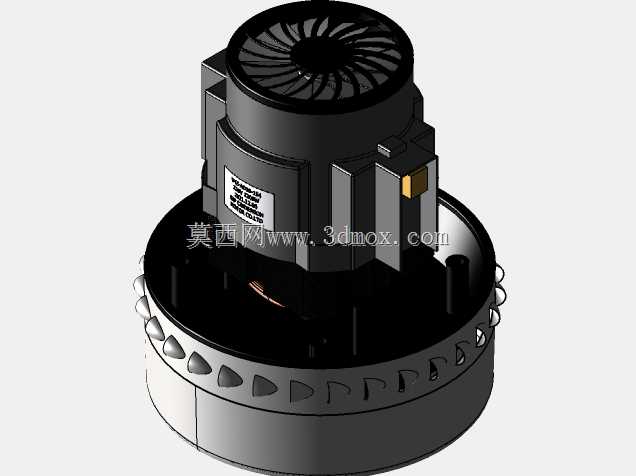

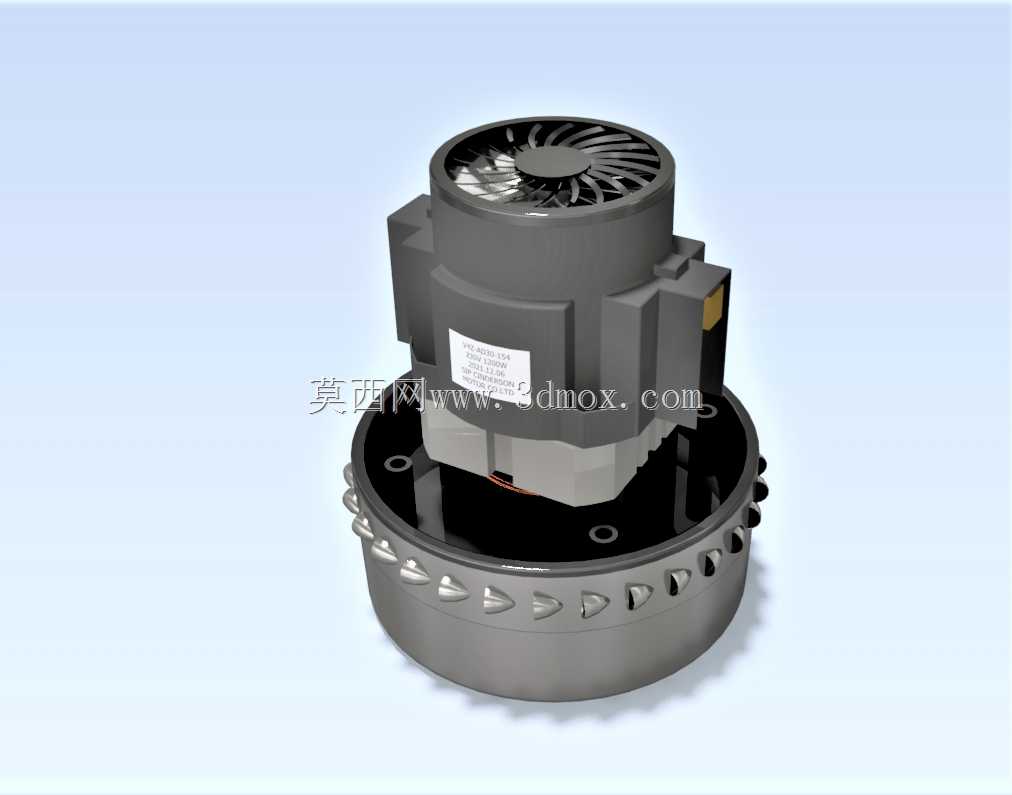

　　从三维建模的角度来看，该模型完整还原了组件的所有装配关系，包括风轮叶片的曲面造型、电机外壳的散热筋结构、基座的安装孔位与密封槽结构、接线端子的位置与尺寸，所有配合面的公差均按照实际生产要求设置，可直接用于吸尘器主机的结构干涉检查、安装模拟、气流仿真分析，也可作为清洁设备选型阶段的动力单元匹配参考，帮助结构工程师快速完成主机腔体的结构设计，减少反复测绘的工作量。建模过程中对风轮叶片的曲面做了连续曲率处理，保证曲面光顺性，符合流体仿真的模型要求，对安装孔位、定位凸点等关键装配特征做了精准尺寸还原，可直接用于生成工程图指导生产。
