Z型带挡边皮带垂直升降输送设备

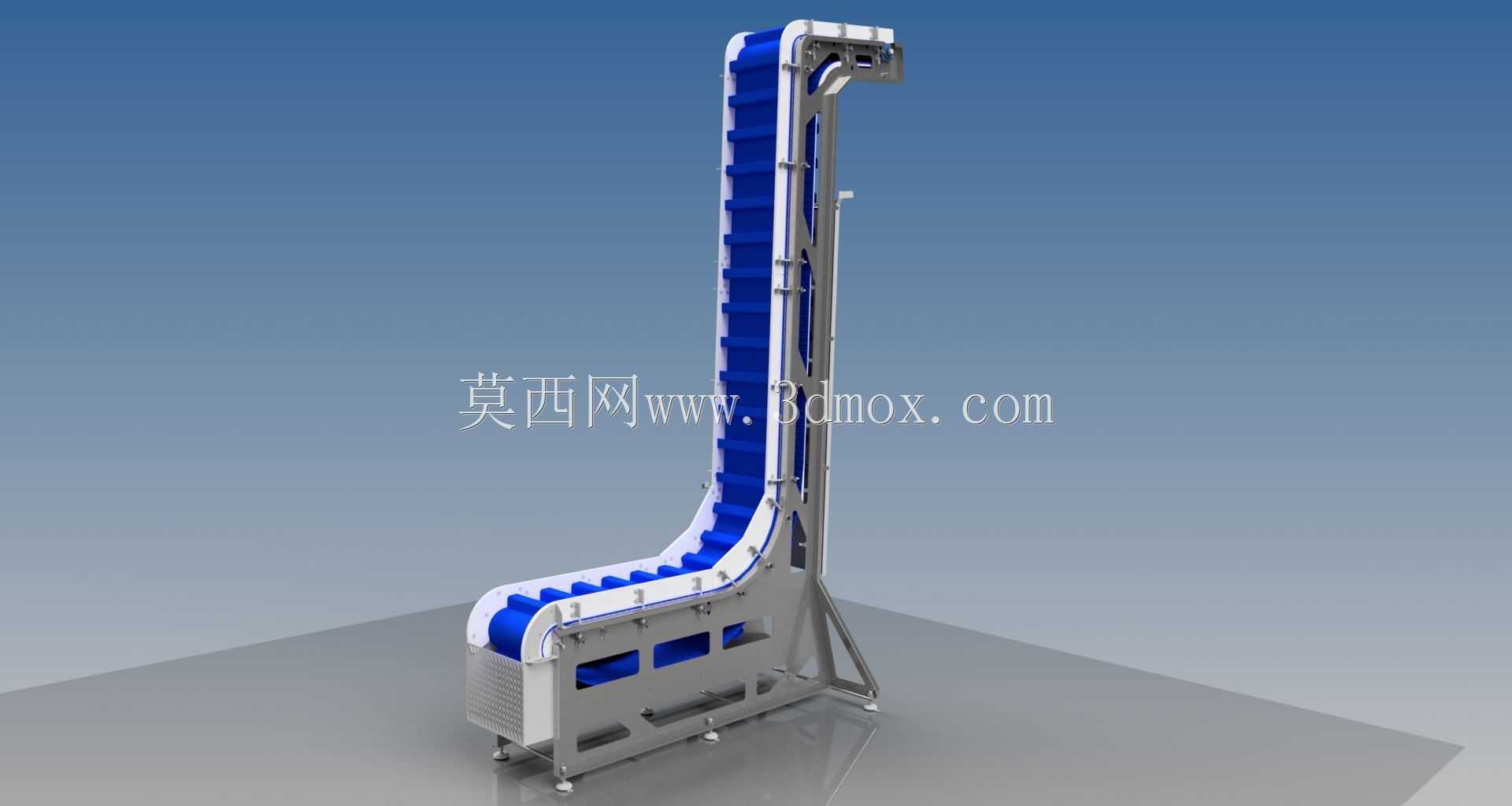

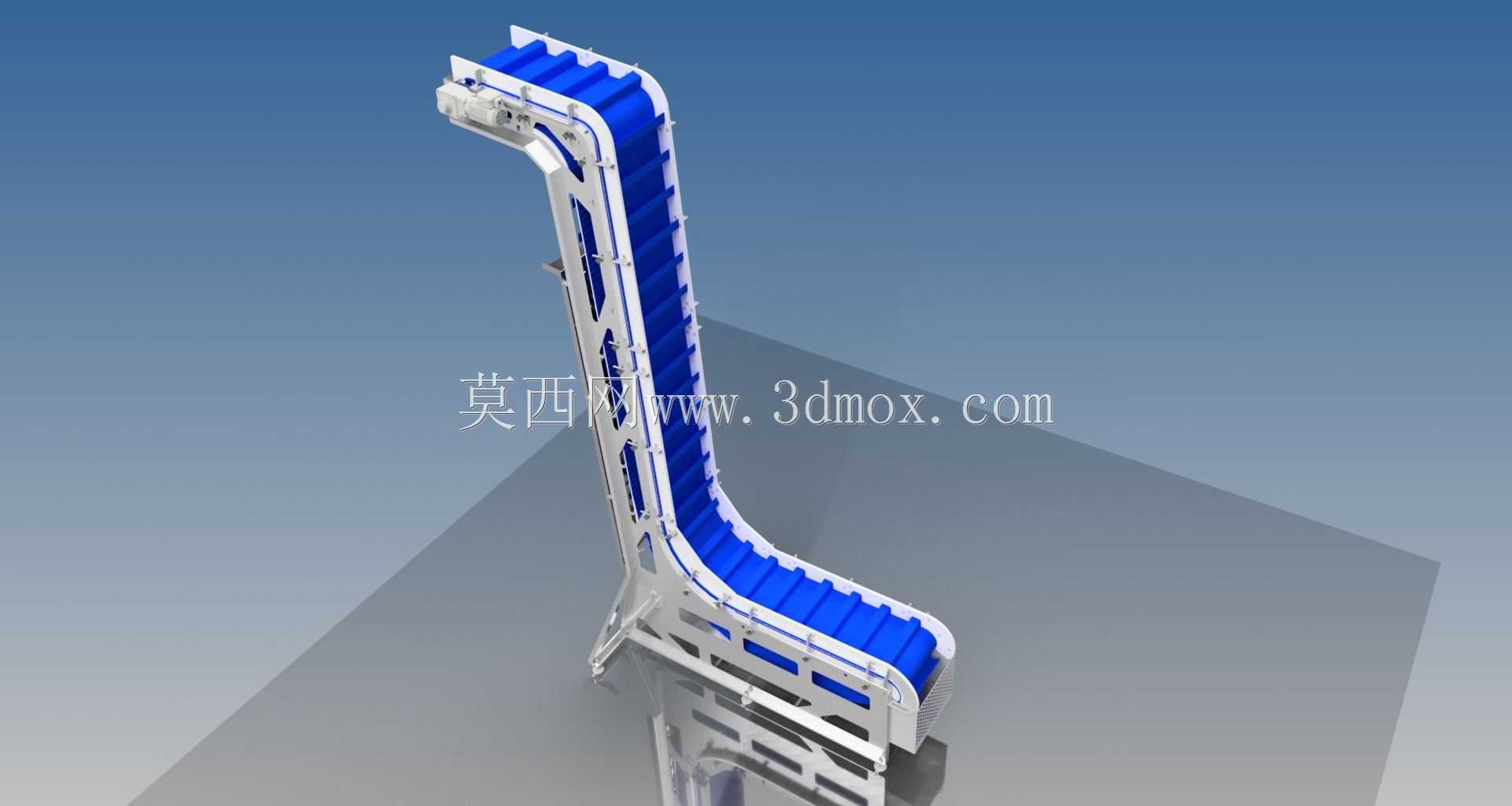

　　在食品加工、生鲜分拣、膨化食品包装这类对物料输送路径有垂直高差要求的生产场景里，常规水平皮带机无法完成低位进料到高位出料的连续转运，斗式提升机又容易在输送过程中造成薯片、叶菜这类易碎易损物料的破损，Z型升降皮带输送机正是针对这类痛点设计的连续输送设备。这款设备采用下部水平进料段、中部垂直提升段、上部水平出料段的一体式Z型结构，进料端可以直接对接生产线的出料工位、振动给料盘或者人工上料台，出料端可直接衔接包装机进料口、重量分选设备或者高位料仓，全程无需额外转运输送装置，能在极小的水平占地范围内实现数米的垂直高差输送，相比多台水平皮带机搭配爬坡机的组合方案，能节省至少40%的车间占地空间，同时减少物料中转过程中的撒落、破损风险。

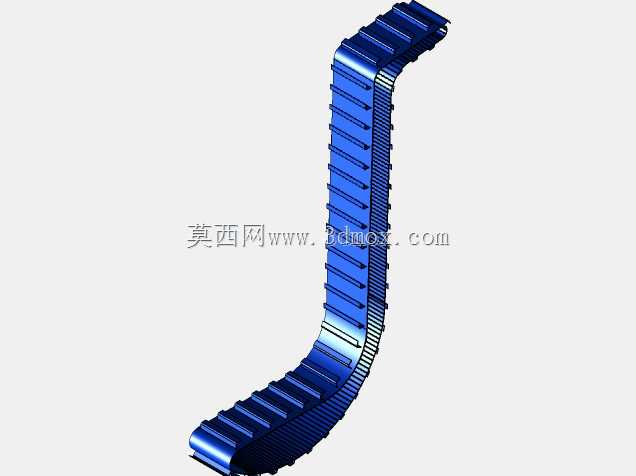

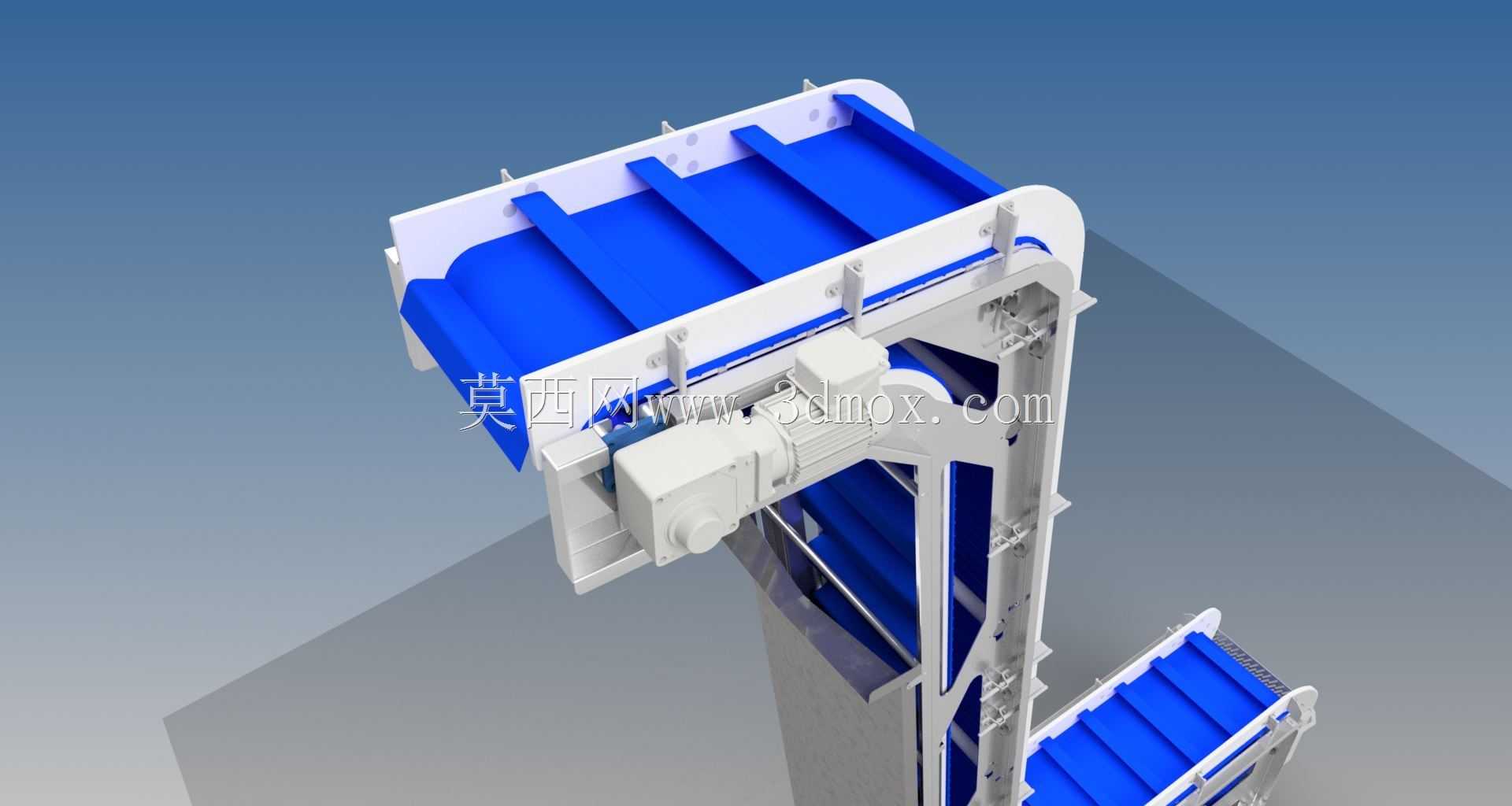

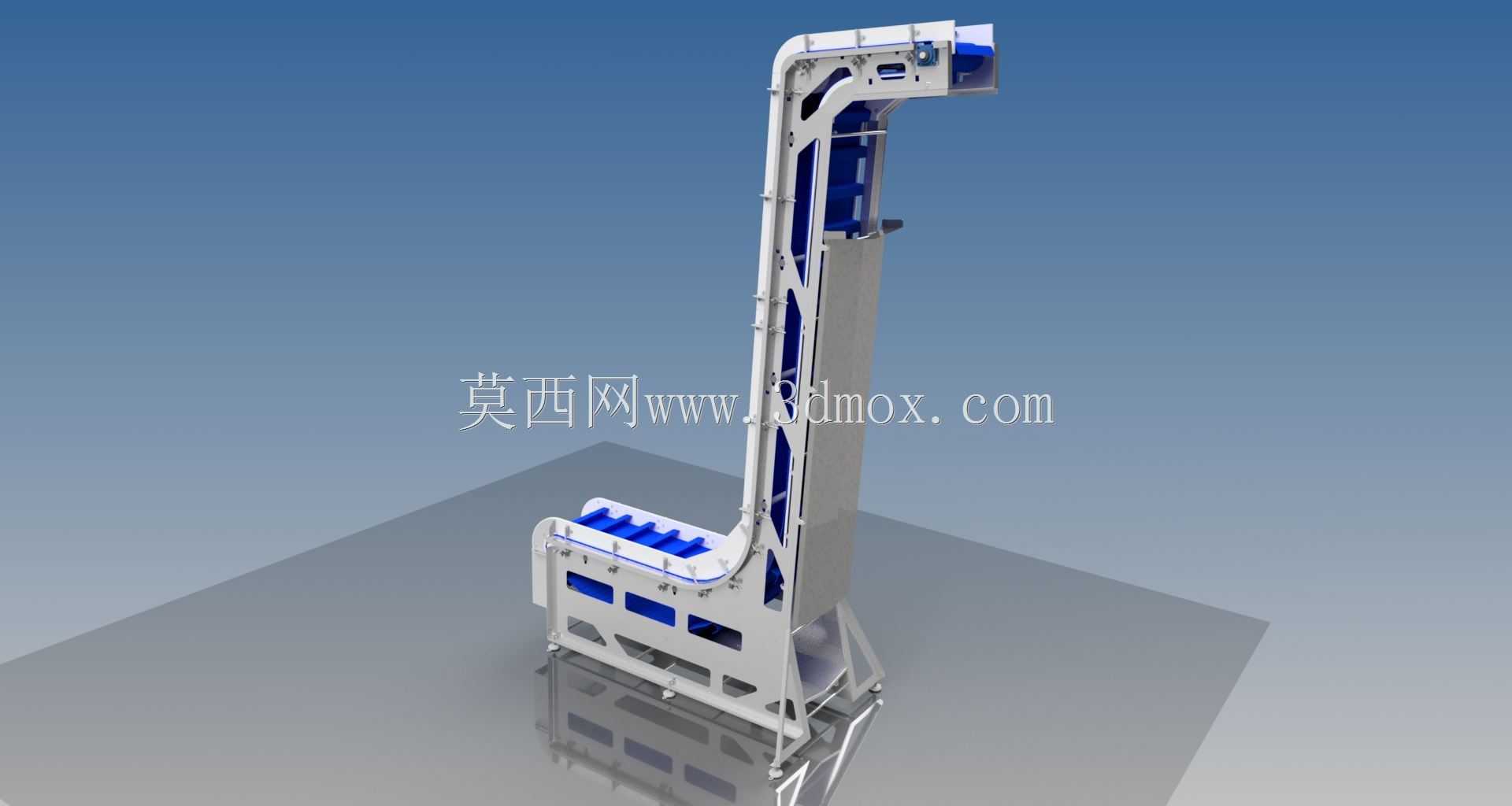

　　设备的承载皮带采用带横向挡边与侧边裙边的专用输送皮带，挡边高度可根据输送物料的单个体积、堆积密度调整，裙边与机架侧边的密封结构能避免小颗粒物料、片状物料在提升过程中从侧边缝隙掉落，皮带表面的材质可根据输送物料的特性选择，接触食品的场景采用符合食品接触标准的PU材质，输送有一定腐蚀性的物料可选用耐油耐酸碱的PVC或者硅胶材质，皮带的驱动端设置在下部水平段的端部，采用带减速机构的驱动辊直接驱动，相比中部驱动的结构能减少皮带的弯折次数，延长皮带使用寿命，同时下部驱动的布置方式也方便后期维护时调整皮带张紧度、更换易损件。机架主体采用模块化的型材焊接结构，垂直段的背部设置有可调节的支撑脚架，安装时可根据现场地面的平整度调整支撑高度，

　　保证设备整体的垂直度，避免皮带运行过程中出现跑偏的问题；中部垂直段的两侧设置有透明的防护挡板，既可以随时观察内部物料的输送状态，也能避免外部杂物落入输送通道，同时防止操作人员误触运行中的皮带造成安全隐患。设备的进料段水平段长度可根据现场对接的设备尺寸定制，常规配置下进料段长度在800mm到1500mm之间，垂直提升高度可根据现场的高差需求在1m到6m之间调整，上部出料段的长度可根据后续接料设备的进料口位置调整，出料端可根据需求加装刮料板、导料槽，保证物料能完全卸出，不会粘在皮带挡边之间被带回回程段。设计这款设备的三维模型时，首先要确定输送物料的堆积密度、单小时输送量，以此计算皮带的宽度、挡边高度以及驱动电机的功率，常规每小时输送1-3立方散料的场景下，皮带宽度选用300mm即可满足需求，输送量更大的场景可对应加宽皮带至400mm、500mm；建模过程中要重点注意各段皮带转弯处的辊轮半径，转弯半径过小会导致皮带挡边反复弯折出现开裂，半径过大则会增加设备的整体尺寸，常规挡边高度下转弯半径设置为150mm到200mm能平衡皮带寿命与设备尺寸的需求；另外要预留皮带张紧机构的调整行程，张紧装置采用丝杆调节的结构，分别设置在下部驱动端与上部改向端，调整行程不小于100mm，保证皮带在长时间运行出现拉伸后能通过张紧调整恢复合适的张紧力，避免打滑。设备的安装边界需要注意，垂直段背部距离墙面或者其他设备的预留间隙不小于300mm，

　　方便后期检修时打开背部的维护门更换皮带、调整辊轮，进料端与出料端的对接位置要预留100mm左右的调整间隙，方便现场安装时调整对接高度，避免出现物料撒漏的问题；设备的整体重心集中在下部水平段与垂直段的连接位置，安装时不需要额外做预埋固定，只需要将底部的支撑脚调整至水平后锁死即可，对于提升高度超过4m的工况，需要在垂直段的中部加装与墙面或者钢结构连接的固定支架，避免设备运行过程中出现晃动。这款设备除了用于食品行业输送薯片、蔬菜、糖果、坚果这类散料之外，也可用于日化行业输送小包装的洗护用品、医药行业输送瓶装药品、五金行业输送小型零配件，只需要对应调整皮带材质、挡边间距以及机架的防护等级即可适配不同的生产场景，相比传统的垂直输送设备，其连续输送的特性不会出现物料卡滞、断料的问题，输送过程平稳，能很好地匹配自动化生产线的连续生产节奏。
