小型工业皮带输送线结构设计

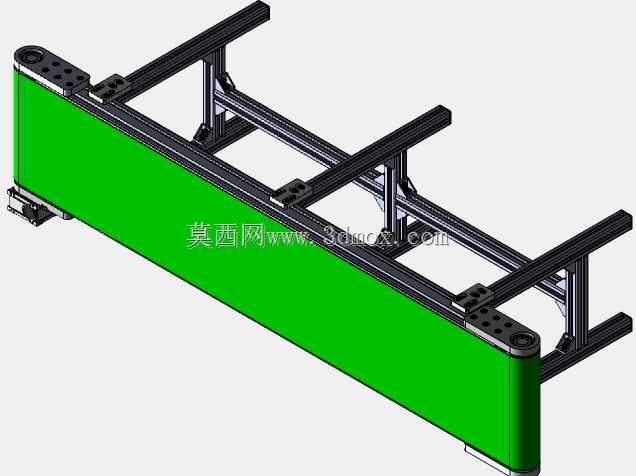

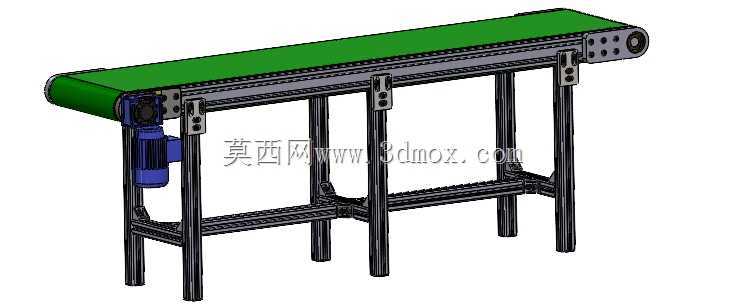

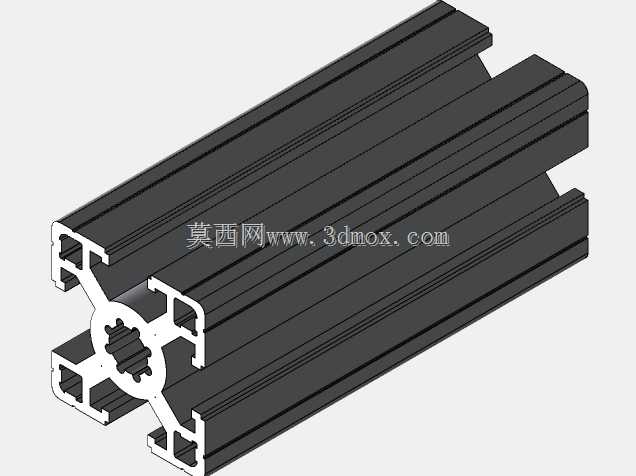

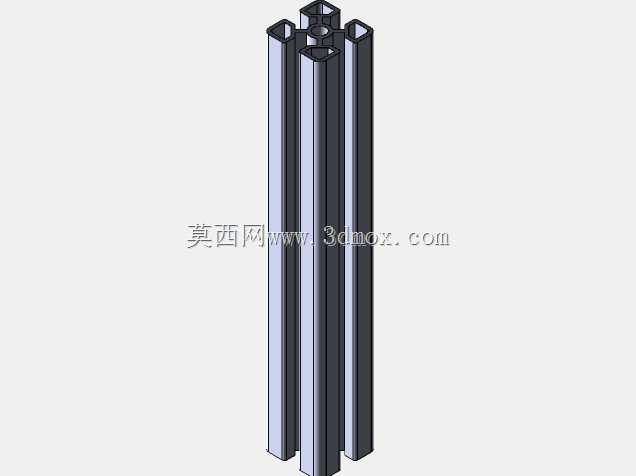

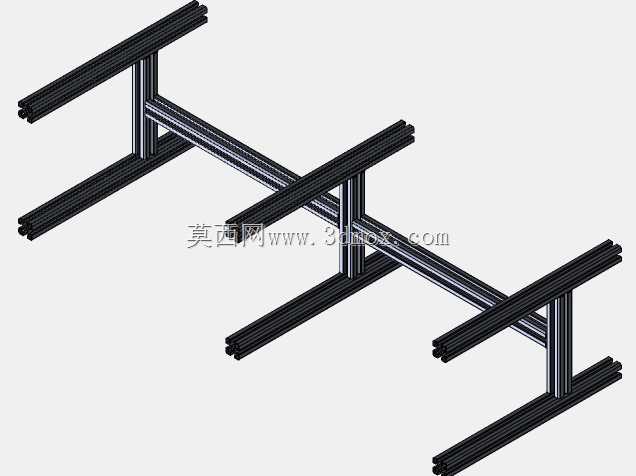

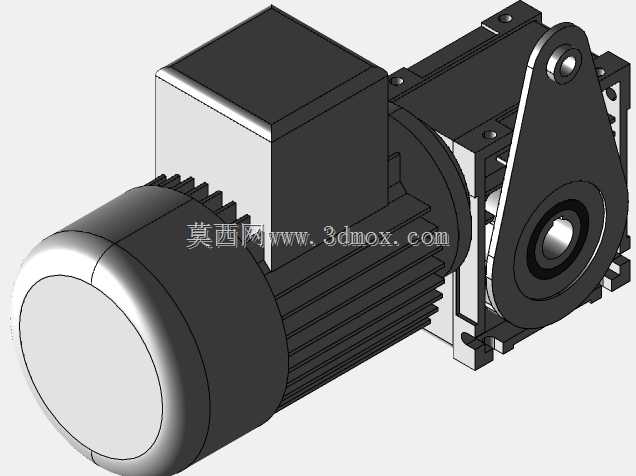

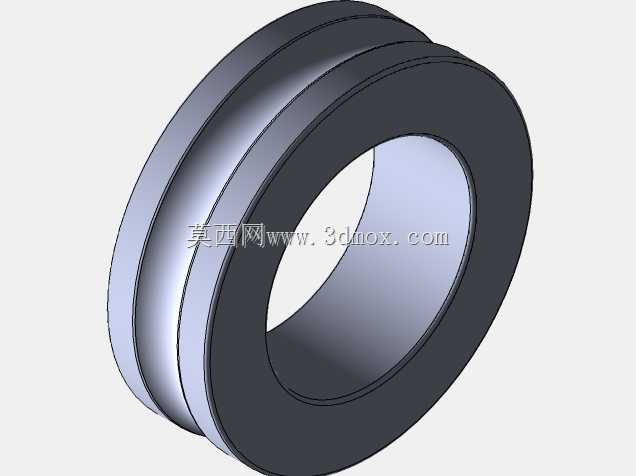

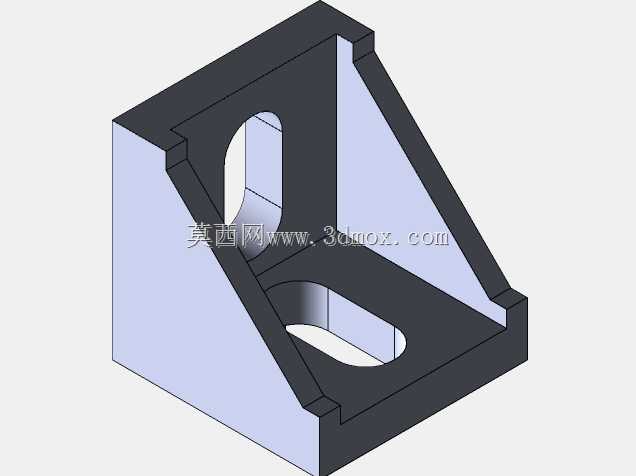

　　在电子组装、轻工包装、小型机加工件流转的产线布局里，这类窄幅皮带输送设备是衔接不同工位的核心中转单元，区别于重型矿用皮带机，这类轻型输送结构的设计核心是兼顾安装灵活性与运行平稳性，适配车间内零散工位的物料传递需求，不需要预埋地基，可直接放置在硬化车间地面完成布设。从结构组成来看，设备采用铝型材拼接式机架作为主体承载结构，四根立式支撑腿搭配上下两层横撑形成稳定的框架结构，支撑腿上预留的高度调节孔位，可根据对接工位的实际高度调整输送面的离地尺寸，适配不同高度的作业台、加工设备进出料口高度差，避免物料转接时出现滑落、卡滞问题。驱动端布置在设备一侧的下部位置，采用减速电机直接驱动主动辊筒的结构，省去了复杂的中间传动链条，

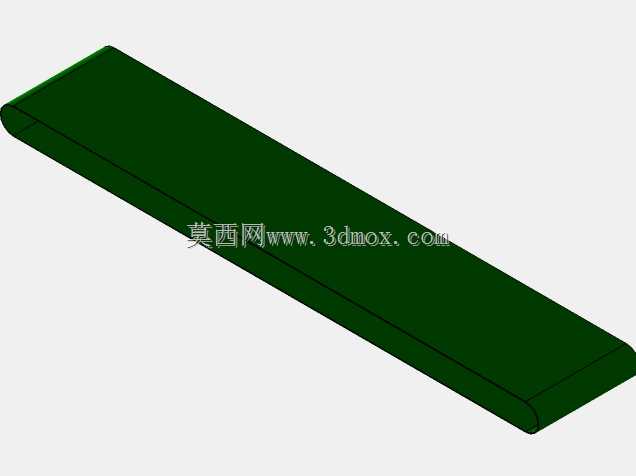

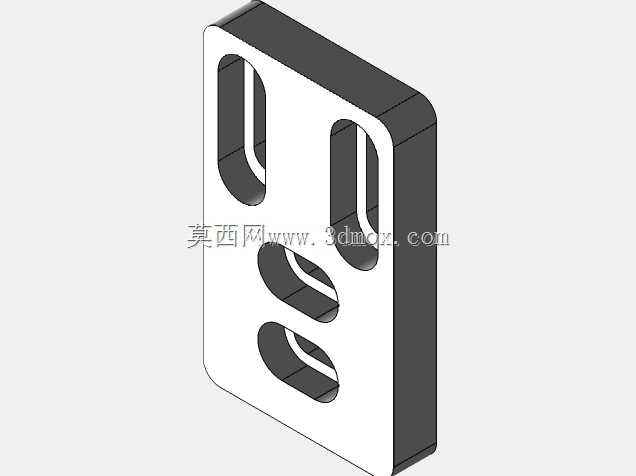

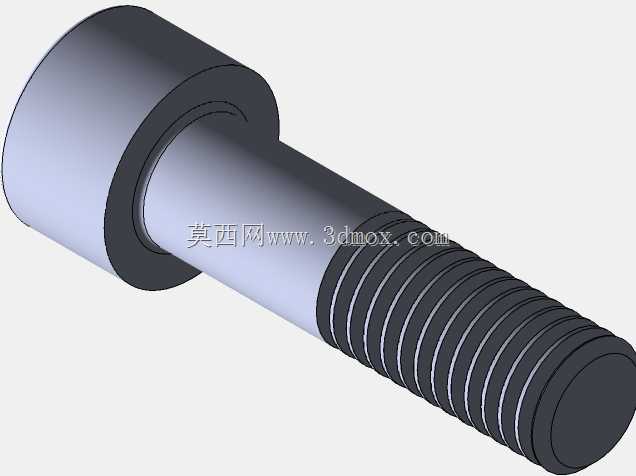

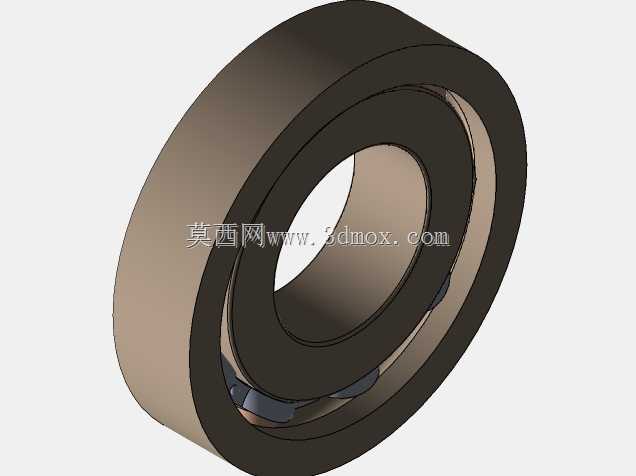

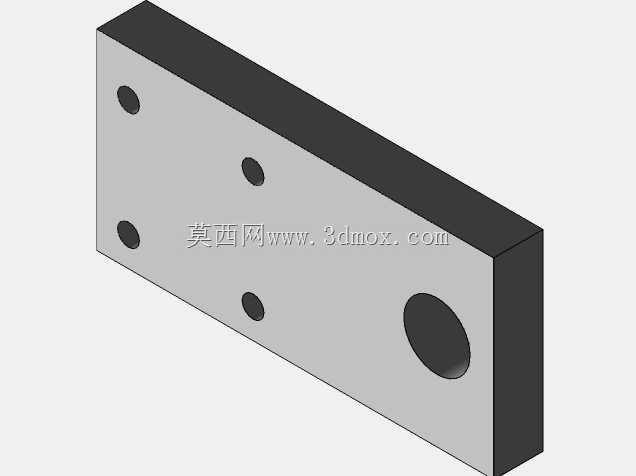

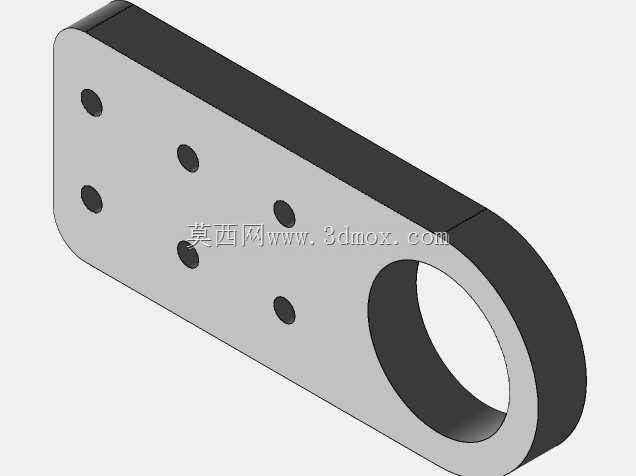

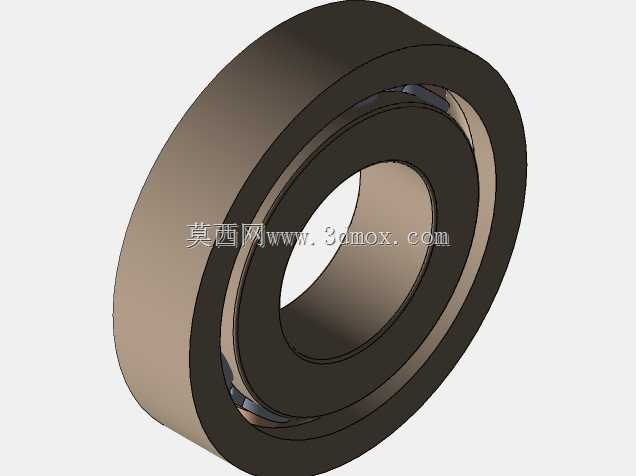

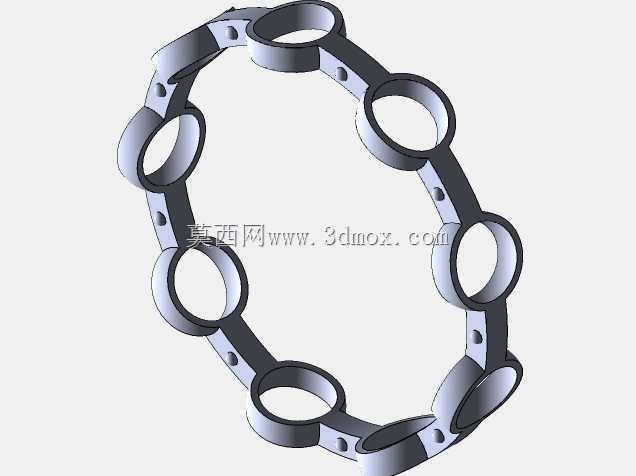

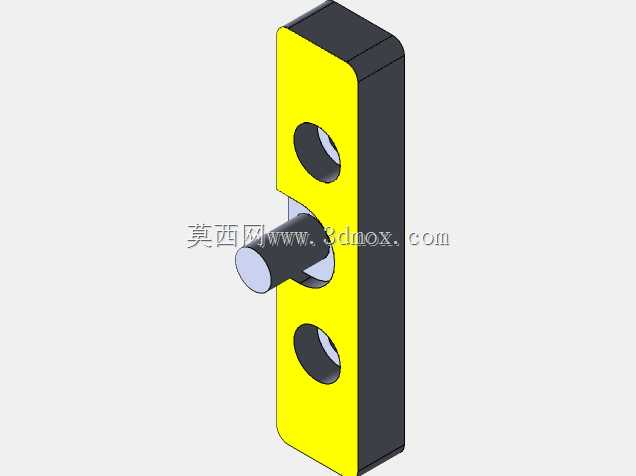

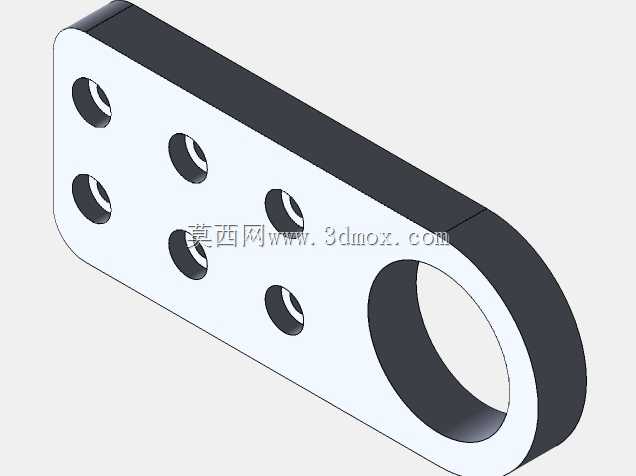

　　既减少了运行过程中的传动噪音，也降低了日常维护的润滑、张紧调整工作量，电机外侧加装的防护壳可避免车间内的粉尘、碎屑落入电机散热缝隙，延长驱动部件的使用寿命。输送面采用绿色PVC防静电皮带，这类皮带表面摩擦系数适中，既可以保证纸箱、塑料周转箱、小型金属加工件在输送过程中不会出现打滑偏移，也不会刮伤工件表面，针对电子类零部件输送场景，防静电材质可避免静电积累击穿元器件，适配电子组装产线的使用要求。从动辊筒端配置了皮带张紧调节机构，通过调整辊筒两端的固定螺栓位置，可改变主动与从动辊筒的中心距，补偿皮带长期运行后出现的拉伸松弛量，保证皮带始终保持合适的张紧力，避免出现跑遍、打滑丢转的问题。设备的外形尺寸控制在250mm带宽、

　　1140mm总长度的规格，属于小型窄幅输送单元，单台设备的占地面积不足0.3平方米，可根据产线布局需求多台拼接组成更长的输送线，也可单台独立使用完成两个相邻工位的短距离物料传递。两侧的皮带侧边安装了型材挡边，可避免输送过程中体积较小的工件从皮带侧边掉落，挡边与皮带表面预留了2mm左右的间隙，既不会摩擦皮带边缘造成额外磨损，也能起到有效的限位作用。支撑腿底部可选配安装脚杯或者脚轮，安装脚杯时可调整设备水平度，保证运行过程中不会出现晃动，适配固定工位的长期使用；安装脚轮时可快速推移设备，适配需要频繁调整产线布局的柔性生产车间。在设计建模过程中，需要重点校核机架的承重变形量，在额定负载下，机架中部的最大下挠量需要控制在1mm以内，

　　避免长期负载运行出现机架变形导致皮带跑偏；同时需要核算驱动电机的输出扭矩，保证在满载输送工况下，电机不会出现过载堵转，启动过程平稳无冲击，不会因为启动加速度过大导致皮带上的工件倾倒。辊筒的径向跳动量需要控制在0.1mm以内，保证皮带运行过程中不会出现周期性的跳动，输送面的平面度公差控制在0.5mm/m范围内，保证物料输送过程中运行平稳。这类输送设备的输送速度通常可在10-30m/min范围内调整，可根据不同工位的作业节拍匹配对应的输送速度，既可以配合自动化设备实现定距输送，也可以作为人工装配线的工件承载输送面，工人可直接在输送线旁完成装配、检测、包装等作业，减少工件反复搬运的工作量，提升产线的整体作业效率。
