工业散料输送接料组合钢架结构装置

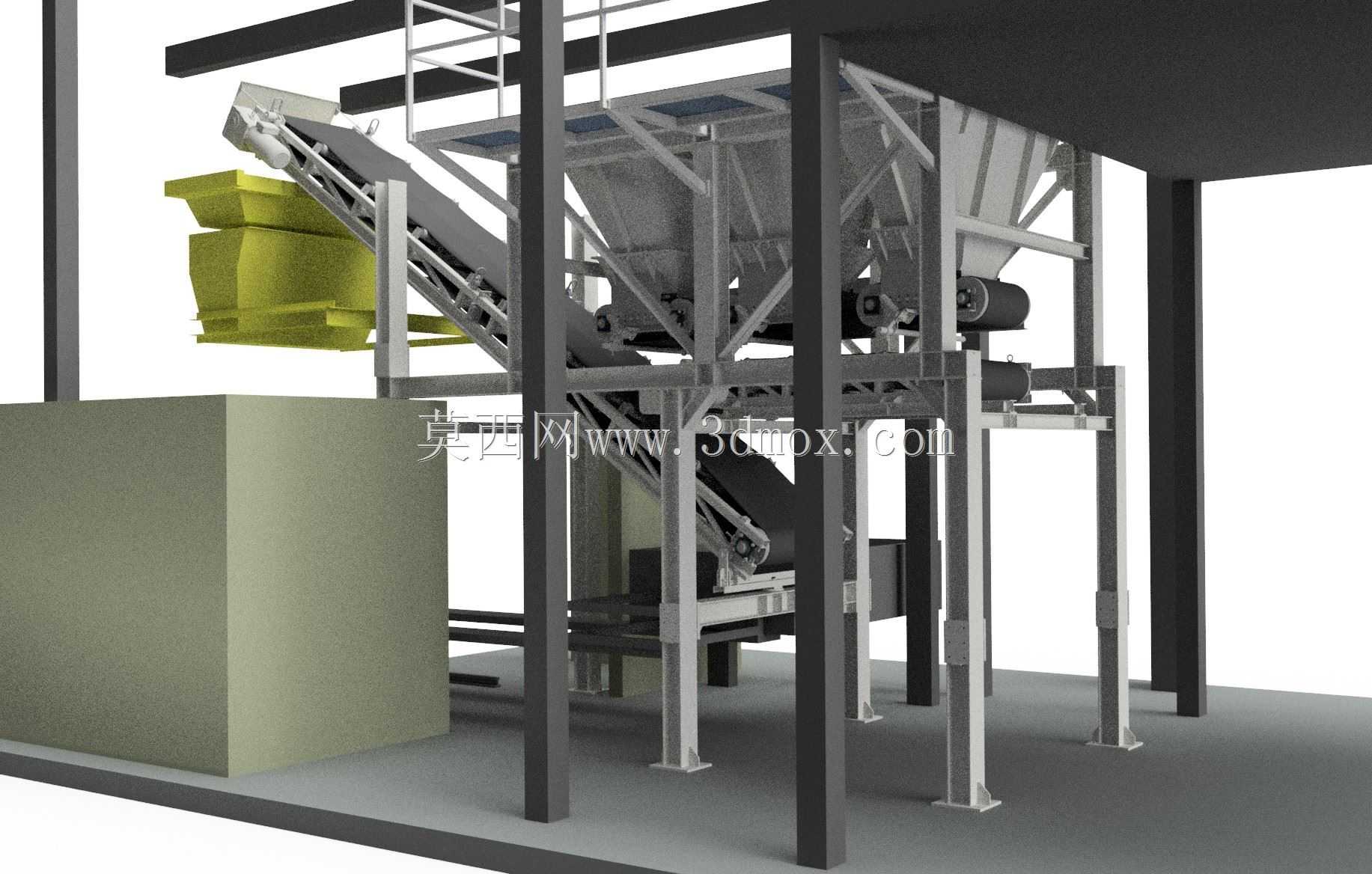

　　这套散料输送与接料组合装置，主要面向矿山、建材、冶金类厂区的散状物料中转转运场景，解决不同工序间物料落差转运、多点给料的衔接问题，常见于破碎筛分生产线、骨料加工车间、燃煤上料工段这类需要连续输送散料的作业环节，承担上游工序来料的暂存缓冲、均匀给料、定向输送的核心功能，避免物料直接下落冲击下游设备，同时匹配不同产线的产能节拍调整输送速率。整套装置采用模块化钢架作为承载主体，主支撑立柱选用H型钢焊接成型，柱脚通过预埋螺栓与混凝土地面固定，横向连系梁采用槽钢交叉布置，抵消皮带运行时的横向摆动载荷，上层操作平台铺设花纹钢板做防滑处理，周边设置1.2米高的防护栏杆，满足日常巡检、设备维护的作业安全要求。接料斗部分采用上宽下窄的棱台形结构，

　　斗壁内衬耐磨钢板，针对硬度较高的散料可额外加装衬板降低磨损速率，斗体上口尺寸匹配上游来料的落料范围，下口设置可调式闸板，可根据下游皮带的负载情况调整给料量，避免出现堵料、溢料问题，斗体与钢架之间采用螺栓连接，方便后期磨损后快速更换，无需整体拆解支撑结构。倾斜布置的皮带输送机作为核心输送单元，倾角设置控制在散料自然安息角以内，针对易滚动的大粒径物料可在皮带表面加装横向挡条，防止物料下滑，输送机头部设置清扫器，清理皮带表面粘附的粉料，尾部设置螺旋张紧装置，可根据皮带运行的松弛情况调整张紧度，保证皮带与滚筒之间的摩擦力足够，避免出现打滑丢转问题。设计阶段优先考虑现场安装的便捷性，所有钢架构件均采用分段预制，

　　单段构件重量控制在现场常规起重设备的吊装范围内，构件之间的连接节点采用标准化螺栓孔位设计，现场无需大量焊接作业，可缩短安装周期，降低现场施工的动火作业风险。设备的安装边界需要提前结合车间场地进行核算，输送机头部的卸料高度要匹配下游受料设备的进料口高度，接料斗的上口位置要对准上游设备的卸料点，整体设备的外轮廓与车间墙体、其他固定设备之间预留不小于0.8米的巡检通道，钢架柱脚的预埋螺栓位置要与设备安装图完全对齐，避免后期安装时出现孔位错位。输送段的两侧设置跑偏开关与拉绳急停装置，一旦皮带出现跑偏或者现场突发故障，可快速触发停机信号，保护设备与作业人员安全，接料斗的侧壁加装料位检测元件，可实时监测斗内物料存量，

　　配合上游给料设备实现自动给料控制，避免斗内物料满溢或者排空导致皮带空转。整套结构的受力计算重点考虑满载工况下的动载荷，尤其是皮带启动、制动时的瞬时冲击力，以及物料落入接料斗时的冲击载荷，钢架的选型要保证满载时整体挠度控制在允许范围内，避免长期运行出现结构变形，导致皮带跑偏、设备卡滞等问题。针对不同的物料特性，接料斗的内壁角度可做适应性调整，对于流动性差的粉料，适当加大斗壁倾角，避免物料粘壁堵料，对于含水量较高的物料，可在斗壁加装振动器，辅助物料顺利下落。输送机的驱动单元布置在头部卸料端，可降低皮带的张力，延长皮带使用寿命，驱动装置与滚筒之间采用联轴器直连，传动效率更高，同时加装过载保护装置，当输送负载超过额定值时自动停机，避免电机烧毁、皮带撕裂等故障。
