战术装备AR接口转接锁紧座结构设计

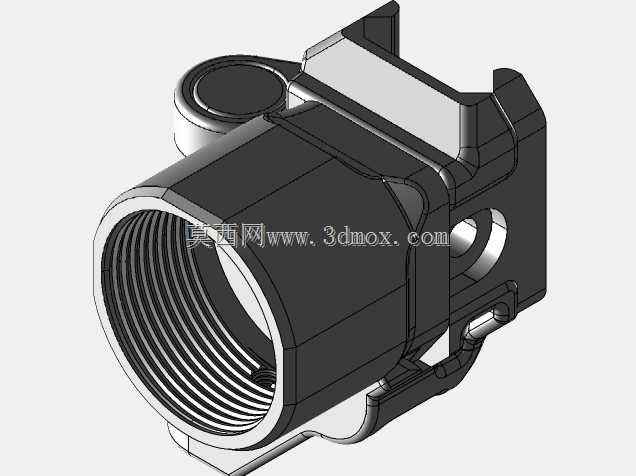

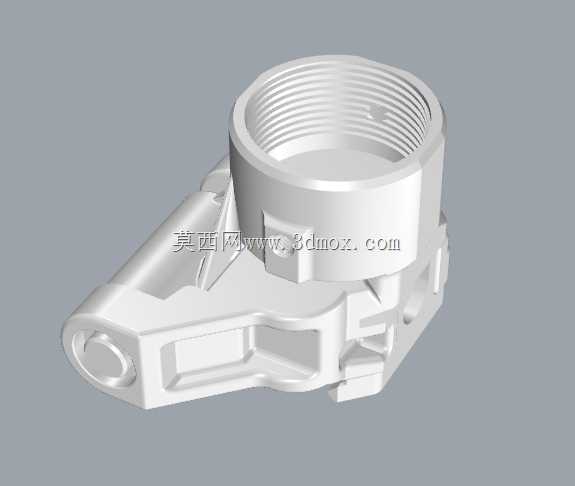

　　这款转接锁紧座主要应用在单兵战术装备的拓展挂载场景中，核心作用是实现不同规格战术附件与AR系列接口导轨的可靠连接，在实际作训场景里，需要承受装备反复拆装的磨损、射击工况下的持续振动，以及户外复杂温湿度环境带来的材质形变影响，因此结构设计上优先保障连接刚性与重复定位精度。从结构功能来看，主体筒状内腔加工有连续梯形内螺纹，用于和带外螺纹的战术附件实现旋合锁紧，螺纹段的长度经过匹配计算，既保证足够的啮合扣数避免受振松脱，又不会过度增加整体轴向尺寸；筒身侧面预留的贯通孔是锁紧销定位孔，当附件旋入到位后，可穿入弹性锁紧销卡入附件对应环槽，杜绝螺纹回转松脱的风险。筒身外侧延伸的挂载支耳带有标准皮卡汀尼导轨适配卡槽，

　　可直接卡入枪械护木或头盔侧方的导轨槽内，支耳上的缺口结构对应导轨的锁紧扳手位，安装时无需额外定制工装，使用通用战术扳手即可完成快速装拆。设计阶段首先梳理了挂载边界条件：适配的AR接口标准节距为19.05mm，导轨卡槽的宽度公差控制在±0.02mm，保证和标准导轨的配合间隙在0.03mm以内，避免挂载后出现旷量影响附件瞄准或照明精度。主体壁厚根据受力仿真结果做了差异化分布，螺纹段因为要承受旋合预紧力和射击冲击，壁厚设置为3.2mm，外侧支耳因为主要承受挂载剪切力，在支耳与筒体衔接位置做了R2.5的圆角过渡，减少应力集中，避免反复受载后出现根部断裂。外形尺寸上，整体轴向长度控制在68mm，最大外径32mm，支耳突出筒体的高度为12mm，

　　安装后不会过度突出护木轮廓，避免携行时勾挂装具。内腔螺纹的收尾位置做了1.5mm的退刀槽设计，既方便机加工时的刀具退刀，也能保证附件旋入时端面能贴合到内腔定位面，实现轴向的精准定位，不会因为螺纹加工余隙导致附件安装后出现轴向窜动。筒身顶部的平面结构是基准加工面，所有形位公差都以该平面为基准标注，加工时一次装夹即可完成内腔螺纹、侧面定位孔、外侧支耳卡槽的全部加工工序，减少装夹误差带来的精度偏差。表面处理预留了0.1mm的氧化层厚度余量，硬质阳极氧化后表面硬度可达HV400以上，能够耐受反复拆装带来的磨损，户外淋雨、扬尘环境下也不会出现锈蚀卡滞的问题。在安装边界设计上，支耳的卡槽底部做了0.2mm的容屑槽，野外使用时进入卡槽的泥沙、

　　碎屑可以落入槽内，不会因为异物垫起导致安装不到位；锁紧销孔的入口处做了C1倒角，方便黑暗环境下盲操作时快速对准销孔，完成附件锁紧。整个结构没有冗余的装饰性设计，所有外形特征都服务于功能需求：筒身外侧的环形凸起既可以增加旋合时的摩擦力，方便徒手初步拧紧附件，也能作为加强筋提升筒体的径向抗变形能力；侧面的镂空减重槽在不影响结构强度的前提下，将整体重量控制在45g以内，降低携行负担。实际测试验证阶段，该结构经过1000次反复拆装后，螺纹磨损量小于0.01mm，锁紧后的旷量小于0.05mm，在1000G加速度的冲击测试下没有出现松脱或结构损坏，完全满足战术装备的实际使用要求。
