木材连接用黄铜1/4-20攻丝嵌件结构

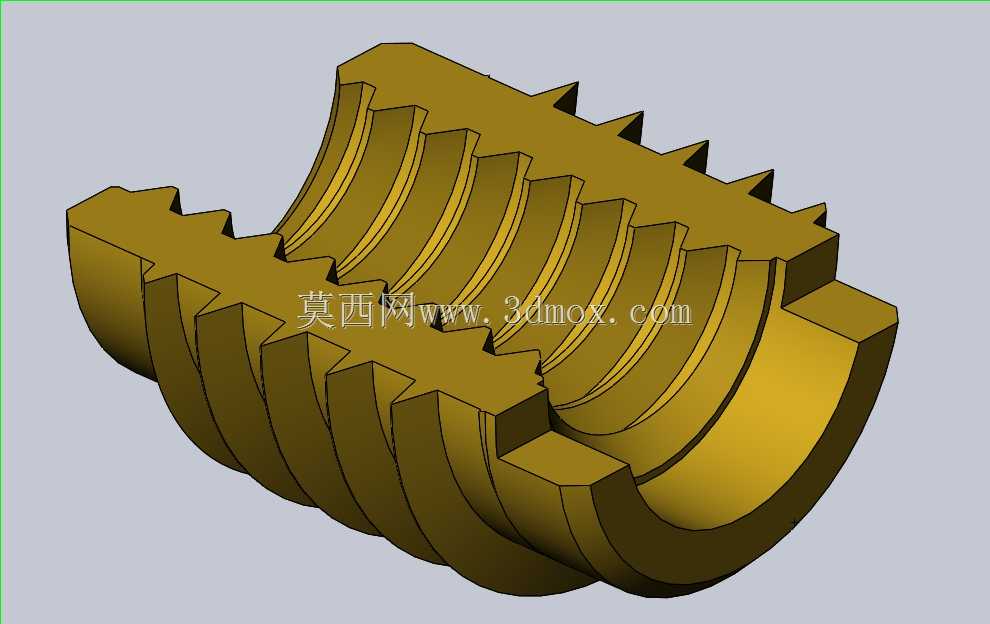

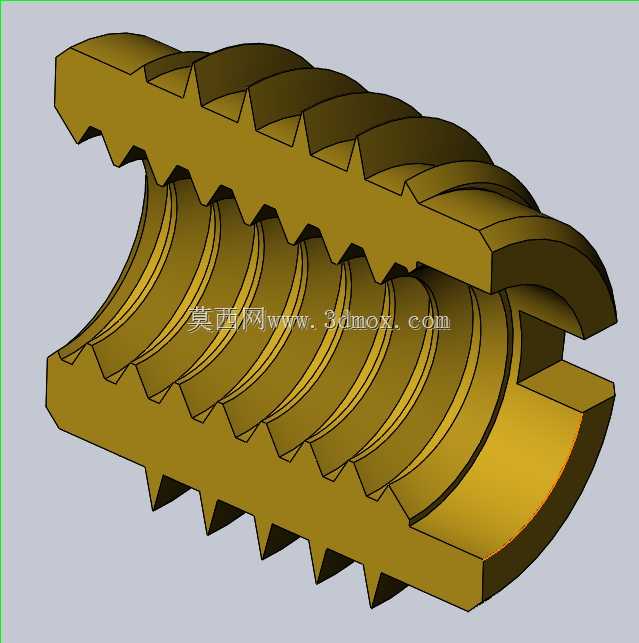

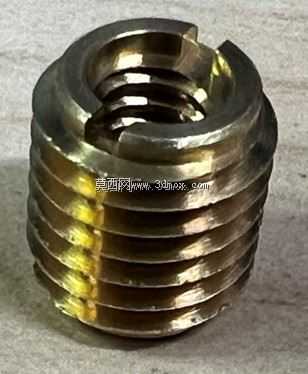

　　在实木家具、户外木结构、定制木质工装的装配环节，木材本身的纤维结构特性决定了直接攻丝形成的螺纹牙型抗剪切能力差，反复拆装几次就会出现牙型崩裂、孔位滑丝的问题，尤其是需要频繁拆卸维护的木质构件连接位置，普通自攻螺钉的连接可靠性完全达不到长期使用要求，这类场景下就需要用到内嵌式的螺纹攻丝嵌件来重构可靠的螺纹连接基础。这款黄铜材质的攻丝嵌件，就是专门针对软质木材、密度板这类低硬度基材的螺纹强化需求设计的，整体采用外螺纹加内螺纹的同轴嵌套结构，外侧的大螺距外螺纹是用来和木材预制孔咬合的，牙型做了圆弧过渡处理，拧入过程中不会像尖锐牙型那样切断木材纤维，反而能把周边的木材纤维顺着牙型坡面挤压密实，让嵌件和木材基材形成过盈配合的抱紧力，

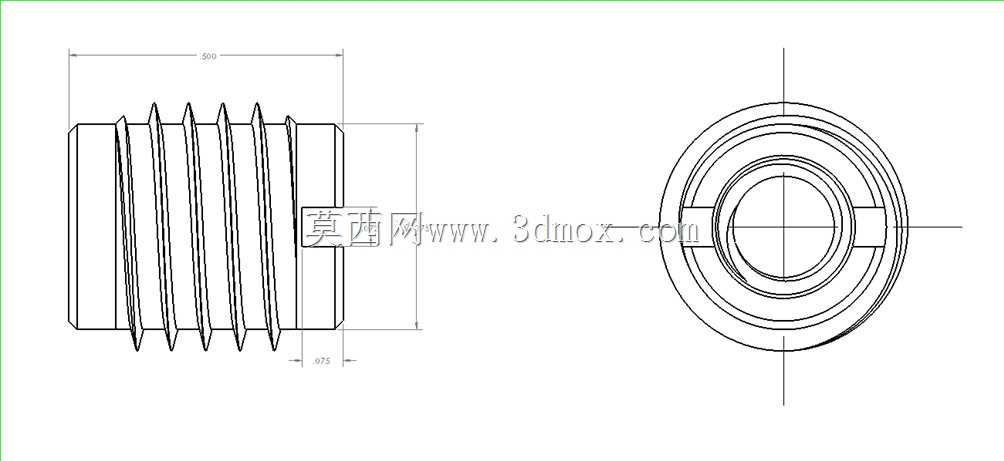

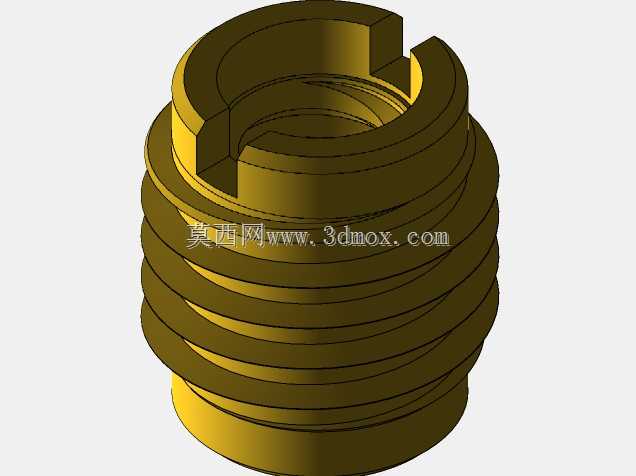

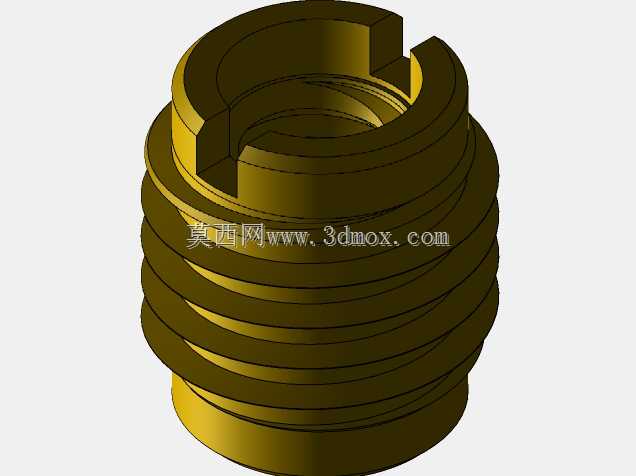

　　不会因为木材的干缩湿胀出现松脱转动的情况。嵌件的内螺纹是标准1/4-20统一螺纹，牙型精度符合通用紧固件的配合公差，能和市面上所有同规格的螺栓、螺钉实现无卡滞旋合，满足不同场景下的连接件适配需求。嵌件的安装端做了对称的一字槽结构，这个槽型是和专用安装工具的驱动头匹配的，安装的时候不需要复杂的工装，只要用对应规格的E-Z LOK安装工具卡住驱动槽，就能平稳把嵌件拧入预制好的安装孔里，不会出现拧入过程中偏斜、外螺纹乱牙的问题。从安装边界来看，这款嵌件适配的预制孔直径为25/64英寸，也就是约0.3906英寸，嵌件整体有效长度为1/2英寸，设计预制孔深度的时候需要预留至少0.05英寸的余量，避免嵌件拧到底的时候端部顶到孔底造成安装不到位，

　　孔位的垂直度公差要控制在1度以内，不然嵌件拧入后会出现内螺纹偏斜，后续装螺钉的时候会出现别劲、螺纹咬合异常的问题。在实际选型的时候，要注意根据基材的密度调整安装参数，如果是硬木类的高密度基材，预制孔直径可以取公差上限，避免拧入的时候阻力过大造成木材开裂；如果是松木、密度板这类低密度基材，预制孔直径可以取公差下限，让外螺纹和基材的抱紧力更大，提升连接的抗拔脱强度。嵌件选用黄铜作为基材，一方面是因为黄铜的自润滑性能好，拧入过程中不会和木材纤维产生过大的摩擦阻力，安装手感顺畅，另一方面黄铜的耐腐蚀性好，用在户外木结构、卫浴周边的木质构件上，不会因为受潮生锈污染木材表面，也不会因为锈蚀造成内螺纹卡死无法拆卸。从结构设计的细节来看，

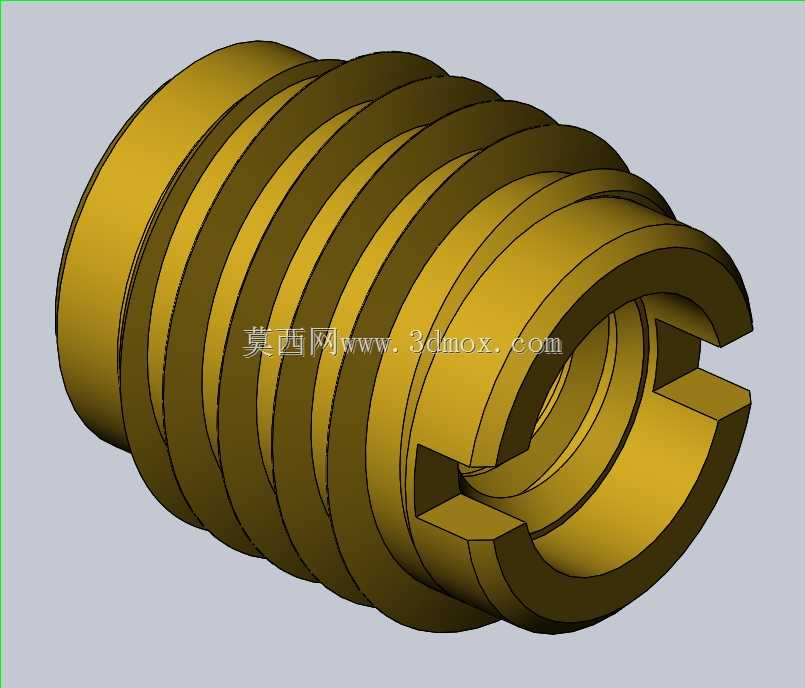

　　嵌件的外螺纹起始端做了导入锥角，大概15度的锥面能在拧入初期自动导正嵌件和预制孔的同轴度，不需要人工反复调整对中，降低现场安装的操作难度；内螺纹的入口端做了倒角处理，螺钉旋入的时候能顺利导入，不会出现端部螺纹刮伤、螺钉无法对准的问题。在木结构的实际应用中，这类嵌件常用来做桌椅的腿面连接、橱柜的五金件安装、木质设备机架的附件固定，尤其是需要经常拆装调整的位置，嵌件提供的金属螺纹能承受上百次的反复拆装而不失效，比直接在木材上攻丝的连接寿命提升十倍以上。做三维建模的时候，要注意还原外螺纹的牙型轮廓和端部的驱动槽尺寸，安装模拟的时候要校验预制孔和嵌件的配合过盈量，避免过盈量太大造成安装应力集中，导致周边木材开裂；还要注意内螺纹的公差带和配套螺钉的匹配性，建模时可以按照中等配合精度来做螺纹间隙，保证虚拟装配的时候能顺利完成旋合动作，不会出现干涉报错。另外，嵌件的端部没有突出的法兰结构，安装完成后端面可以和木材表面齐平，不会突出影响外观，适合对表面平整度有要求的外露连接位置，不需要额外做沉孔避让，减少现场加工的工序步骤。
