带送料输送结构的十字轴冲压加工设备

　　这套冲压加工单元的设计，最初是针对五金汽配行业里十字轴类零件的连续冲压量产需求做的方案，在中小型汽配冲压车间、五金标准件加工厂的落料、成型工位适配性很强，整条产线不需要额外搭配独立的开卷、送料中转设备，从卷料上料一直到冲压成型后工件输出可以连贯完成，能减少车间内物料中转占用的通道空间，也能避免人工送料带来的定位误差和安全隐患。

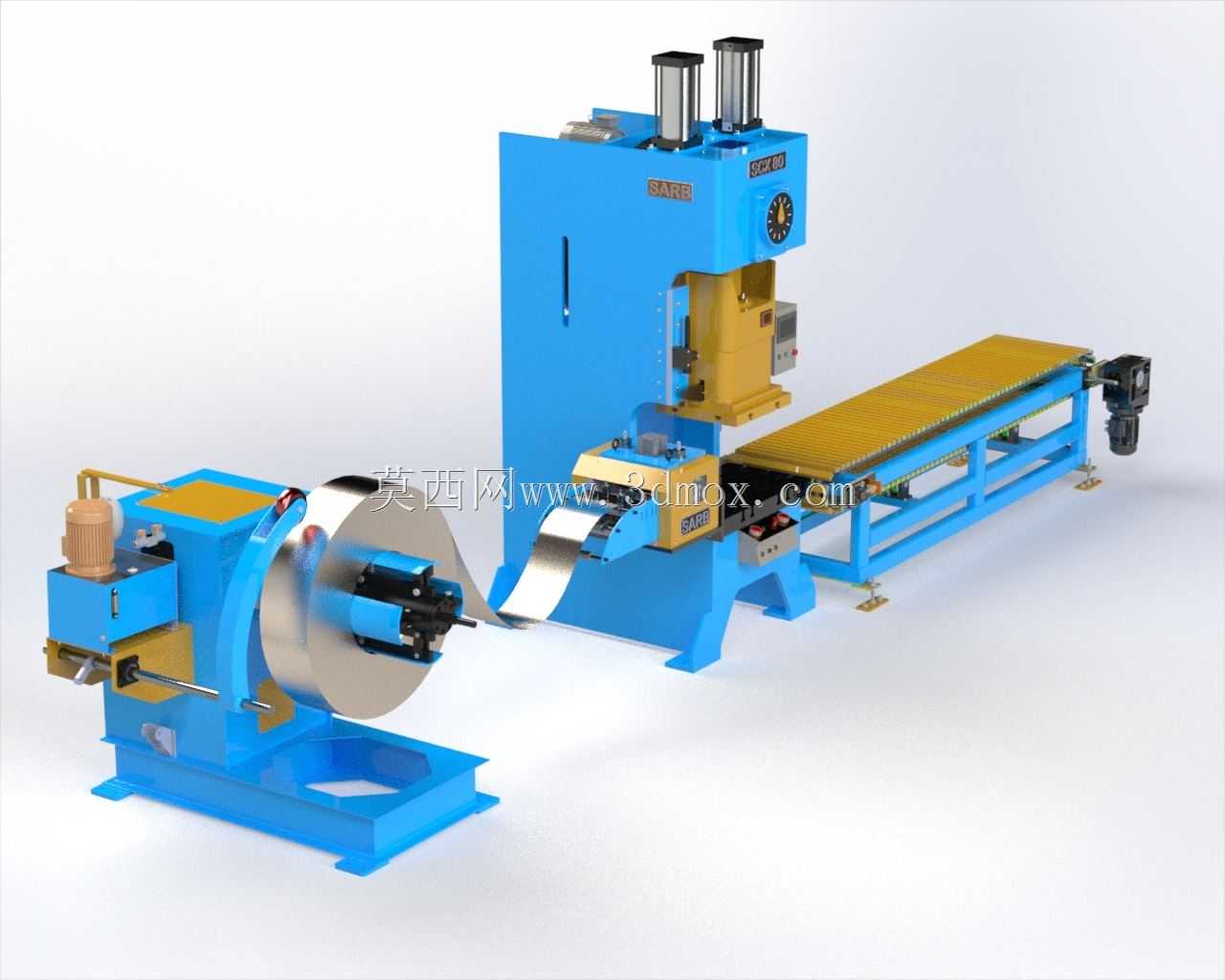

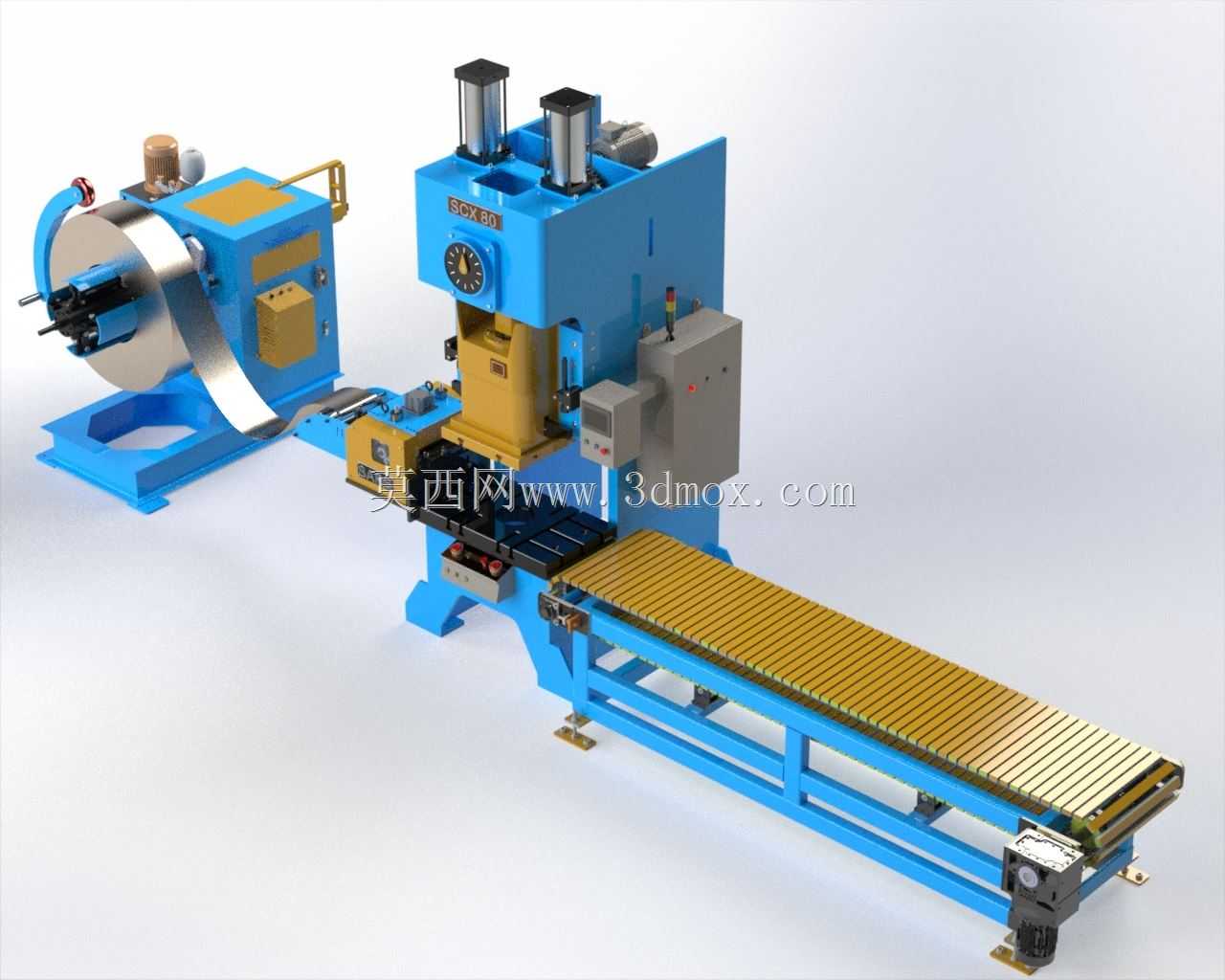

　　从结构布局来看，整套设备分为三个核心功能段：最左侧是重型开卷机，采用立式单悬臂支撑结构，底座做了加宽加厚的箱型焊接设计，安装时需要通过地脚螺栓与车间混凝土地面固定，开卷卷筒的涨缩范围适配市面上常规宽度500mm以内、卷重不超过2吨的金属带料，带料的张紧力通过侧边的阻尼调节机构控制，避免送料过程中带料松垮下垂刮蹭设备表面。中间段是核心的冲压主机，采用开式C型床身结构，这种结构的优势是操作空间开阔，模具安装、日常检修的时候操作人员可以从三个方向接近工位，床身的喉深做了加强筋设计，公称力行程下的机身变形量控制在千分之二以内，能保证冲压过程中上下模的对中精度，滑块采用双导柱导向结构，搭配可调行程的液压缸，冲压行程可以根据不同模具的闭合高度在100mm到200mm区间调整，装模高度的调节范围覆盖180mm到380mm，适配绝大多数十字轴成型、切边、冲孔类的复合模具。主机的操作侧安装了双手操作按钮盒和安全光栅，进入滑块危险区域的时候设备会立刻触发急停，符合冲压设备的安全规范。

　　主机和开卷机之间搭配的是伺服送料机构，采用滚轮夹送的结构，送料辊的表面做了镀硬铬处理，摩擦力均匀不会划伤带料表面，送料步距通过伺服电机的参数设置调整，送料精度可以控制在±0.02mm以内，完全满足十字轴类零件的冲压定位公差要求，送料机构和主机的滑块动作做了电气联锁，只有滑块回到上止点位置的时候，送料辊才会执行送料动作，避免撞模风险。最右侧的皮带输送线长度做了2.5米的设计，输送面高度和主机的下工作台面齐平，冲压完成的工件从下模退料后直接落到输送皮带上，自动输送到线尾的物料收集箱，输送线的侧边安装了可调节的挡边，避免工件在输送过程中掉落，输送速度可以根据生产节拍调整，和主机的冲压频率保持匹配。

　　设计过程中对各单元的安装边界做了明确的校核：整套设备的总长度控制在5.8米，总宽度1.6米，主机的最高点距离地面2.2米，车间安装时只需要预留主机后侧0.8米的检修通道、操作侧1.2米的操作空间即可，不需要额外开挖基础地坑，普通承重5吨每平米的车间地面就可以满足安装要求。电气控制柜集成在主机的侧面，所有的线缆都通过拖链和镀锌穿线管排布，避免车间内的油污、金属切屑损坏线缆，气路管线采用快插接头连接，日常维护的时候拆装很方便。

　　在实际生产场景里，这套设备除了加工十字轴类零件，只需要更换对应的模具，调整送料步距和冲压行程参数，就可以完成小型五金支架、连接片、垫片类零件的连续冲压加工，适配0.5mm到6mm厚度的冷轧钢板、热轧钢板、镀锌板等常用冲压板材，设备的连续运行节拍可以达到每分钟25到40次，相比传统的人工送料单台压力机，生产效率能提升三倍以上，同时能减少两名送料操作人员的配置，降低车间的人工成本。开卷机的料架部分做了气动压料臂设计，卷料转动的时候压料臂始终贴在料卷外圈，避免带料松脱散卷，尤其是加工薄料的时候，能有效防止带料翘边刮伤模具刃口。输送线的驱动电机采用减速电机直驱结构，运行噪音控制在75分贝以内，符合车间的职业健康噪音要求，皮带采用耐油防滑的PVC工业皮带，接触油污后不会出现打滑、老化开裂的问题，使用寿命比普通帆布皮带长两倍以上。

　　建模过程中对所有的运动部件都做了干涉检查，滑块上下运动、送料辊夹送、开卷机转动、输送线运行的全行程范围内都没有结构干涉，所有的连接螺栓、定位销都采用标准件建模，后续出工程图的时候可以直接生成BOM表采购标准件，不需要额外做标准件的二次绘制。床身、滑块、底座等焊接件的建模都预留了焊后加工的余量，符合焊接结构件的加工工艺要求，不会出现设计结构无法加工的问题。
