15T瓶式千斤顶手动液压机结构设计

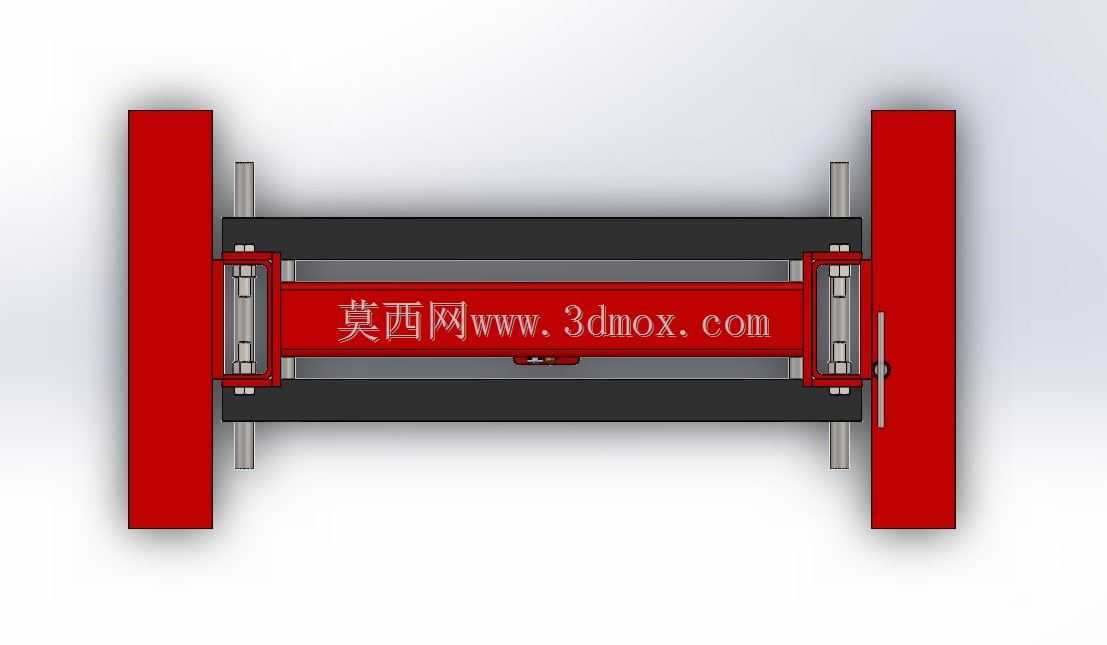

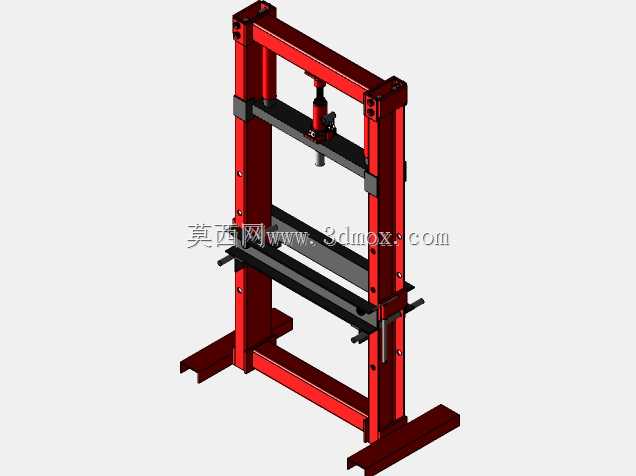

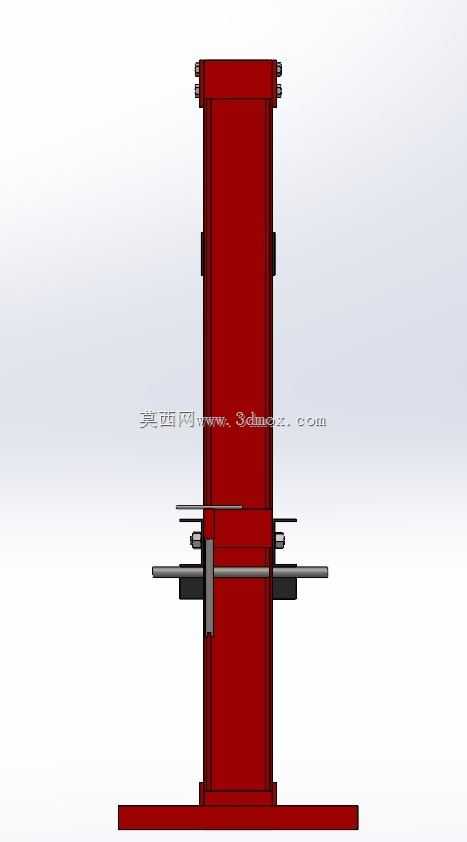

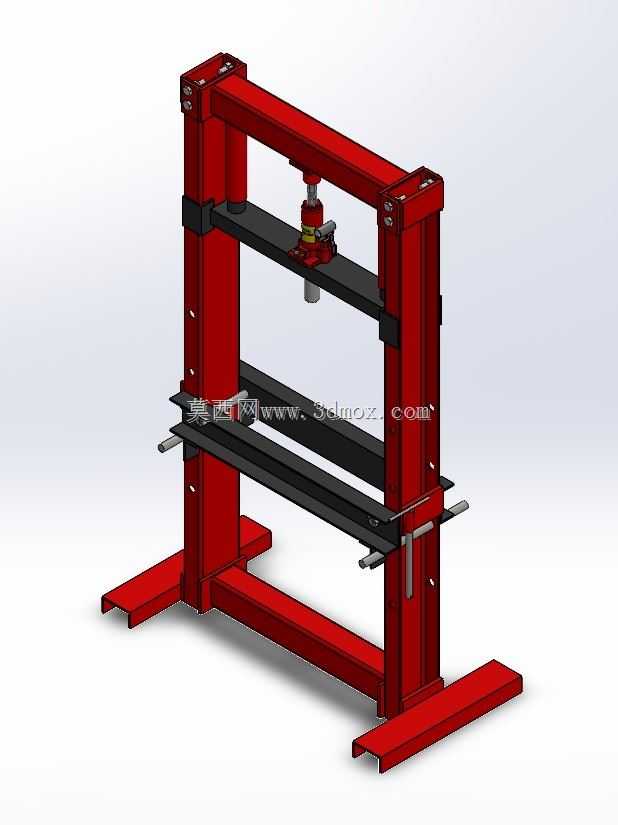

　　这款手动液压机以15T瓶式千斤顶作为压力输出核心，整体采用双立柱门式框架结构，在小型机修、五金加工、零部件压装场景中有着极高的适配性，不需要外接动力源，仅靠手动操作即可完成额定压力范围内的加工作业，非常适合零散维修工位、小型加工坊、野外无供电场景下的压装作业需求。从结构设计逻辑来看，双立柱采用加厚矩形型钢加工而成，立柱底部通过螺栓与落地式底梁刚性连接，底梁两端向外延伸出支撑脚，大幅扩大设备支撑跨度，在满负荷施压时可有效降低整机倾覆风险，无需额外打膨胀螺栓固定地面，可根据作业需求灵活挪动工位位置。上下可调节的工作台横梁通过两侧的锁紧插销固定在立柱的对应定位孔中，立柱上沿高度方向等距加工有多个定位插孔，

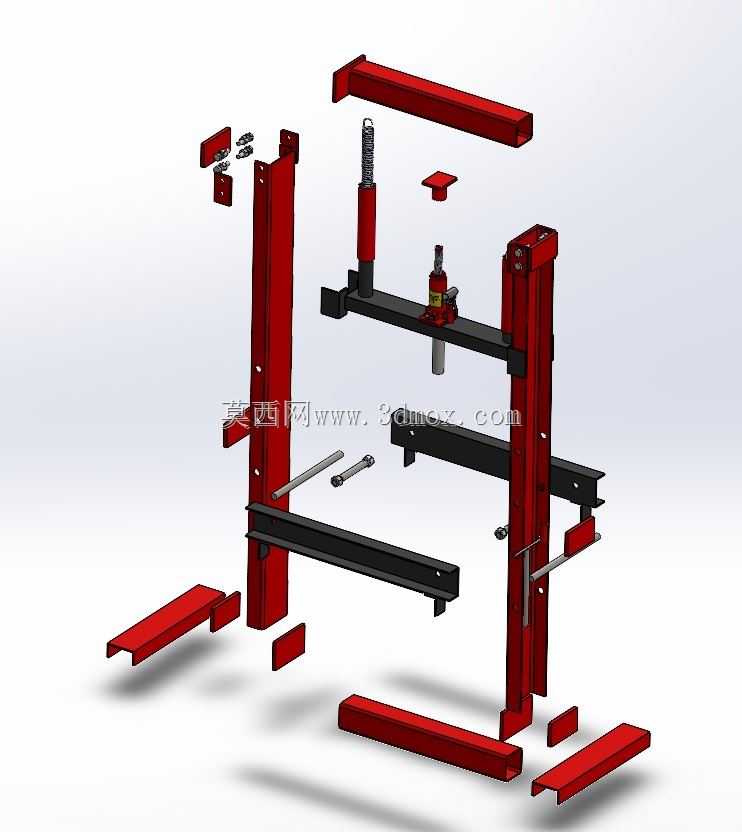

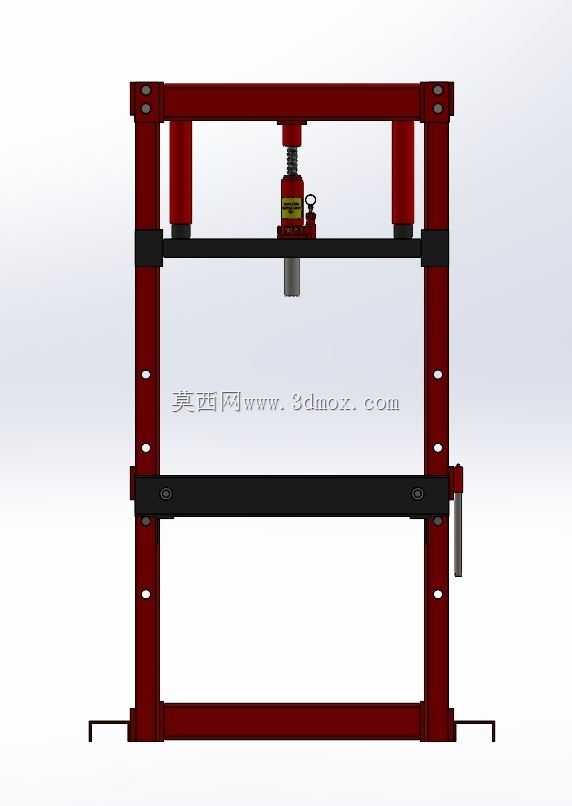

　　可根据待加工工件的高度快速调整工作台的安装位置，调整时仅需拔出两侧插销，将横梁抬升或下降到对应高度后插入插销即可完成锁定，不需要额外的工具辅助，单操作人员即可在短时间内完成工位高度调整，适配不同高度尺寸的工件加工需求。作为压力输出核心的瓶式千斤顶倒置安装在上横梁的中部安装位，千斤顶的压头垂直向下对准工作台中心，压头端部做了圆角过渡处理，避免施压时应力集中刮伤工件表面，千斤顶的手动操作杆从机架侧方伸出，操作人员站在机架侧面即可完成压杆的往复按压操作，施压过程中操作人员身体处于机架侧向位置，可有效规避工件崩溅、压头滑脱带来的安全风险。工作台面采用加厚钢板加工，表面做了平整铣削处理，保证放置工件时的水平度，台面上预留有通用的T型槽位，

　　可搭配不同的压装夹具使用，满足轴承压装、轴套拆卸、小型板材校直、零件铆接、粉末压制成型等不同作业需求。从安装边界尺寸来看，整机宽度控制在1.2米以内，深度不超过0.8米，整机高度约1.6米，常规的车间工位、维修门店的边角位置即可放置，不需要预留过大的安装空间，设备总重控制在单人可借助简易搬运工具挪动的范围内，转场作业十分便捷。设计过程中针对框架受力做了针对性的强化，上横梁与立柱连接的位置加装了加强筋板，满负荷施压时可避免上横梁出现中部下挠变形，立柱的截面尺寸经过受力校核，可承受15T额定压力下的纵向载荷与侧向分力，长期使用不会出现立柱弯曲变形的问题。两侧的滑动导向面做了打磨处理，工作台横梁调整高度时滑动顺畅，不会出现卡滞问题，

　　锁紧插销采用高强度钢材加工，插销与立柱插孔的配合间隙控制在合理范围内，既保证插拔顺畅，又避免工作台受力时出现过大的晃动量。在实际使用场景中，这类手动液压机常被用于小型电机维修时的轴承压装与拆卸、五金零件的过盈配合装配、小型钢材的校直校正、简单零件的压印成型、废旧零件的拆解分离等作业，相比大型液压设备，它没有复杂的液压管路、电控系统，故障率极低，日常仅需要定期在千斤顶的活塞位置、立柱滑动面涂抹润滑脂即可完成维护，不需要专业的液压维修人员即可完成日常保养，使用成本极低。操作时仅需要将工件放置在工作台中心位置，调整好工作台高度锁定后，反复按压千斤顶操作杆即可逐步施压，达到作业需求后打开千斤顶的泄压阀，压头即可自动复位，操作逻辑简单，新操作人员仅需要简单讲解即可独立上手操作，不需要复杂的操作培训。机架整体采用喷涂工艺做了防锈处理，红色的外观涂层辨识度高，在车间环境中容易识别，避免人员误碰，所有的连接螺栓都采用防松设计，长期反复施压作业不会出现螺栓松动的问题，设备的可靠性经过大量实际场景验证，能够满足高频次的日常压装作业需求。
