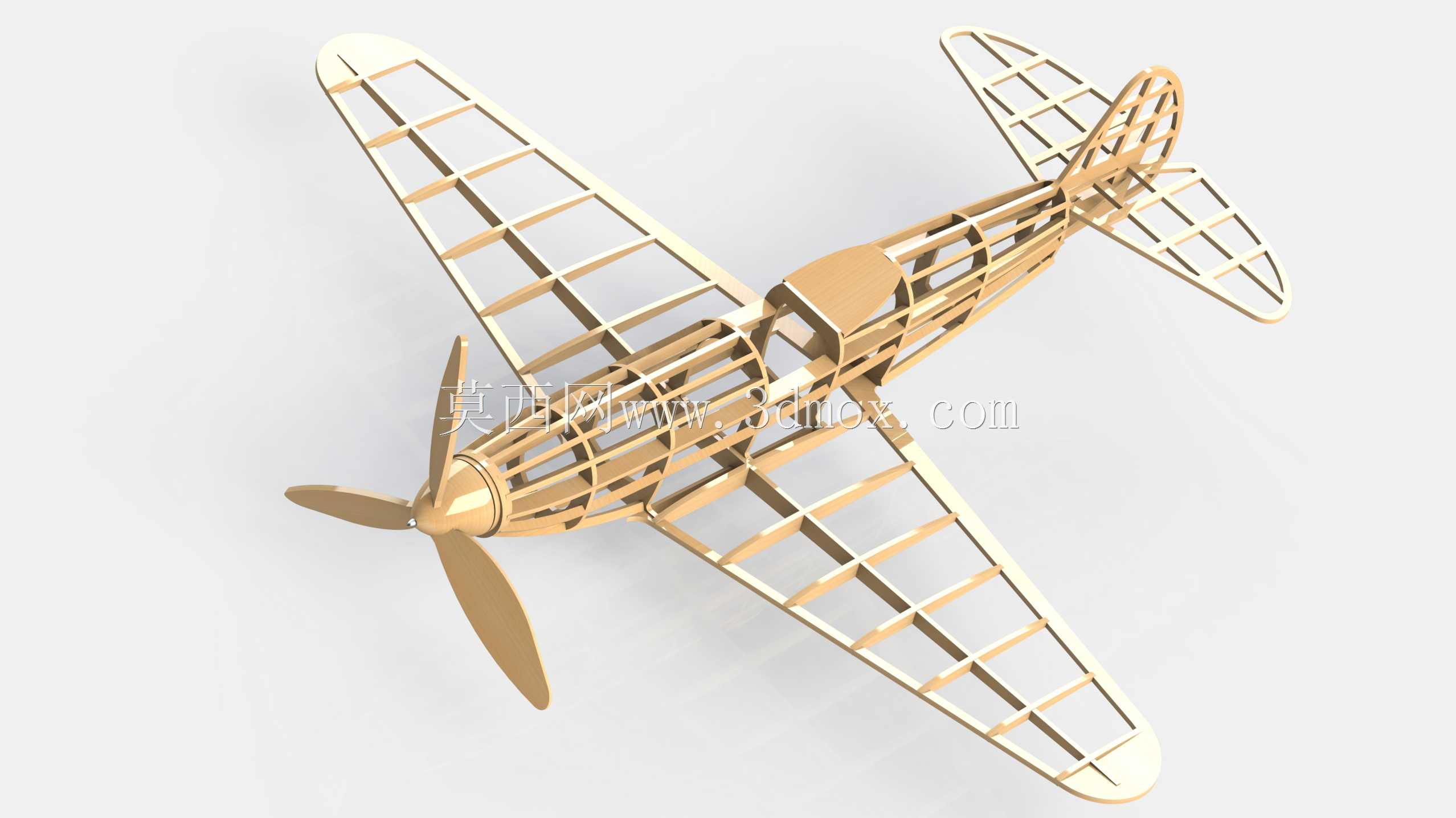

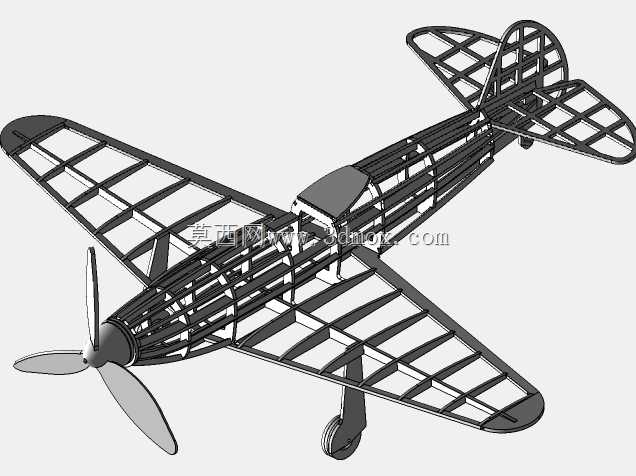

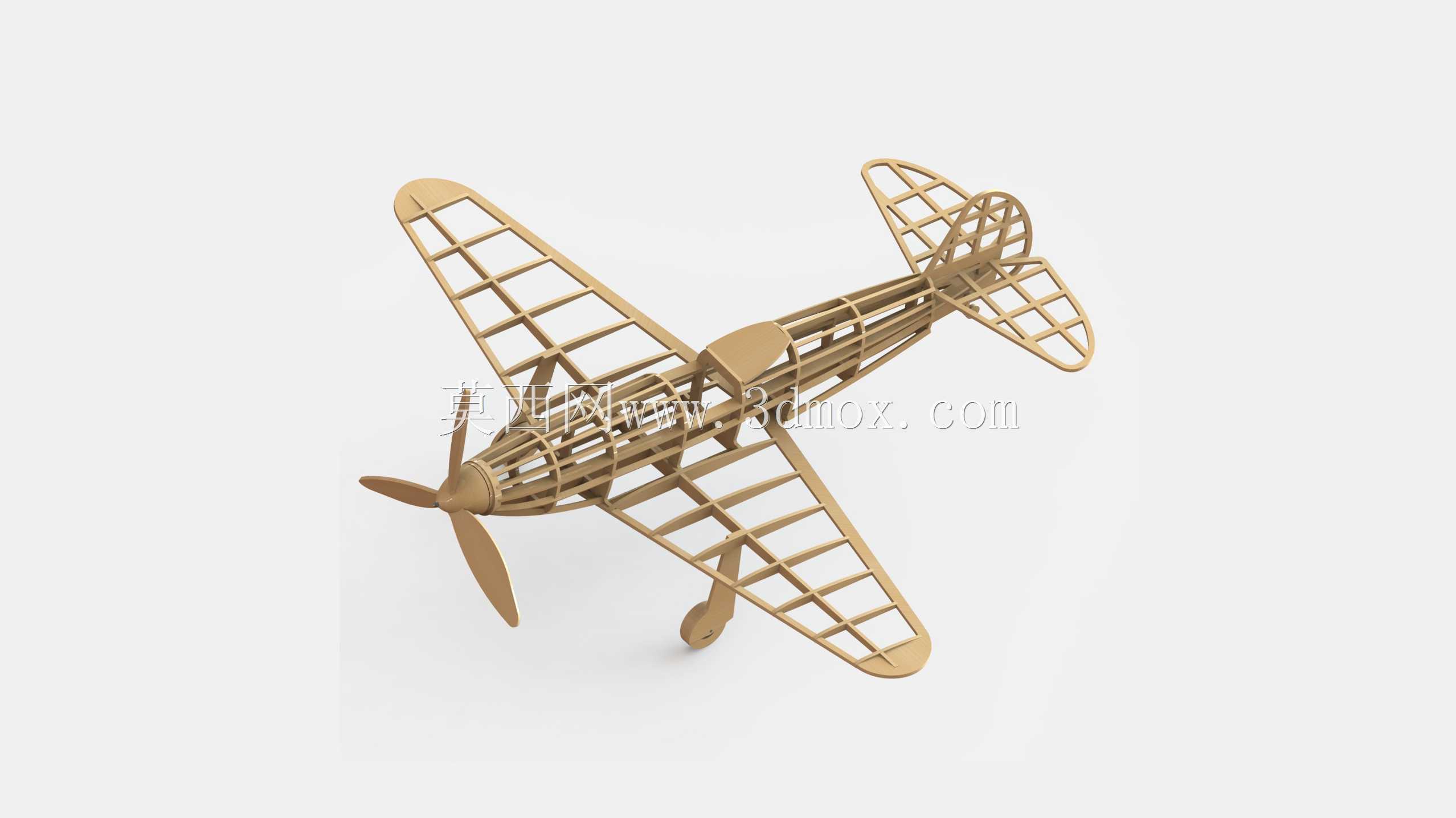

YAK3战斗机骨架激光切割拼装结构

　　该套骨架结构针对激光切割、数控铣削加工场景做了全链路适配，所有板件的切割路径均做了圆角过渡处理，避免尖角处切割烧蚀、铣削崩边的问题，适配常规4mm厚度胶合板的加工参数，无需针对板材厚度做二次刀路调整，拿到结构文件即可直接导入切割设备生成加工代码。整套骨架采用等比例放大设计，翼展方向的安装边界控制在75厘米，机身纵向总长度约70厘米，整体尺寸适配普通桌面级摆放展示需求，也可根据加工场景按比例缩放调整，所有插接位的公差均预留了0.1-0.2mm的胶合板装配间隙，无需额外打磨即可实现紧配插接，拼装完成后整体结构刚性足够支撑静态展示的受力需求，不会出现机翼下垂、尾翼变形的问题。

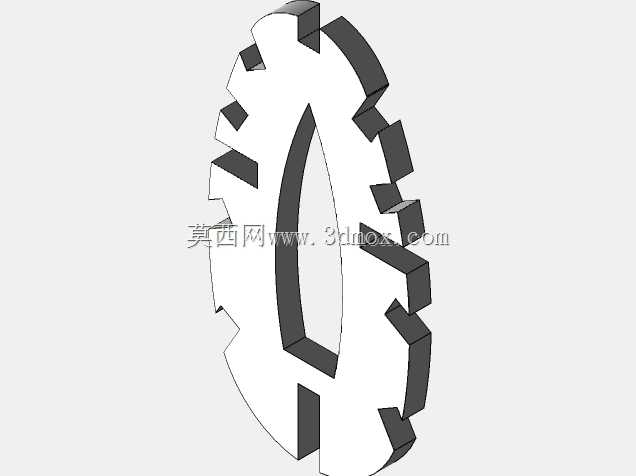

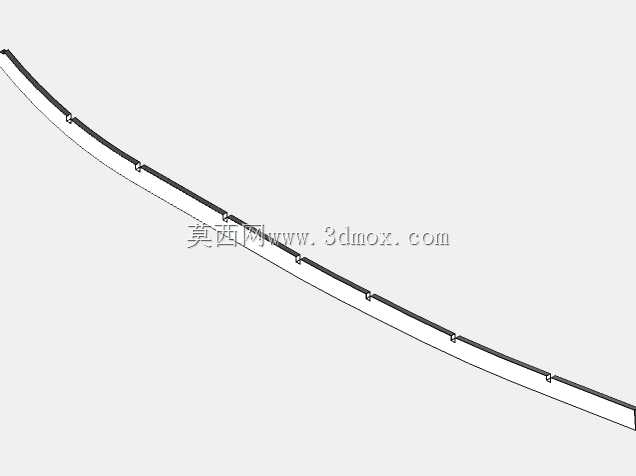

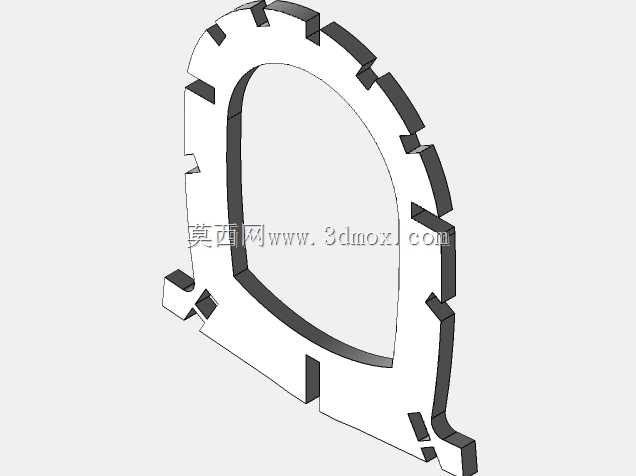

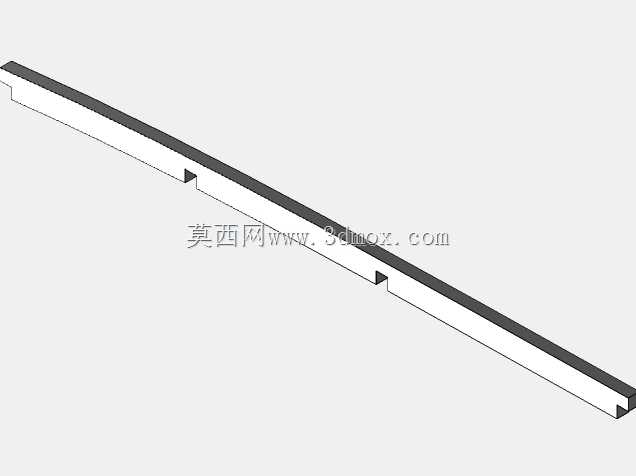

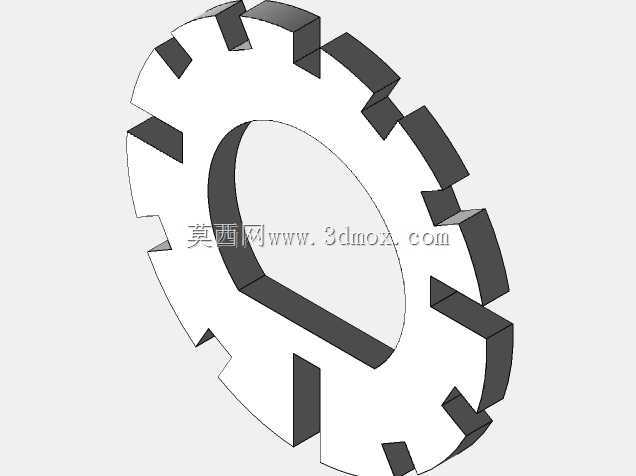

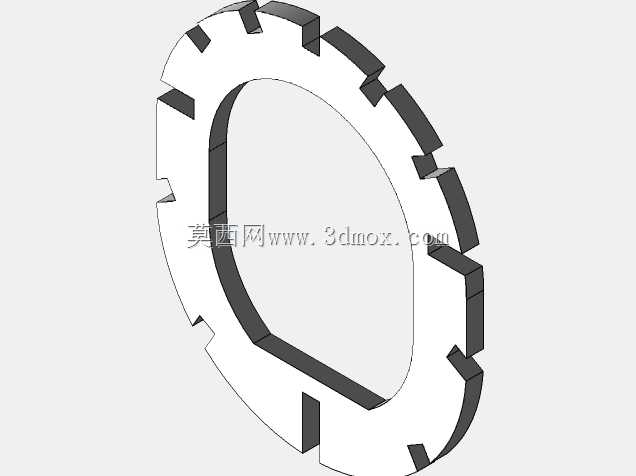

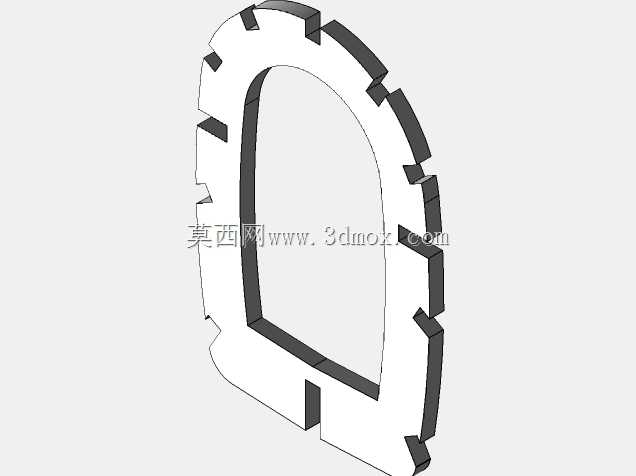

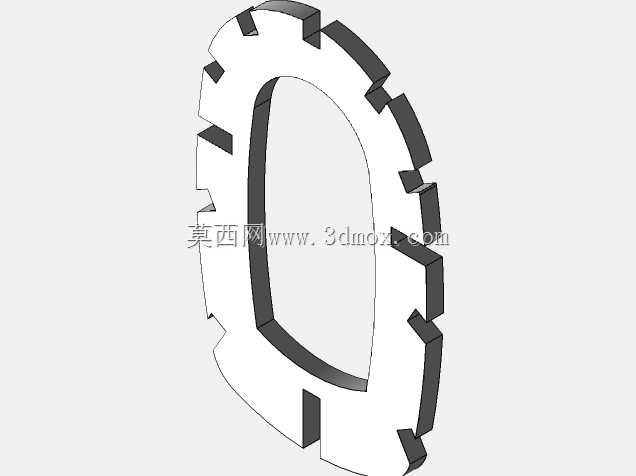

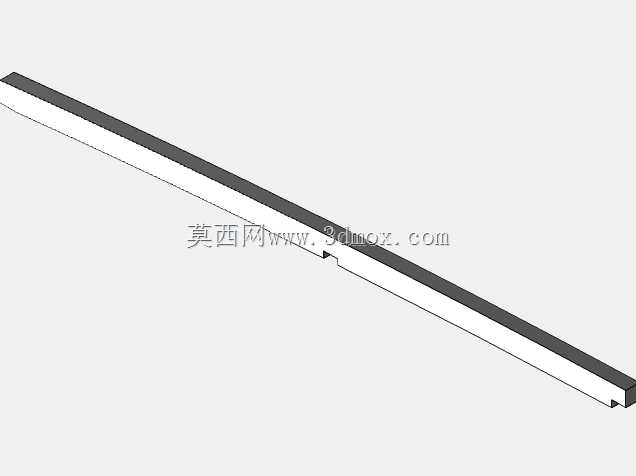

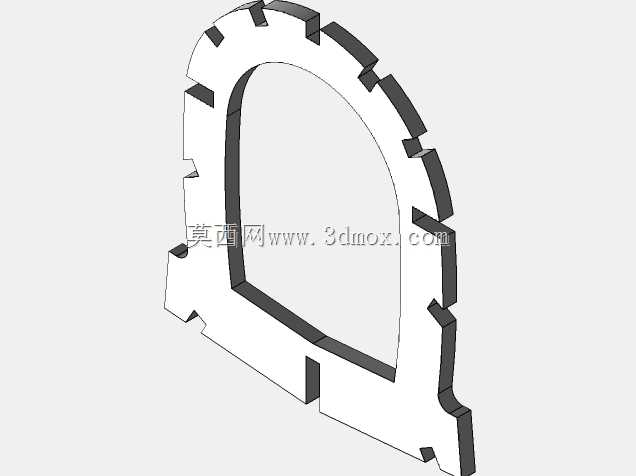

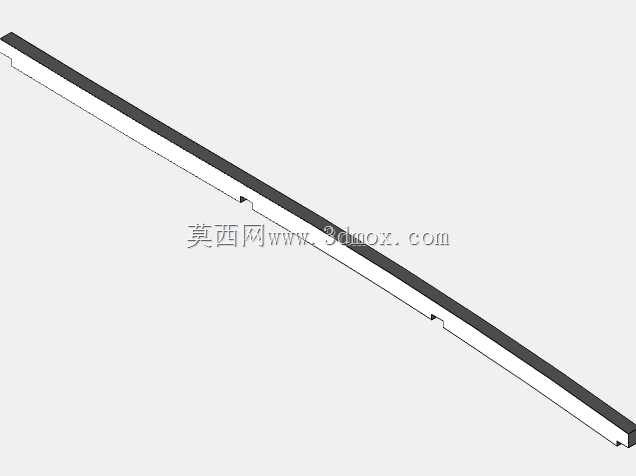

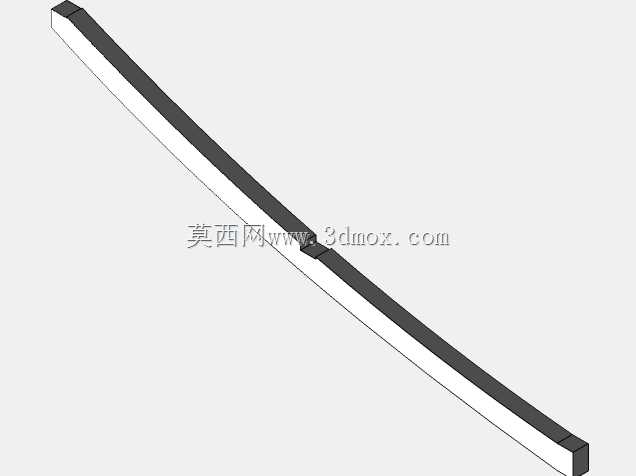

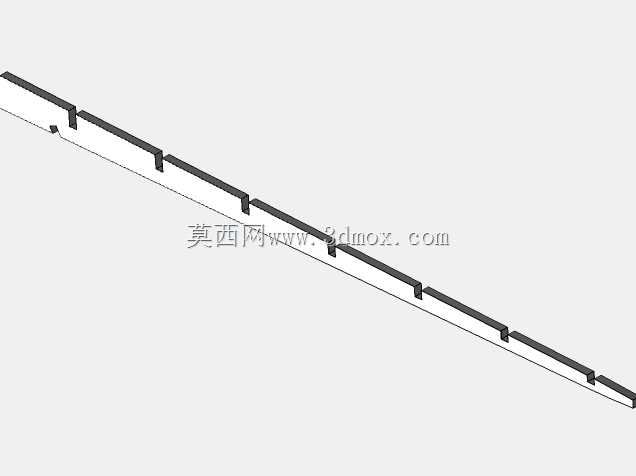

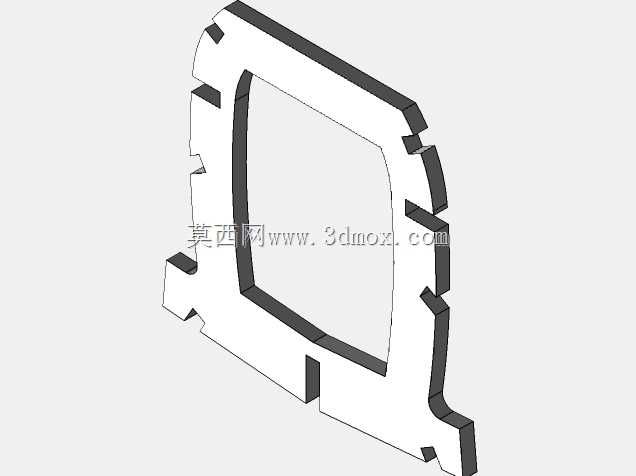

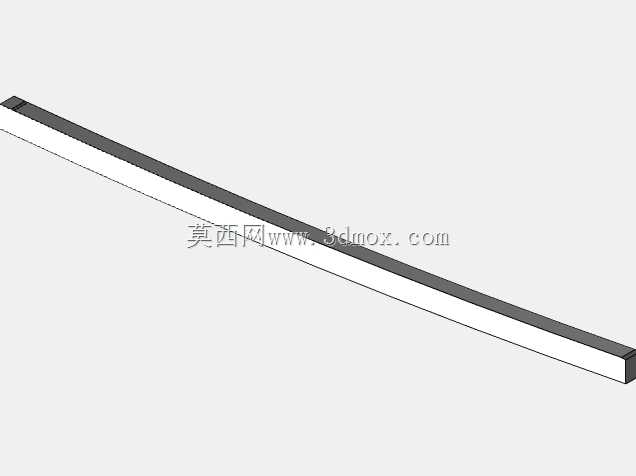

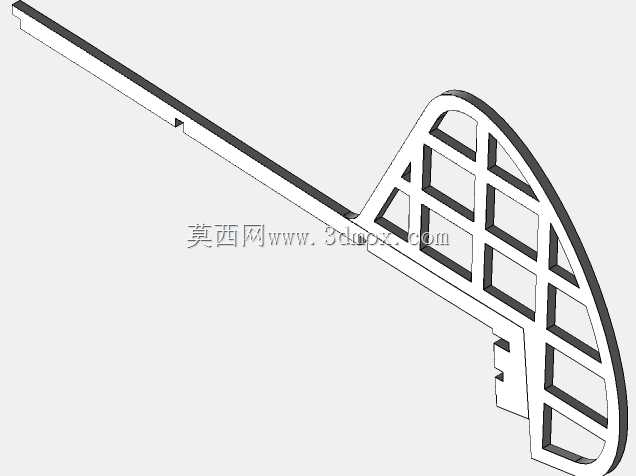

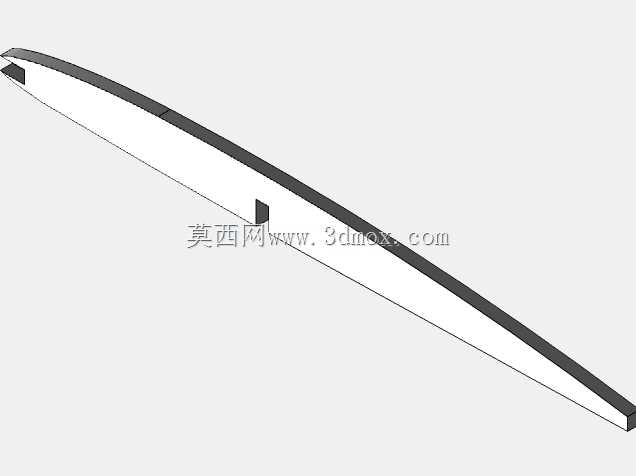

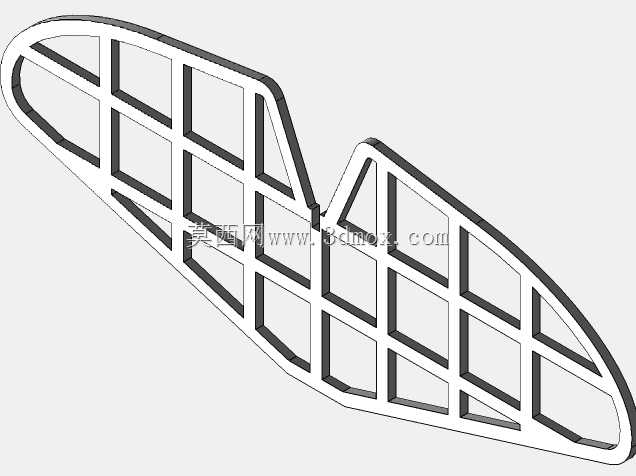

　　从结构设计逻辑来看，整套骨架沿用了经典轻木航模的桁架式受力结构，机翼部分采用多段翼肋搭配前后缘主梁的布局，翼肋的定位卡槽与主梁完全契合，每一段翼肋的型线都严格匹配YAK3战斗机的原始翼型曲线，拼装完成后机翼的气动外形还原度较高，机身部分采用纵向长桁搭配隔框的结构形式，隔框的轮廓完全贴合真机的机身截面曲线，从机头到机尾的截面过渡顺滑无突变，尾翼部分同样采用骨架式插接结构，平尾与垂尾的翼肋和机身尾段的隔框直接插接定位，无需额外粘接辅助即可完成初始定位。

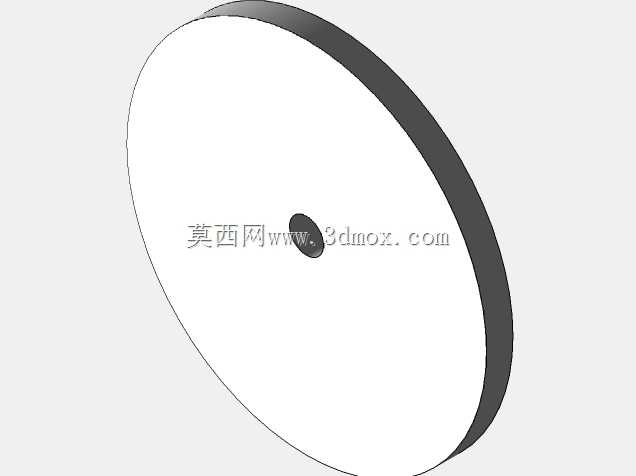

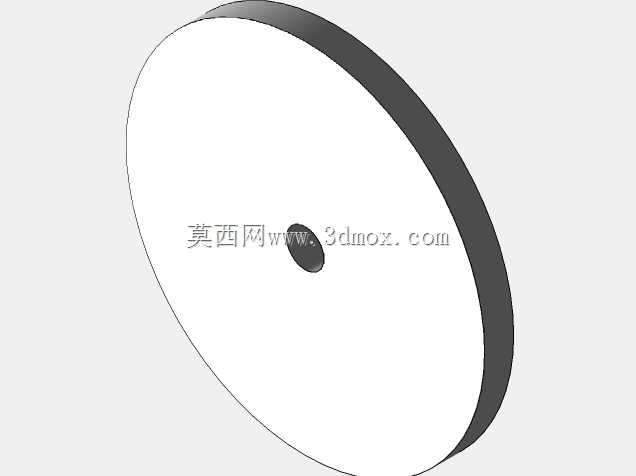

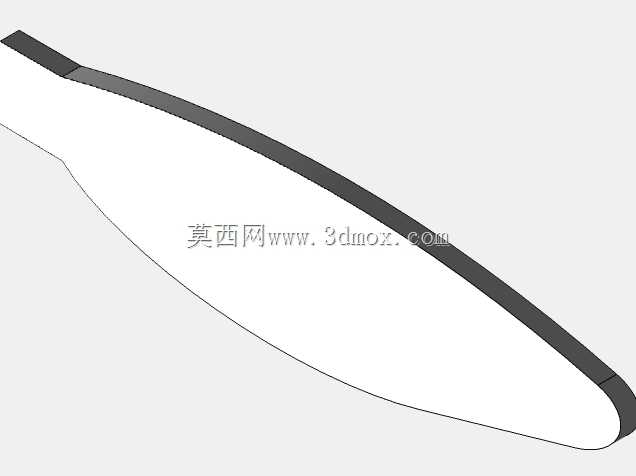

　　加工适配性方面，除了螺旋桨的圆锥体结构、螺旋桨转轴这两个部件需要采用3D打印或者金属车削加工外，其余所有结构件均为平面板材切割件，完全适配二维激光切割机、数控铣床的加工范围，不需要多轴加工设备即可完成全套零件的生产，大幅降低了加工门槛，适合个人爱好者、小型模型加工工坊批量制作。零件的排版已经做了初步的板材利用率优化，所有板件均可排布在常规尺寸的胶合板上，减少加工过程中的板材浪费。

　　拼装流程上，所有零件均做了防呆设计，不同位置的插接卡槽宽度、深度都做了差异化处理，不会出现零件装反、装错位置的问题，拼装时从机身中段隔框开始定位，依次拼接前后段长桁、机翼主梁与翼肋、尾翼结构，最后安装螺旋桨与起落架结构即可完成整体组装，全程不需要复杂的工装夹具辅助，普通爱好者参照结构装配关系即可顺利完成拼装。起落架部分采用简化的固定式结构，与机身前段的隔框直接插接固定，足够支撑模型整体的静态摆放承重，不需要额外做加强处理。螺旋桨部分的转轴预留了转动间隙，拼装完成后螺旋桨可自由转动，提升模型的展示细节表现。

　　这套结构既可以作为静态展示的拼装模型使用，也可以作为数控切割、激光加工教学的实操案例，帮助从业者熟悉板材类拼装结构的设计逻辑、刀路生成要点、装配公差预留方法，结构中所有的插接配合、受力分布、型线还原都经过了实际加工验证，不存在装配干涉、结构强度不足的问题，可直接用于实际生产制作。
