仿虎式战斗机布局遥控航模结构设计

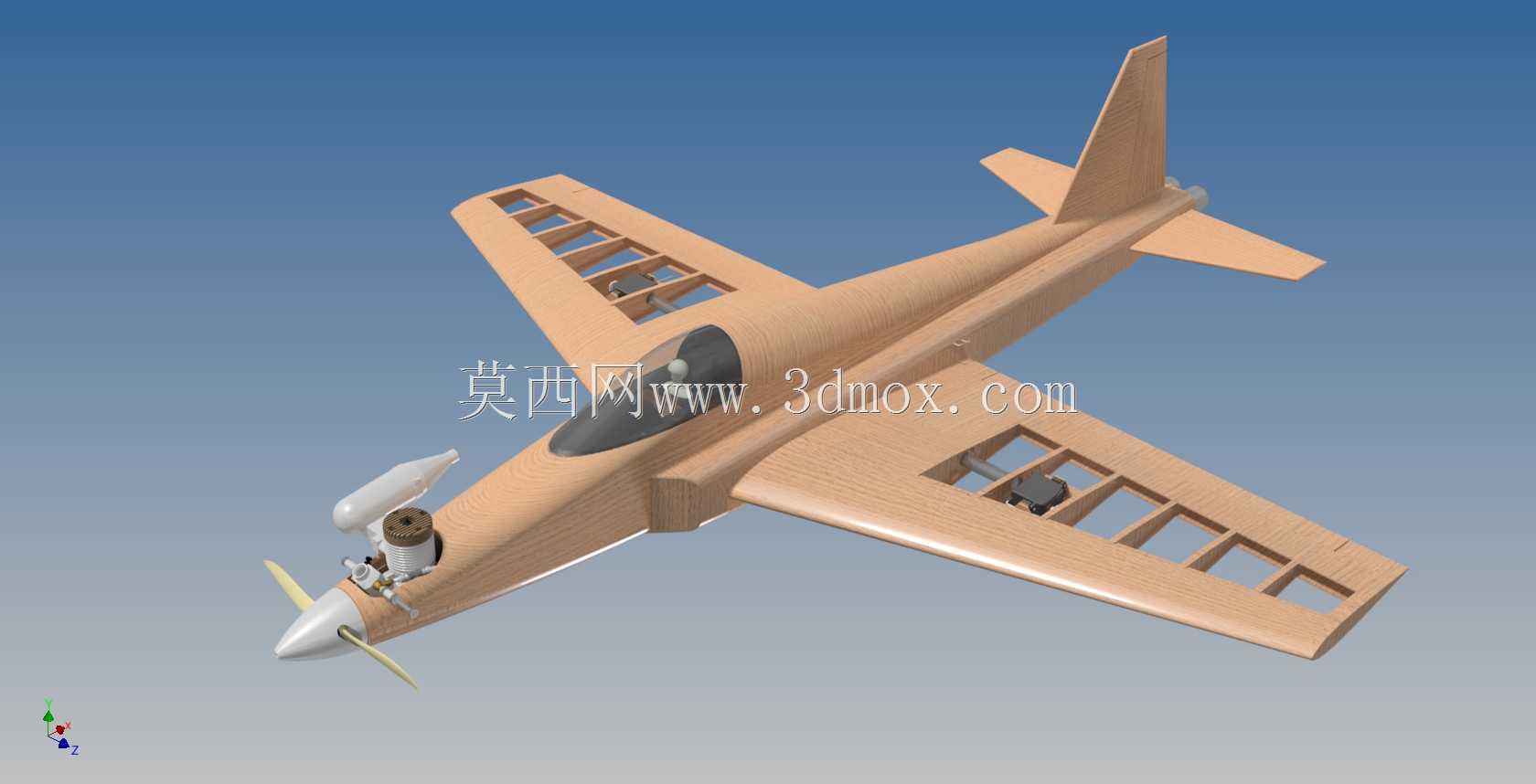

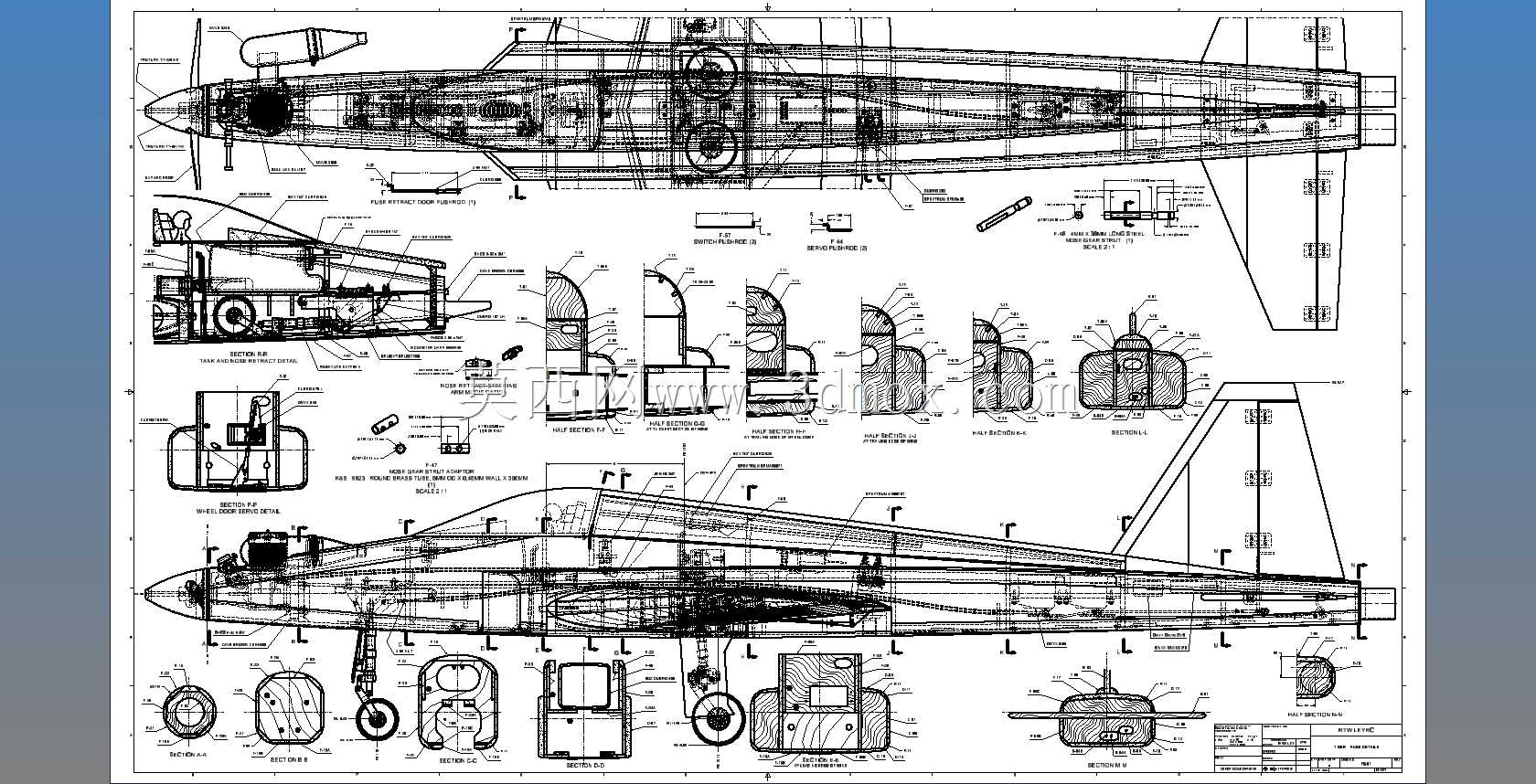

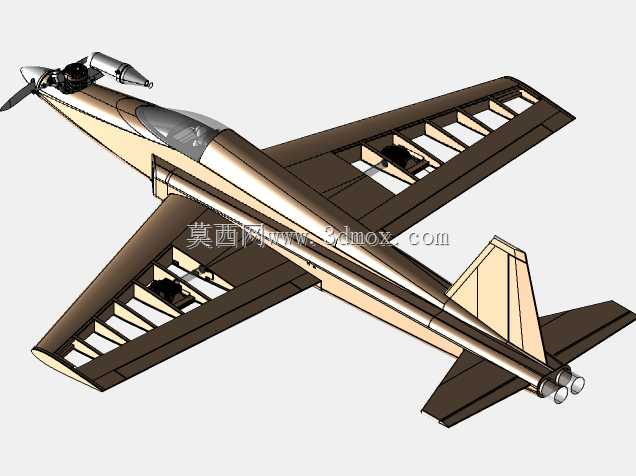

　　该航模整体采用上单翼常规气动布局，参考经典喷气式战斗机的外形轮廓做等比例缩放设计，兼顾像真度与低速飞行稳定性，主要面向航模爱好者户外飞行、航模赛事像真机组别参赛、航空科普教学实操场景使用。整机主体承力结构采用激光切割木质板材拼接成型，机翼采用框架式镂空结构设计，在保证机翼抗弯扭强度的前提下尽可能降低结构自重，机翼前缘预留蒙皮粘贴定位台阶，后缘预留副翼舵面安装铰接位，可根据飞行需求搭配不同规格的舵机实现舵面偏转控制，机翼与机身采用插接式连接结构，方便日常运输拆解与外场快速组装，插接位置设计有定位销孔与锁紧卡扣安装位，可避免飞行过程中机翼出现松脱移位问题。机身前段设计有动力舱安装位，

　　可适配对应排量的两冲程活塞发动机或同等推力级别的无刷动力系统，动力舱周边预留散热通风通道，可保证动力系统长时间大油门工作时的散热需求，避免动力组件过热出现动力衰减甚至故障；动力输出轴位置设计有螺旋桨整流罩安装座，可搭配对应尺寸的整流罩降低飞行阻力，同时提升整机像真度。机身中段设计有设备舱，可依次排布遥控接收机、GPS模块、舵机供电电池、飞控系统等航电设备，设备舱盖板采用快拆结构设计，方便外场调试时快速调整设备位置、检查线路连接状态，设备舱内部设计有多处绑带穿孔与魔术贴粘贴位，可根据实际配重需求灵活调整各航电组件的安装位置，方便调整整机重心至设计区间，保证飞行操控手感与稳定性。机身尾部设计有垂直尾翼与水平尾翼安装位，

　　尾翼同样采用木质框架结构，各舵面铰接位预留标准舵机摇臂连接空间，可根据飞行操控需求调整舵面行程量；尾轮与主起落架安装位设计在机身重心靠前位置，主起落架采用减震结构设计，可降低降落时地面对机身结构的冲击，避免硬着陆导致结构损坏。整机设计阶段充分考虑激光切割加工的工艺特性，所有板材零件均预留切割公差补偿量，拼接位置设计有定位榫卯结构，组装时无需复杂工装即可快速对齐各部件位置，降低普通爱好者的组装门槛；机身各受力位置均设计有加强片粘贴位，可根据实际飞行强度需求粘贴碳纤维片或木质加强条提升结构强度。从安装边界来看，整机翼展控制在常规遥控航模的易操控区间，机身长度与翼展比例符合常规像真航模的设计比例，各活动舵面的偏转行程预留足够余量，

　　不会在极限舵量下出现舵面与机身、机翼的结构干涉；动力系统安装位可适配不同规格的发动机与电机安装座，无需对机身结构做大幅修改即可完成动力系统的替换升级，航电设备舱的内部空间可兼容市面上主流规格的航模遥控设备、电池与飞控组件，适配性较强。在实际飞行场景中，该航模可完成常规的航线飞行、特技动作飞行，较低的翼载荷设计可保证其在小场地低空飞行时的操控稳定性，木质框架结构在出现轻微坠机损坏时，可快速替换损坏的板材零件完成修复，维护成本较低；同时其像真的外形设计也可用于静态展示、航空科普教学中的结构原理演示，帮助初学者直观理解固定翼飞机的基本结构组成与气动布局原理。
