轻木构架式小型遥控固定翼航模结构设计

　　这款轻量型固定翼航模的结构设计，核心瞄准室内小空域休闲飞行、新手入门操控练习的实际场景，整体采用传统桁架式木构架布局，没有使用全蒙皮泡沫或注塑成型的一体化结构，反而回归航模经典的隔框-桁条组合设计逻辑，在保证结构刚度的前提下把整机重量压到了极低区间，适配小功率动力系统的推力输出特性。

　　从实际使用场景来看，这类小尺寸航模对飞行场地的要求极低，不需要开阔的户外空域，普通居家客厅、小型室内场馆就能完成起降与基础特技动作，不会因为动力过剩在狭小空间里出现操控失控的问题。动力匹配上，结构安装位完全适配20W-25W区间的微型无刷电机，电机座预留了标准十字安装孔位，可兼容市面上主流的1104、1106级别微型无刷电机的安装尺寸，不需要额外打磨或者转接结构；电池舱的空间边界刚好适配460mAh至600mAh规格的2S微型锂聚合物电池，舱位设置在机翼前缘下方的重心位置，更换电池时不需要额外调整整机配平，电池固定位预留了魔术贴粘贴区域与绑带穿孔，可快速完成电池拆装，同时避免飞行过程中电池移位影响重心。

　　舵面操控系统的安装位专门做了缩小尺寸适配，可直接安装EMAX ES9251 II Micro 4.0g微型数字舵机，安装槽的尺寸公差控制在0.2mm以内，舵机放入后不需要额外打胶固定即可卡紧，舵角连接位的预留孔位对应微型舵机的摇臂行程，不会出现舵面舵量过大或者过小的问题；操控链路适配普通3通道接收机，接收机安装位设置在机身中部的隔框空隙处，远离电机与电调的安装位置，可最大程度降低动力系统对遥控信号的电磁干扰，保证室内小范围飞行时的操控稳定性。

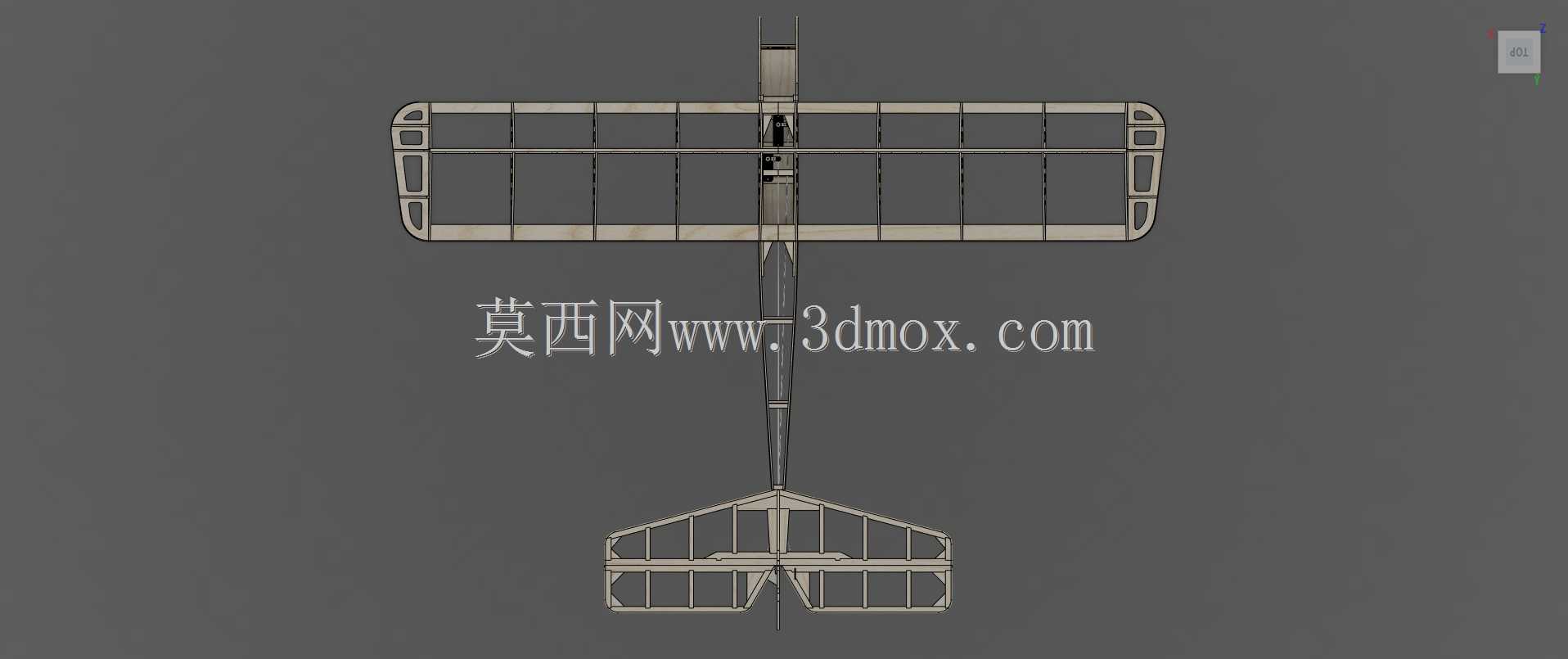

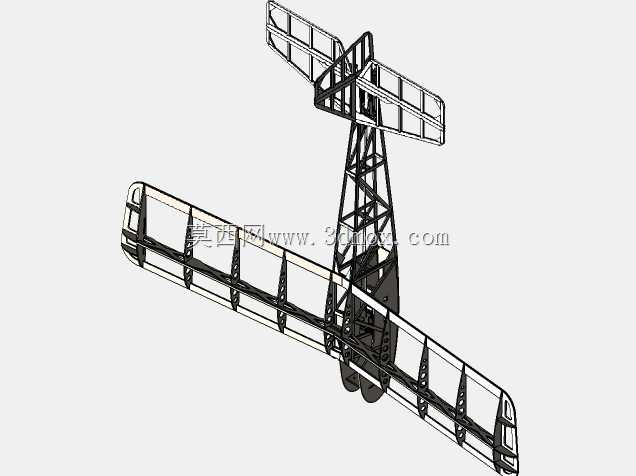

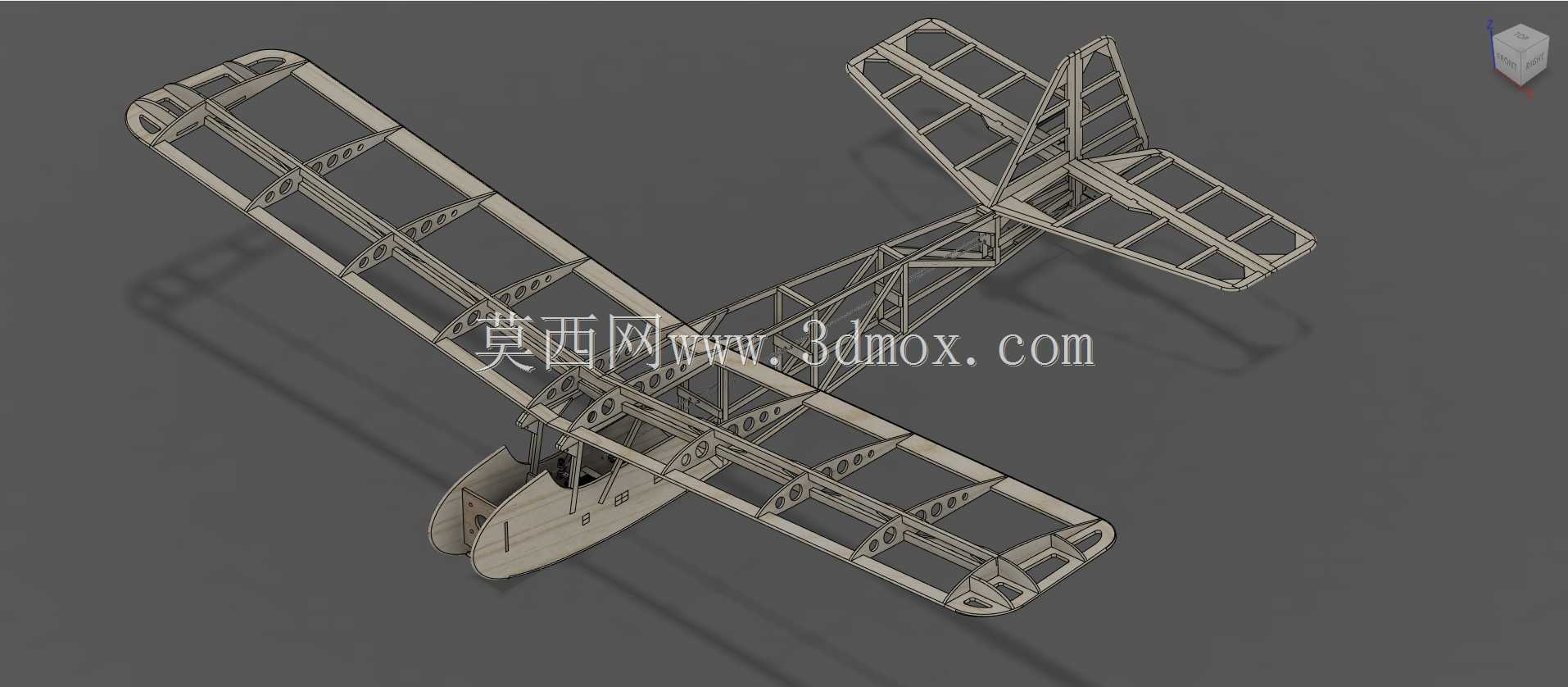

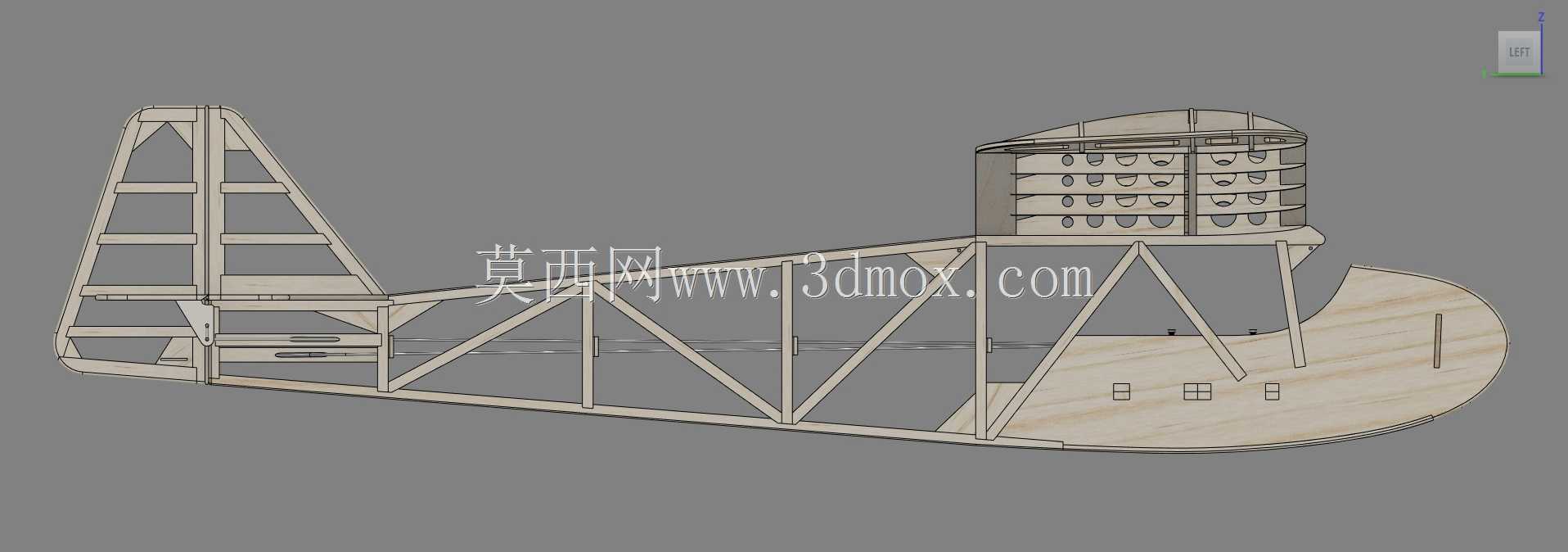

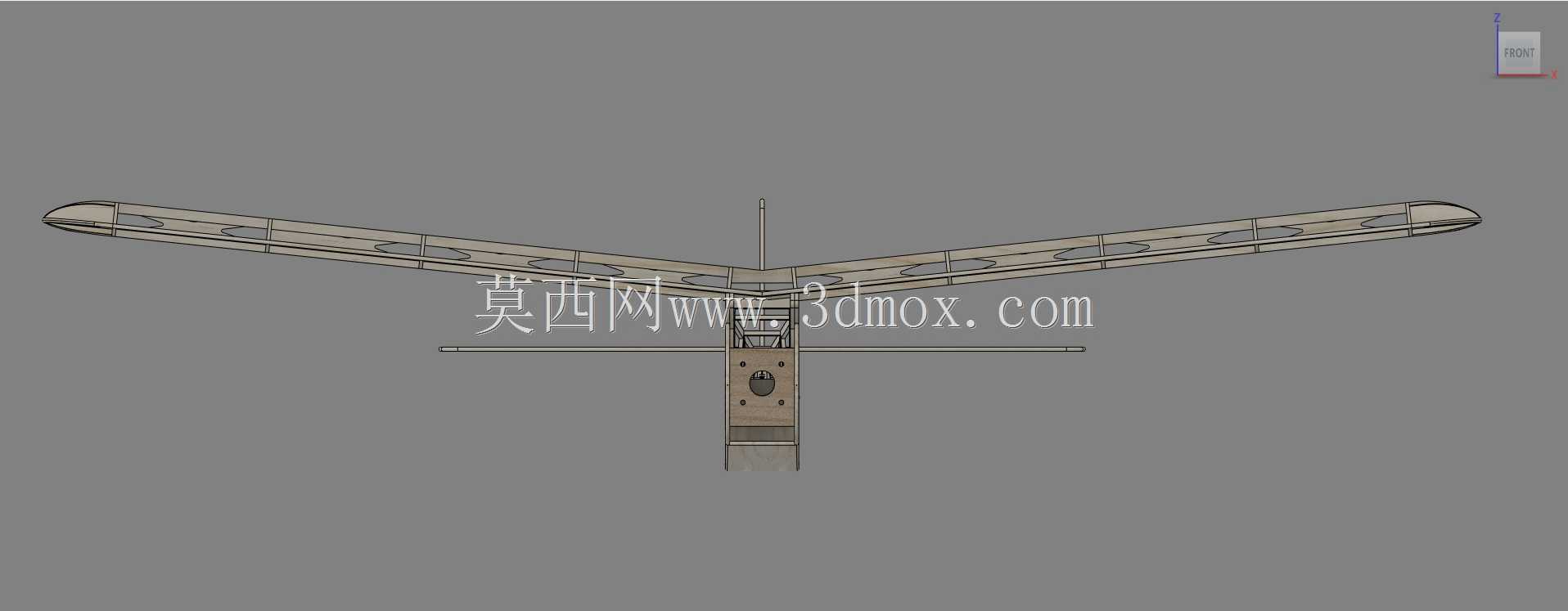

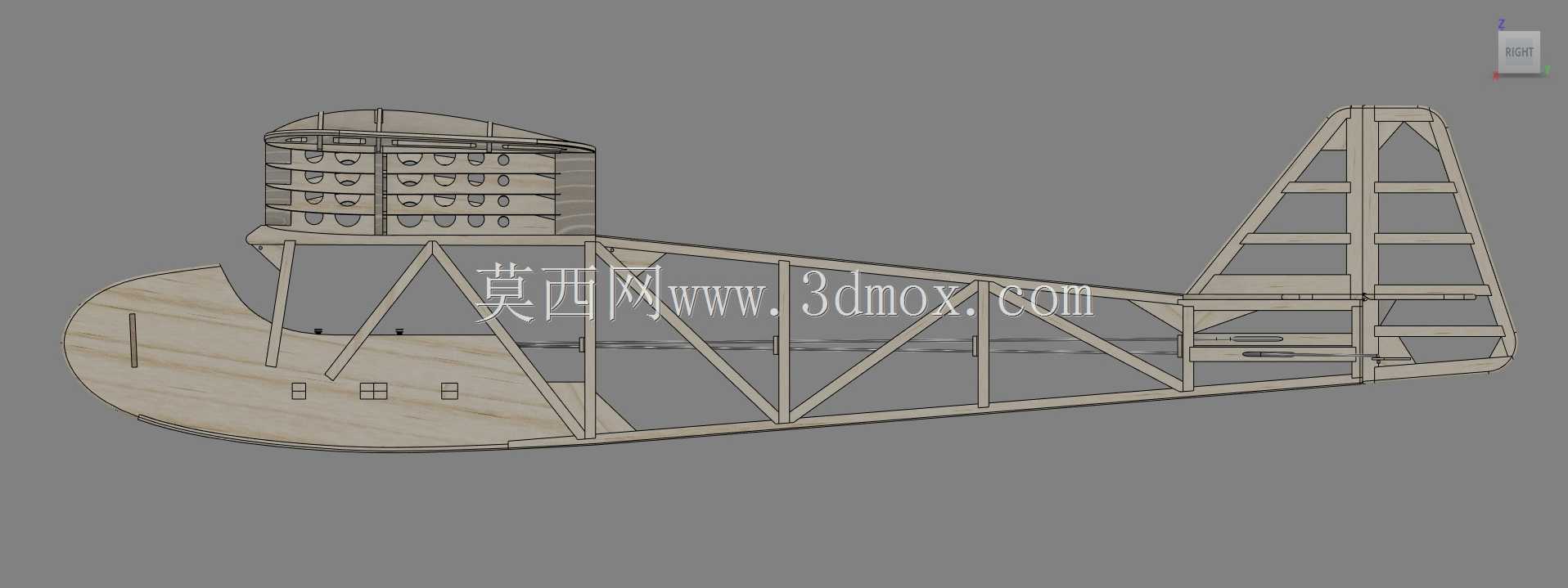

　　结构设计层面，整机采用分段式桁架结构，机翼部分采用前后梁加翼肋的经典布局，翼肋之间保留了充足的减重镂空，每个翼肋的型线完全匹配克拉克Y翼型的低速升力特性，在低速飞行时能提供足够的升力，不会因为飞行速度过低出现失速问题；机翼与机身的连接采用插接式结构，插销位预留了3mm直径的碳杆安装孔，组装时不需要胶水粘接即可完成机翼固定，拆解后可放进小型收纳盒携带，日常外出飞行携带十分方便。尾翼部分同样采用桁架式结构，平尾与垂尾的翼肋做了等间距排布，保证尾翼的结构刚度，操控舵面的铰链位预留了薄膜铰链的粘贴槽，安装舵面后可保证舵面转动顺畅，没有虚位。机身前段的座舱区域做了半封闭的薄木片蒙皮设计，既可以保护内部安装的接收机、电调等电子设备，避免飞行过程中碰撞损坏设备，也能优化整机的气动外形，减少前段机身的空气阻力。起落架部分采用简化的单轮前起落架加尾撑的布局，重量极轻，在室内平整地面滑行时可顺利完成起飞动作，同时不会因为起落架结构过重增加整机的无效载荷。

　　从安装边界来看，整机所有电子设备的安装位都做了尺寸适配，电调安装位设置在电机座后方的隔框处，刚好可容纳10A-15A级别的微型无刷电调，散热空隙充足，长时间飞行也不会出现电调过热的问题；舵机走线槽沿机身桁条内侧预留，布线时可将线材藏在构架内部，不会外露在机身外影响气动外形，同时也能避免飞行过程中线材被气流吹动产生震动影响飞行稳定性。整机的结构强度经过针对性优化，所有桁架的连接节点都做了三角加强片设计，在发生轻微碰撞时，只会在预设的薄弱位置出现断裂，不会出现整机结构粉碎性损坏的问题，维修时只需要更换断裂的隔框或者桁条即可，维修成本极低，十分适合入门玩家练习飞行使用。
