Taig微型车床配套三爪涡旋卡盘结构

　　在小型精密零件加工场景中，微型车床的装夹可靠性直接决定了小件加工的同轴度与重复装夹精度，这款适配Taig微型车床II的三爪涡旋卡盘，正是面向小尺寸棒料、异形小件的车削装夹需求设计的核心夹具部件。从实际加工场景来看，这类微型卡盘多用于仪表零件、小型模型构件、精密五金小件的单件或小批量车削作业，相比大型车床卡盘，它的装夹行程更短、卡爪同步性要求更高，能够在紧凑的车床主轴端空间内完成对直径较小工件的定心夹紧，避免小工件装夹时出现的偏心、夹伤表面等问题。

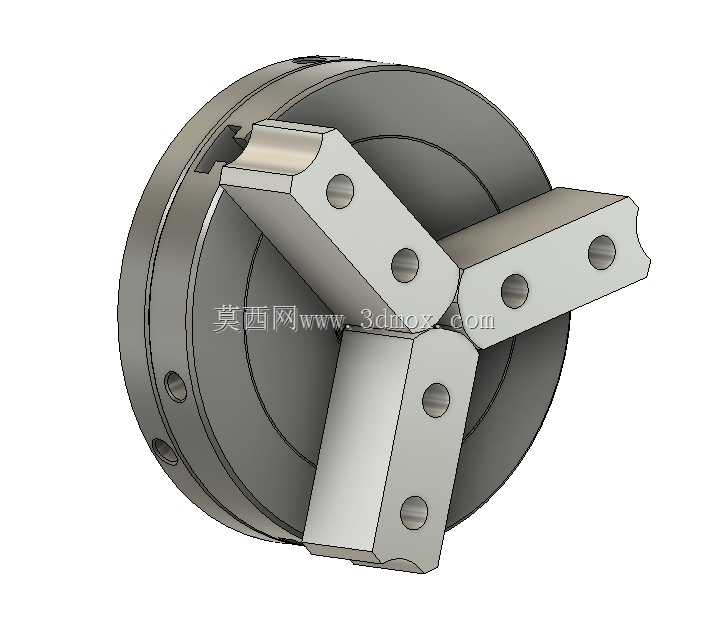

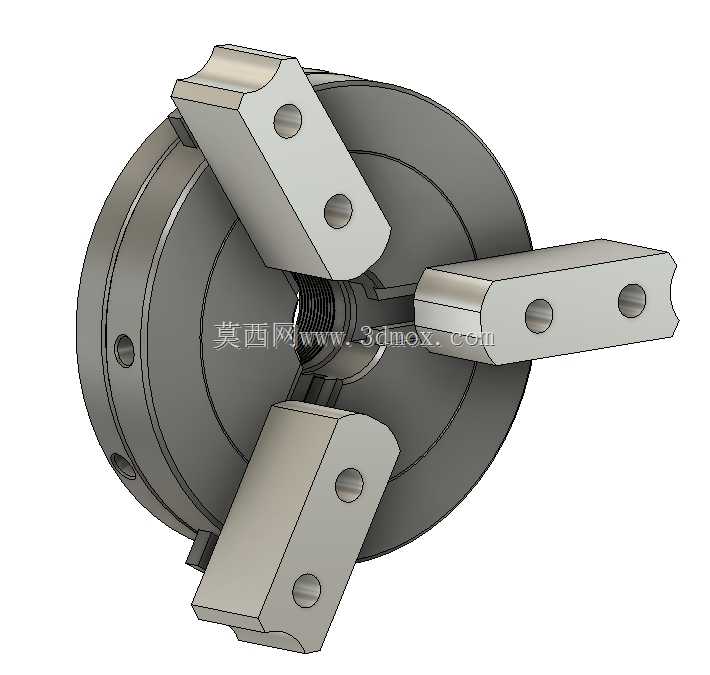

　　从功能特性上看，该卡盘采用三爪同步涡旋传动逻辑，当卡盘后端的转轮输入扭矩时，三个卡爪会沿着盘体的径向导槽同步做向心或离心移动，实现对工件的自动定心夹紧，这种结构的优势在于装夹效率高，定心精度一致性好，不需要操作人员反复调整单个卡爪的位置，尤其适合圆形、正三边形等对称截面工件的快速装夹。目前的结构设计中，已经完成了卡盘本体、三个活动卡爪的外部结构建模，卡爪上预留的安装孔可用于加装软爪或者定制化的夹头附件，适配不同装夹接触面的需求，盘体侧面的定位孔用于和车床主轴端的连接法兰做定位配合，保证卡盘安装后的端面跳动、径向跳动满足微型车床的加工精度要求。

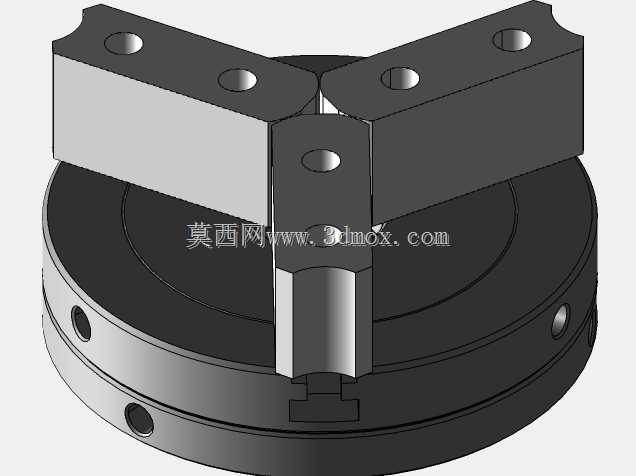

　　设计过程中，首先要匹配Taig微型车床的主轴安装接口尺寸，卡盘的整体外径控制在适配微型车床主轴端的安装边界内，不会因为卡盘尺寸过大超出车床的最大回转直径范围，也不会因为尺寸过小导致装夹行程无法覆盖常规小件的直径范围。卡爪的行程设计兼顾了小直径棒料和稍大尺寸盘类零件的装夹需求，每个卡爪的导向面和盘体导槽的配合间隙做了合理预留，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹时出现晃动。涡旋槽的传动结构在建模时做了运动逻辑的适配，在三维环境中可以模拟转轮转动时卡爪的开合动作，能够直观验证卡爪的行程范围是否存在干涉，三个卡爪在最大开合位置、最小夹紧位置时是否会出现碰撞或者超出导槽行程的问题。

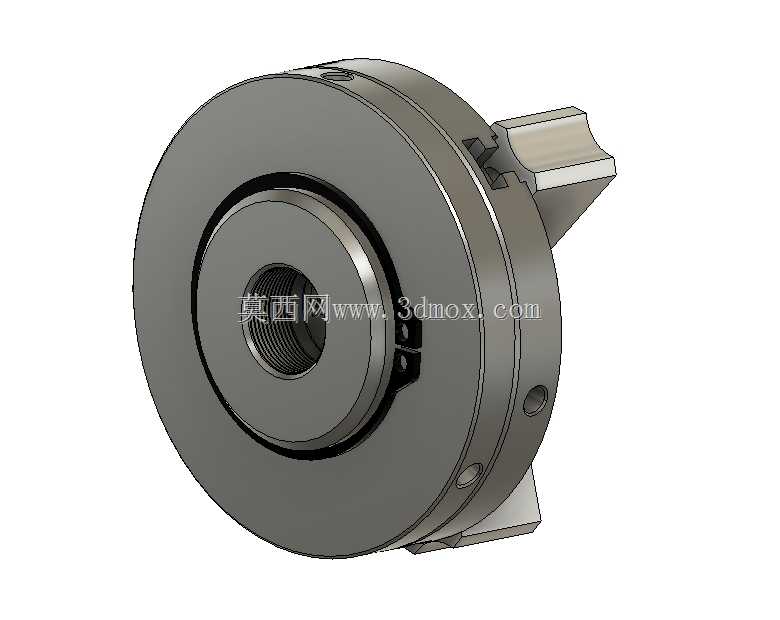

　　从安装边界来看，卡盘的后端连接面尺寸完全匹配Taig微型车床II的主轴端安装尺寸，安装时不需要额外做转接法兰的改造，直接通过盘体上的连接孔就可以固定在主轴端，卡盘的轴向厚度也控制在合理范围内，不会过多占用车床的轴向加工空间，保证车床的有效加工行程不会因为卡盘的安装被过度压缩。卡爪的夹持面做了平直结构设计，既可以直接夹持毛坯棒料，也可以根据加工需求自行修磨卡爪接触面，实现对薄壁件、精加工件的无痕装夹。在实际使用中，这类涡旋三爪卡盘的夹紧力可以通过转轮的输入扭矩进行调整，针对不同材质的小件，比如铝件、塑料件、小型钢件，可以灵活调整夹紧力大小，避免夹紧力过大导致工件变形，或者夹紧力不足导致车削时工件打滑飞出。

　　需要注意的是，当前结构未对内部的齿轮传动组件进行建模，主要呈现的是卡盘的外部装配结构、卡爪运动逻辑以及安装配合尺寸，对于需要做卡盘整体运动仿真、内部受力分析的场景，可以在现有外部结构的基础上补充内部涡旋盘、传动齿轮的细节结构，而对于做微型车床整体装配、加工场景模拟、外部结构选型参考的需求，现有的结构已经能够完整呈现卡盘的外形尺寸、安装接口、卡爪开合的运动状态，完全可以满足布局设计、干涉检查、外观展示的使用需求。在小型加工场景中，这类微型三爪涡旋卡盘相比四爪卡盘操作更简便，相比弹簧夹头的装夹范围更灵活，是微型车床加工中应用最广泛的装夹附件，其结构设计的合理性直接影响到整台微型车床的加工适用范围与使用体验。
