Taig微型车床一体式主轴箱结构设计

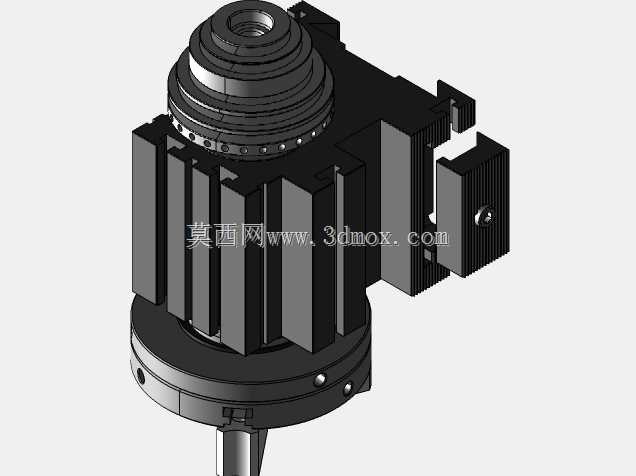

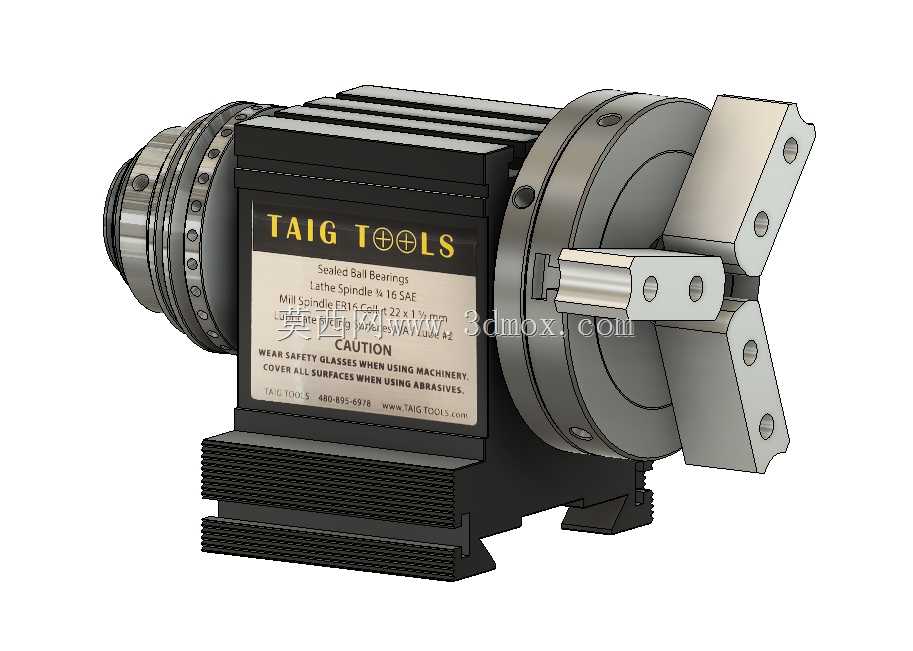

　　在小型精密零件加工场景中，微型车床的主轴箱性能直接决定了小尺寸工件的车削加工精度，这款一体式主轴箱是针对桌面级Taig微型车床开发的核心功能部件，适配小型加工工坊、教学实训场景、个人DIY精密加工等对设备占地、加工精度有双重要求的使用场景，可完成有色金属、工程塑料等易切削材质的小直径棒料、盘类零件的外圆车削、端面车削、内孔镗削、螺纹车削等常规车削工序。从结构设计逻辑来看，这款主轴箱采用一体式集成布局，将主轴支撑结构、动力安装基座、卡盘连接法兰整合为单一刚性主体，摒弃了传统分体式主轴箱多螺栓拼接带来的装配累积误差，箱体主体采用带散热鳍片的块状结构，外侧的平行散热筋既可以提升主轴长时间高速运转时的散热效率，

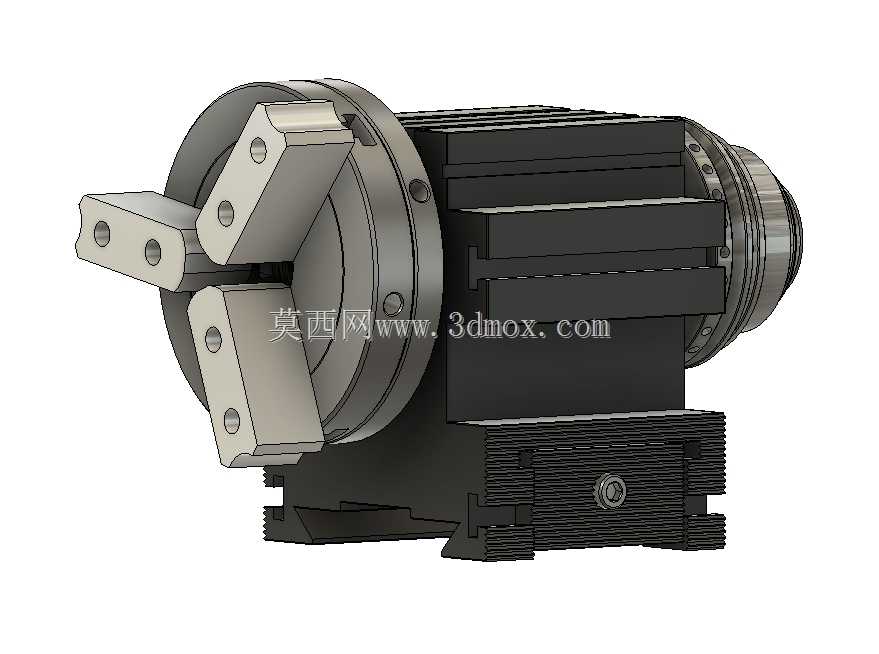

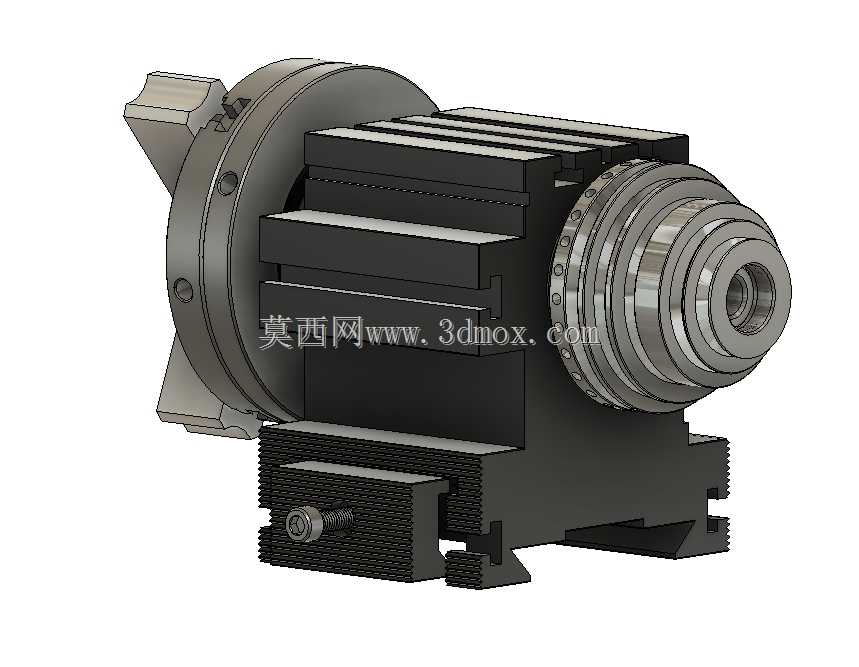

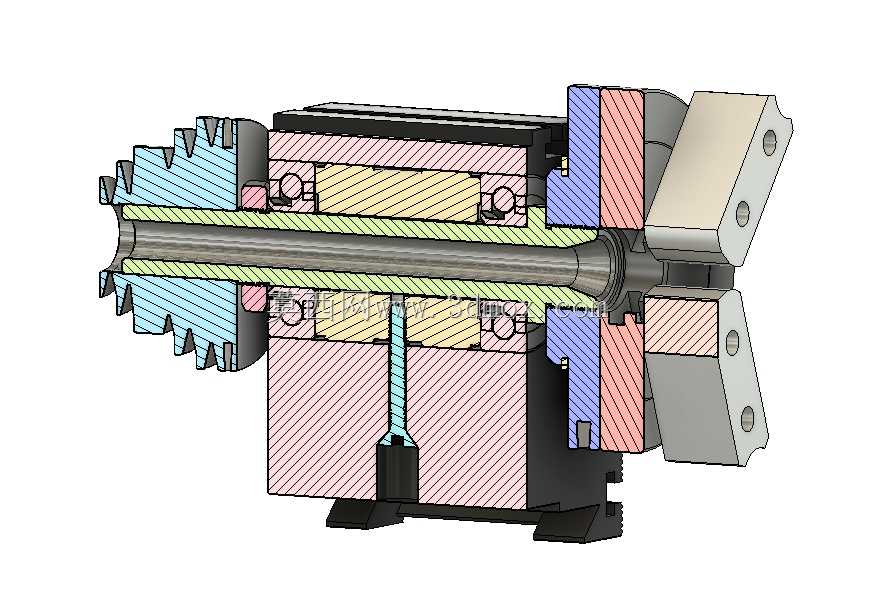

　　也能作为结构加强筋提升箱体的整体抗弯刚度，避免切削受力时箱体产生微变形影响加工精度。主轴支撑端采用高精度角接触球轴承配对安装的结构，可同时承受车削过程中的径向切削力与轴向进给力，轴承端设置有密封结构与间隙调整端盖，可根据使用磨损情况微调轴承预紧量，长期使用后仍能保持主轴的回转精度。输出端直接适配标准三爪自定心卡盘的安装法兰，卡盘连接端面设置有定位止口，保证卡盘与主轴的同轴度，装夹工件时无需反复找正即可满足常规小件加工的同轴度要求；输入端预留了带轮安装位，可通过同步带轮连接驱动电机，传动比可根据加工需求搭配不同直径带轮调整，满足不同材质加工的转速区间需求。从安装边界来看，这款主轴箱的底部为平整安装面，设置有对称分布的螺栓安装孔，

　　可直接固定在车床床身的安装基准面上，安装孔的位置公差与床身导轨的平行度经过设计校核，安装后主轴轴线与床身导轨的平行度可直接满足小型车床的精度要求，无需额外刮研调整即可投入使用；整体外形尺寸适配桌面级车床的紧凑布局，安装后不会占用过多床身空间，可预留足够的溜板、刀架行程空间，满足最大加工直径范围内的工件走刀需求。在实际使用场景中，这款一体式主轴箱的集成化设计大幅降低了微型车床的装配难度，生产环节无需对多个拼接部件进行配磨、找正，可有效提升整机装配效率，同时一体式结构的抗震性能优于分体拼接结构，小进给量精车时可获得更好的表面加工质量；日常维护时仅需定期通过注油孔补充轴承润滑脂即可，无需频繁拆解调整拼接面的连接螺栓，

　　降低了小型设备的日常维护门槛。针对教学实训场景，这款主轴箱的结构直观可见，学员可清晰观察到主轴支撑、传动连接、卡盘装夹的完整结构逻辑，适合作为机床结构认知、装配实训的教学载体；针对个人DIY加工场景，紧凑的结构尺寸可适配自制小型车床的安装需求，用户可根据自身的加工需求搭配不同功率的驱动电机，搭建满足个性化加工需求的桌面车削设备。设计过程中对主轴的挠度变形做了有限元校核，在最大额定切削力工况下，主轴前端的变形量控制在微米级，可满足小型精密零件的加工精度要求，箱体的散热筋布局经过热变形仿真优化，主轴连续高速运转2小时后的箱体热变形量均匀分布，不会出现单侧热变形导致主轴轴线偏移的问题，可保证长时间连续加工的尺寸稳定性。卡盘连接端的法兰采用标准化接口设计，除了标配的三爪卡盘外，也可适配四爪单动卡盘、花盘、夹具转接板等装夹附件，拓展装夹异形工件的加工能力，输入端的带轮安装位设置有键槽与锁紧螺纹，可保证带轮与主轴的连接可靠性，高速运转时不会出现带轮打滑、窜动的问题。
