杯体自动包装生产线设备结构设计

　　这套设备主要面向日用杯具量产环节的后段包装工序，适配不锈钢保温杯、塑料水杯、玻璃水杯等常见圆柱类杯型的自动化装盒、套袋前的物料整理与转运需求，在杯具制造车间的包装工段可直接对接前端的杯体清洗、烘干、丝印工位，替代传统人工取放、排列、装托的重复操作，单工位可覆盖每分钟15-20件杯体的包装上料节拍，适配直径60-90mm、高度120-260mm范围内的常规水杯尺寸，无需更换大量工装即可完成多规格产品的快速换产。

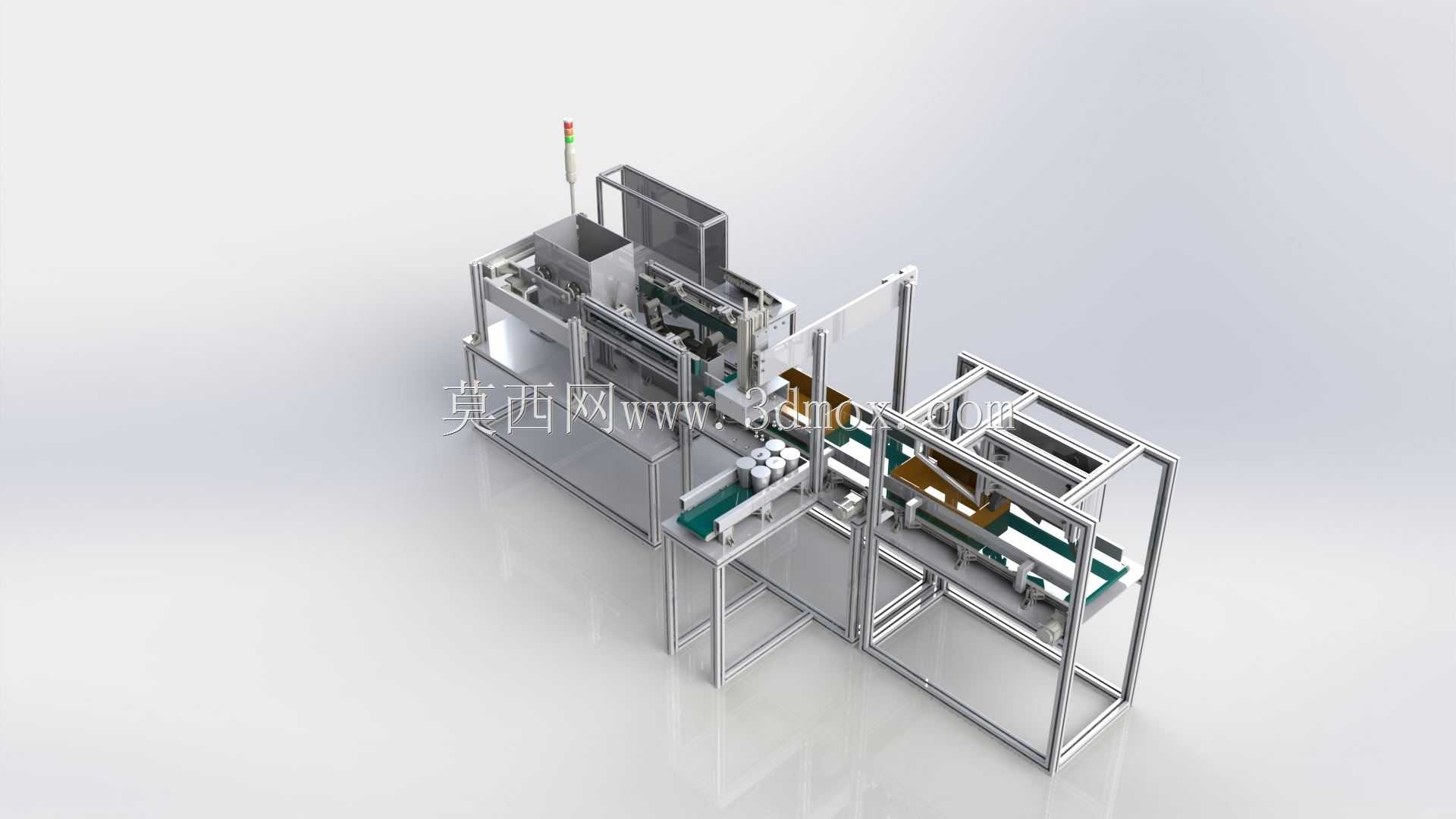

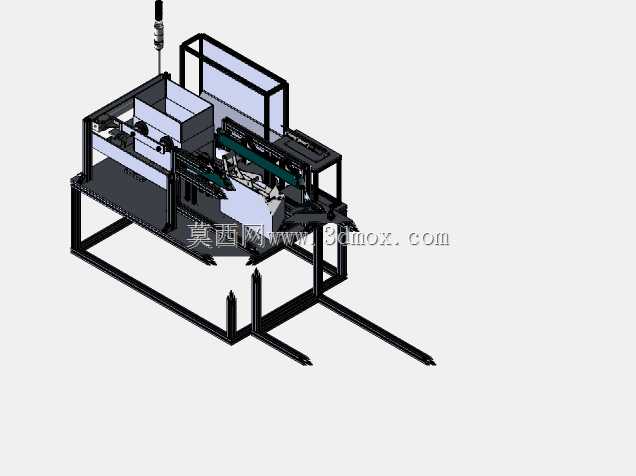

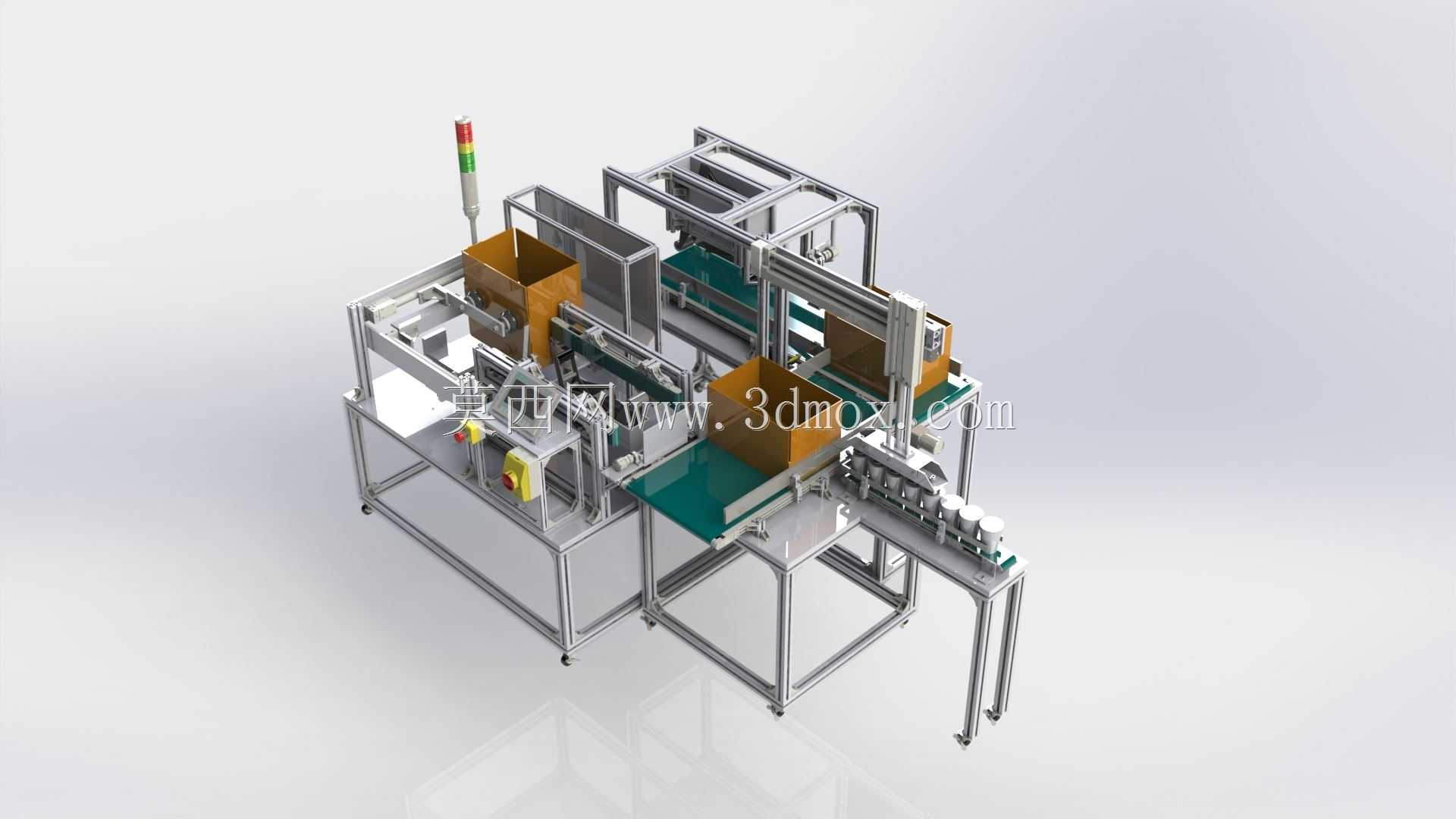

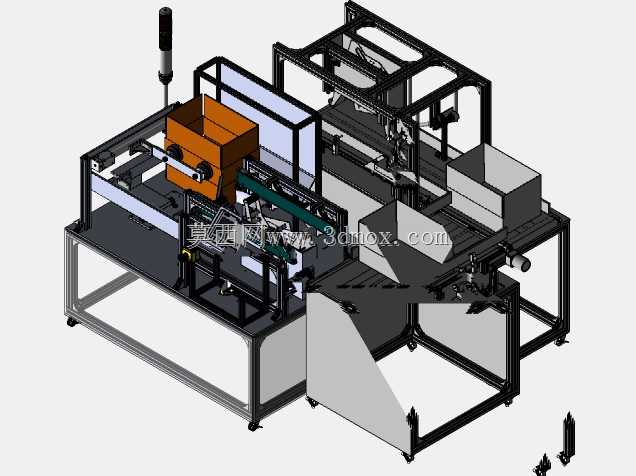

　　从整体布局来看，设备采用分段式铝型材框架搭建，底部配置可调脚轮与支撑脚杯，整机安装边界控制在长2800mm、宽1600mm、高1900mm范围内，可直接嵌入现有车间包装流水线的预留空位，无需对车间地面做特殊预埋处理，框架外侧预留透明亚克力护板安装槽，可根据车间安全规范加装防护结构，不影响内部机构的日常维护与调试。设备主体分为三个功能区段：进料缓存段、取料转运段、出料排列段，其中进料缓存段配置双工位料仓，可同时容纳两排待包装杯体，料仓侧边设置光电检测位，当料位低于设定阈值时会向前端输送线发出补料信号，避免空料运行导致的节拍空挡；料仓内部设置柔性挡料条，避免杯体在重力下滑过程中出现磕碰划伤，适配表面带印刷涂层、漆面的成品杯体转运需求。

　　取料转运段采用气动吸盘作为末端执行元件，搭配双轴直线导轨实现X、Z两个方向的往复运动，吸盘选用硅胶材质唇边结构，接触杯体表面时不会留下压痕或吸附痕迹，吸盘组配置独立的真空发生器，每个吸盘的真空压力可单独调节，针对不同重量、不同表面材质的杯体可灵活调整吸附力，避免吸力过大导致杯体变形、或是吸力不足导致物料掉落的问题。取料机构的横向移动行程设置为1200mm，覆盖两个料仓位与出料输送段的全部取放料点位，竖向行程设置为300mm，满足不同高度杯体的取料抬升需求，运动路径上设置硬限位与缓冲胶垫，避免机构超程运行造成的结构碰撞。

　　出料排列段配置皮带输送线，皮带表面设置可调节的定位挡条，可根据杯体直径调整挡条间距，让杯体以固定间距、固定朝向排列输出，直接对接后续的自动装盒机、套袋机进料口，输送线的运行速度与取料机构的运动节拍做联动匹配，当取料机构完成一次放料动作后，输送线才会向前行进一个杯位的距离，避免杯体在输送面上出现堆积、歪斜的情况。设备的气动控制元件全部集成在框架侧面的安装板上，气源处理三联件、电磁阀组、调压阀统一排布，预留气源接口位于设备侧方下部，接入0.5-0.7MPa的压缩空气即可正常运行，电气走线全部通过铝型材的内置槽道布设，外部无裸露线缆，减少车间粉尘、水汽对线路的侵蚀。

　　在设计思路上，这套设备优先考虑了日用制品生产车间的换产频繁、产品迭代快的特点，所有与杯体接触的定位件、挡料件都采用快拆结构，无需专用工具即可完成更换，换产调整时间控制在15分钟以内；同时针对杯体表面易划伤的特性，所有与产品接触的结构件都做了圆角钝化处理，接触部位选用非金属柔性材质，避免生产过程中产生不良品。设备顶部设置三色警示灯，可实时显示设备运行、缺料、故障三种状态，方便车间巡检人员快速识别设备工况，框架下部预留了电控箱安装位，可根据需求接入PLC控制系统，实现与前端生产设备、后端包装设备的全线联动，也可切换为单机手动模式，在小批量试生产、设备调试阶段单独运行。

　　从实际应用反馈来看，这类设备在杯具制造企业的包装工段投入使用后，可将单条包装线的人工配置从6人减少到1人，仅需1人负责补料与异常处理即可，大幅降低重复劳动强度，同时避免人工操作过程中因疲劳、疏忽导致的产品漏装、排列不齐问题，提升后段包装工序的合格率与运行稳定性。设备的结构设计没有采用复杂的定制加工件，70%以上的结构件采用标准铝型材、标准直线导轨、标准气动元件，后期维护时可直接采购标准件更换，减少备件库存压力与维护停机时间。
