塑料瓶颈部底部修剪吹塑成型设备结构

项目分类:包装机 发布时间:2024-02-04 ID:733485
  • 塑料瓶颈部底部修剪吹塑成型设备结构
  • 塑料瓶颈部底部修剪吹塑成型设备结构
  • 塑料瓶颈部底部修剪吹塑成型设备结构
  • 塑料瓶颈部底部修剪吹塑成型设备结构

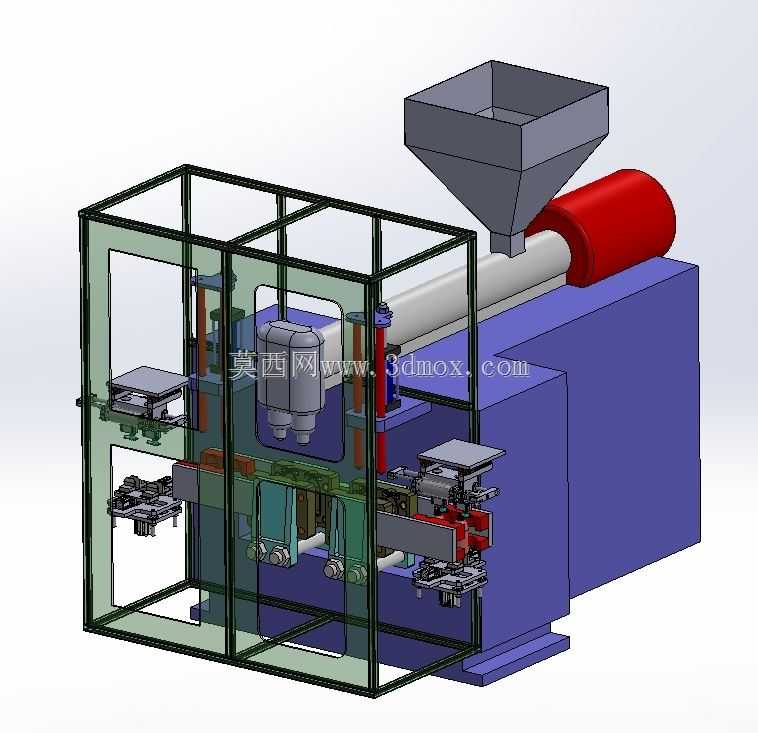

  该设备面向中空塑料包装制品生产场景,主要适配PET、PP等常见热塑性塑料材质的瓶类产品加工,核心完成吹塑成型后瓶坯颈部飞边、底部余料的同步修剪工序,覆盖食品包装瓶、日化包装瓶、医药包装瓶等多类中空容器的量产加工需求,可对接前端挤出吹塑工位实现连续化生产,替代传统人工修剪的低效作业模式,适配中小批量多规格瓶型的柔性生产切换。设备整体采用卧式挤出加侧置修剪工位的布局逻辑,进料端配置方锥形料斗,可承接干燥后的塑料粒子原料,料斗下方对接单螺杆挤出机构,螺杆外部包覆加热圈组件,可将固态塑料粒子熔融塑化为均匀熔体,通过螺杆的定量推送将熔体注入型坯模头,挤出管状型坯后配合合模机构完成吹胀成型,成型后的瓶体随模具滑移至两侧修剪工位,

  无需二次转序即可完成余料切除。设备的防护结构采用铝型材框架加透明亚克力护板设计,既可以观察内部机构运行状态,也能避免修剪过程中飞屑溅出、运动部件误触的安全隐患,护板采用快拆式连接结构,日常维护时无需整体拆卸框架即可快速打开对应工位的护板,完成刀具更换、机构调试等操作。挤出机构的料筒尾部配置驱动电机与减速组件,输出转速可根据原料熔融特性调整,保证熔体塑化均匀性,避免出现塑化不足导致的瓶体强度缺陷或是过度塑化引发的材料降解问题;料筒外部分段设置加热与测温点位,可根据不同位置的熔体状态独立控温,温度偏差控制在工艺允许范围内,保证挤出型坯的壁厚均匀性。合模部分采用对称式双工位布局,两侧各配置一套模具装夹平台,平台可沿线性导轨做水平滑移,

  一侧工位完成吹塑成型的同时,另一侧工位可同步完成已成型瓶体的修剪与取件,大幅压缩单循环作业的等待时间,提升整体生产节拍;模具装夹平台预留标准T型槽与安装孔位,可适配不同规格瓶体的模具安装,更换瓶型时仅需更换对应模具并调整修剪刀具的位置参数即可完成切换,无需大规模改动设备主体结构。修剪工位采用仿形刀具配合气动压紧机构,瓶体到位后先由定位夹具对瓶身、瓶口做精准定位,避免修剪过程中瓶体偏移导致的切口不齐、尺寸超差问题,刀具采用硬质合金材质,刃口根据瓶体颈部、底部的轮廓做仿形设计,一次进给即可完成两处余料的同步切除,切口平整无毛刺,无需后续二次修边处理;修剪下的余料通过设备下方的导料槽集中收集,可直接接入破碎回收系统,

  实现边角料的在线回收再利用,降低生产原料损耗。设备的安装边界需预留足够的操作与维护空间,前端操作侧预留不小于1.2米的人员操作通道,用于模具更换、参数调试、日常巡检等作业,后端挤出机构侧预留不小于0.8米的维护空间,用于加热组件、螺杆驱动部分的检修,设备顶部预留吊装点位,方便进厂安装时的整体吊装移位,底部配置可调式支撑脚,可根据车间地面平整度调整设备水平度,避免运行过程中出现异常振动影响加工精度。气路与线路均采用拖链内置排布,随滑移平台运动时不会出现管线拉扯、磨损问题,所有外露管线均做防护处理,避免车间内的油污、粉尘侵蚀管线外层,延长管线使用寿命;设备的控制点位集中布置在前端操作侧的控制面板上,可直观调整挤出温度、螺杆转速、合模压力、修剪进给速度等核心工艺参数,同时配置安全联锁机制,护板未完全关闭时设备无法启动运行,避免安全事故发生。从结构设计逻辑来看,该设备将挤出、吹塑、修剪工序整合在同一机架上,相比分散式工序布局减少了瓶体转序过程中的磕碰损伤风险,同时压缩了设备整体占地面积,对于厂房空间有限的中小包装生产企业适配性更强;双工位的布局设计在不提升设备整体制造成本的前提下,有效平衡了各工序的作业时长,避免单工位等待造成的产能浪费,修剪机构与成型工位的刚性连接也保证了每次修剪的位置精度,产品尺寸一致性远高于人工修剪作业。
