半自动袋切割封口机电气控制箱体设计

　　这套电气控制箱体是为半自动袋式封口切割设备配套开发的核心控制载体，在软包装生产的末端工序段承担整机运行逻辑调控、工艺参数闭环调节、操作指令输入与运行状态反馈的核心作用，常见于食品、日化、医药行业的预制袋封装生产线，适配中小批量多规格塑封袋、复合膜袋的封口裁切作业，可独立配套半自动封口设备使用，也可作为模块化控制单元嵌入小型封装流水线的工位段。

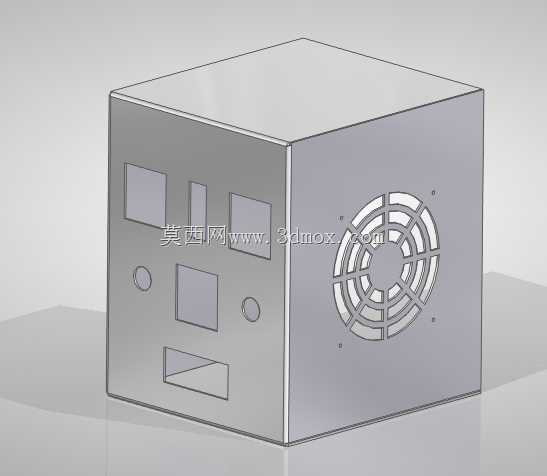

　　从实际落地的安装适配角度出发，箱体整体外形尺寸设定为200x220x250mm，属于紧凑型壁挂/台面两用安装规格，既可以通过箱体后侧的安装孔固定在设备机架的立式安装面上，也可直接放置在操作工位旁的台面上，适配多数中小型封口设备的安装空间预留，不会占用过多生产线排布空间。面板区域的安装切口严格按照所选元器件的开孔尺寸做公差匹配，其中三个46x46mm的标准方孔专门适配工业常用的嵌入式数显仪表，无需额外做转接板即可完成仪表的卡装固定，大幅降低现场安装的二次加工工作量。

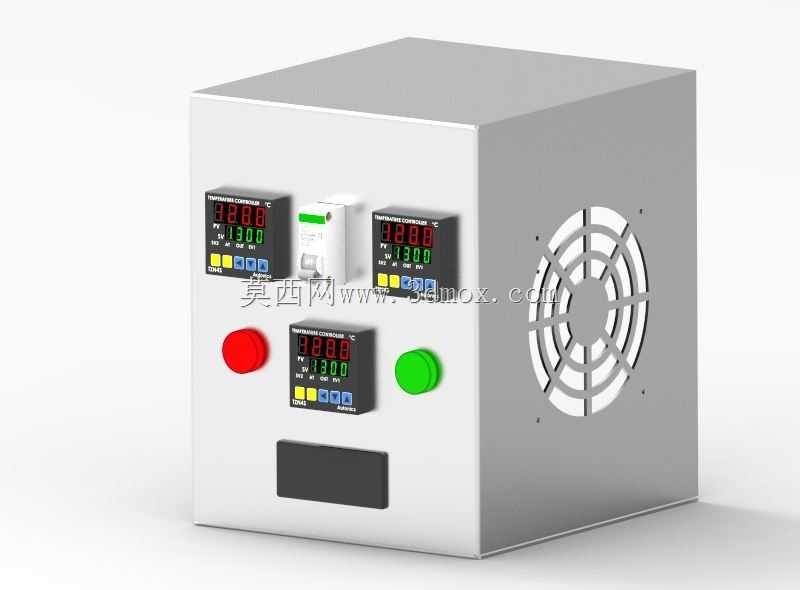

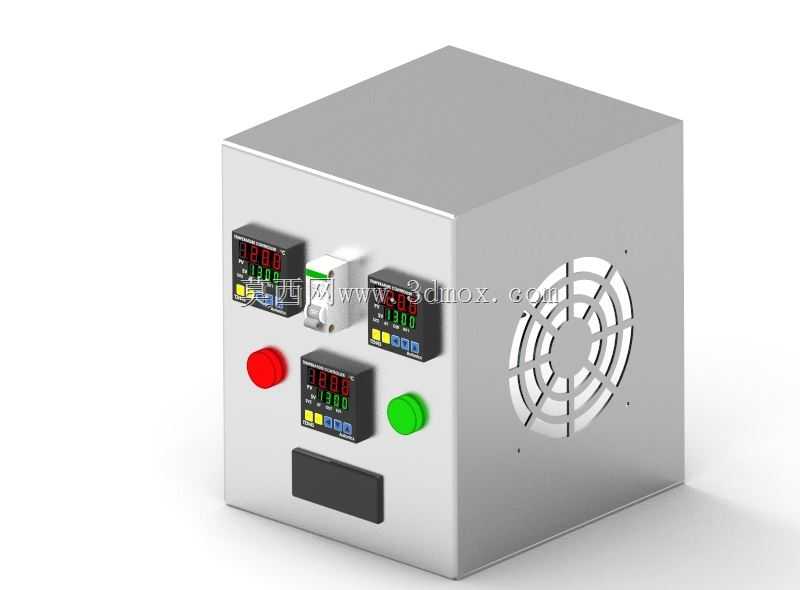

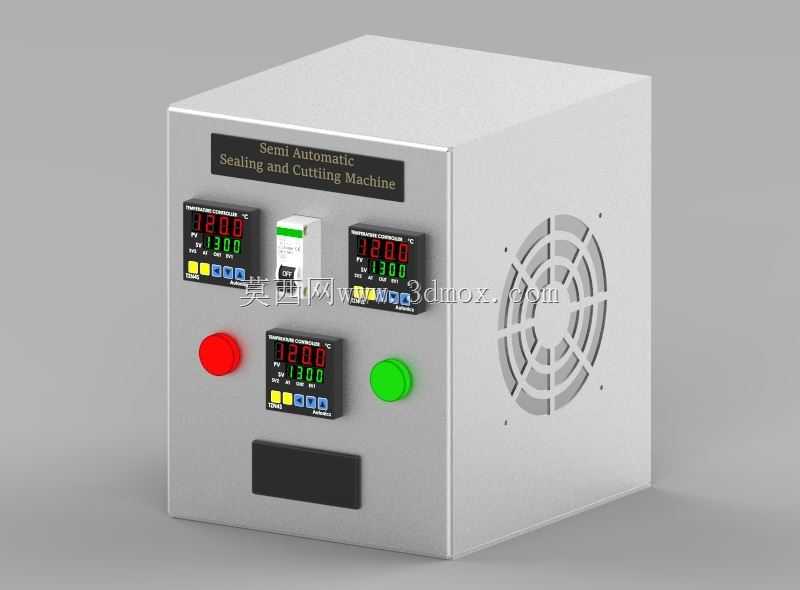

　　面板的元器件布局完全贴合一线操作人员的使用习惯做排布：上方区域集中布置三块数显控制仪表，分别对应封口温度、送料长度、裁切计数三个核心工艺参数的实时显示与调节，操作人员站立操作时视线刚好落在仪表显示区域，无需低头或侧身即可快速读取当前参数；仪表下方左侧布置红色急停按钮，右侧布置绿色启动按钮，两个按钮的间距符合人体工程学操作距离，紧急情况下可快速拍下急停，正常启动时右手操作绿色按键的动作路径顺畅无阻碍；面板右侧预留轴流风机安装位，对应箱体内部的发热元器件做对流散热设计，避免长时间连续作业时箱内积温过高导致电子元器件寿命缩短、参数漂移。

　　内部电气选型完全匹配封口切割设备的实际工艺需求：三块嵌入式仪表中，两块为Selec 546BX型号PID控制器，分别负责上下封口加热块的温度闭环控制，通过PID参数自整定可将封口温度波动控制在±1℃范围内，避免温度过高导致袋口烫穿、温度过低导致封口不牢的工艺缺陷；第三块同尺寸仪表为TC533型号温度控制器，负责裁切刀的加热温度调控，保证裁切切口平整无拉丝；面板下方单独布置的Selec XC410计数器，可实时统计当班封口裁切的成品数量，支持到点自动提醒、批次计数清零功能，方便生产班组做产量统计。面板最下方预留的长方形嵌入式安装位，可根据实际需求选配电源开关、状态指示灯或者小型人机界面，预留足够的功能扩展空间。

　　箱体整体采用1.5mm厚冷轧钢板折弯焊接成型，表面做静电喷塑处理，耐磨抗油污，适配生产车间多尘、偶尔有少量液体飞溅的作业环境；箱门与箱体之间做翻边防水结构，配合密封胶条可达到IP54的防护等级，满足车间常规使用的防护需求。内部预留标准DIN导轨安装位，接触器、继电器、接线端子等低压电器均可直接卡装在导轨上，布线时沿箱体侧壁的走线槽排布，强电与弱电线路分开走线，避免信号干扰导致的温控精度下降、计数不准问题。箱体后侧预留两个格兰头安装孔，分别作为动力线进线与传感器控制线出线接口，现场接线时无需额外开孔，穿线后锁紧格兰头即可保证箱体的密封性能。

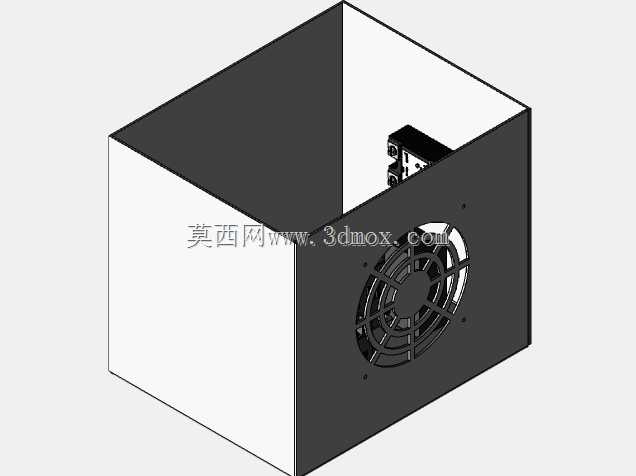

　　在做三维结构设计时，所有元器件的安装位都按照实际选型的产品三维模型做干涉检查，确保按钮、仪表安装后不会与箱体内的接线端子、导轨上的元器件发生空间碰撞，面板上的按钮、仪表与箱体边缘的距离预留足够的扳手操作空间，后期维护更换元器件时无需整体拆装箱体，直接从面板外侧即可拆卸更换故障部件，大幅降低后期运维的时间成本。散热风机的位置正对箱内发热最集中的温控仪表与固态继电器安装区域，风机形成的对流风道可直接将热量带出箱外，连续24小时作业时箱内温度可控制在电子元器件允许的工作温度范围内，避免高温引发的设备故障。
