多功能可升降模块化医用护理病床结构

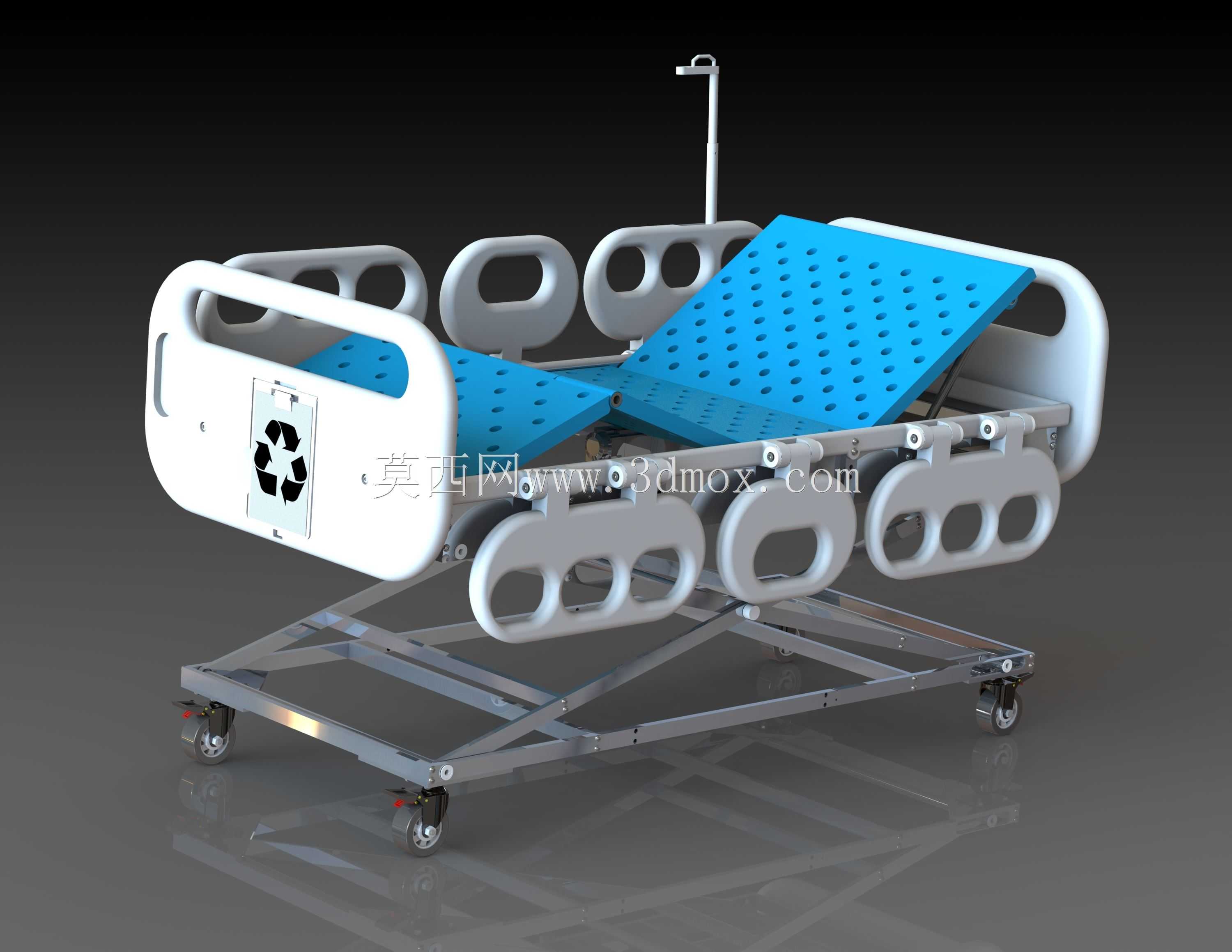

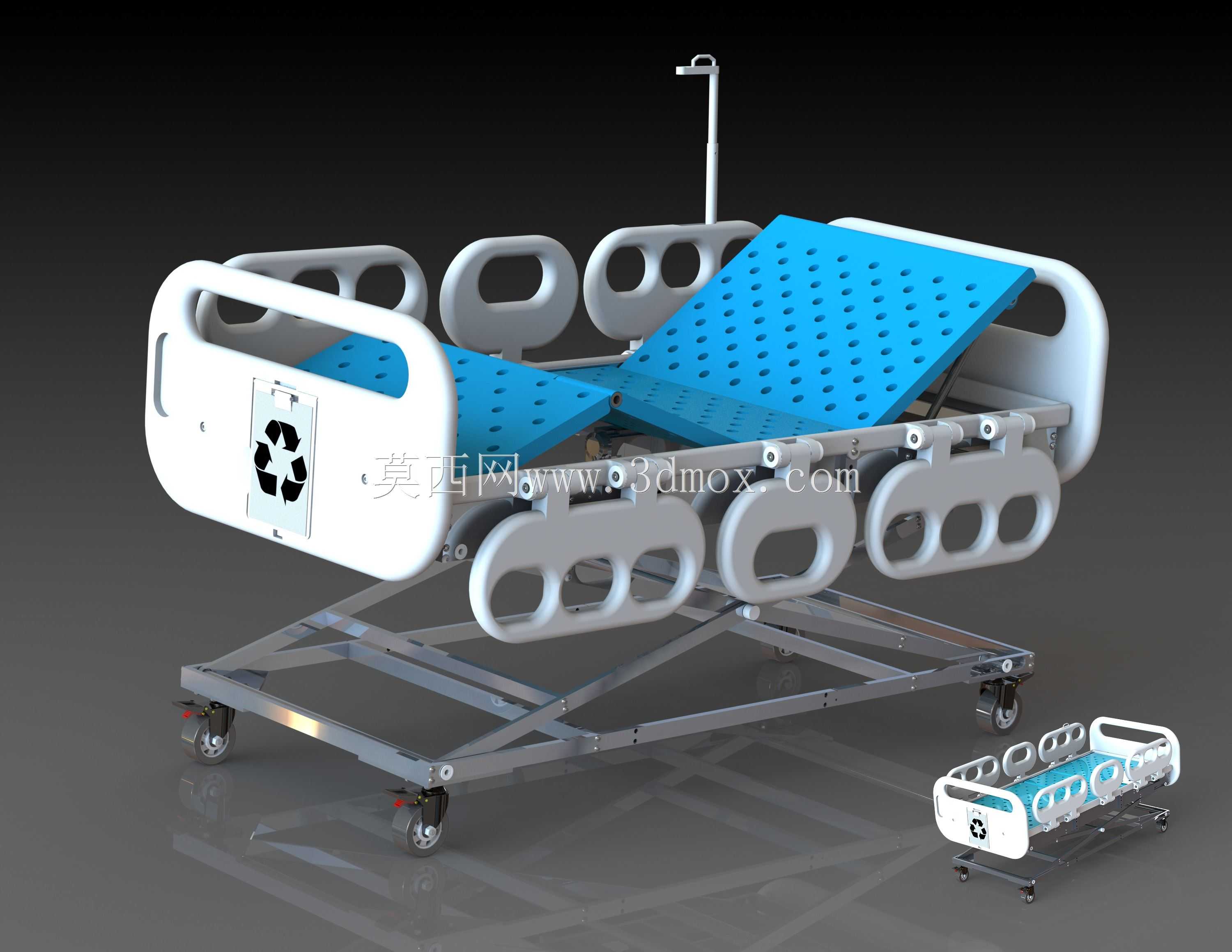

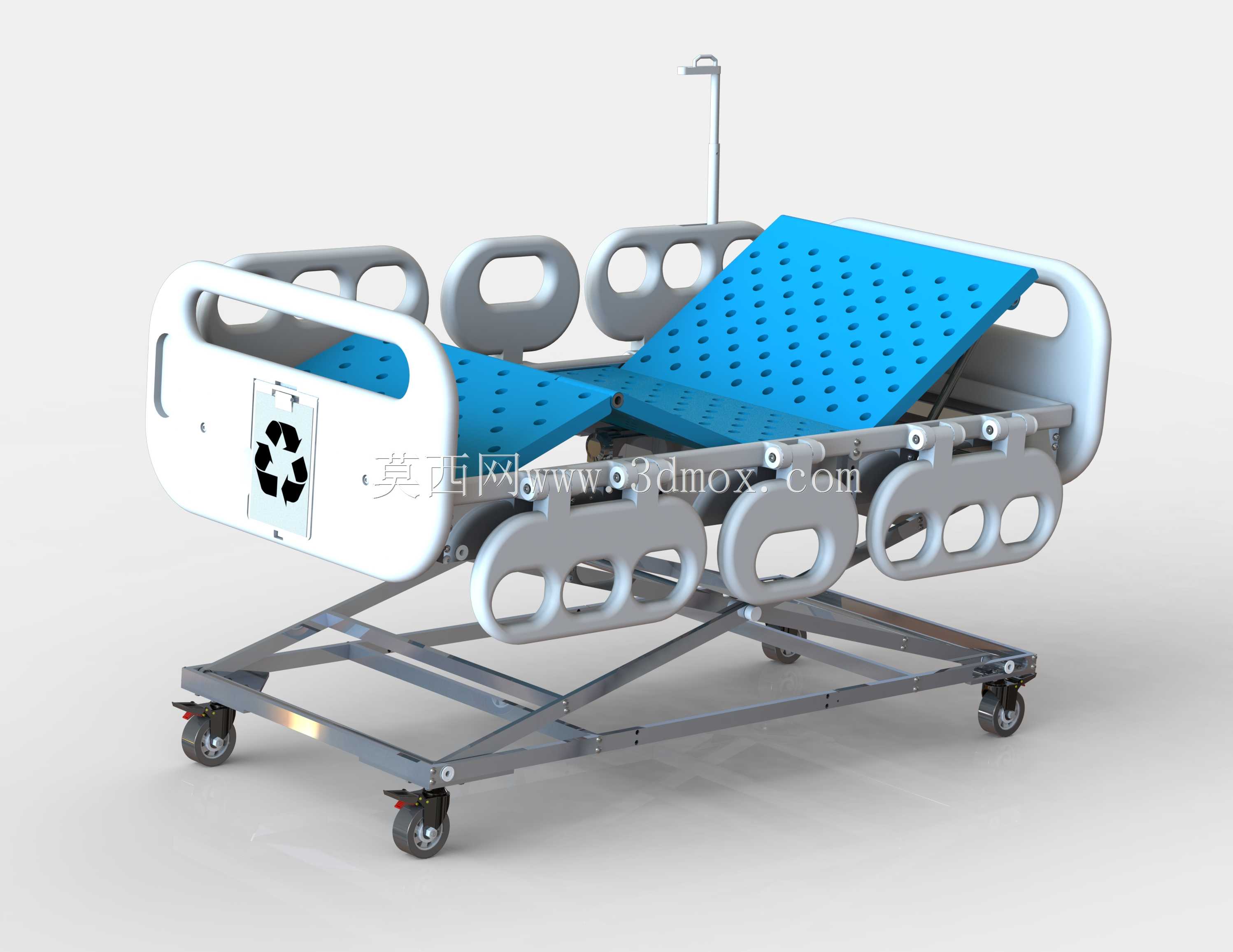

　　这款模块化医用护理床的结构设计，首先围绕临床护理的高频场景展开，覆盖普通病房住院护理、术后康复体位调整、长期卧床患者照护等核心使用场景，区别于普通固定病床的单一功能，整套结构采用模块化拆分思路，将床体分为背部抬升段、臀部固定段、腿部抬升段三个核心床板模块，各模块之间通过铰接销轴连接，可根据护理需求独立调整角度，背部抬升段最大可调角度适配患者半坐卧位进食、排痰、术后引流的体位要求，腿部段可实现抬升与下放切换，缓解长期卧床患者的下肢水肿问题。床体底部采用剪叉式升降支撑结构，通过交叉臂的铰接转动实现整体床面高度的无级调整，最低高度适配患者上下床、轮椅转运的转移需求，最高高度匹配医护人员站立操作时的 ergonomic 高度，

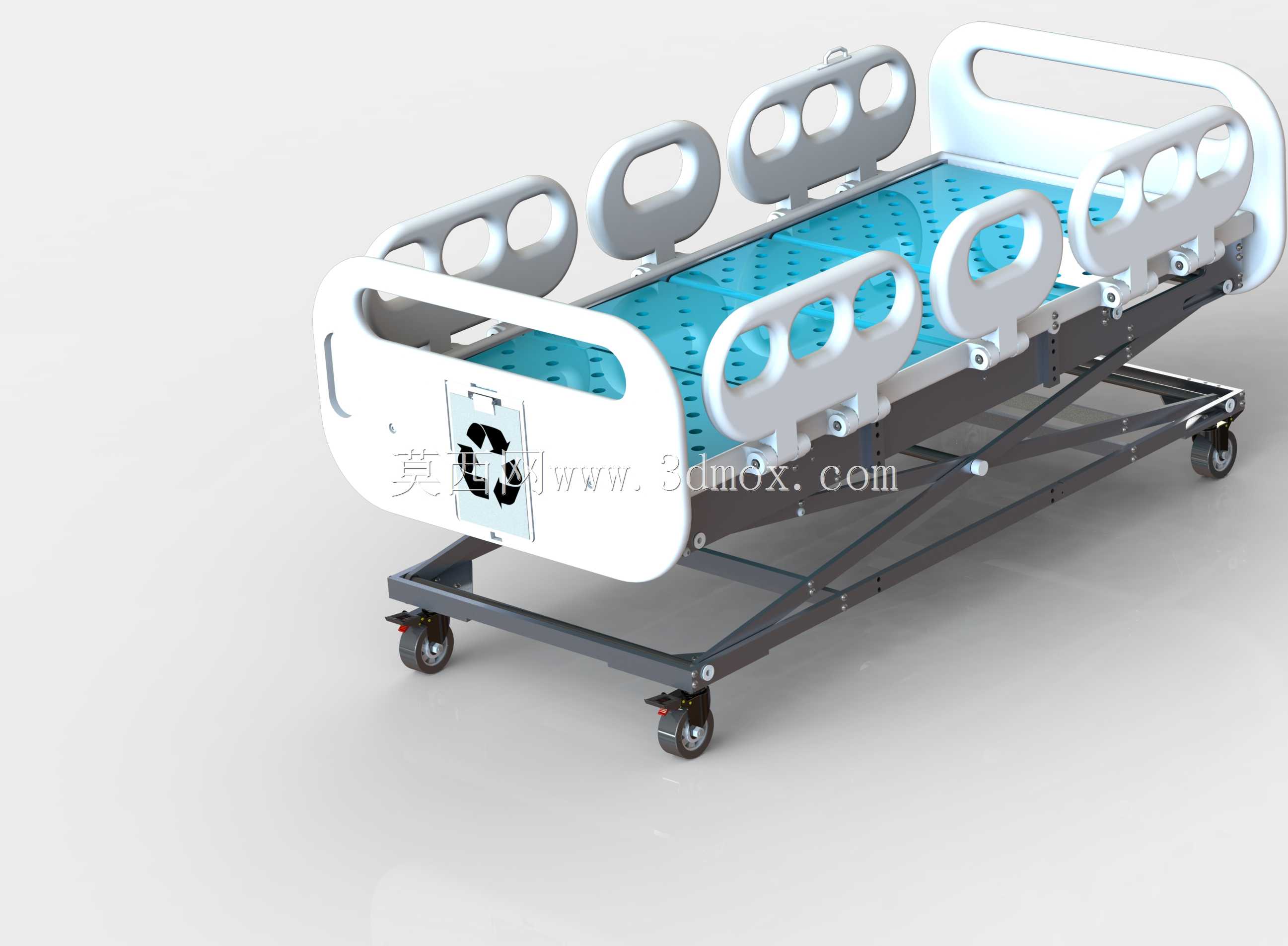

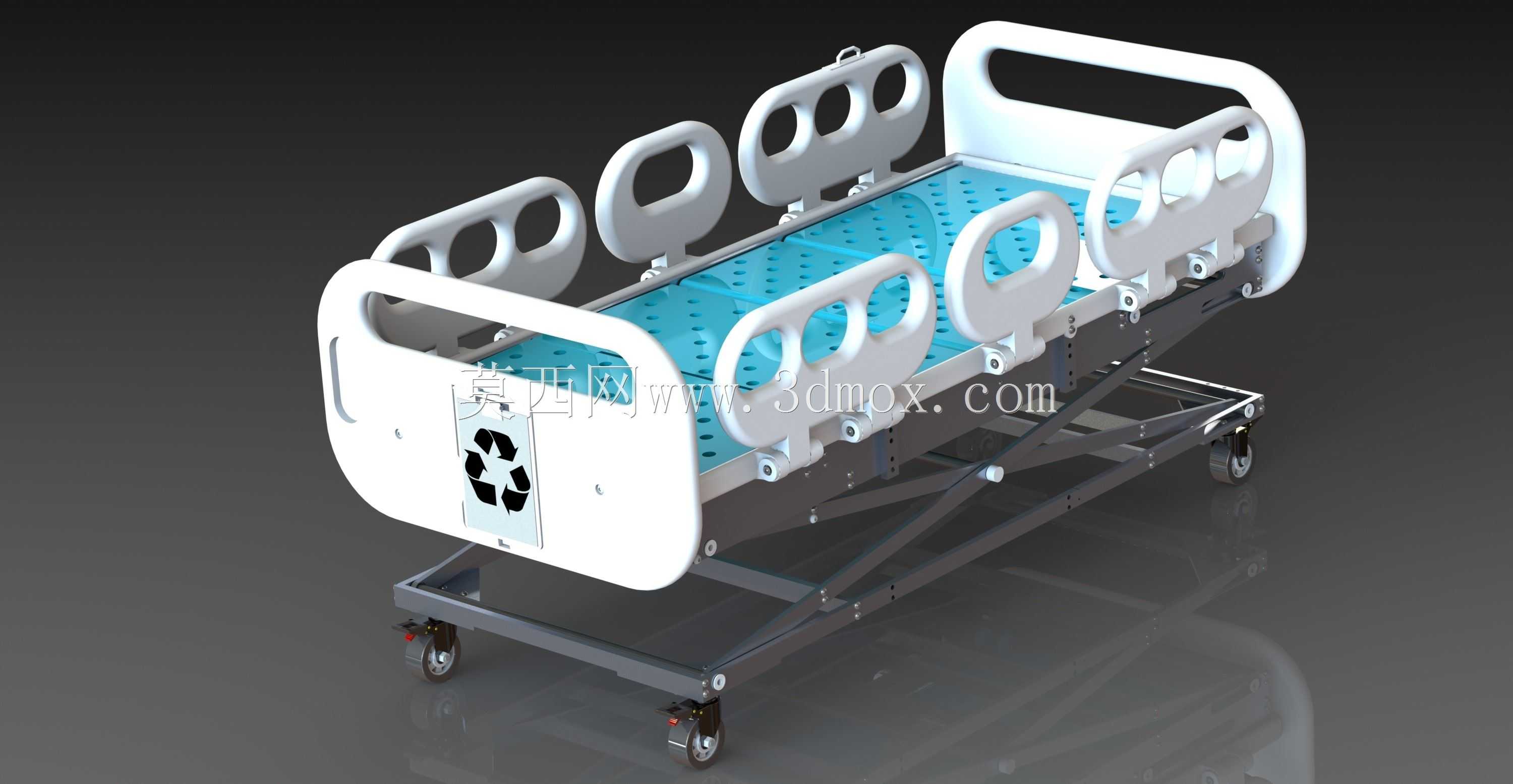

　　减少长期护理操作中的腰部劳损，剪叉臂的铰接点位均做了衬套耐磨设计，避免长期升降转动出现的结构间隙晃动。床体四角配置静音医用脚轮，单轮承载满足床体加患者总重量的冗余要求，脚轮带独立锁定结构，锁定后可限制轮体转动与转向，避免护理操作时床体移位，非锁定状态下推行阻力小，满足病房内转运、床旁检查移位的需求。床头尾板采用快拆式结构设计，无需工具即可快速拆卸，适配急诊抢救、气管插管等需要移除床头板的操作场景，尾板位置预留标识卡槽，可放置患者信息卡。两侧护栏采用分段式翻转结构，每段护栏可独立抬起锁定或下放，护栏抬起时高于床面足够高度，防止患者坠床，下放后与床面齐平，不影响患者上下床、床旁护理操作的空间。床体整体安装边界充分考虑普通病房的空间尺寸，

　　床体宽度适配常规病房门的通行宽度，长度满足不同身高患者的躺卧需求，各运动模块的活动范围内均做了防夹手间隙设计，避免调整过程中出现夹伤风险。床板表面采用密集冲孔设计，既保证床面的透气性，减少长期卧床患者的压疮风险，冲孔的排布也兼顾了床板的结构强度，避免长期承重出现局部变形。整套结构的模块化设计思路，也方便后期的部件维护更换，单个床板模块、升降结构部件、护栏部件出现损坏时，可单独拆卸替换，无需整体更换床体，降低运维成本。床体侧边预留输液架安装孔位，可直接插入标准医用输液架，无需额外配置附加支架，输液架插孔位置做了限位结构，插入后可防止转动倾倒。整套结构的受力点均做了加强处理，剪叉臂与床架的连接位置、床板铰接位置、脚轮安装位置均采用加厚板材焊接，整体承重满足临床使用的载荷要求，静态载荷下无明显结构形变，动态调整过程中运行平稳，无卡顿异响。
